CBF01-TA01
OEM | ODM | WDS
| штат: | |
|---|---|
| Количество: | |

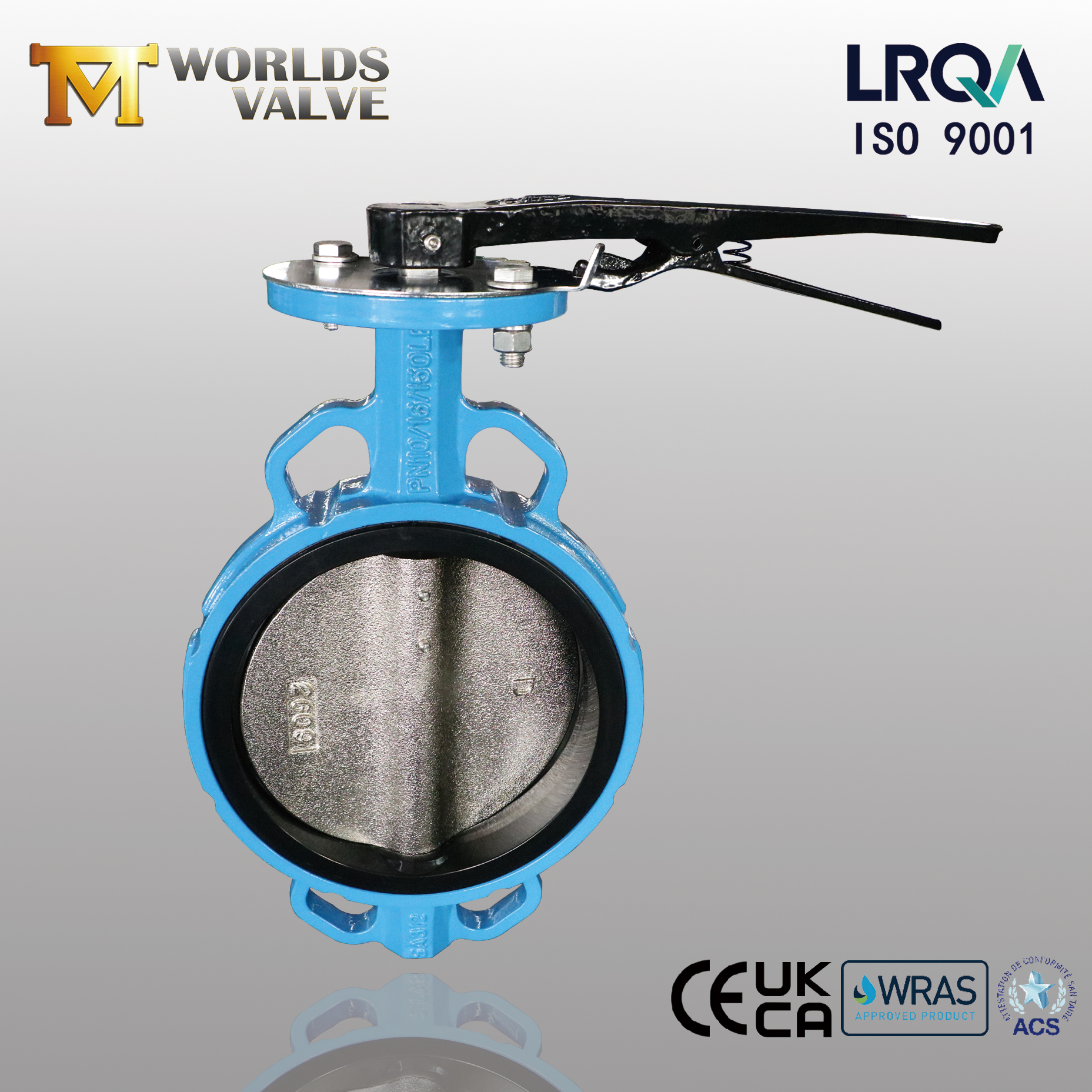

Компания Tianjin Worlds Valve Co., Ltd. предлагает простой и надежный межфланцевый дроссельный клапан, предназначенный для общего обслуживания в системах водоснабжения, отопления, вентиляции и кондиционирования воздуха, а также в промышленности низкого давления. Эта классическая модель имеет корпус из ковкого чугуна, жесткое резервное сиденье (незаменяемое), рычажную рукоятку для ручного управления и диск, закрепленный штифтами на штоке.
Корпус клапана отлит из ковкого чугуна GGG40/500-7 и покрыт прочным эпоксидным покрытием для защиты от коррозии. Сиденье имеет жесткую опорную конструкцию: эластомер (обычно EPDM) полностью поддерживается жесткой подложкой, отлитой в корпусе. Такая конструкция предотвращает выдавливание или деформацию седла под давлением, обеспечивая стабильное герметичное перекрытие.
Диск крепится к штоку с помощью штифтов из нержавеющей стали. Это штифтовое соединение обеспечивает положительную передачу крутящего момента без использования трения или шлицев, гарантируя, что диск не скользит по штоку даже при повторяющихся циклах езды на велосипеде.

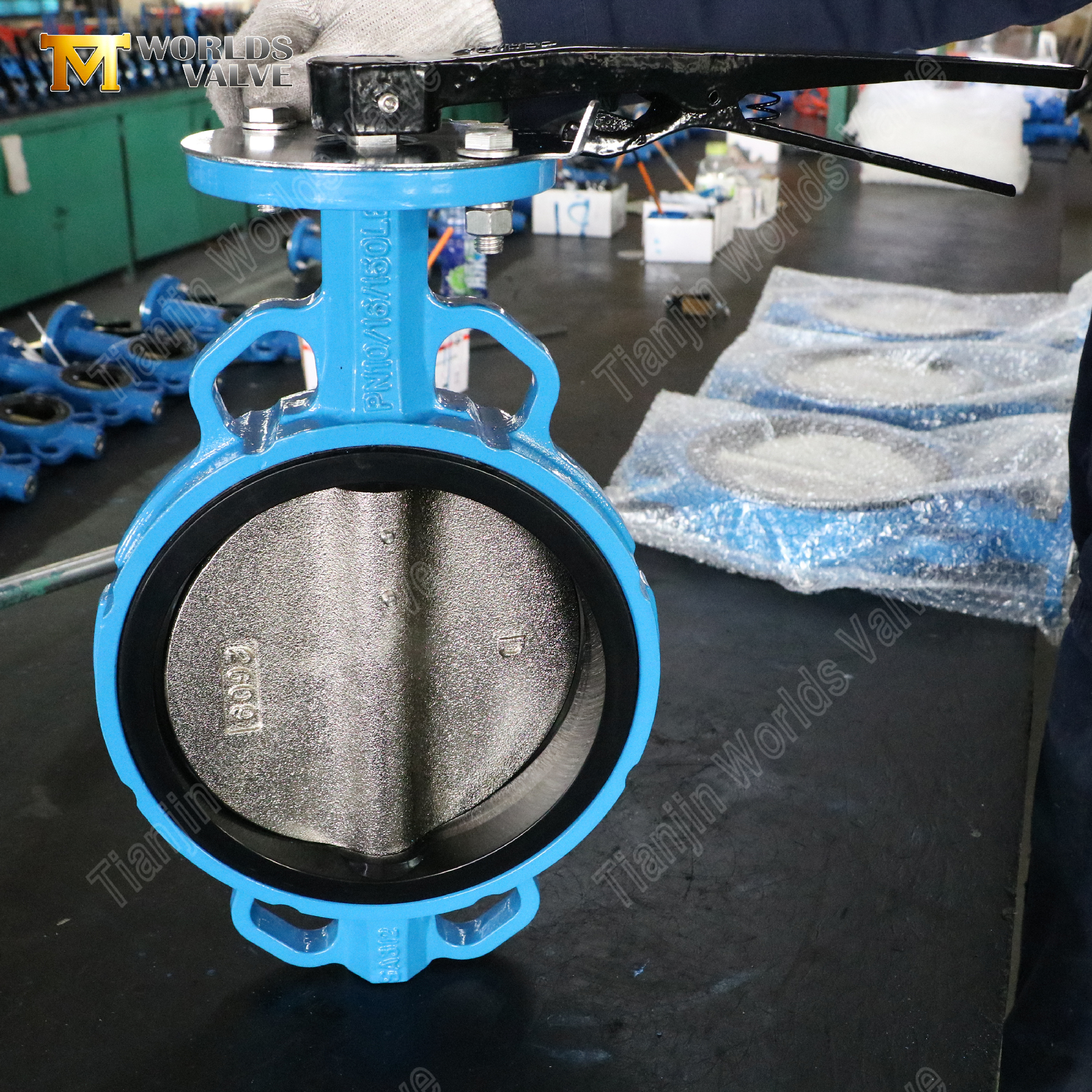

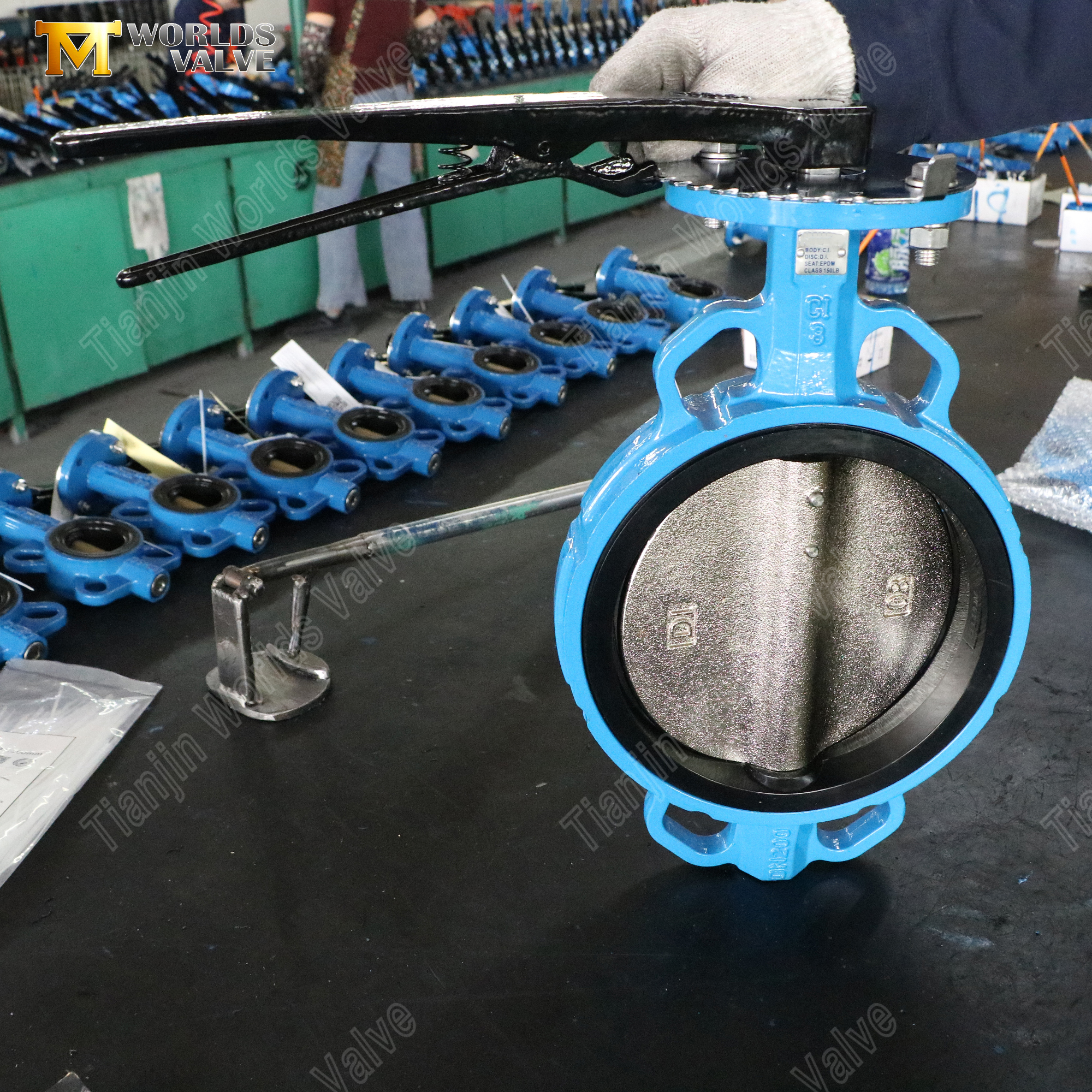

Ручной рычаг позволяет оператору открывать, закрывать или частично дросселировать поток. Рычаг также служит четким визуальным индикатором положения: параллельность трубе указывает на открытое положение, перпендикулярное положение указывает на закрытое положение.

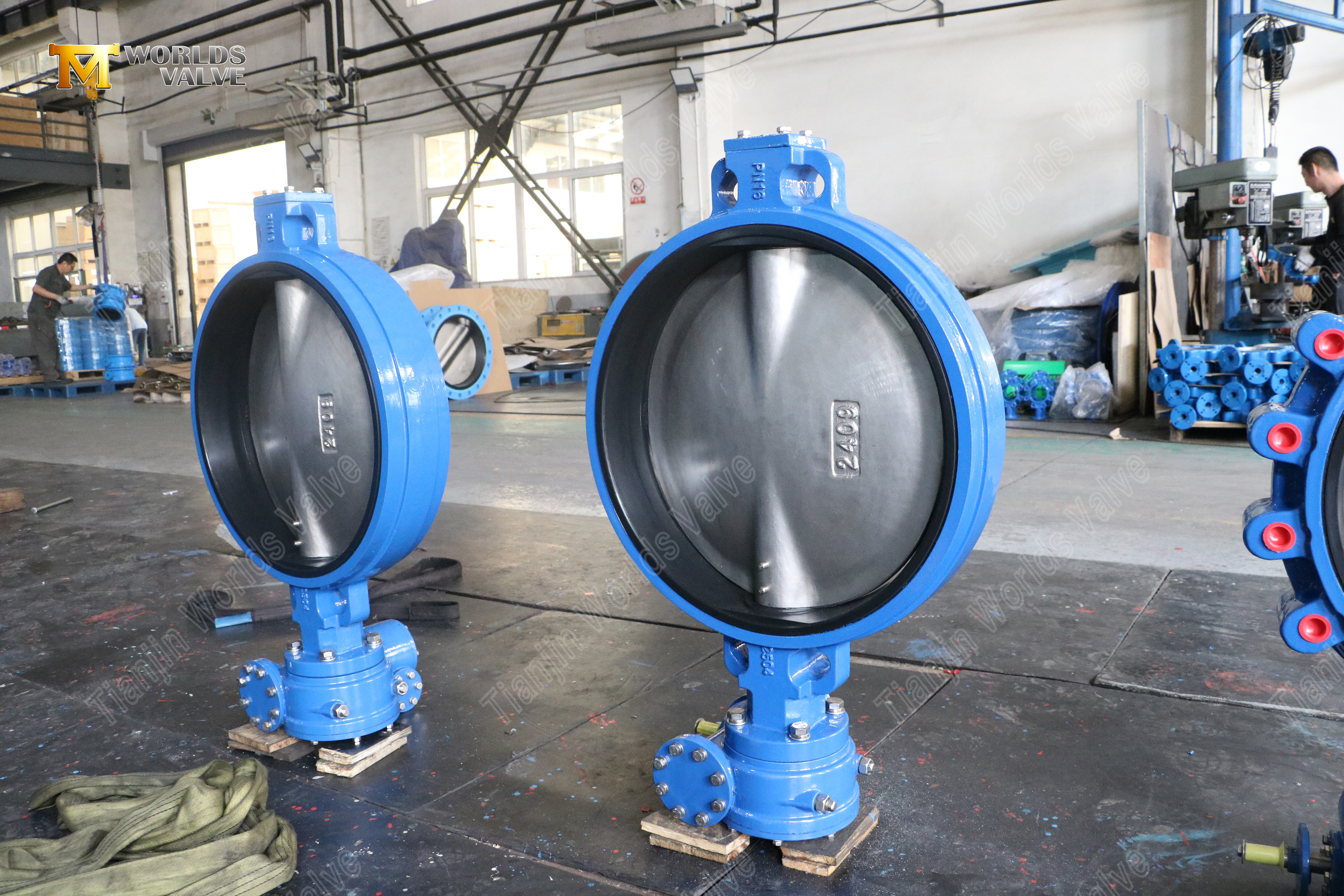

Доступный в размерах от DN50 до DN3000 с номинальным давлением до PN10, PN16 или класса 150, этот клапан является экономически эффективной рабочей лошадкой для водопроводов, изоляции насосов, ирригации и строительных услуг.

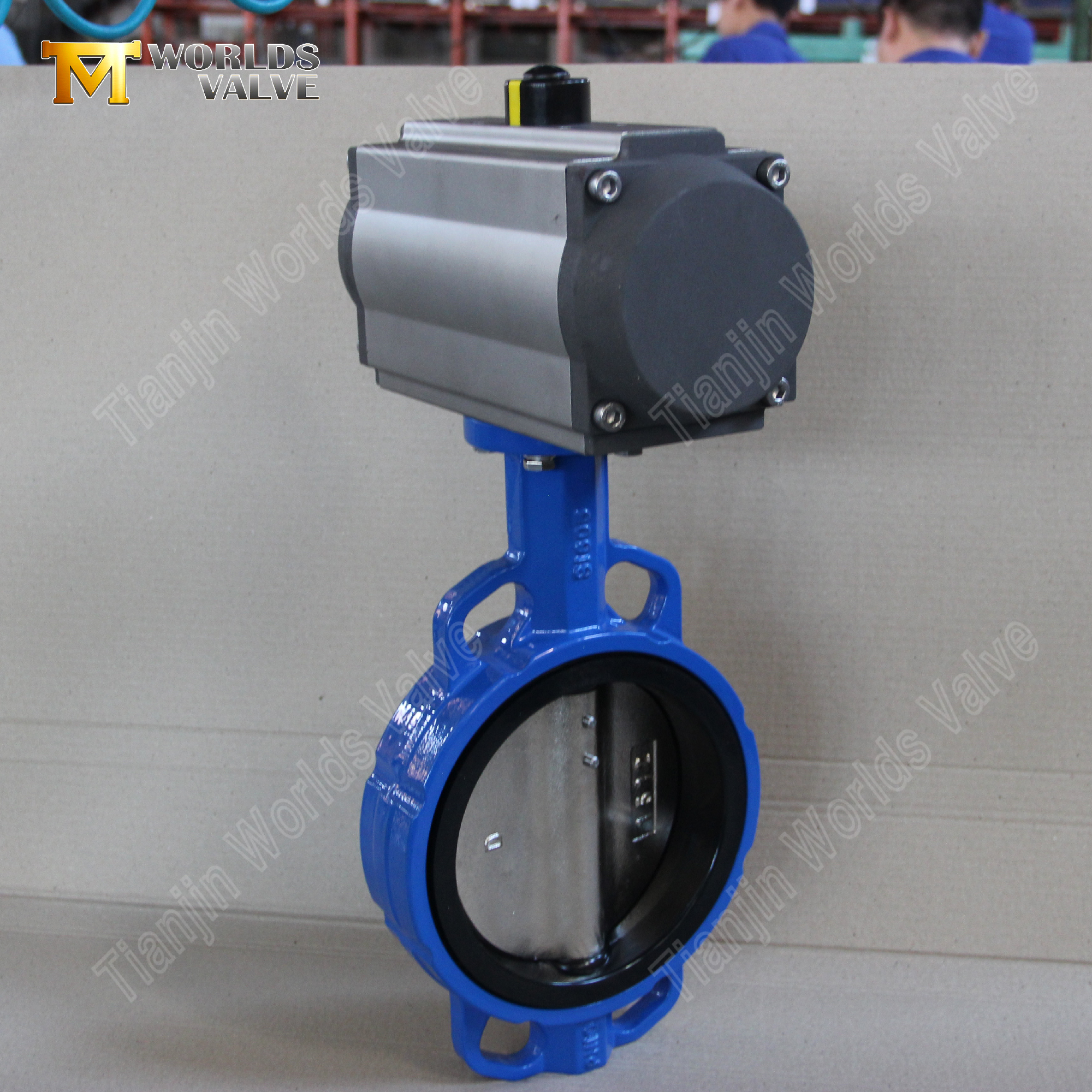

Как надежный китайский производитель OEM, мы производим этот клапан строго по спецификациям заказчика: размер, номинальное давление, сверление фланца, цвет эпоксидной смолы и дополнительный монтаж привода (верхний фланец ISO 5211) могут быть настроены по индивидуальному заказу.
Вафельный клапан-бабочка | Корпус из ковкого чугуна | Жесткое резервное сиденье (незаменяемое) | Рычаг | Диск с фиксацией булавками
Tianjin Worlds Valve Co., Ltd. – ваш надежный источник надежного и экономичного регулирования расхода

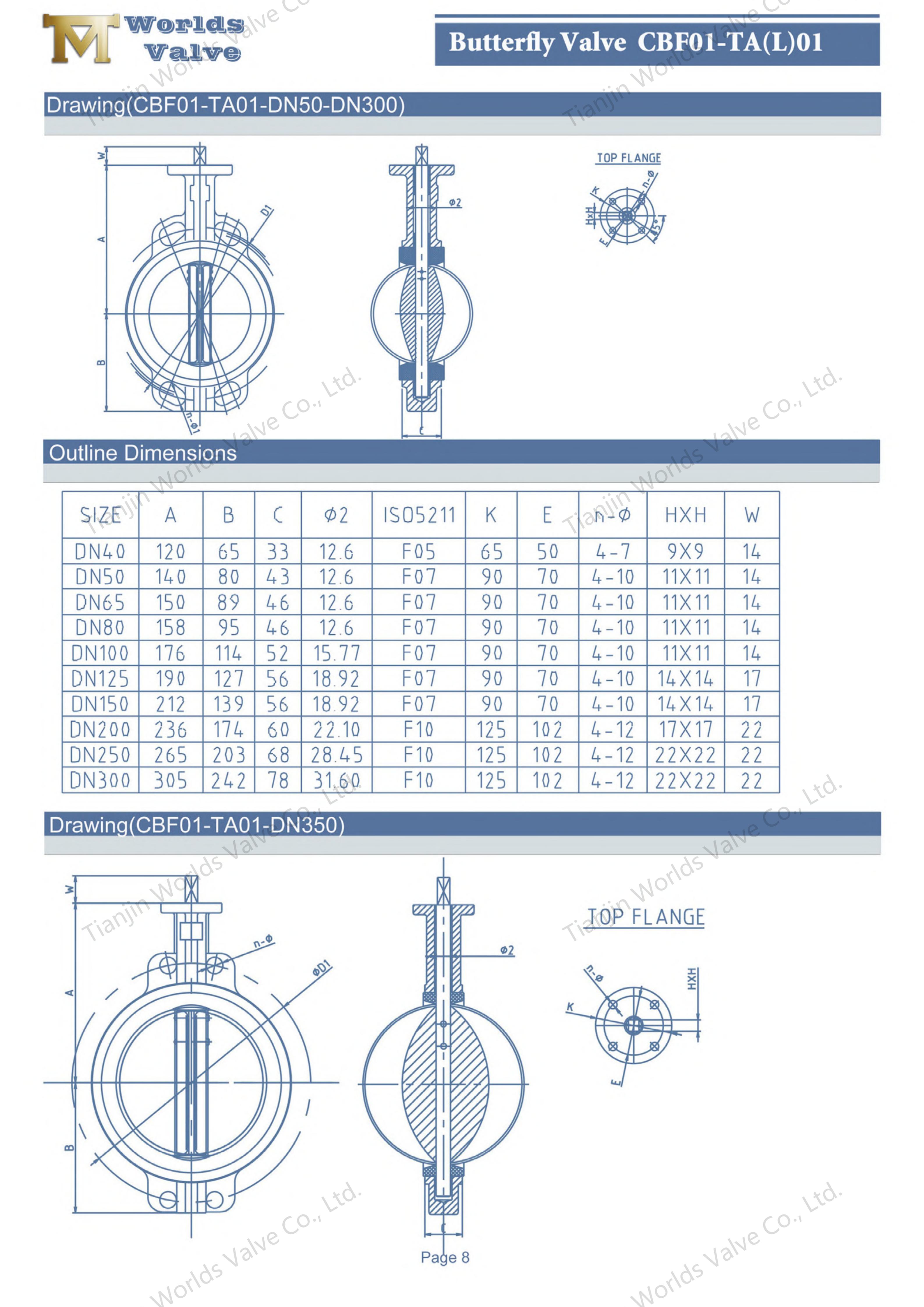

CBF01-TA01 - Каталог продукции
1. Жесткое опорное седло для надежной герметизации.
Седло из EPDM имеет жесткую металлическую или пластиковую основу, которая предотвращает выдавливание под давлением.
Обеспечивает стабильное, герметичное перекрытие даже после тысяч рабочих циклов.
Примечание. Сиденье не подлежит замене, рассчитано на длительный срок службы и не требует обслуживания на месте.
2. Диск с фиксатором для передачи положительного крутящего момента.
Диск крепится к штоку с помощью одного или двух штифтов из нержавеющей стали, в зависимости от размера клапана.
Устраняет риск ослабления или проскальзывания диска на штоке – распространенная проблема со шлицевыми или фрикционными соединениями.
Упрощает сборку и обеспечивает надежную передачу крутящего момента на протяжении всего срока службы клапана.
3. Корпус из ковкого чугуна с эпоксидным покрытием.
Ковкий чугун GGG40 обеспечивает высокую прочность, ударопрочность и долговечность.
Эпоксидное покрытие (стандартная толщина 250 мкм, любой цвет RAL) обеспечивает превосходную защиту от коррозии.
Компактная пластинчатая конструкция экономит место для установки и снижает общий вес.
4. Работа рычага с возможностью регулирования.
Интуитивно понятная визуальная индикация: ручной рычаг четко показывает положение клапана: параллельно трубе означает открытое, перпендикулярное — закрытое. Никаких внешних индикаторов не требуется.
Простое управление включением/выключением: рычаг позволяет быстро поворачиваться на 90 градусов для быстрого открытия и закрытия, требуя минимального усилия руки при нормальных условиях давления.
Базовое регулирование потока: Стопорная пластина на рычаге позволяет фиксировать диск под промежуточными углами, обеспечивая простую возможность дросселирования для регулировки потока.
Параметр | Доступные опции |
Тип клапана | Вафельный клапан-бабочка (CBF01-TA01) |
Номинальный размер | Доступные размеры (DN50-DN3000) |
Материал диска | Ковкий чугун |
Тип сиденья | Жесткий резервный EPDM (незаменяемый) |
Материал сиденья | EPDM, NBR или Viton (по выбору клиента) |
Материал корпуса | Ковкий чугун (с эпоксидным покрытием); Также доступны WCB, CF8, CF8M. |
Цвет эпоксидного покрытия | По выбору клиента (любой цвет RAL или индивидуальный цвет) |
Номинальное давление | Нестандартные (PN10, PN16, класс 150 и т. д.) |
Верхний фланец | ISO 5211 (выбирает клиент) |
Диапазон температур | Зависит от выбранного материала сиденья |
Типичные СМИ | Морская вода, рассол, химикаты, нефть, вода и т. д. |
1. Мы производим клапаны строго в соответствии с техническими требованиями заказчика, а также предоставляем профессиональные рекомендации по выбору материалов и установке для обеспечения оптимальной производительности.
2. Наш опыт работы с конструкцией штифтовых дисков и жесткими опорными сиденьями обеспечивает долгосрочную надежность в системах водоснабжения и общего обслуживания.
3. К каждому заказу предоставляется полная документация, включая сертификаты материалов и протоколы испытаний.
4. Наше предприятие, сертифицированное по стандарту ISO 9001, поддерживает глобальный экспорт. Такие сертификаты, как CE, UKCA, WRAS и ACS, доступны по запросу.
Мы приглашаем вас связаться с нами для получения конкурентоспособного предложения или организации посещения нашего завода. Наша команда готова обсудить требования вашего проекта, предложить техническую поддержку и продемонстрировать наши производственные возможности из первых рук.
Удовлетворение ваших конкретных потребностей:
