Вафельный клапан-бабочка | ПН16 | OEM-производитель – нестандартные материалы и приводы

Обзор продукта

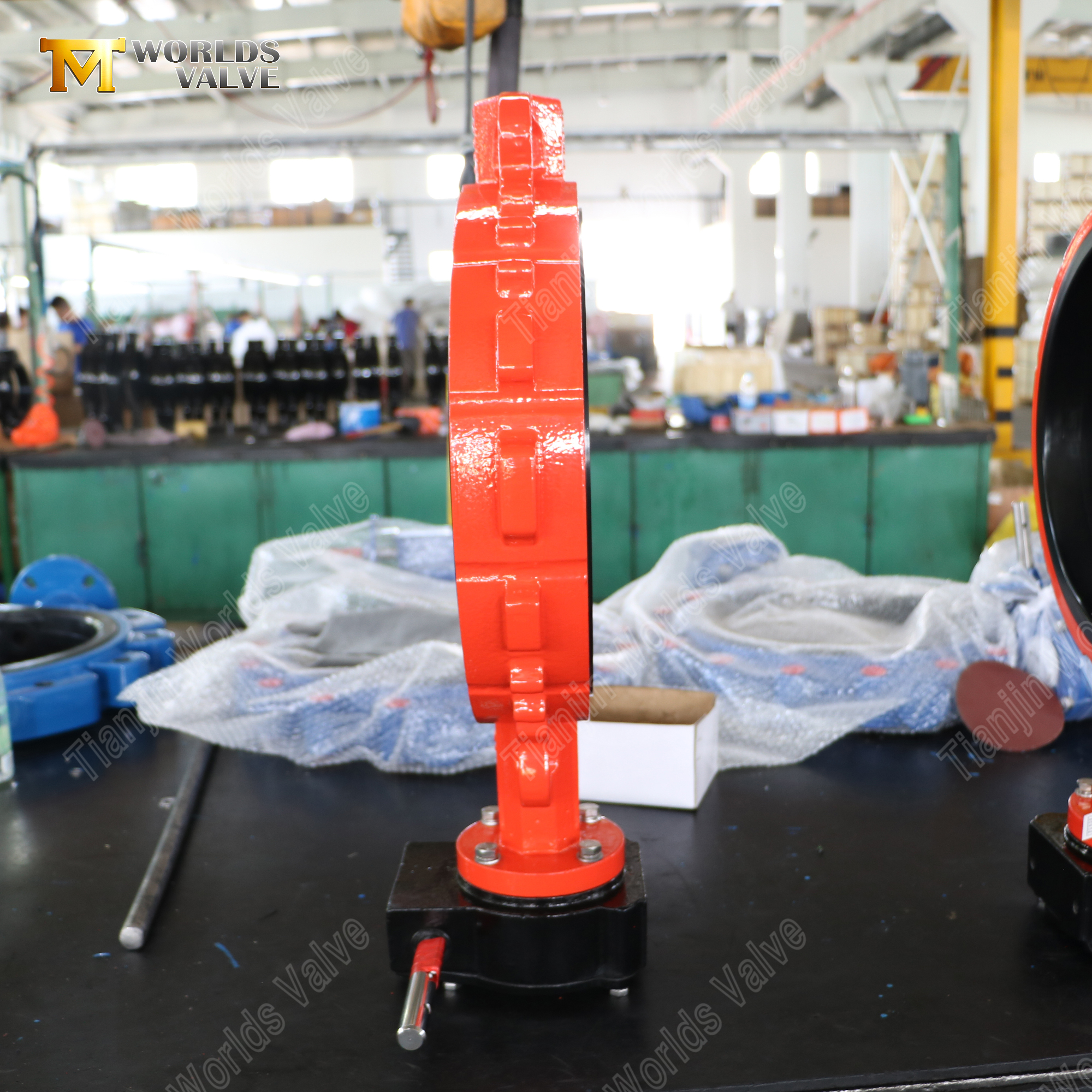

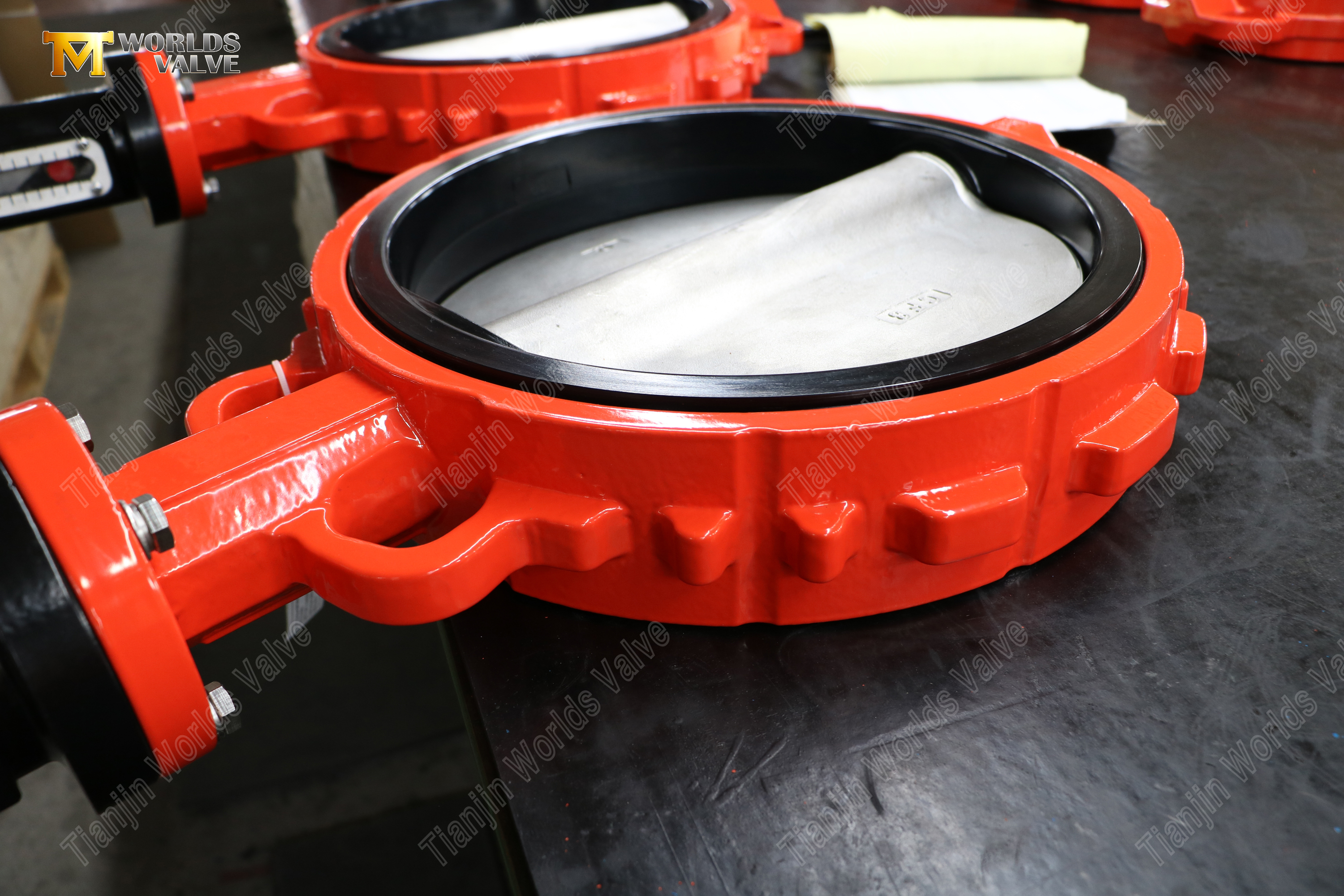

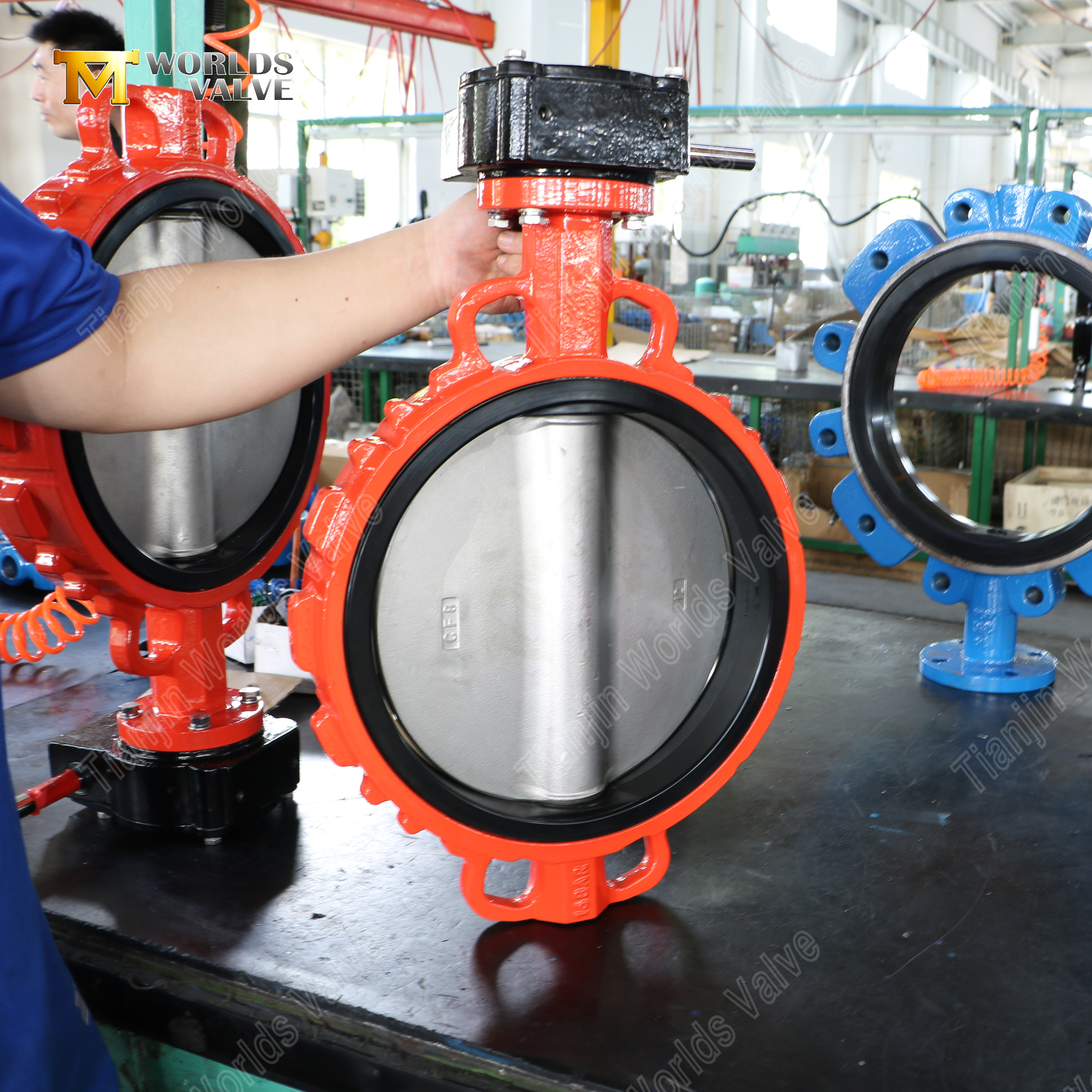

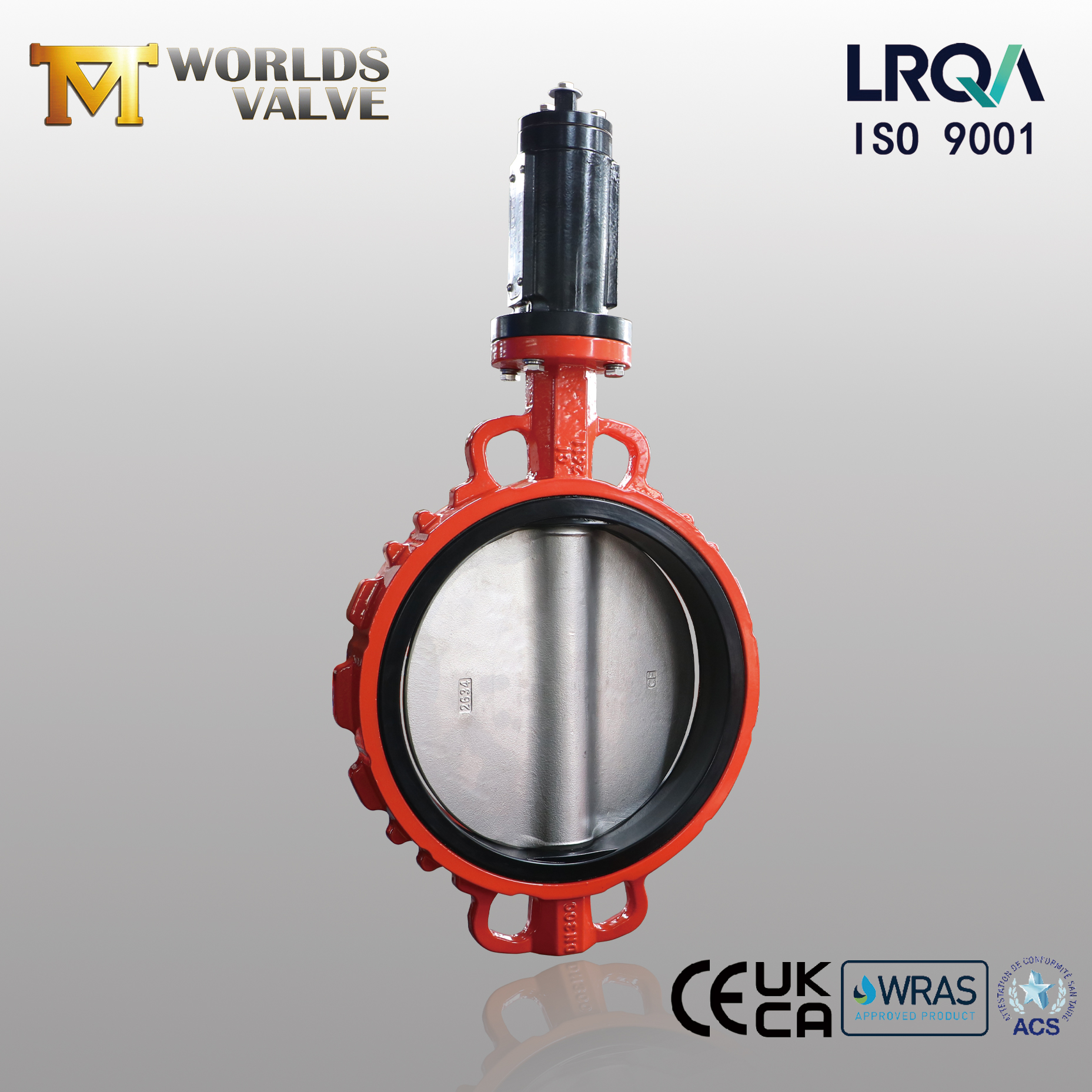

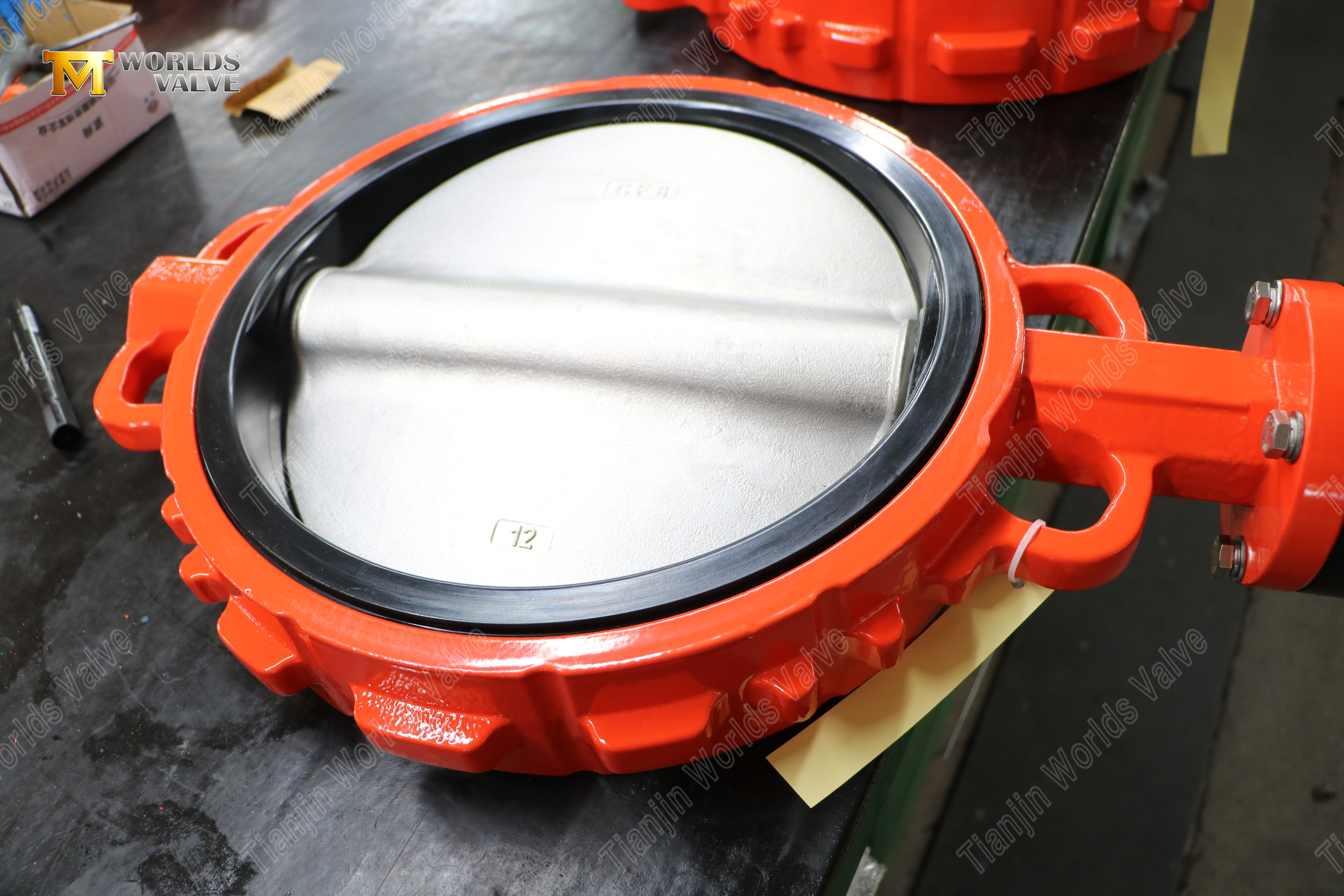

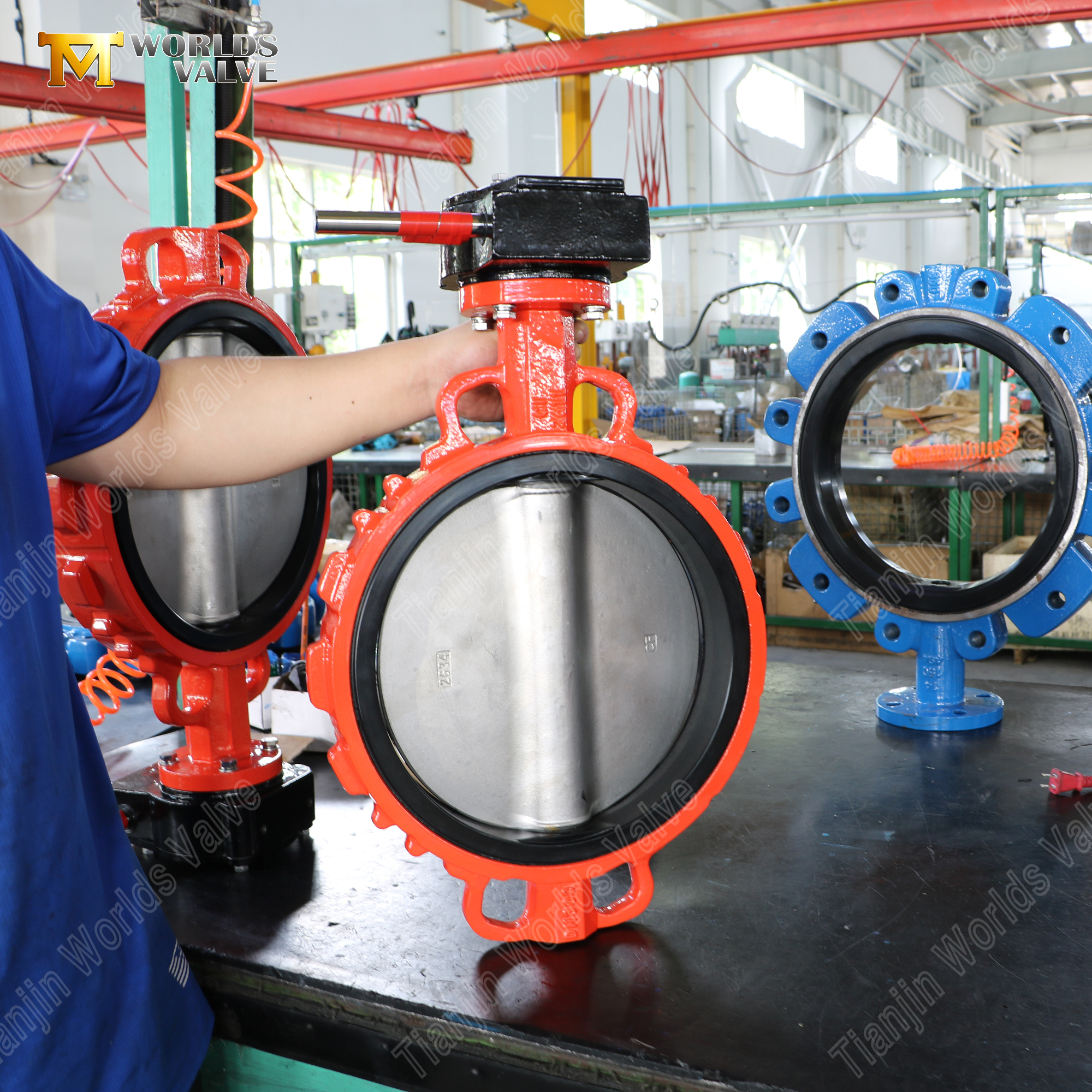

Tianjin Worlds Valve Co., Ltd. предлагает межфланцевый дисковый затвор с чугунным корпусом по ASTM A126 класса B, диском из нержавеющей стали CF8 (AISI 304), седлом из NBR (нитрилового каучука) и штоком из нержавеющей стали AISI 420, рассчитанным на рабочее давление 16 бар (PN16). Этот клапан разработан для надежного управления включением/выключением и базового регулирования в системах водоснабжения, отопления, вентиляции и кондиционирования воздуха и общепромышленных применениях, где экономичность и надежное уплотнение являются приоритетами. Корпус клапана покрыт эпоксидным покрытием цвета RAL 2002 (оранжево-красный) для улучшенной защиты от коррозии и улучшения видимости в промышленных условиях.

Представлять:

Вафельный клапан-бабочка | ASTM A126 Корпус класса B | Диск CF8 | Сиденье из НБР | 16 Бар

Tianjin Worlds Valve Co., Ltd. — ваш надежный источник надежного и экономичного регулирования расхода

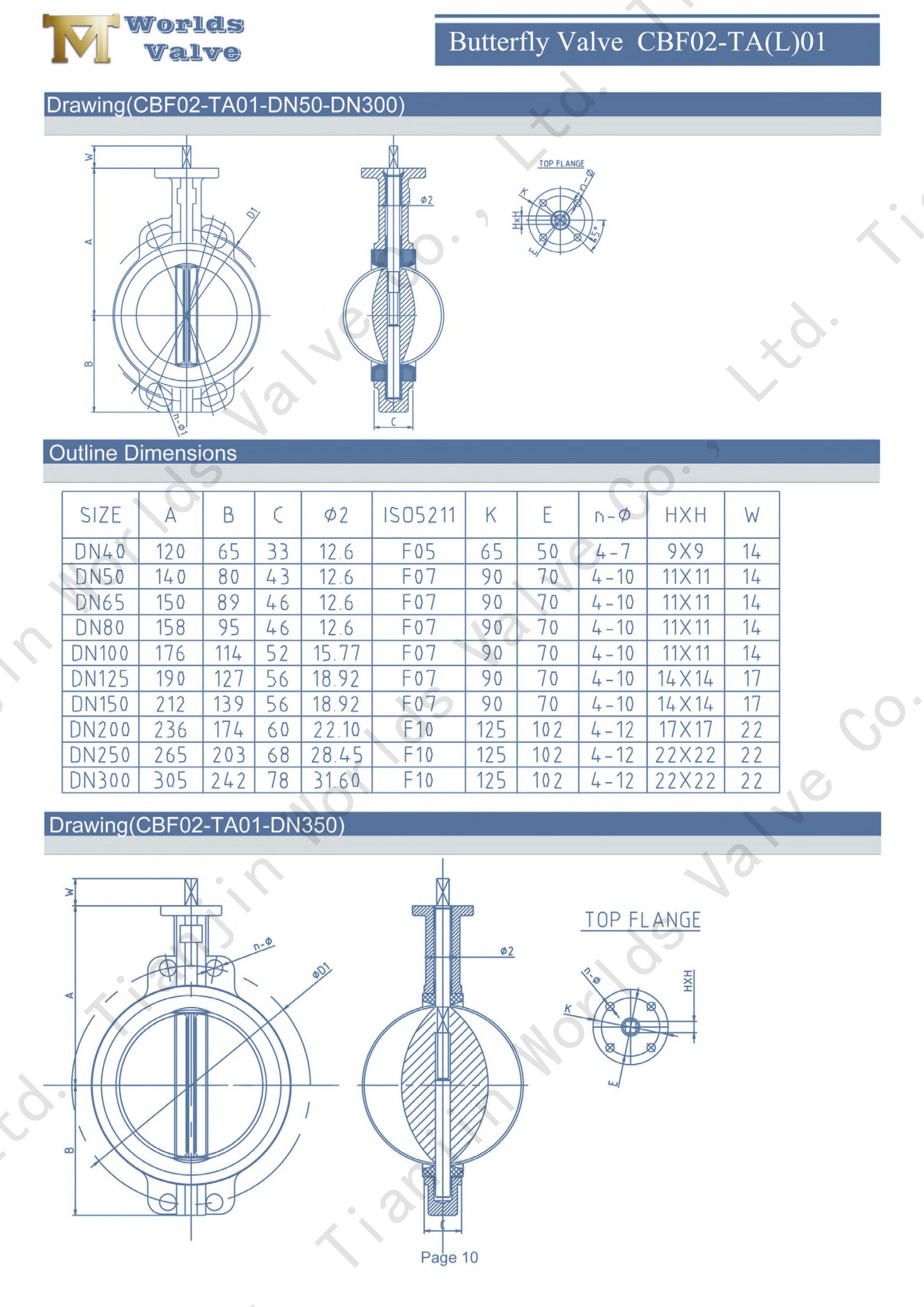

CBF02-TA01 — Подробная информация о продукте

Технические характеристики

Эта модель настроена со следующими параметрами. Обратите внимание, что каждый элемент, указанный ниже, можно настроить в соответствии с вашими конкретными потребностями.

Ключевые особенности и преимущества

1. Конструкция вафельного типа

• Компактные габаритные размеры. Бесфланцевая конструкция уменьшает общую длину и вес, экономя место для установки и снижая нагрузку на трубопровод.

• Простая и быстрая установка . Клапан закрепляется между стандартными фланцами с помощью всего нескольких болтов, что значительно сокращает время установки и трудозатраты.

• Экономичность для крупносерийных применений. Благодаря более простой конструкции и меньшему расходу материала межфланцевый клапан обеспечивает превосходное соотношение производительности и стоимости для приложений общего назначения.

2. Материал корпуса – ASTM A126, класс B (серый чугун).

• Надежная прочность при стандартных давлениях. Серый чугун класса B по ASTM A126 обеспечивает достаточную механическую прочность для применений общего назначения PN16 и класса 150.

• Отличная обрабатываемость и стабильность размеров . Материал обеспечивает точную отливку и жесткие допуски, обеспечивая надежное уплотнение фланцев и плавную работу.

• Экономичность благодаря возможностям модернизации . Этот экономичный вариант можно легко модернизировать до ковкого чугуна, WCB, нержавеющей стали или дуплексных сплавов для более сложных условий.

3. Материал диска – нержавеющая сталь CF8 (AISI 304).

• Превосходная коррозионная стойкость для общего применения – CF8 противостоит окислению и коррозии в воде, слабых химикатах и ​​атмосферном воздействии, обеспечивая длительный срок службы.

• Безопасно для питьевой воды и пищевых продуктов. Нетоксичный материал в сочетании с одобренными седлами соответствует стандартам WRAS и ACS для питьевой воды и пищевой промышленности.

• Прочный, но легкий – CF8 обеспечивает хорошую механическую прочность, одновременно снижая общий вес клапана, упрощая обращение и установку.

4. Материал седла – NBR (нитриловый каучук).

• Отличная стойкость к маслам и топливу . NBR сохраняет эластичность и целостность уплотнения даже после длительного контакта с минеральными маслами, смазками и углеводородами.

• Хорошая стойкость к истиранию и разрыву . Седло выдерживает износ от мелких частиц и частой езды на велосипеде, продлевая срок службы уплотнения.

• Широкая совместимость и экономическая эффективность. Благодаря диапазону от -10 ℃ до +80 ℃ NBR обеспечивает герметичное закрытие по конкурентоспособной цене; в качестве альтернативы доступны EPDM, Viton, PTFE или жесткие резервные седла.

5. Материал штока – SS420 (AISI 420).

• Высокая прочность на разрыв и предел текучести . Закаленная сталь SS420 обеспечивает надежную передачу крутящего момента, особенно для клапанов большого диаметра или высокого давления.

• Превосходная стойкость к износу и истиранию . Закаленная поверхность противостоит фрикционному износу, что снижает потребность в техническом обслуживании в течение многих циклов.

• Противовыбросовая защита и защита от коррозии . Шток оснащен удерживающим механизмом для обеспечения безопасности и может поставляться из нержавеющей стали SS304, SS316 или Monel K500 для более суровых условий.

6. Варианты привода и монтаж по стандарту ISO 5211.

• Стандартизированный интерфейс . Верхний фланец ISO 5211 подходит для приводов любой марки, что обеспечивает легкую замену без модификации трубопровода.

• Широкий диапазон совместимости приводов. Клапаны могут быть оснащены ручными рычагами, приводами, электрическими, пневматическими, гидравлическими или цепными приводами для удовлетворения любых требований управления.

• Доступен индивидуальный интерфейс. Монтажные схемы и соединения привода, не соответствующие стандарту ISO, могут быть изготовлены в соответствии со специальными спецификациями привода.

Типичные применения

Благодаря прочной конструкции и полностью адаптируемым материалам этот межфланцевый дисковый затвор широко используется в различных отраслях промышленности:

1. Муниципальное водоснабжение и очистка сточных вод – Надежное отключение и регулирование расхода на насосных станциях, очистных сооружениях и распределительных сетях.

2. Нефть и газ/нефтехимия – переработка сырой нефти, очищенного топлива, смазочных материалов и природного газа с помощью седел из NBR и прочных корпусов.

3. HVAC (отопление, вентиляция и кондиционирование воздуха) – компактные и легкие клапаны для систем охлажденной воды, горячей воды и градирен.

4. Охлаждение морской и морской воды. Благодаря дуплексным дискам из нержавеющей стали или алюминиевой бронзы клапан противостоит солевой коррозии в судостроении и береговых электростанциях.

5. Химическая и фармацевтическая промышленность. Корпуса из нержавеющей стали с седлами из ПТФЭ или витона обеспечивают совместимость с агрессивными кислотами, растворителями и средами высокой чистоты.

6. Пищевая промышленность и напитки/вода высокой чистоты – диски CF8/CF8M и седла из EPDM/PTFE соответствуют санитарным стандартам для пивоваренных, молочных и фармацевтических процессов.

7. Системы противопожарной защиты – прочная конструкция обеспечивает надежный контроль включения-выключения в линиях противопожарной воды и дренчерных системах (сертификаты предоставляются по запросу).

8. Производство электроэнергии и металлургия – обработка охлаждающей воды, зольных шламов и промышленных газов на тепловых и гидроэлектростанциях.

9. Сельскохозяйственное орошение – клапаны большого диаметра для эффективного распределения воды на сельскохозяйственных угодьях и в теплицах.

Почему стоит выбрать Tianjin Worlds Valve?

1. Прямой завод, без посредников . Мы владеем и управляем нашим сертифицированным по стандарту ISO 9001 производственным предприятием в Тяньцзине. Работая напрямую с нами, вы исключаете затраты на посредников, получаете прозрачные цены и поддерживаете прямую связь с нашими инженерными и производственными командами на каждом этапе вашего заказа.

2. Более 19 лет опыта экспорта . Наши команды по продажам и логистике хорошо разбираются в международной торговле, включая таможенную документацию, правила доставки и экспортную упаковку. Мы успешно доставили клапаны в более чем 50 стран, каждый раз обеспечивая бесперебойную доставку.

3. Полная настройка (OEM/ODM). Мы не ограничиваем вас нашим стандартным каталогом. Вы указываете материал, номинальное давление, размер, покрытие, привод, стандарт фланца и марку — и мы изготовляем его точно по вашим чертежам. Мы предоставляем 2D/3D чертежи для вашего утверждения перед производством.

4. Полные международные сертификаты. Наша продукция сертифицирована по стандартам ISO 9001, CE, UKCA, WRAS (питьевая вода) и ACS (Франция). Сертификация DNV и ABS может быть предоставлена ​​для каждого заказа, что соответствует самым строгим требованиям вашего проекта.

5. Полная документация по качеству . Мы верим в полную прозрачность. Каждая поставка включает сертификаты испытаний материалов (MTC), отчеты о гидростатических и пневматических испытаниях, протоколы проверки размеров и, при необходимости, отчеты неразрушающего контроля и сертификаты проверок третьих сторон.

6. Строгий внутренний контроль качества . От проверки сырья и отливки до механической обработки, сборки и окончательного тестирования — каждый этап производства контролируется нашей системой управления качеством, проверенной DNV. Мы проводим 100% испытания под давлением каждого клапана, прежде чем он покинет наш завод.

7. Конкурентоспособные сроки выполнения заказов . Благодаря годовой производственной мощности, превышающей 8000 тонн, и специальной команде управления проектами, мы балансируем качество с эффективностью, гарантируя, что ваш индивидуальный заказ будет доставлен вовремя и каждый раз.

8. Послепродажная техническая поддержка . Наши инженеры готовы предоставить рекомендации по установке, устранению неполадок и рекомендации по техническому обслуживанию, гарантируя надежную работу вашего клапана в течение всего срока службы.

Свяжитесь с нами – настройте свой клапан сегодня:

В Tianjin Worlds Valve Co., Ltd. мы не просто продаем клапаны — мы разрабатываем решения, адаптированные к вашим уникальным условиям трубопровода. Нужна ли вам стандартная конфигурация, подобная описанной выше, или полностью индивидуальная конструкция со специализированными сплавами, высокотемпературными седлами или автоматическим приводом, мы готовы воплотить ваши требования в жизнь.

Мы приглашаем вас посетить наш завод в Тяньцзине, Китай. Посетите наши производственные линии, воочию убедитесь в наших процессах контроля качества и обсудите требования вашего проекта с нашими опытными инженерами.

Чтобы начать работу, просто отправьте нам запрос со следующей информацией:

• Требуемый размер, номинальное давление и торцевое соединение

• Тип среды, рабочая температура и условия потока

• Предпочтительная комбинация материалов (или позвольте нам порекомендовать ее)

• Тип привода и требования к управлению

• Целевое количество и порт назначения

Наш отдел продаж ответит в течение 24 часов и предоставит конкурентоспособное предложение и предварительное инженерное предложение.

Свяжитесь с нами сейчас, и давайте вместе создадим ваш клапан.
