все дисковые затворы одинаковый? Не совсем. Дроссельные затворы Lug различаются по установке, выдержке давления и техническому обслуживанию. В этой статье вы узнаете ключевые различия между клапанами с проушинами и без них, что поможет вам выбрать правильный клапан для вашей системы.
Дроссельный клапан представляет собой четвертьоборотный клапан с диском, который вращается вокруг вала для регулирования или блокировки потока. Когда диск параллелен потоку, он позволяет жидкости или газу проходить с минимальным сопротивлением. При повороте на 90 градусов диск становится перпендикулярным, полностью блокируя поток. Этот механизм делает дисковые затворы эффективными для быстрого перекрытия по сравнению с многооборотными клапанами, такими как задвижки или проходные клапаны.
Поворотные затворы широко используются, поскольку они сочетают в себе легкую конструкцию и эффективное уплотнение. Они требуют меньше места для установки, чем шаровые краны, потребляют меньше материала и могут быть автоматизированы с использованием пневматических или электрических приводов. Эта универсальность позволяет поворотным затворам работать с самыми разными жидкостями: от воды и воздуха до химикатов и суспензий.

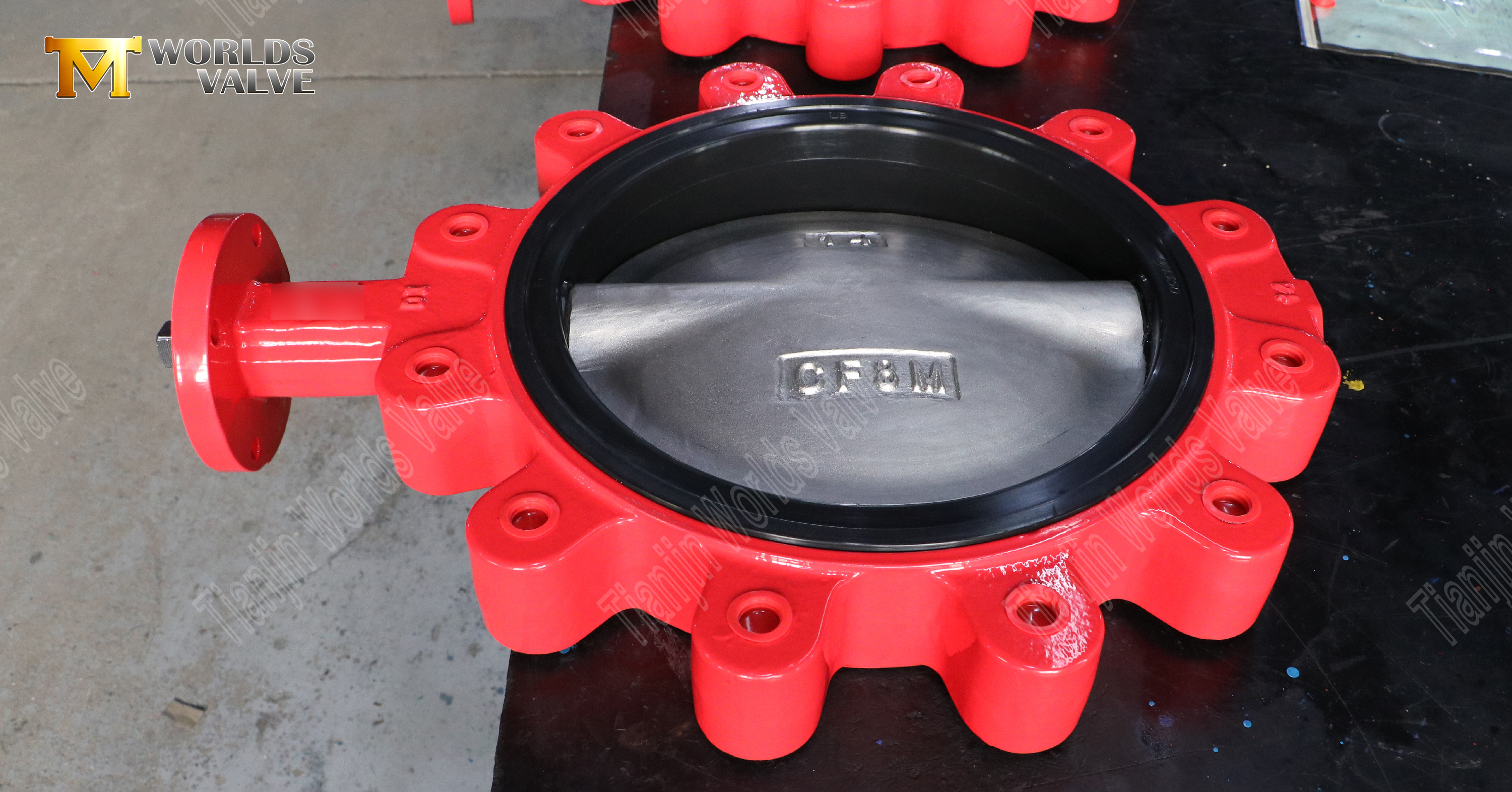

Дроссельная задвижка с проушинами отличается наличием резьбовых проушин, которые позволяют независимо прикручивать болты к фланцам. Это делает его конструктивно более прочным, чем пластинчатые клапаны, и пригодным для обслуживания в конце линии. На практике это означает, что операторы могут снять одну сторону трубопровода для технического обслуживания, не нарушая другую сторону, при условии, что глухой фланец установлен.
Такая гибкость делает дисковые затворы с проушинами незаменимыми в таких важных отраслях, как нефтегазовая, морская и водоподготовка. Например, на нефтеперерабатывающем заводе стоимость простоя может достигать тысяч долларов в час. При использовании крана с проушиной перекрывается только затронутый участок трубопровода, что сводит к минимуму нарушение работы.
Поворотные затворы используются в различных отраслях промышленности как для включения/выключения, так и для регулирования:
● В системах отопления, вентиляции и кондиционирования воздуха используются пластинчатые дроссельные заслонки для управления охлажденной или горячей водой.
● В морской технике используются клапаны с проушинами для перекачки балласта и топлива, где безопасность имеет решающее значение.
● На водоочистных сооружениях используются оба типа, в зависимости от того, является ли приоритетом гибкость изоляции или экономия средств.
● Заводы по химической переработке предпочитают клапаны с проушинами, поскольку они выдерживают высокое давление и агрессивные жидкости.
Совет: выбирайте межфланцевые клапаны, когда пространство и бюджет ограничены, но выбирайте дисковые затворы с выступом, когда надежность и характеристики давления имеют решающее значение.

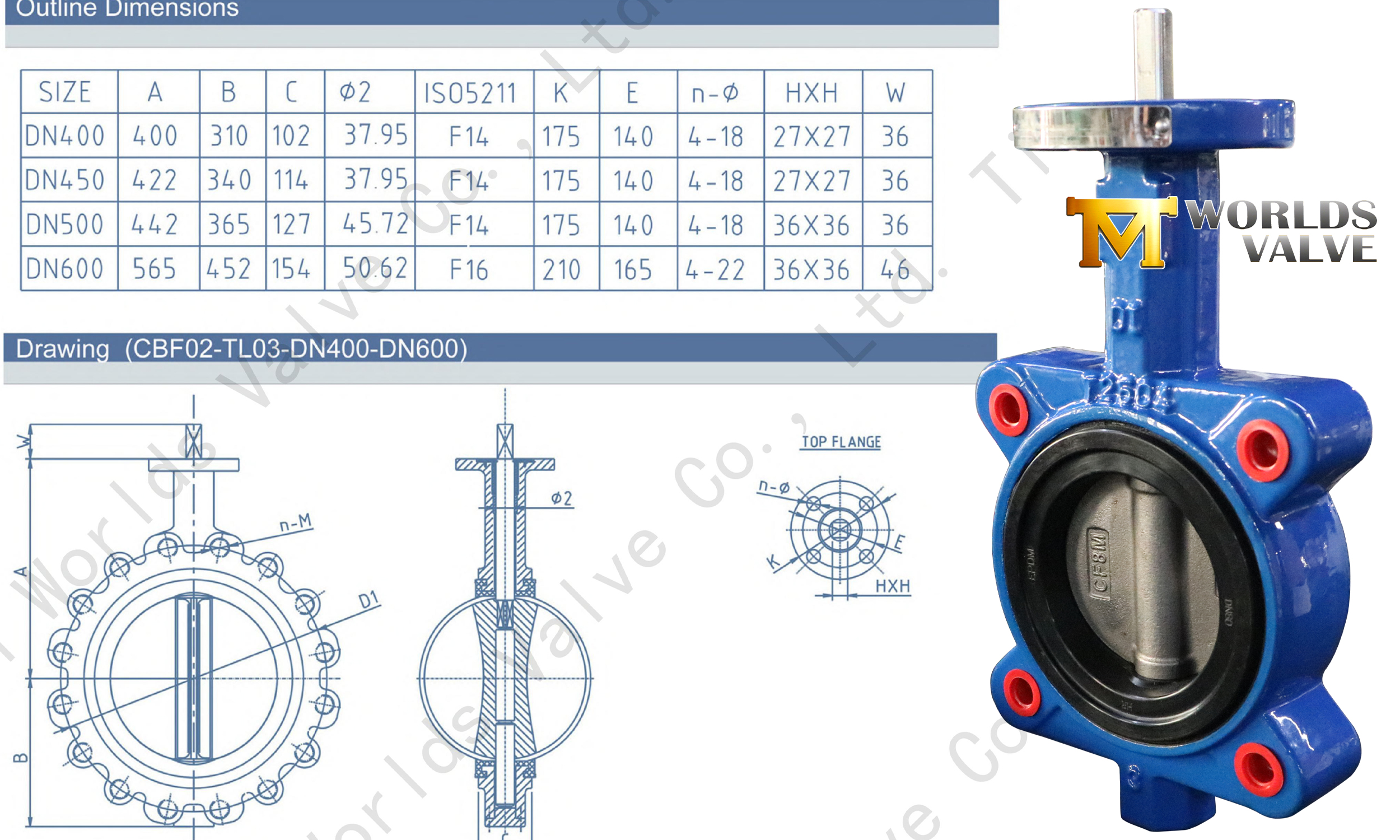

Метод подключения определяет большую часть разницы в производительности. Поворотные затворы с проушинами имеют металлические проушины вокруг корпуса, что позволяет осуществлять прямое крепление болтами к каждому фланцу. Это позволяет независимо снимать любую сторону клапана.
Однако в дисковых затворах без проушин (дисковых клапанах) используются длинные болты, которые проходят через оба фланца и корпус клапана. Без проушин они не выдерживают одностороннюю разборку. Эта конструкция легче, но менее универсальна в требовательных системах.
Установка – еще одна точка расхождения. Клапан с проушинами может служить концевым клапаном. Когда он закрыт глухим фланцем, он изолирует секции для ремонта или проверки. Это делает его ценным в системах, которые не могут позволить себе полное отключение.
Межфланцевый дисковый затвор всегда должен располагаться между двумя фланцами. Если какая-либо из сторон нуждается в техническом обслуживании, всю систему необходимо отключить. Для таких отраслей, как муниципальное отопление, вентиляция и кондиционирование воздуха, где простои имеют ограниченное влияние на затраты, это приемлемо. В сферах с высокими ставками, таких как нефть и газ, это является ответственностью.
Поворотные дисковые затворы с проушинами разработаны для работы при более высоких давлениях и температурах. Многие конструкции выдерживают класс 150–300 по ANSI, что делает их пригодными для критически важных трубопроводов. Их резьбовое соединение обеспечивает надежную герметизацию даже при вибрации.
Напротив, дисковые затворы межфланцевого типа подходят для применений с умеренным давлением, часто до PN16. Обычно они работают при температуре от -10°C до 120°C. Их более легкая конструкция и резиновые сиденья хорошо подходят для систем с чистой водой или HVAC, но не подходят для абразивных или высокотемпературных сред.
Стратегия технического обслуживания определяет выбор клапана. Поворотные затворы с проушинами обеспечивают частичную изоляцию: операторы могут перекрывать только сторону выхода или входа, что сокращает время простоя. Для таких объектов, как электростанции, это означает значительную экономию средств.
Межфланцевые дисковые затворы требуют полного отключения системы для проведения технического обслуживания. Хотя это может не иметь значения для небольших систем, на предприятиях непрерывного производства это может привести к длительным простоям и производственным потерям.
Вафельные клапаны дешевле приобрести и установить. Их тонкий дизайн означает меньшее количество материалов, меньший вес при транспортировке и более простое обращение. Однако затраты на их жизненный цикл могут возрасти, если они неправильно сцентрированы или чрезмерно используются в системах высокого давления.
Клапаны с проушинами стоят дороже из-за прочных материалов и более сложной конструкции. Тем не менее, в критически важных отраслях они окупаются за счет сокращения времени простоев, увеличения срока службы и более безопасной эксплуатации.
Критерии | Вафельный клапан-бабочка | Клапан-бабочка с проушинами |
Связь | Зажат между фланцами | Крепится болтами с резьбовыми выступами |
Конечный сервис | Нет | Да, с глухим фланцем |
Номинальное давление | Низкий–средний | Средне-высокий |
Обслуживание | Полное отключение | Частичная изоляция |
Расходы | Низкий аванс | Более высокий первоначальный взнос, более низкий жизненный цикл |
Приложения | ОВиК, легкая вода | Нефтяная, газовая, химическая, морская промышленность |
Примечание. Для систем высокого давления или критически важных отраслей промышленности дисковые затворы с проушинами являются более безопасным долгосрочным выбором.

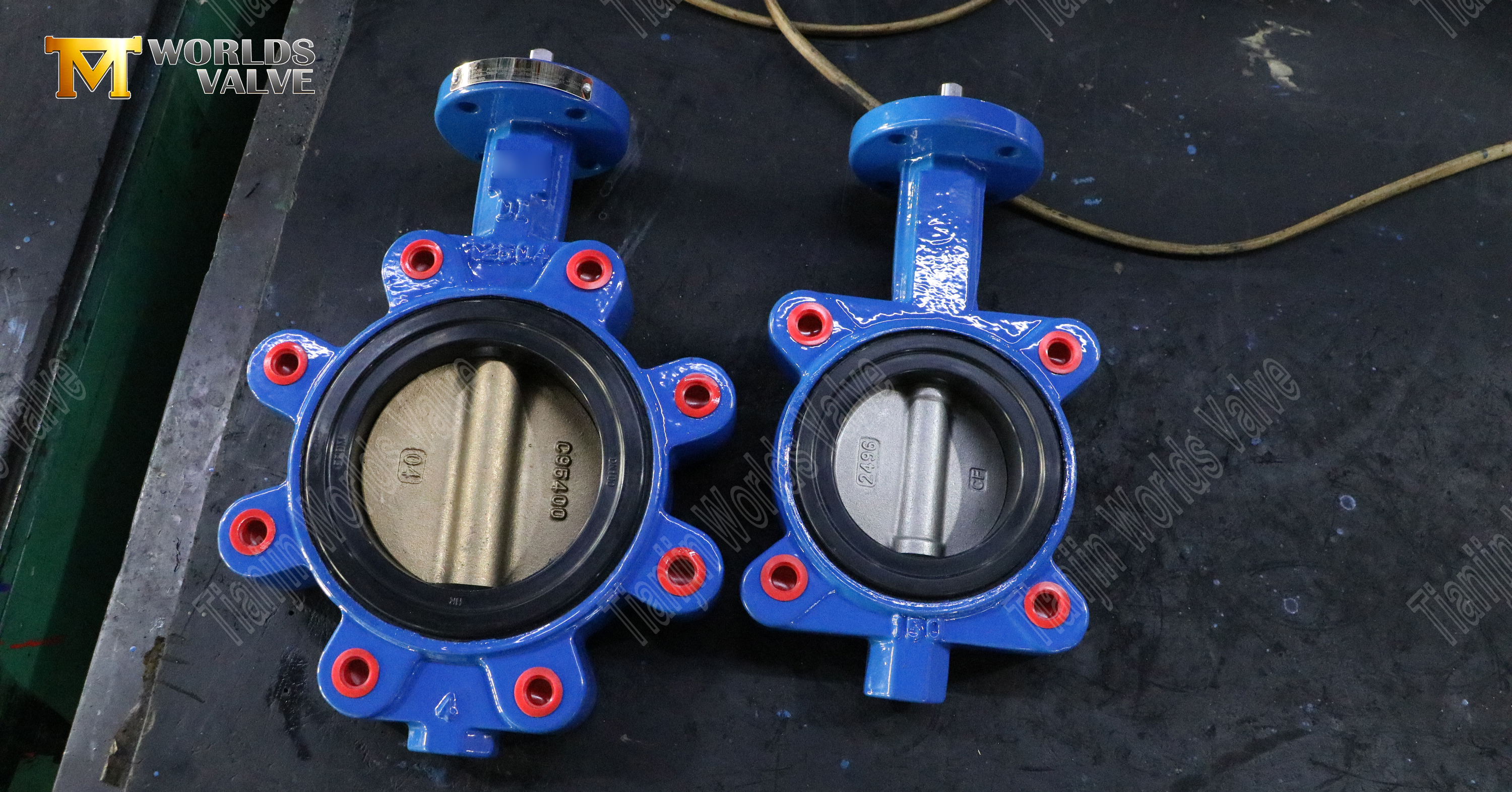

Клапаны с проушинами часто изготавливаются из ковкого чугуна или нержавеющей стали с вариантами седла из EPDM, резины или металла. Эта прочность материала позволяет им выдерживать экстремальные перепады давления и перепады температур. Они также поддерживают абразивные жидкости, такие как суспензии.
Вафельные дисковые затворы легкие и компактные, часто изготавливаются из нержавеющей стали, чугуна или ПВХ. Их меньшая занимаемая площадь делает их идеальными для систем с ограниченным пространством, таких как системы отопления, вентиляции и кондиционирования воздуха, где снижение веса снижает нагрузку на трубопроводы при монтаже.
Резьбовые выступы в клапанах с проушинами помогают равномерно распределять нагрузки на трубопровод, снижая нагрузку на фланцы и прокладки. Эта функция также предотвращает перекос, повышая надежность уплотнения при вибрации.
Хотя обе конструкции имеют разные диаметры, дисковые затворы с проушинами обычно рекомендуются для трубопроводов большого диаметра и высокого давления, где безопасность и долговечность являются главными приоритетами.
Совет: Для труб диаметром более DN300 дисковые затворы с проушинами обеспечивают лучшую стабильность и запас безопасности.
Поворотные затворы с проушинами отлично подходят для трубопроводов с нестабильным или высоким давлением. Их резьбовая конструкция сохраняет уплотнение неповрежденным, предотвращая утечки в системах, переносящих химикаты, пар или газы под давлением.
Межфланцевые дисковые затворы лучше подходят для сред с низким давлением, таких как системы распределения охлажденной воды или системы вентиляции. Использование их в условиях высокого давления может привести к преждевременному износу или утечке.
● Вафельные клапаны: работают до ~120°C.
● Клапаны с проушиной: выдерживают до ~250°C, в зависимости от материала седла.
Это делает клапаны с наконечниками подходящими для электроэнергетики, нефтяной и нефтехимической промышленности, а пластинчатые клапаны подходят для муниципальных систем водоснабжения.
Межфланцевые дисковые затворы обычно обеспечивают меньший перепад давления, что экономит энергию перекачки в системах низкого давления. Клапаны с проушинами могут создавать немного более высокие потери давления из-за их более тяжелой конструкции, но они компенсируют это превосходной герметизацией под нагрузкой.
Клапаны с выступами выдерживают частые циклы открытия и закрытия без потери производительности. Их прочная конструкция устойчива к износу, что делает их идеальными для установок непрерывного действия. Межфланцевые клапаны, хотя и надежны в умеренных циклах, могут потребовать более ранней замены в сложных условиях.
Примечание. Всегда подбирайте материалы клапана в соответствии с типом жидкости, чтобы максимально увеличить срок службы.
Межфланцевые дисковые затворы легкие, компактные и быстро устанавливаются, что делает их популярными при модернизации и небольших проектах. Для них требуется меньше болтов и меньший крутящий момент, что снижает трудозатраты.
Клапаны с проушинами тяжелее и требуют большего количества болтов, но их конструкция обеспечивает более прочное и стабильное крепление. Это окупается в сложных условиях, где часто происходят вибрация или перепады давления.
С помощью дроссельной заслонки с проушинами операторы могут изолировать одну сторону трубопровода, заменить детали и быстро возобновить работу. В пластинчатых клапанах любая замена требует полного отключения системы, что увеличивает время простоя.
В отраслях с высоким уровнем риска безопасность имеет первостепенное значение. Поворотные затворы с проушинами могут безопасно перекрывать трубопроводы в сочетании с глухим фланцем, предотвращая утечки или случайный слив. Вафельные клапаны не могут выполнять эту функцию.
Хотя установка клапанов с проушинами требует больше трудозатрат, они сокращают время простоя при длительном техническом обслуживании. Бесфланцевые клапаны устанавливаются быстрее, но могут вызывать более частые остановки всей линии в течение срока службы.
Совет: Для заводов, где затраты из-за простоя измеряются тысячами в час, дисковые затворы с проушинами являются более разумной инвестицией.
Межфланцевые дисковые затворы дешевле покупать, часто они стоят на 20–30% дешевле, чем затворы с проушинами того же размера (данные различаются в зависимости от производителя, требуют проверки).
Клапаны с проушинами компенсируют более высокие первоначальные затраты за счет минимизации времени простоя и увеличения срока службы в условиях стресса. В таких отраслях, как нефтехимия, это часто оправдывает первоначальные затраты.
● Межфланцевые клапаны: меньшие первоначальные затраты, более высокие затраты на скрытое обслуживание.
● Клапаны с проушиной: более высокая первоначальная стоимость, более низкая стоимость жизненного цикла в критических системах.
Если ваша система имеет низкое давление и некритична, межфланцевые клапаны обеспечивают отличную экономию. Если ваш трубопровод находится под высоким давлением или критически важен для безопасности, клапаны с наконечниками обеспечивают больший срок службы.
В нефтегазовой и нефтехимической промышленности по трубопроводам часто транспортируются химически агрессивные жидкости, находящиеся под высоким давлением. В таких условиях требуются клапаны, способные выдерживать экстремальные условия эксплуатации, обеспечивая при этом надежность и безопасность системы. Поворотные затворы с проушинами являются предпочтительным выбором, поскольку их резьбовые проушины позволяют надежно прикрепить болты непосредственно к фланцам, обеспечивая прочное соединение, сохраняющее структурную целостность при высоких давлениях и колебаниях температур. В отличие от пластинчатых клапанов, клапаны с проушинами позволяют отсоединять одну сторону трубопровода для технического обслуживания или замены, не отключая всю систему. Такая возможность частичной изоляции имеет решающее значение на нефтехимических и нефтеперерабатывающих заводах, где простой может стоить тысячи долларов в час. Кроме того, дисковые затворы с проушинами могут работать с агрессивными или абразивными жидкостями при использовании соответствующих материалов седла и корпуса, обеспечивая долгосрочную работу. Их прочная конструкция также снижает риск утечек или катастрофических сбоев в критических трубопроводах. Для инженеров и специалистов по техническому обслуживанию такое сочетание долговечности, надежности и эксплуатационной гибкости делает дисковые затворы с проушинами идеальным выбором для важных промышленных применений, обеспечивая как безопасность, так и экономическую эффективность в течение всего срока службы клапана.
В системах отопления, вентиляции и кондиционирования воздуха и муниципальных водоочистных сооружениях требования к давлению и температуре, как правило, умеренные, что делает пластинчатые дисковые затворы идеальным решением. Эти клапаны легкие и компактные, что упрощает установку как в новых системах, так и в проектах модернизации, где пространство ограничено. Их более простая конструкция означает, что они дешевле по сравнению с клапанами с проушинами, что делает их привлекательными для проектов с жесткими бюджетными ограничениями. Бесфланцевые клапаны также подходят для распределения воды под низким давлением, линий охлажденной воды и легкой промышленности, где частые циклические изменения давления или экстремальные условия окружающей среды не являются проблемой. Компактная конструкция сводит к минимуму нагрузку на трубопроводы, сокращая трудозатраты и время монтажа. Хотя их нельзя использовать для изоляции на конце линии, межфланцевые клапаны обеспечивают надежную работу в системах, где допустимы остановки всей линии для технического обслуживания. Этот баланс между стоимостью, простотой установки и адекватной производительностью в умеренных условиях делает дисковые затворы предпочтительным выбором для многих муниципальных, коммерческих и легких промышленных применений, особенно там, где эксплуатационные простои менее критичны.
Морские и морские применения сталкиваются с уникальными проблемами, включая постоянную вибрацию от двигателей и волн, движение от движения судна и воздействие агрессивной морской среды. В таких условиях поворотные затворы с проушинами незаменимы, поскольку их резьбовые проушины позволяют надежно прикрепить болты к фланцам, обеспечивая превосходную стабильность и устойчивость к вибрации по сравнению с межфланцевыми затворами. Это гарантирует, что клапан остается плотно закрытым при постоянном движении, что снижает риск утечек или случайного сброса. Кроме того, клапаны с проушинами могут функционировать как концевые клапаны в сочетании с глухими фланцами, что позволяет бригадам технического обслуживания изолировать участки трубопровода, не отключая всю систему. Эта возможность особенно важна на морских платформах и морских судах, где простой системы может иметь серьезные последствия для эксплуатации и безопасности. Прочная конструкция дроссельных заслонок с проушинами также выдерживает повторяющиеся циклы открытия и закрытия, что часто встречается в системах перекачки балласта, топлива и воды. Их коррозионностойкие материалы, такие как нержавеющая сталь или ковкий чугун с покрытием, еще больше повышают долговечность, что делает их незаменимыми для надежной долгосрочной работы в сложных морских условиях.
Объекты производства электроэнергии, особенно те, которые используют пар высокого давления, тепловые процессы или линии подачи химикатов, требуют клапанов, которые могут выдерживать экстремальные температуры и давления, сохраняя при этом надежную герметизацию. Поворотные затворы с проушинами широко используются в этих целях благодаря своей прочной конструкции и способности работать с жидкостями под высоким давлением без утечек. Их резьбовые наконечники позволяют надежно привинчивать клапаны к фланцам, что снижает механическую нагрузку на трубопровод и предотвращает смещение, которое может поставить под угрозу герметичность. Эта прочность имеет решающее значение в паропроводах высокого давления, где даже незначительные утечки могут быть опасными и дорогостоящими. Кроме того, клапаны с проушинами облегчают частичную изоляцию участков трубопровода во время технического обслуживания, позволяя электростанциям продолжать работу в других частях системы. Эта возможность значительно сокращает время простоев и сбоев в работе, что крайне важно для объектов, которым необходимо поддерживать непрерывное производство энергии. При правильном выборе материала корпуса и седел клапана дисковые затворы с выступами могут противостоять абразивным или коррозийным средам, высоким температурам и частым циклическим нагрузкам, обеспечивая длительный срок службы. Сочетание безопасности, надежности и эксплуатационной гибкости делает их предпочтительным выбором для инженеров, проектирующих или обслуживающих критически важную энергетическую инфраструктуру.
При выборе дроссельной заслонки важно учитывать диапазоны давления и температуры системы, поскольку они напрямую влияют на производительность и безопасность клапана. Необходимо также оценить, должен ли клапан служить в качестве изолирующего устройства на конце линии, что влияет на то, подходит ли клапан с наконечником или пластинчатый клапан. Еще одним ключевым моментом является то, как часто система требует технического обслуживания или частичных остановов, поскольку это влияет на необходимость частичной изоляции, например, предлагаемой клапанами с проушинами. Понимание этих эксплуатационных требований гарантирует, что выбранный клапан сможет удовлетворить требования системы без риска утечек, простоев или преждевременного выхода из строя. Инженерам также следует учитывать тип жидкости — будь то чистая вода, пар, химикаты или суспензии, — поскольку совместимость материалов влияет как на долговечность, так и на надежность уплотнения. Заблаговременная постановка этих вопросов позволяет лицам, принимающим решения, подобрать правильный тип клапана в соответствии с конкретными потребностями своей системы, избегая дорогостоящих ошибок или неэффективности эксплуатации.
Последним шагом при выборе клапана является согласование типа клапана с конкретными эксплуатационными потребностями системы. Для проектов муниципального водоснабжения, распределительных линий низкого давления или систем отопления, вентиляции и кондиционирования пластинчатые дисковые затворы часто обеспечивают достаточную производительность при низких затратах. Для нефтеперерабатывающих заводов, химических заводов, электростанций или морских морских установок дроссельные затворы с проушинами стоят более высоких инвестиций из-за их повышенной устойчивости к давлению, долговечности и гибкости обслуживания. Лица, принимающие решения, должны учитывать такие факторы, как диаметр трубопровода, ожидаемая скорость потока, диапазоны рабочих температур и частота технического обслуживания. Тщательно оценивая эти параметры системы и оценивая как первоначальные затраты, так и затраты в течение жизненного цикла, инженеры могут выбрать клапан, который сочетает в себе производительность, надежность и экономическую эффективность. Приоритет совокупной стоимости владения и эксплуатационной безопасности обеспечивает долгосрочную выгоду, сокращает время простоев и поддерживает стабильную производительность системы в сложных промышленных условиях.
В этой статье объясняется разница между Фильтр типа Y, дроссельный клапан, межфланцевый дисковый клапан и вафельные клапаны. Клапаны с проушиной обеспечивают более прочную конструкцию, возможность обслуживания в конце линии и выдерживают более высокое давление, в то время как пластинчатые клапаны легче и экономичнее для систем низкого давления. Выбор правильного клапана обеспечивает безопасность, эффективность и сокращение времени простоя. В Тяньцзиньская компания Worlds Valve Co., Ltd., мы предоставляем долговечные клапаны, рассчитанные на надежную работу и долгосрочную эксплуатационную ценность.
A: Поворотный затвор с проушинами представляет собой задвижку с резьбовыми выступами для крепления болтами к фланцам, позволяющую осуществлять обслуживание на конце линии и частичную изоляцию трубопровода.
Ответ: Поворотные затворы с проушинами обеспечивают более высокое давление и гибкость обслуживания, в то время как клапаны без проушин полагаются на межфланцевые соединения и полное отключение.
Ответ: Они идеально подходят для нефтяной, газовой, морской и химической промышленности благодаря долговечности, выдержке давления и эффективности обслуживания.
Ответ: Межфланцевые дисковые затворы легкие, экономичные и подходят для систем низкого давления, таких как система отопления, вентиляции и кондиционирования и муниципальное водоснабжение.
Ответ: Поворотные дисковые затворы с проушинами предпочитаются благодаря своей компактной конструкции и экономической эффективности по сравнению с задвижками или проходными клапанами. Ключевым преимуществом является то, что их концы с проушинами допускают независимую установку на каждой стороне трубопровода, что позволяет легко снимать или обслуживать без отсоединения всей линии - как «съемное звено», которое сохраняет трубопроводную систему в целости и сохранности.
Ответ: Установка дроссельной заслонки влияет на время простоя системы. Клапаны с наконечниками допускают частичную изоляцию, а пластинчатые клапаны требуют полного закрытия.
Ответ: Клапаны с проушинами требуют более высоких первоначальных затрат, но более низких затрат в течение жизненного цикла. Межфланцевые клапаны изначально дешевле, но могут увеличить затраты на техническое обслуживание.
