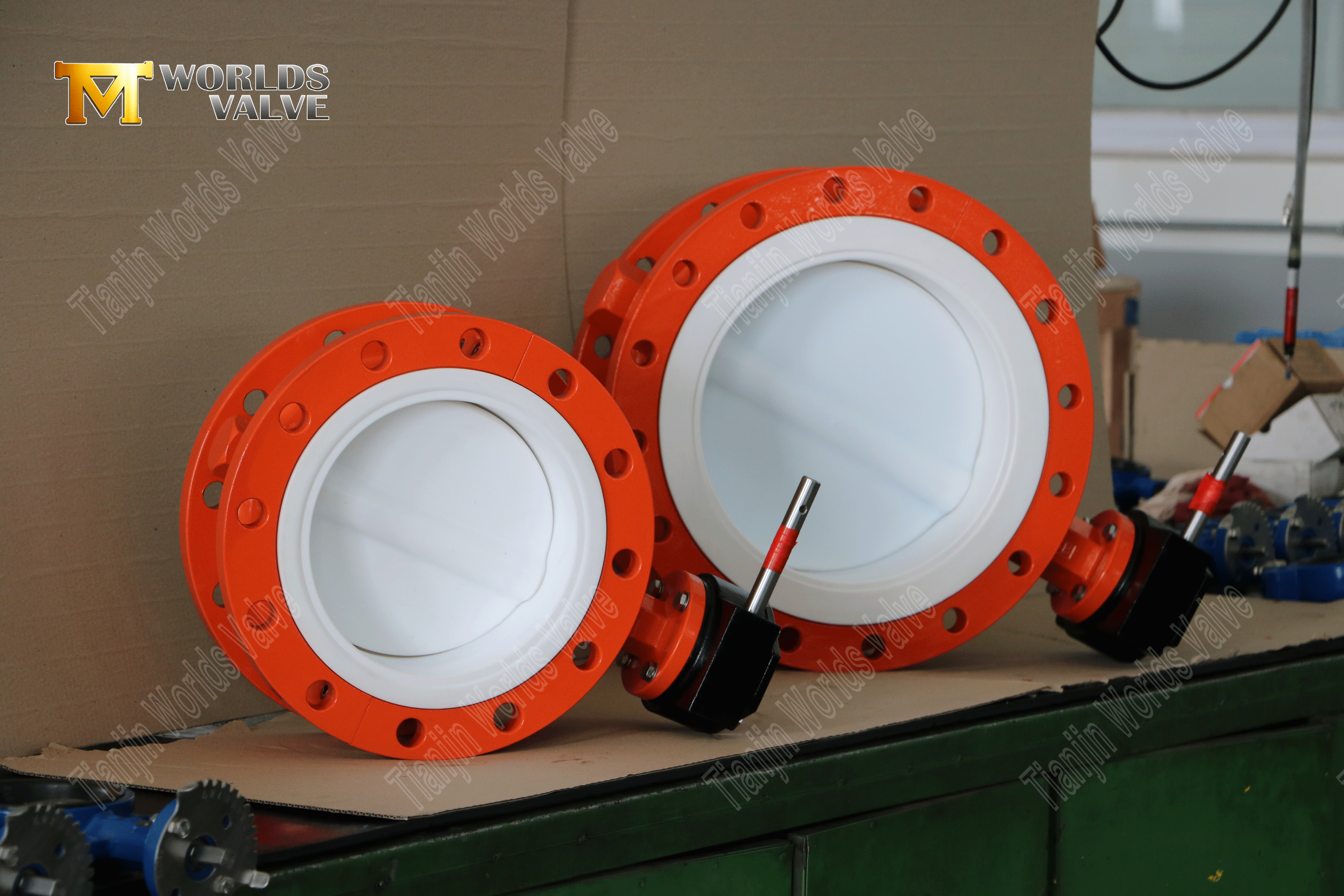

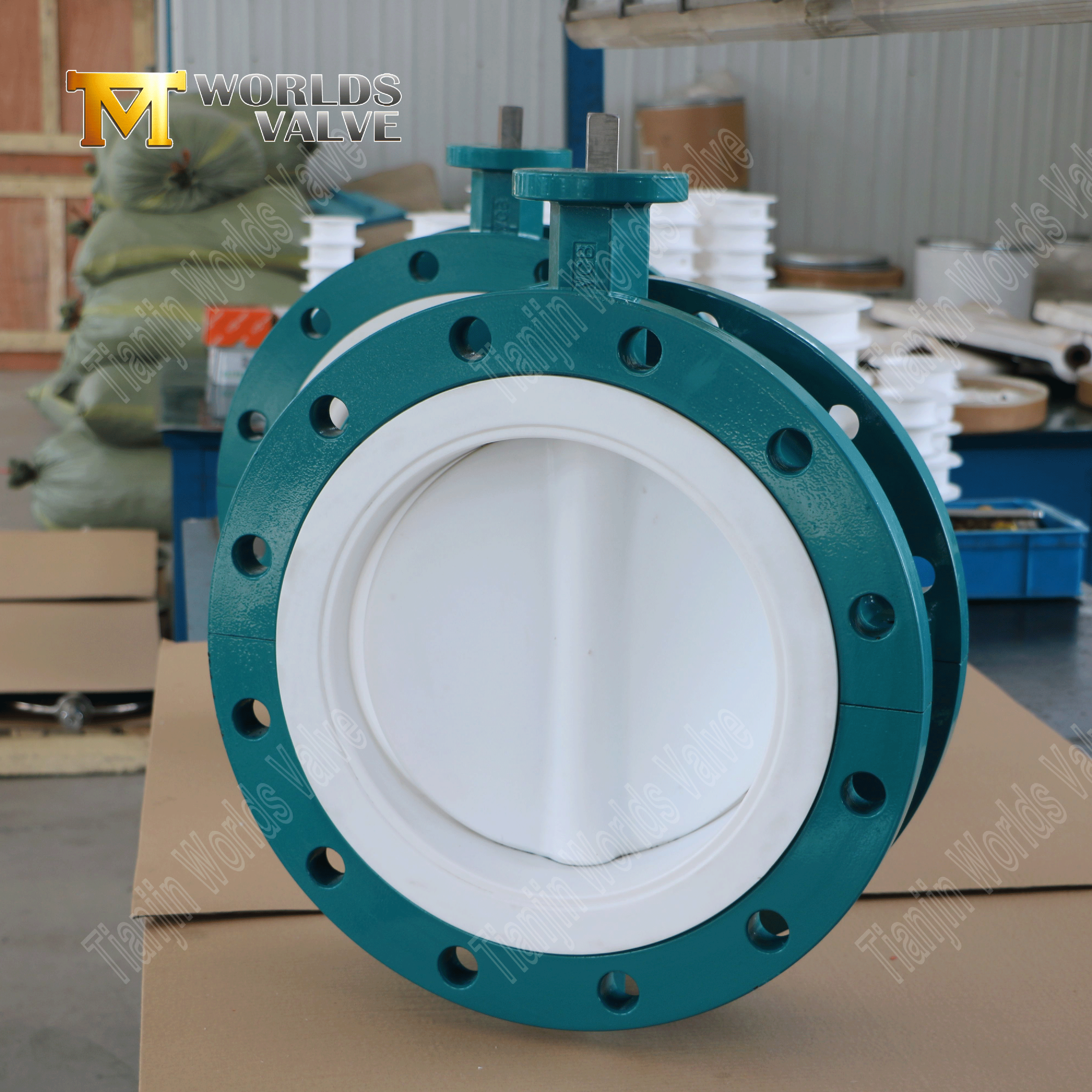

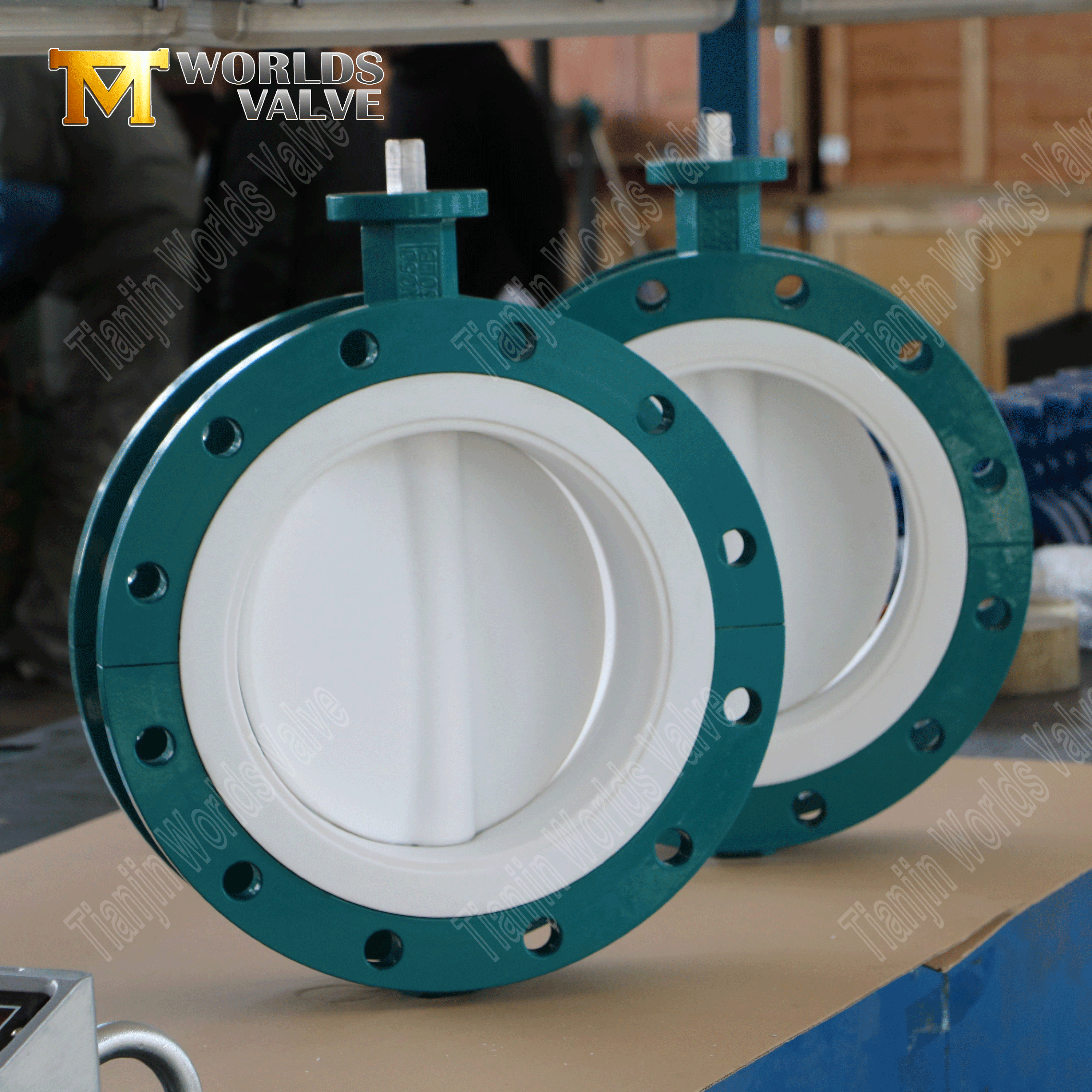

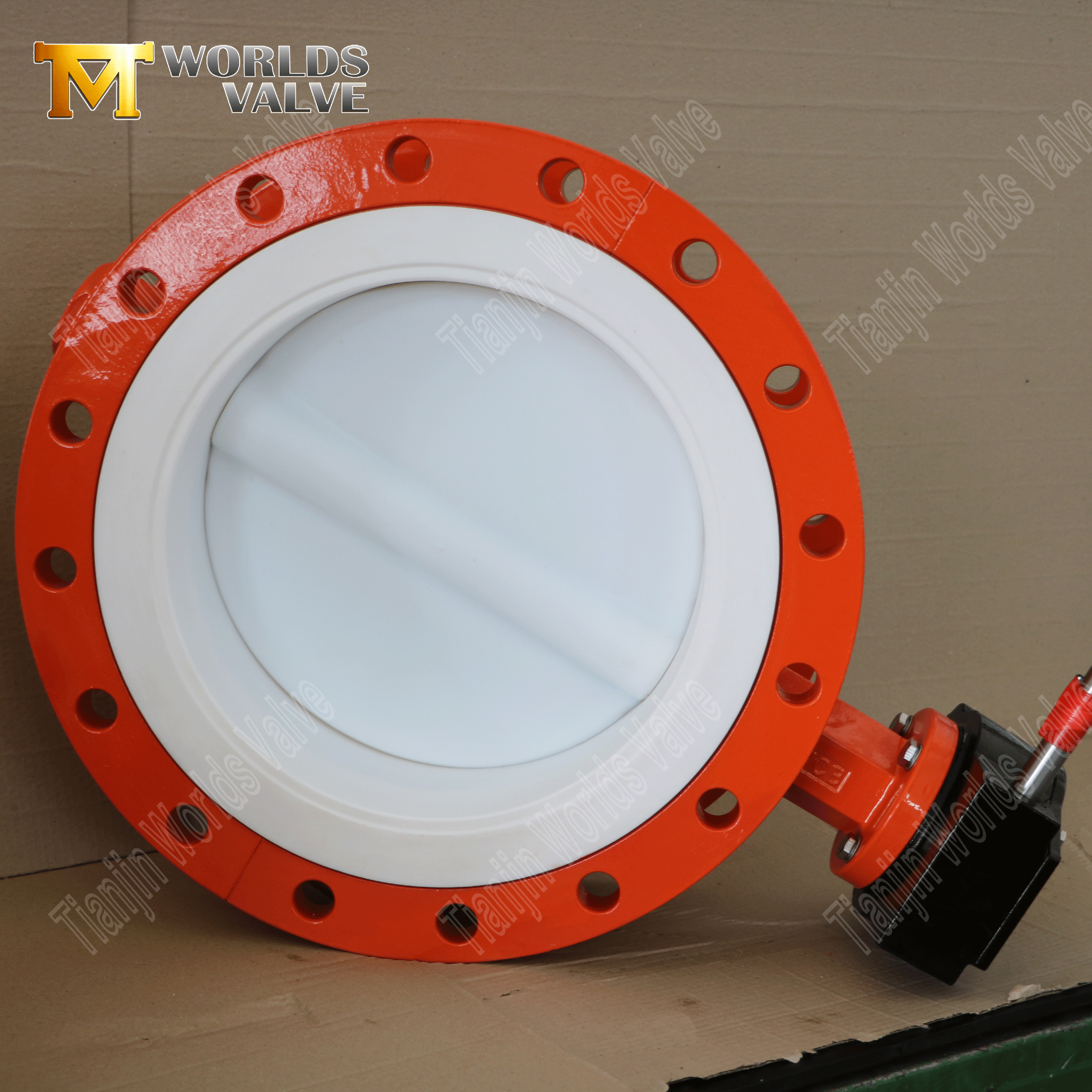

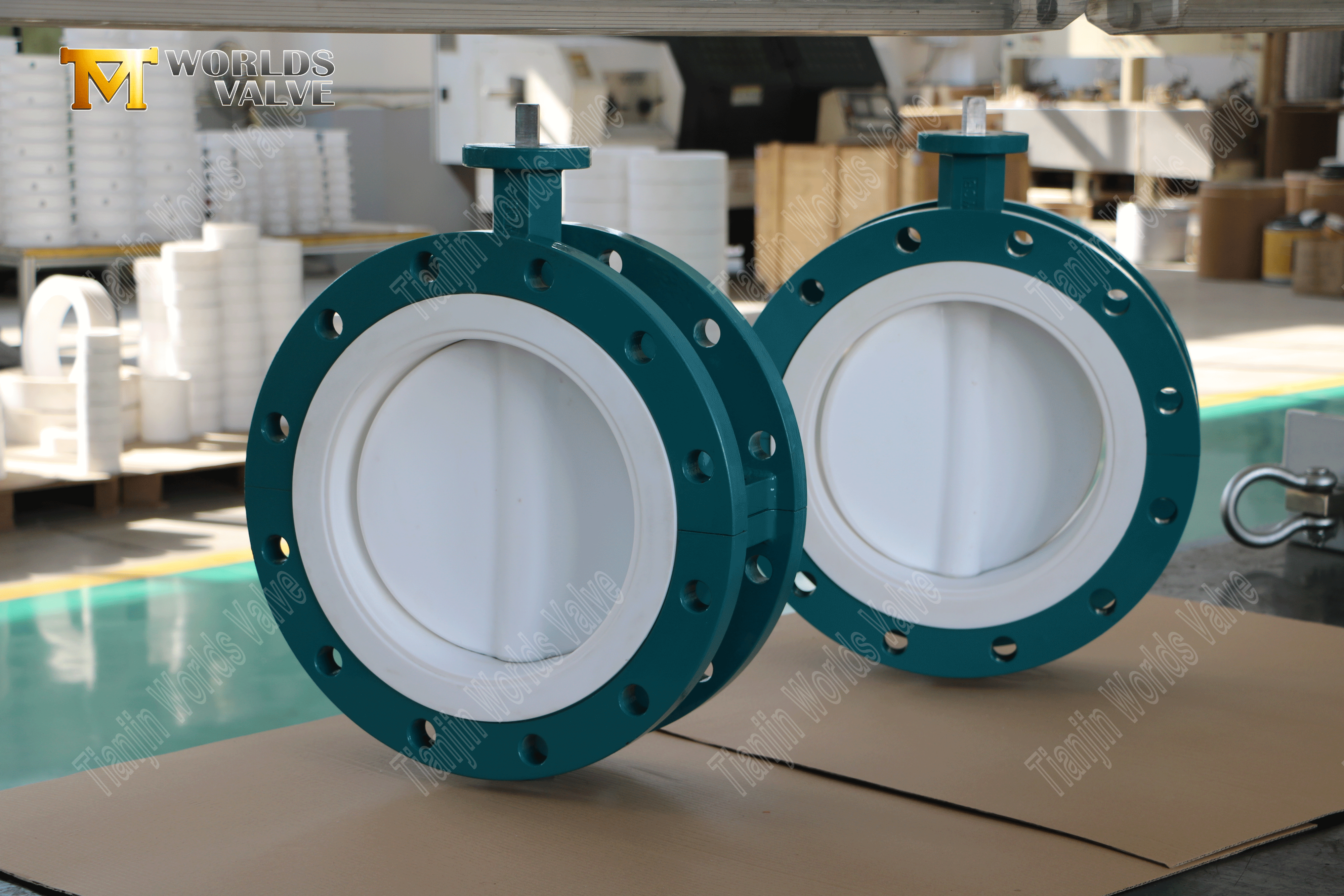

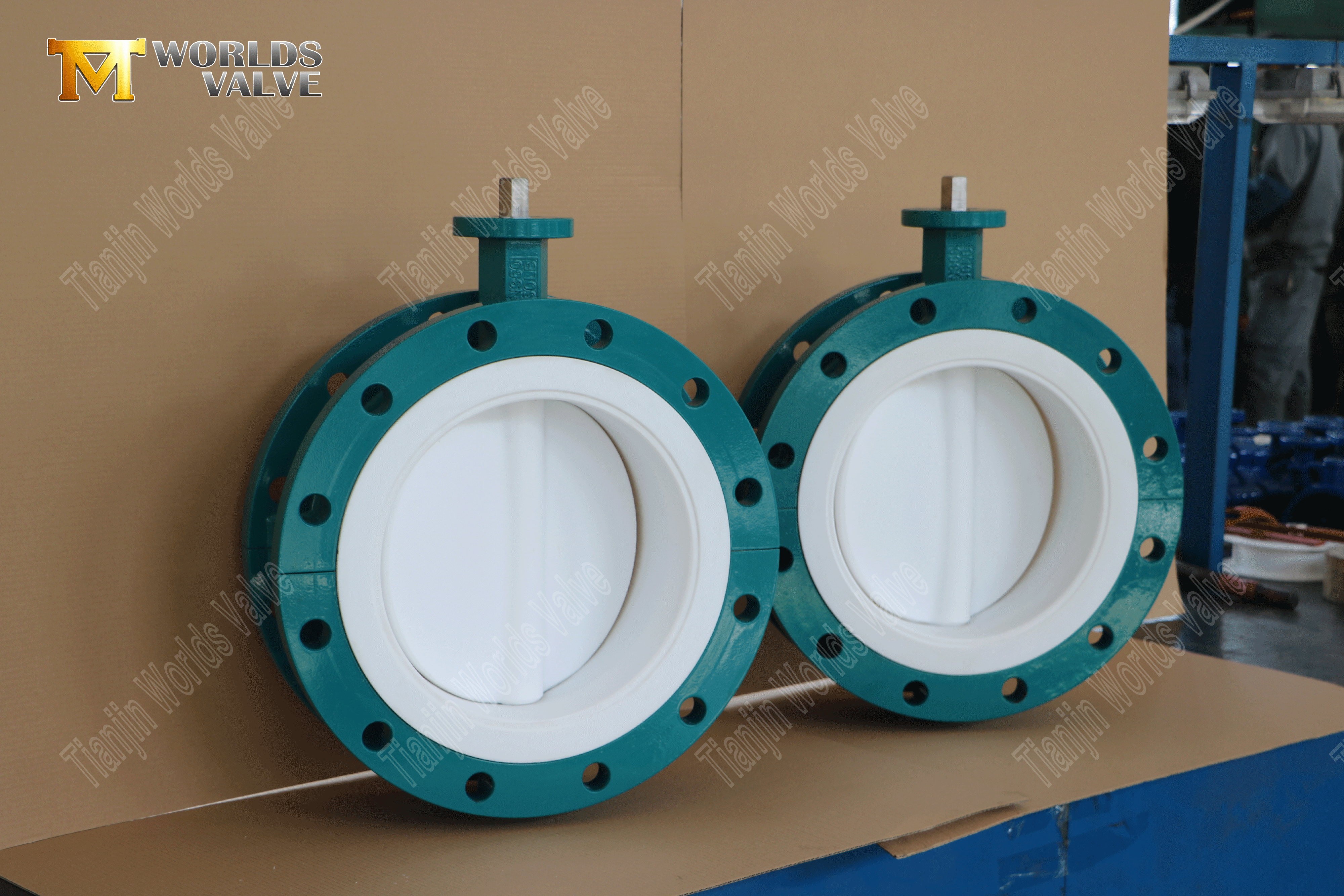

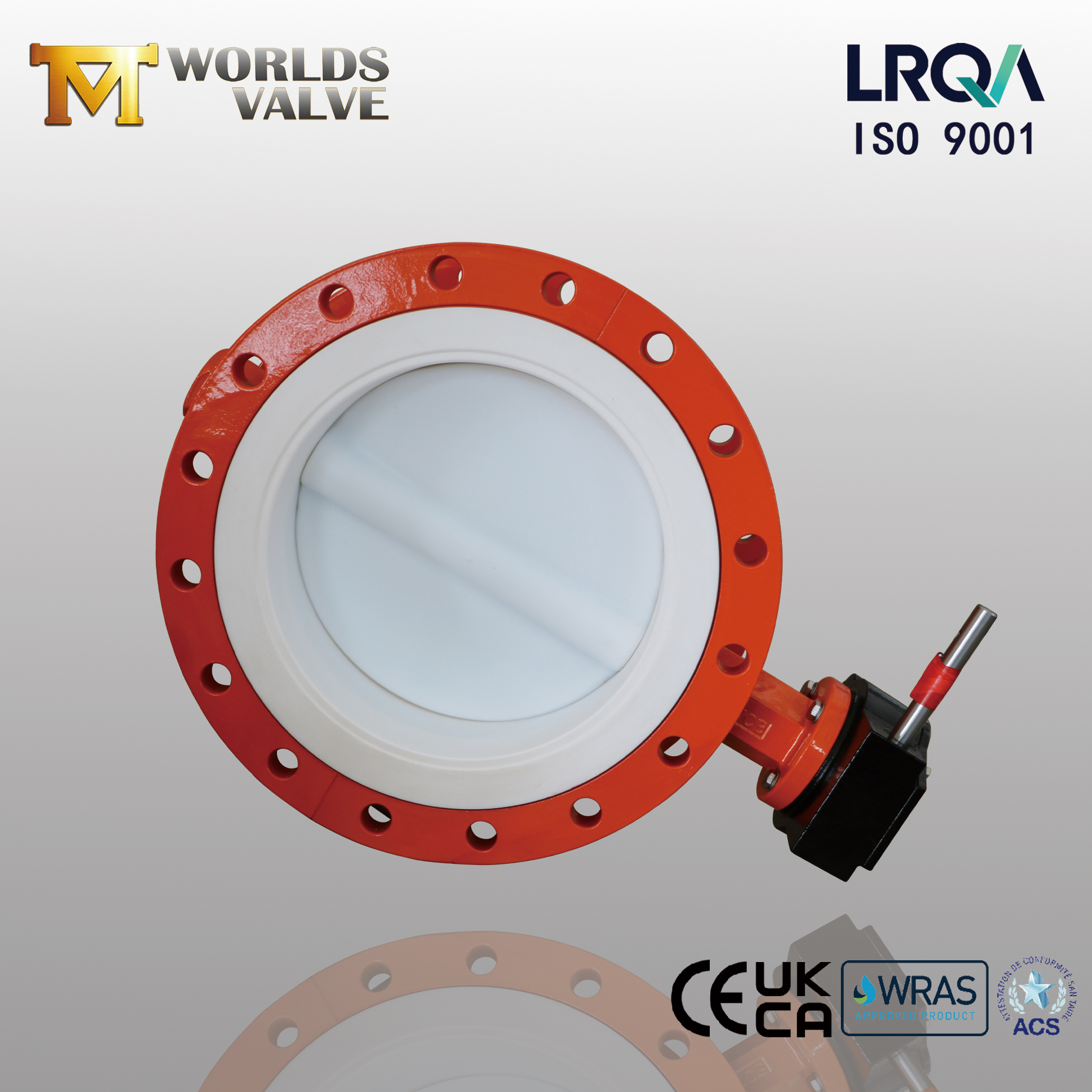

Двухкомпонентный фланцевый дроссельный клапан из ПТФЭ DN600 с корпусом WCB и приводом от шестерни

Введение:

Tianjin Worlds Valve Co., Ltd. представляет двухкомпонентный фланцевый поворотный затвор, разработанный для сложных условий применения, требующих исключительной химической стойкости и надежного запирания. Этот клапан оснащен седлом из ПТФЭ и диском из нержавеющей стали, полностью герметизированным ПТФЭ (политетрафторэтиленом), образующим полный барьер из фторполимера, изолирующий все смачиваемые металлические компоненты от технологической среды.

Корпус клапана изготовлен из WCB (литой углеродистой стали), что обеспечивает хорошую механическую прочность для промышленного применения. Конструкция корпуса, состоящая из двух частей, позволяет легко разбирать, упрощая техническое обслуживание, замену седла и проверку без снятия всего клапана с трубопровода. Работой управляет червячный привод (турбинная головка), обеспечивающий плавное ручное управление с высоким крутящим моментом, подходящее для клапанов диаметром до DN600.

Доступный в размерах до DN600, этот клапан предназначен для работы с агрессивными средами в химической, фармацевтической промышленности и других отраслях, где чистота среды и долговечность оборудования имеют решающее значение. Номинальные значения давления и стандарты фланцев настраиваются в соответствии с конкретными требованиями проекта, при этом распространенные варианты включают PN10, PN16 и класс 150.

Как надежный китайский производитель OEM, мы предлагаем гибкую настройку и международную сертификацию для соответствия спецификациям вашего проекта.

Двухкомпонентный фланцевый дроссельный клапан из ПТФЭ DN600 с корпусом WCB и приводом от шестерни

Tianjin Worlds Valve Co., Ltd. – ваш надежный источник надежного и экономичного регулирования расхода

CBF04-TF01- Руководство по эксплуатации и техническому обслуживанию СКАЧАТЬ

Ключевые особенности и преимущества:

1. Диск с футеровкой из ПТФЭ и седло из ПТФЭ для полной химической стойкости.

• Полная изоляция среды: диск из нержавеющей стали полностью герметизирован PTFE, создавая бесшовный, непористый барьер, который предотвращает любой контакт между технологической средой и металлической подложкой, устраняя риск коррозии.

• Химически инертное седло из ПТФЭ. Седло из ПТФЭ обеспечивает исключительную стойкость к широкому спектру агрессивных химикатов, включая сильные кислоты, основания, растворители и окислители.

• Антипригарная поверхность: антипригарные свойства ПТФЭ с низким коэффициентом трения предотвращают прилипание среды и образование накипи, обеспечивая стабильную производительность и легкую очистку в условиях высокой чистоты.

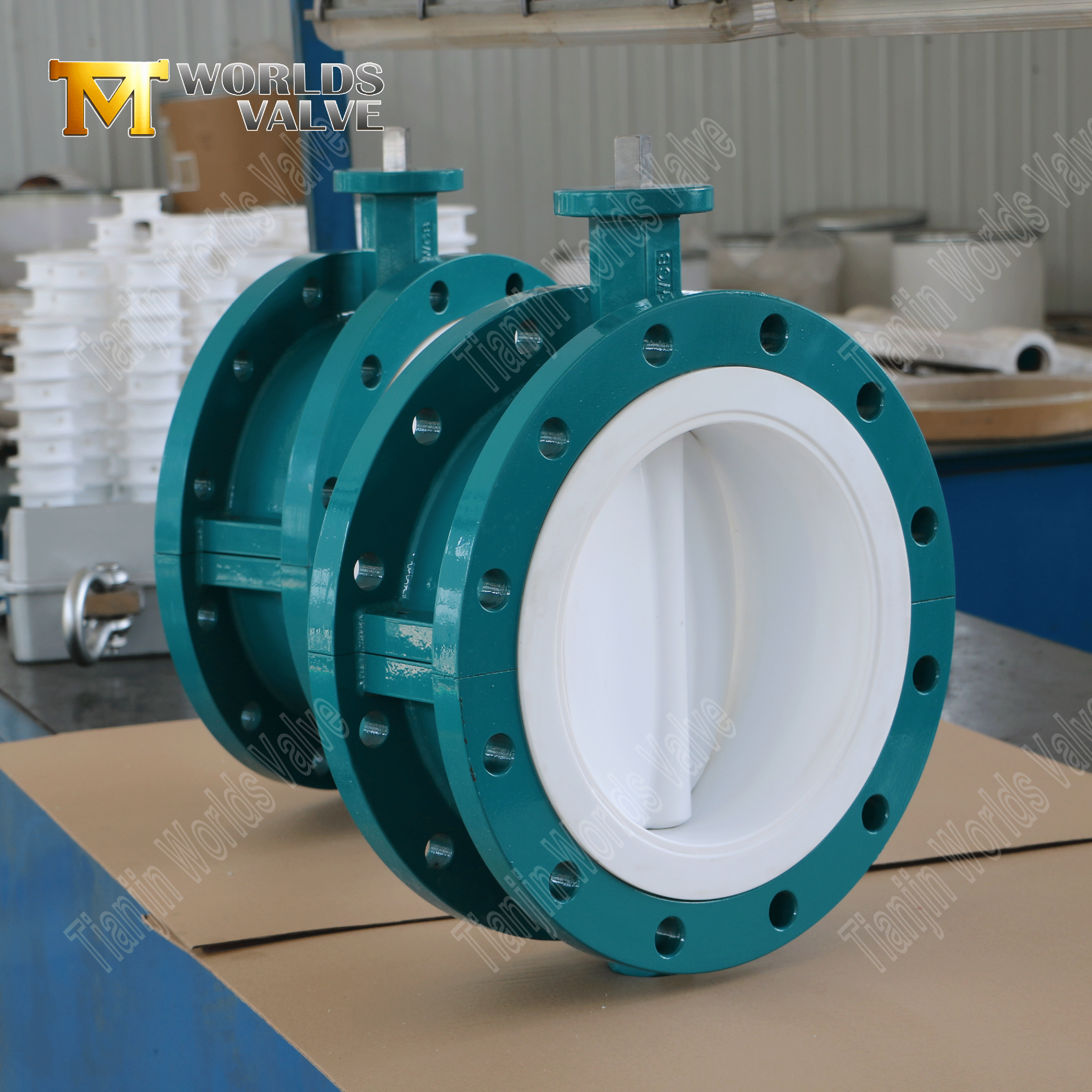

2. Двухсекционная конструкция корпуса для простоты обслуживания.

• Упрощенная разборка: конструкция, состоящая из двух частей, позволяет открывать клапан для проверки, очистки или замены седла, не снимая клапан с трубопровода.

• Сокращение времени простоя: быстрый доступ к внутренним компонентам сводит к минимуму время обслуживания критически важных технологических линий.

• Увеличенный срок службы. Возможность обслуживания клапана без нарушения работы трубопровода упрощает управление запасными частями и продлевает общий срок службы системы.

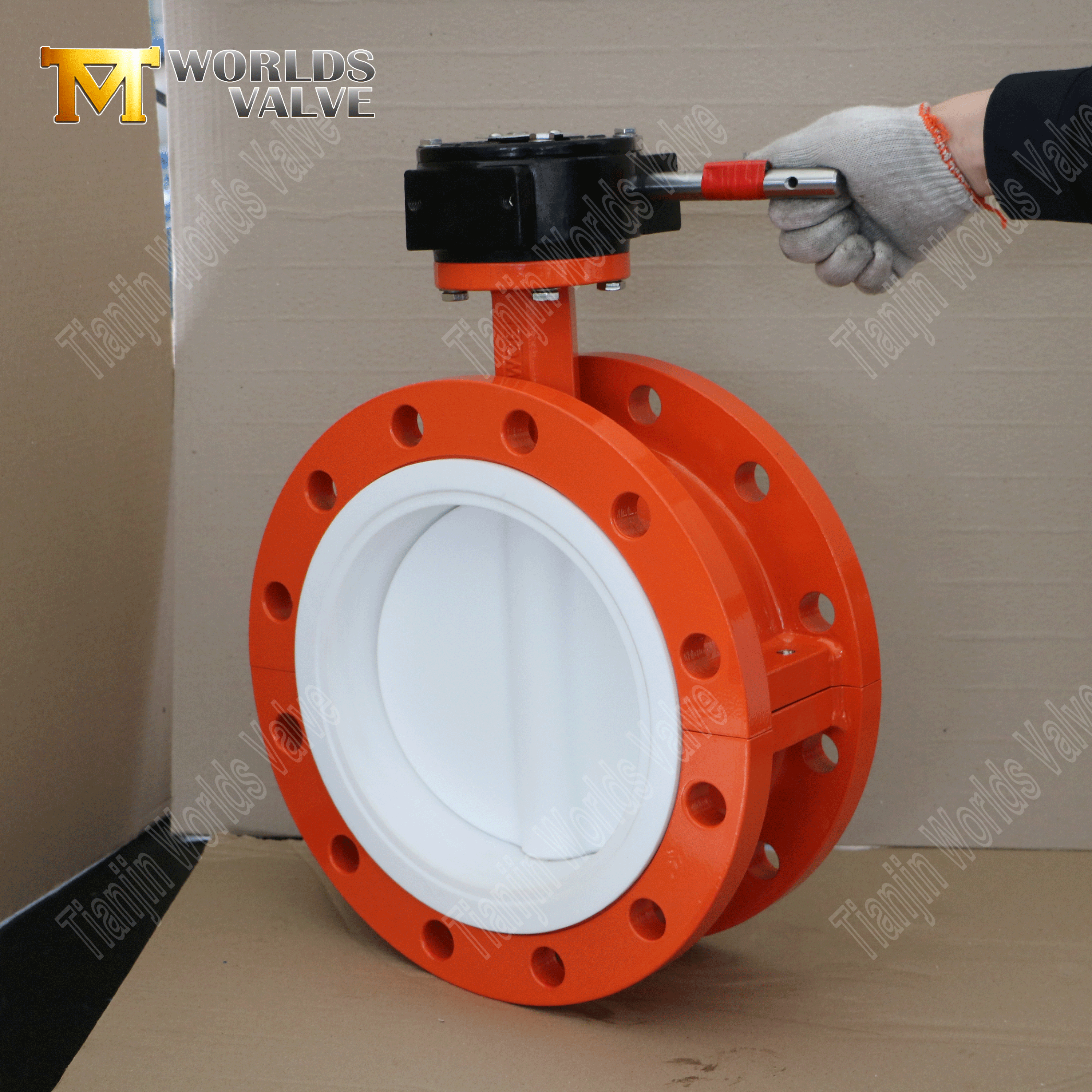

3. Работа червячной передачи для управления высоким крутящим моментом

• Плавная и легкая работа. Редуктор обеспечивает значительное механическое преимущество, делая ручное управление клапанами большего размера (до DN600) плавным и управляемым.

• Самоблокирующийся механизм: конструкция червячной передачи надежно удерживает диск в любом положении, не допуская его проскальзывания, обеспечивая стабильное регулирование потока.

• Четкая индикация положения: оператор редуктора оснащен визуальным индикатором положения для быстрой и наглядной проверки состояния клапана.

4. Прочная конструкция WCB из углеродистой стали.

• Высокопрочный материал: корпус клапана отлит из WCB (ASTM A216 Grade WCB), что обеспечивает хорошие механические свойства и свариваемость для промышленного применения.

• Прочное внешнее покрытие: стандартное внешнее покрытие защищает от атмосферной коррозии; доступны дополнительные покрытия для суровых условий эксплуатации.

• Надежные фланцевые соединения: встроенные фланцевые соединения обеспечивают жесткое, герметичное соединение с трубопроводом, подходящее для стационарной установки.

5. Настраиваемые спецификации для гибкости проекта.

• Номинальные значения давления: доступны для PN10, PN16, класса 150 и других номиналов, как указано.

• Стандарты фланцев: Соответствуют EN 1092, ANSI B16.5, AS2129 или другим международным стандартам.

• Диапазон размеров: Доступны диаметры от меньших до DN600, что позволяет удовлетворить широкий спектр требований к трубопроводам.

• Варианты срабатывания: Может быть оснащен электрическими или пневматическими приводами для автоматического управления.

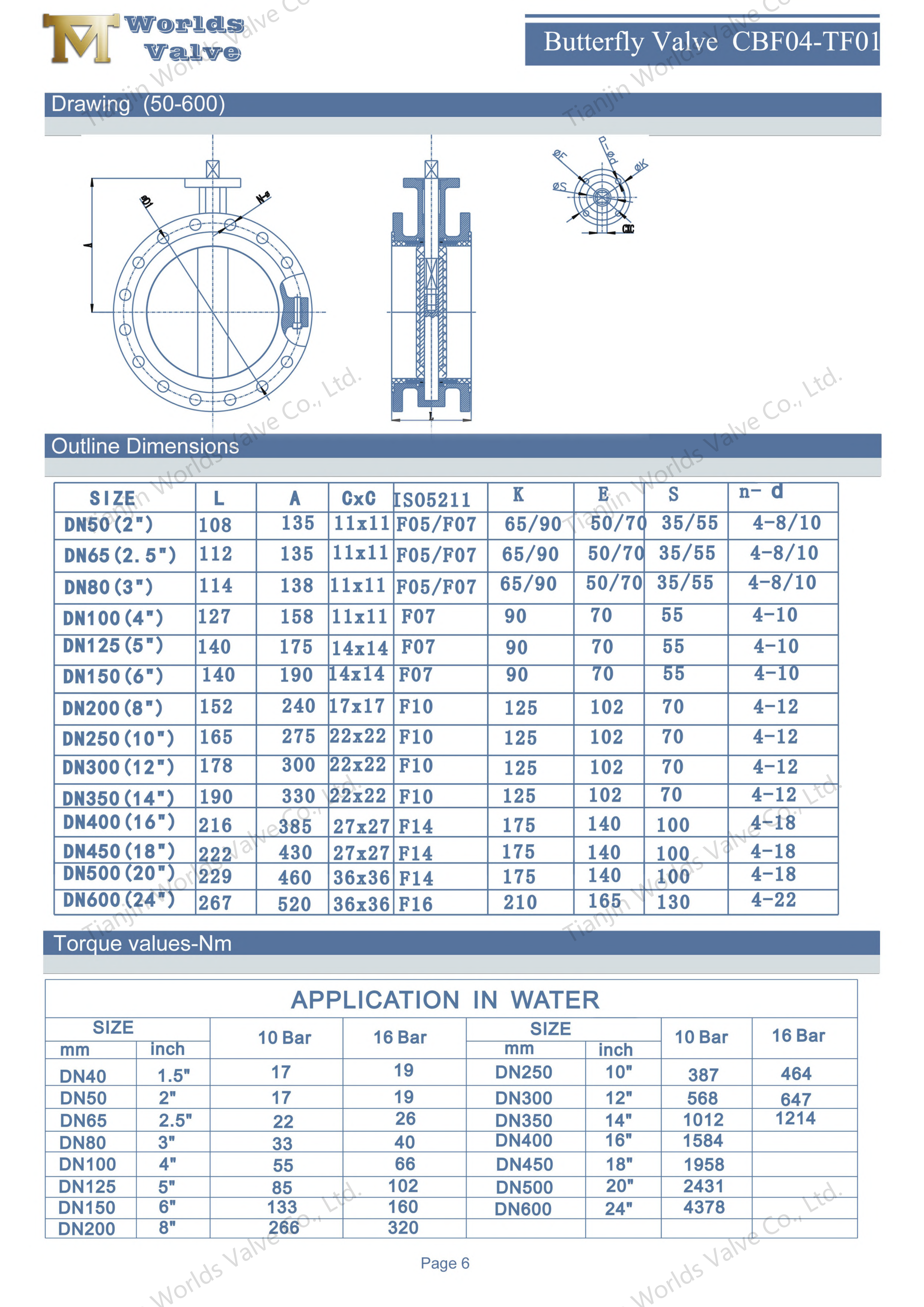

Стандарт:

Почему стоит выбрать Tianjin Worlds Valve?

• Опыт работы с материалами: мы специализируемся на производстве клапанов с футеровкой и капсулами из ПТФЭ, обеспечивая стабильное качество покрытия и надежную работу в коррозионно-активных средах.

• Специалисты по проектированию двухкомпонентных клапанов: Наша команда инженеров понимает важнейшие требования к конструкции двухкомпонентных клапанов, обеспечивая точную посадку и легкий доступ для обслуживания.

• Гибкость OEM/ODM: мы предлагаем обширную индивидуальную настройку — номинальное давление, стандарты фланцев, варианты приводов и специальные покрытия — в точном соответствии с вашими спецификациями.

• Сертифицированное качество: предприятие сертифицировано по стандарту ISO 9001, имеет сертификаты CE, UKCA и другие международные сертификаты, доступные по запросу.

• Глобальный опыт: Поставка клапанов химическим, фармацевтическим и промышленным клиентам по всему миру с надежной логистикой и поддержкой документации.

Типичные применения:

Этот клапан является идеальным решением для многих отраслей промышленности, где требуется надежная и ремонтопригодная изоляция:

• Химические перерабатывающие заводы

• Фармацевтическое производство

• Нефтехимические предприятия

• Системы очистки воды высокой степени чистоты

• Линии обработки кислоты и растворителей

• Применение в промышленных агрессивных средах

Заключение:

Двухкомпонентный фланцевый дисковый затвор с диском с футеровкой из ПТФЭ и седлом из ПТФЭ от Tianjin Worlds Valve Co., Ltd. предлагает надежное решение для работы с агрессивными средами. Полностью смачиваемая поверхность из ПТФЭ обеспечивает исключительную химическую стойкость, а конструкция корпуса, состоящая из двух частей, упрощает обслуживание. Доступный в размерах до DN600 с настраиваемыми номинальными значениями давления и стандартами фланцев, этот клапан предназначен для удовлетворения строгих требований химической, фармацевтической и промышленной промышленности.

Если ваш процесс требует коррозионностойких характеристик, подкрепленных производственным опытом, выберите Tianjin Worlds Valve Co., Ltd.

Свяжитесь с нами сегодня , чтобы обсудить ваше конкретное номинальное давление, стандарт фланца и требования к размеру для индивидуального предложения.
