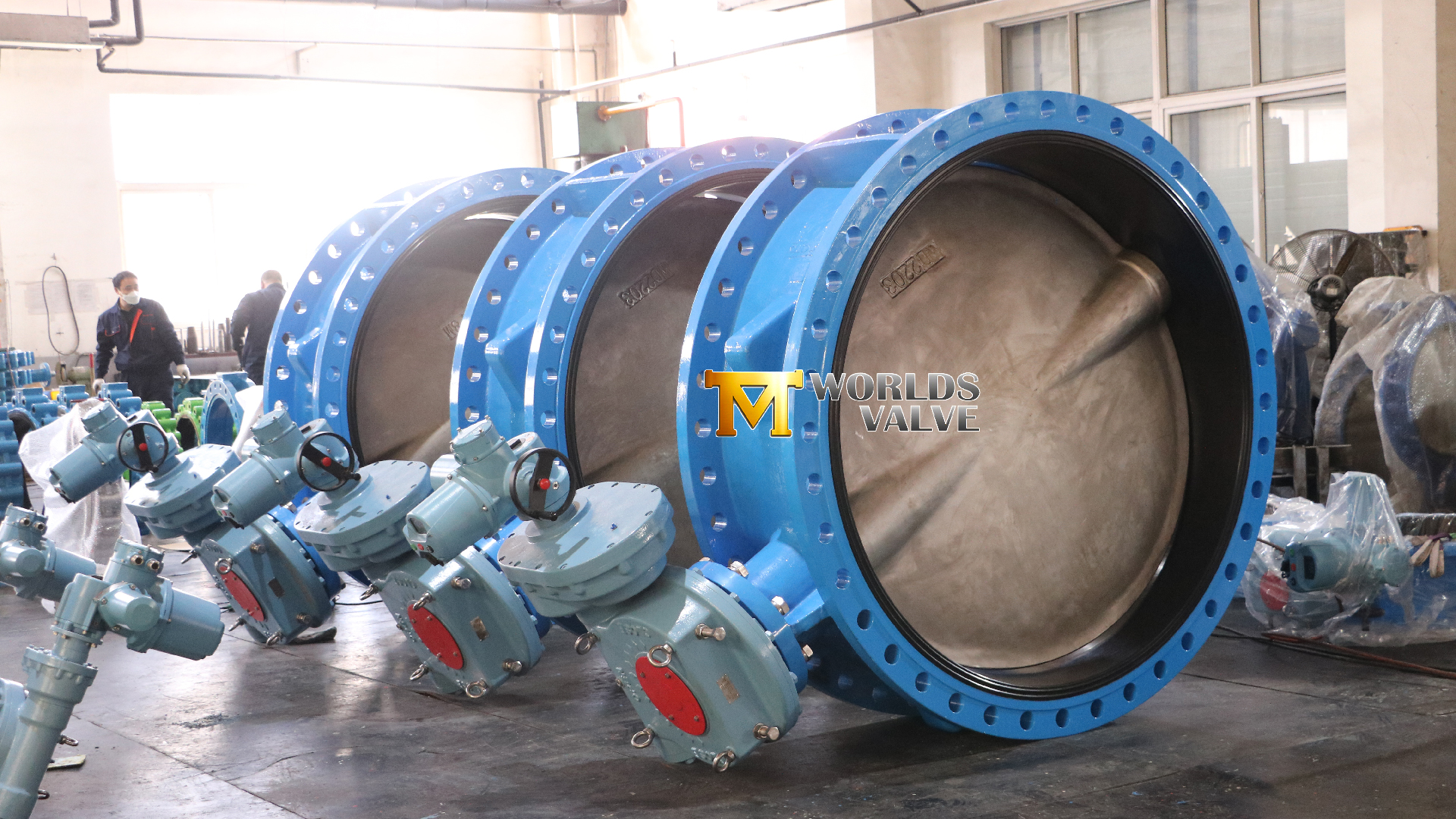

Двухфланцевый дисковый затвор – создан для тяжелых условий эксплуатации и систем с высоким расходом

Введение:

Кастомизация: Все материалы, размеры и номинальное давление могут быть изменены в соответствии с требованиями заказчика

Тип: CBF02-TF01--Каталог продукции

Ключевые особенности и преимущества:

1. Двойное фланцевое соединение – максимальная жесткость

• Встроенные фланцы на обоих концах. Клапан крепится болтами непосредственно к сопрягаемым фланцам трубы с обеих сторон, обеспечивая наиболее надежное и жесткое соединение — отсутствие смещения под нагрузкой в трубе.

• Более простая установка. Благодаря встроенным фланцам клапан проще монтировать и выравнивать. Никаких сложных процедур центрирования – просто прикрутите его на место.

• Двунаправленное тупиковое обслуживание – поддерживает изоляцию и удаление секций трубы с обеих сторон, в то время как клапан остается закрытым и герметичным — возможности, которые не могут обеспечить межфланцевые клапаны.

2. Материал корпуса – ковкий чугун (GGG40)

• Высокая прочность — Обеспечивает прочность на разрыв примерно в два раза выше, чем у серого чугуна, идеальна для эксплуатации при давлении PN16 и в условиях скачков давления.

• Ударопрочность – структура шаровидного графита обеспечивает исключительную прочность, выдерживая механические удары и вибрацию.

• Защита от коррозии–в сочетании со стандартным эпоксидным покрытием (минимум 250 мкм) обеспечивает надежную коррозионную стойкость при работе с водой и сточными водами.

3. Материал диска – нержавеющая сталь CF8M (AISI 316)

• Превосходная коррозионная стойкость—отличная устойчивость к точечной и щелевой коррозии, особенно в хлоридных средах и морской воде.

• Широкая химическая совместимость–Подходит для воды, сточных вод, мягких химикатов, кислот и щелочей.

• Гигиеничность и нетоксичность–безопасен для питьевой воды, пищевой промышленности и фармацевтических применений.

4. Материал седла – вулканизированная резина EPDM

• Нулевой путь утечки — химически соединен с корпусом без зазоров и щелей между седлом и корпусом клапана, что исключает потенциальные пути утечки.

• Полная изоляция металла. Вулканизированный вкладыш полностью герметизирует все смачиваемые металлические поверхности, полностью изолируя корпус из ковкого чугуна от технологической жидкости.

• Устранение необходимости использования фланцевых прокладок – Вулканизированное седло доходит до внешнего края корпуса клапана и служит встроенным фланцевым уплотнением – на один вышедший из строя компонент меньше.

5. Электропривод – автоматическое управление

• Четвертьоборотный режим – поворачивает диск на 90° для открытия или закрытия, обеспечивая быстрое и точное управление потоком.

• Двухпозиционное или модулирующее–доступно в переключающем или модулирующем исполнении с обратной связью 4–20 мА для интеграции ПЛК и SCADA.

• Ручное управление – включает маховик для ручного управления во время перебоев в подаче электроэнергии или технического обслуживания.

Приложения

Этот фланцевый дроссельный клапан широко используется во многих отраслях промышленности:

• Водоснабжение и распределение– Муниципальные водопроводы, насосные станции, распределительные сети.

• Сооружения по очистке сточных вод – канализационные линии, очистные сооружения, системы сточных вод.

• Системы HVAC – системы охлажденной воды, горячей воды, градирни.

• Производство электроэнергии – контуры охлаждающей воды, конденсаторные системы.

• Химическая обработка–Коррозионные жидкости, кислоты, щелочи (с диском CF8M и вулканизированным седлом).

• Системы противопожарной защиты – пожарные водопроводы, спринклерные системы.

• Опреснение и морская промышленность – обработка морской воды с помощью диска CF8M для защиты от коррозии.

Гарантия качества и сертификаты

Мы работаем в соответствии с системой управления качеством ISO 9001:2015, проверенной LRQA. Каждый двухфланцевый дроссельный клапан подвергается:

100% испытание давлением (корпус и седло) согласно EN 12266-1 или API 598.

Проверка размеров по утвержденным чертежам.

Проверка материала с помощью отслеживаемых сертификатов заводских испытаний (MTC).

Наши сертификаты:

• ISO 9001:2015–Система менеджмента качества

• CE–Соответствие требованиям безопасности ЕС

• UKCA–Оценка соответствия Великобритании

• WRAS–Разрешение на использование питьевой воды в Великобритании (доступно по запросу)

• ACS Французский сертификат здоровья (предоставляется по запросу)

• DNV / ABS–Морское одобрение (доступно по запросу)

Проектирование и производство соответствуют стандартам EN 593, API 609 и AWWA C504.

Почему стоит выбрать Tianjin Worlds Valve?

Свяжитесь с нами – настройте свой двухфланцевый клапан сегодня

Нужна ли вам конфигурация PN16 с электрическим приводом или полностью индивидуальная конструкция из специальных материалов, большего диаметра или других приводов, мы готовы изготовить по вашей спецификации.

Отправьте нам свой запрос с помощью:

• Требуемый размер и номинальное давление

• Тип носителя и рабочая температура

• Предпочтительная комбинация материалов

• Тип привода и требования к управлению

• Целевое количество и порт назначения

Наш отдел продаж ответит в течение 24 часов и предоставит конкурентоспособное ценовое и техническое предложение.

Мы тепло приглашаем вас посетить нашу фабрику в Тяньцзине. Давайте вместе построим ваш клапан.
