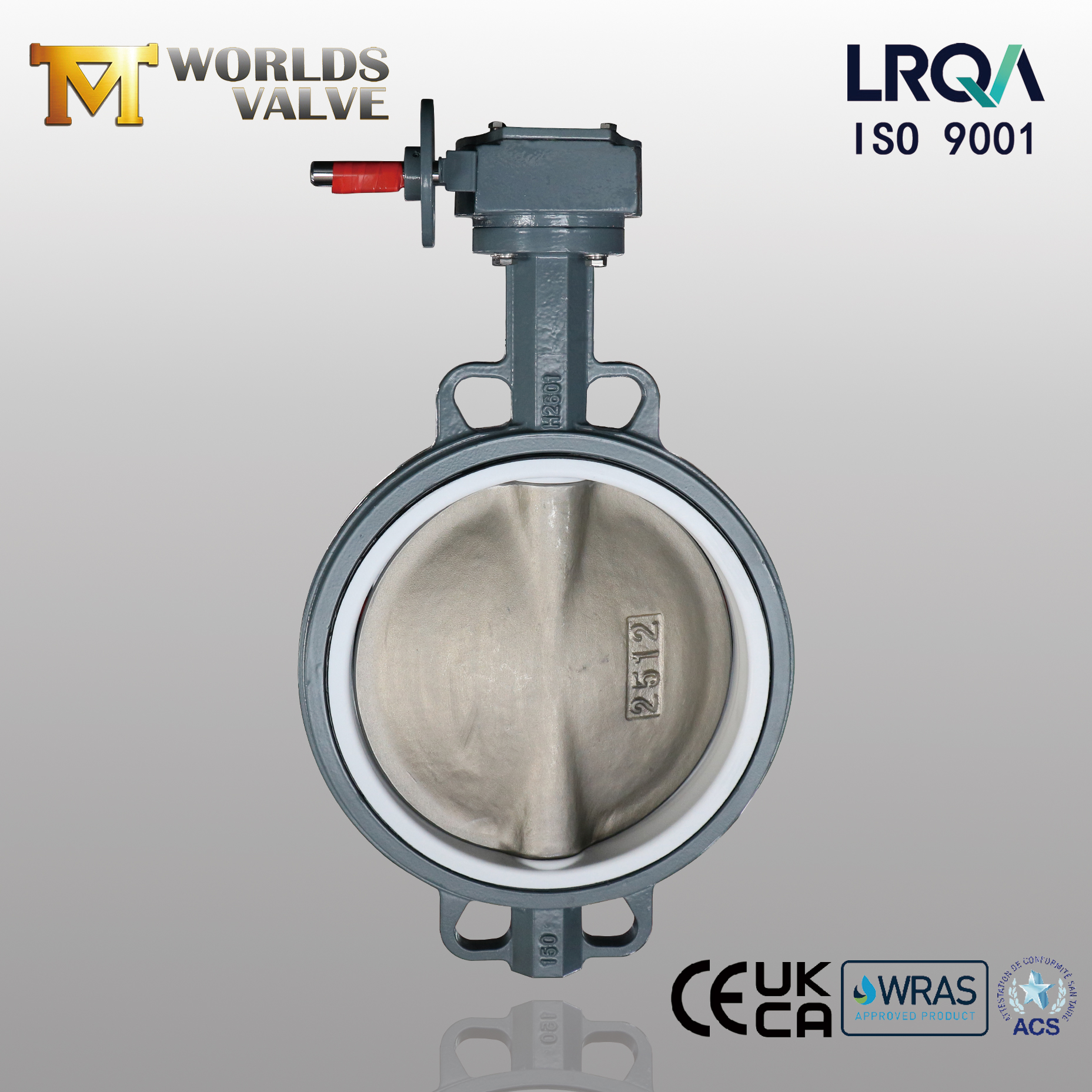

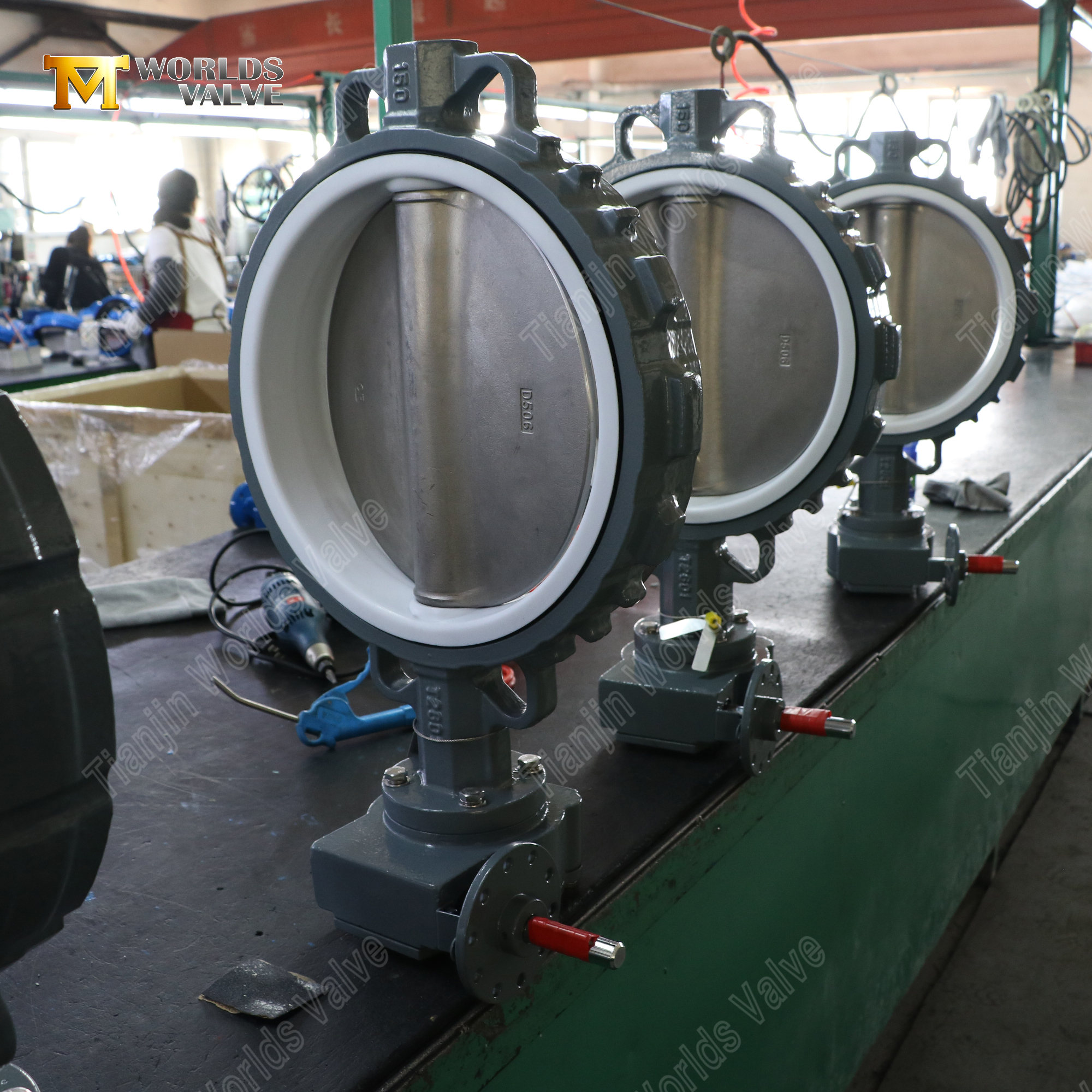

Дисковый затвор-бабочка из ковкого чугуна с седлом из ПТФЭ и диском CF8M

Обзор продукта

Корпус клапана отлит из ковкого чугуна GGG40/500-7 и покрыт прочным эпоксидным покрытием для внешней защиты от коррозии. Седло из ПТФЭ (политетрафторэтилена) полностью устойчиво практически ко всем промышленным химикатам и имеет самосмазывающуюся антипригарную поверхность, которая снижает рабочий крутящий момент и предотвращает прилипание среды. Диск CF8M (AISI 316) обеспечивает исключительную устойчивость к точечной коррозии и общей коррозии, особенно в средах, содержащих хлориды.

Червячный привод обеспечивает большое механическое преимущество, делая ручное управление плавным и легким даже для клапанов больших размеров (обычно от DN200 и выше). Редуктор самоблокирующийся, надежно удерживает диск в любом положении, не допуская его проскальзывания. На корпусе редуктора имеется четкий визуальный индикатор положения.

Компактная межфланцевая конструкция позволяет осуществлять прямую установку между стандартными фланцами трубопровода (EN 1092, ANSI B16.5 и т. д.) с использованием сквозных болтов, что позволяет сэкономить место, вес и стоимость установки. При необходимости верхний фланец может быть обработан в соответствии со стандартами ISO 5211 для установки привода в будущем.

Доступный в размерах от DN50 до DN600 (от 2 до 24 дюймов) с настраиваемыми номинальными давлениями (PN10, PN16, класс 150 и т. д.), этот клапан является надежным выбором для химической, нефтехимической, фармацевтической, водоочистной и других коррозийных применений.

Как надежный китайский производитель OEM, мы производим этот клапан строго в соответствии со спецификациями заказчика: материал корпуса, материал диска, номинальное давление, сверление фланца, цвет эпоксидной смолы и варианты срабатывания - все это настраиваются по индивидуальному заказу.

Представлять:

Вафельный клапан-бабочка | Корпус из ковкого чугуна | Сиденье из ПТФЭ | Диск CF8M | Оператор механизма

Tianjin Worlds Valve Co., Ltd. – ваш надежный источник надежного и экономичного регулирования расхода

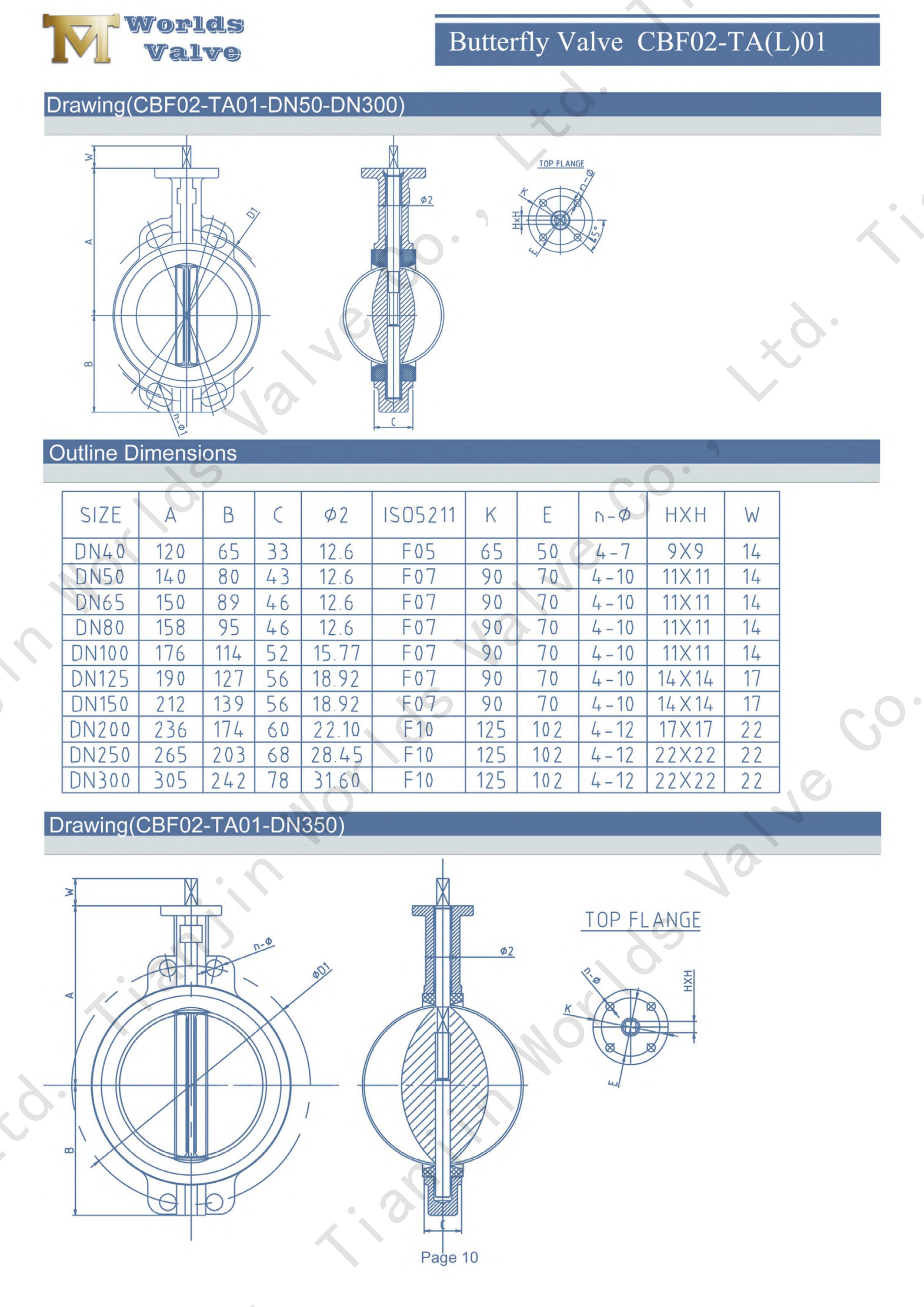

CBF02-TA01 — Подробная информация о продукте

Ключевые особенности и преимущества:

1. Седло из ПТФЭ обеспечивает превосходную химическую стойкость и низкий крутящий момент.

• ПТФЭ инертен практически ко всем кислотам, щелочам, растворителям и окислителям.

• Самосмазывающаяся поверхность снижает рабочий крутящий момент и предотвращает скопление среды.

• Обеспечивает герметичное перекрытие в широком диапазоне температур (от -35℃ до +200℃).

2. Диск из нержавеющей стали CF8M для защиты от коррозии.

• CF8M (AISI 316) обеспечивает превосходную стойкость к точечной, щелевой коррозии и общей коррозии.

• Подходит для морской воды, рассола, кислых и богатых хлоридами сред.

• Обеспечивает длительный срок службы при минимальном обслуживании.

3. Червячный привод для легкой и безопасной работы.

• Высокое передаточное число снижает ручное усилие, что идеально подходит для больших диаметров или более высоких давлений.

• Самоблокирующийся механизм надежно удерживает диск под любым углом, не допуская его сноса.

• Визуальный индикатор положения позволяет быстро проверить состояние.

4. Корпус из ковкого чугуна с эпоксидным покрытием.

• Ковкий чугун GGG40 обеспечивает высокую прочность, ударопрочность и структурную целостность.

• Эпоксидное покрытие (стандартно 250 мкм, доступен любой цвет RAL) защищает от внешней коррозии.

• Компактная конструкция пластины экономит место и вес.

5. Настраиваемая гибкость OEM

• Диапазон размеров DN50–DN600, номинальное давление PN10/PN16/класс 150.

• Материалы корпуса, диска, седла могут быть изменены по желанию заказчика.

• Для установки привода доступен верхний фланец ISO 5211.

• Стандарты фланцев: EN 1092, ANSI B16.5, AS2129, JIS и т. д.

Стандарт:

Почему стоит выбрать Tianjin Worlds Valve?

• Мы изготавливаем арматуру строго по техническому заданию заказчика, а также предоставляем профессиональные рекомендации по выбору материалов и монтажу.

• Наш опыт работы с клапанами с седлами из ПТФЭ и дисками CF8M обеспечивает правильное применение материалов для коррозийных и высокочистых условий эксплуатации.

• Полная документация, включая сертификаты материалов и протоколы испытаний, предоставляется вместе с каждым заказом.

• Наше предприятие, сертифицированное по стандарту ISO 9001, поддерживает глобальный экспорт. Такие сертификаты, как CE, UKCA, WRAS и ACS, доступны по запросу.
