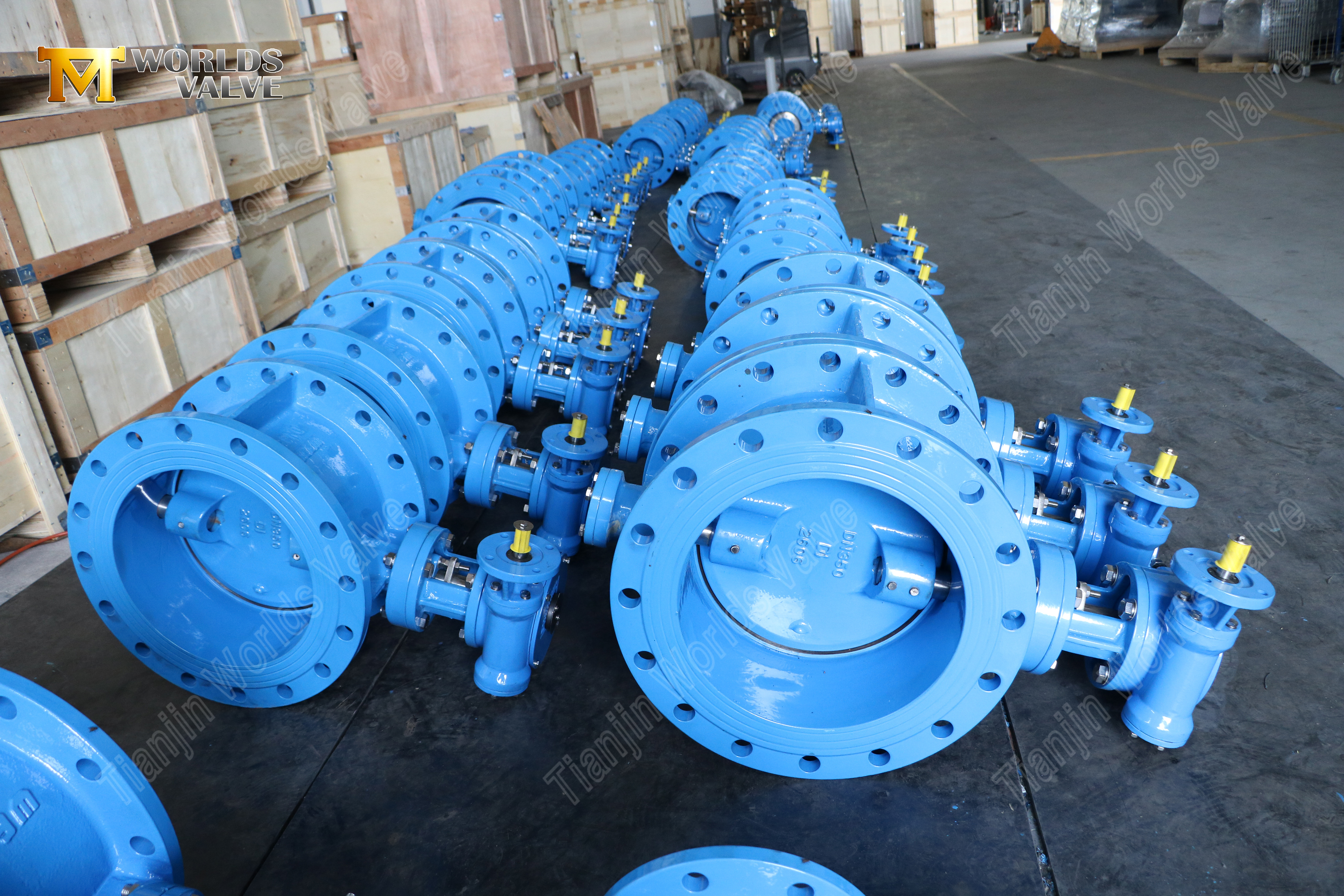

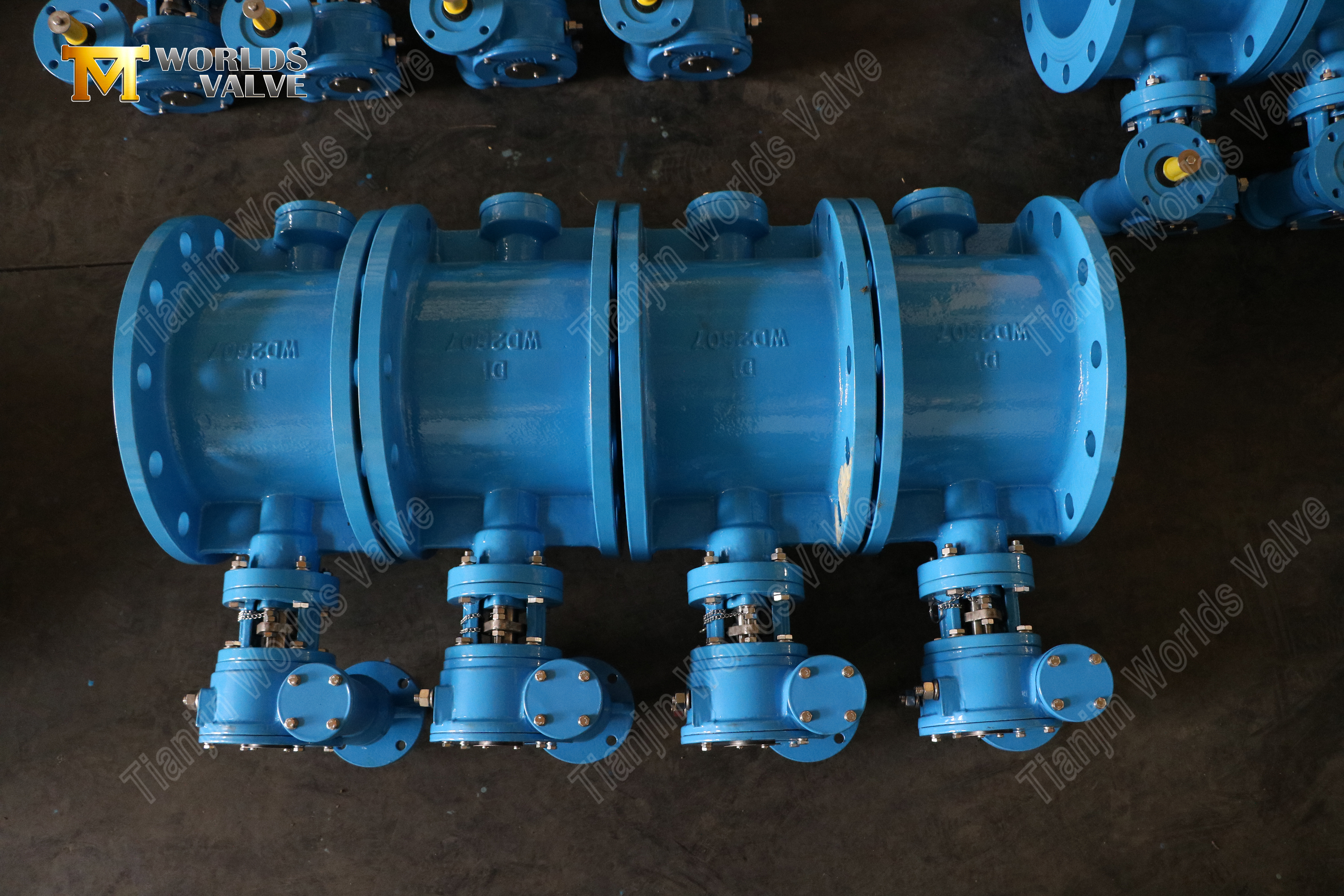

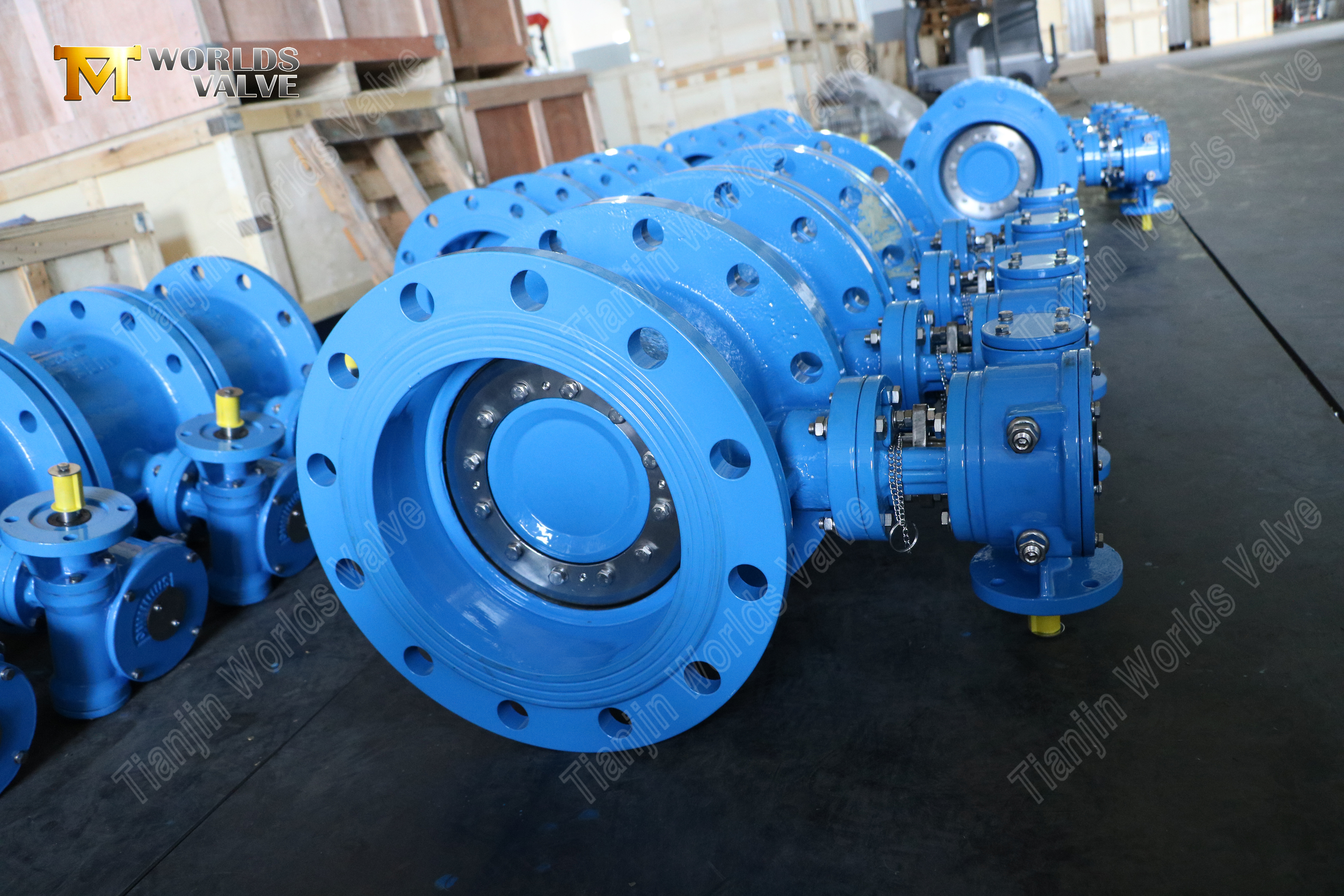

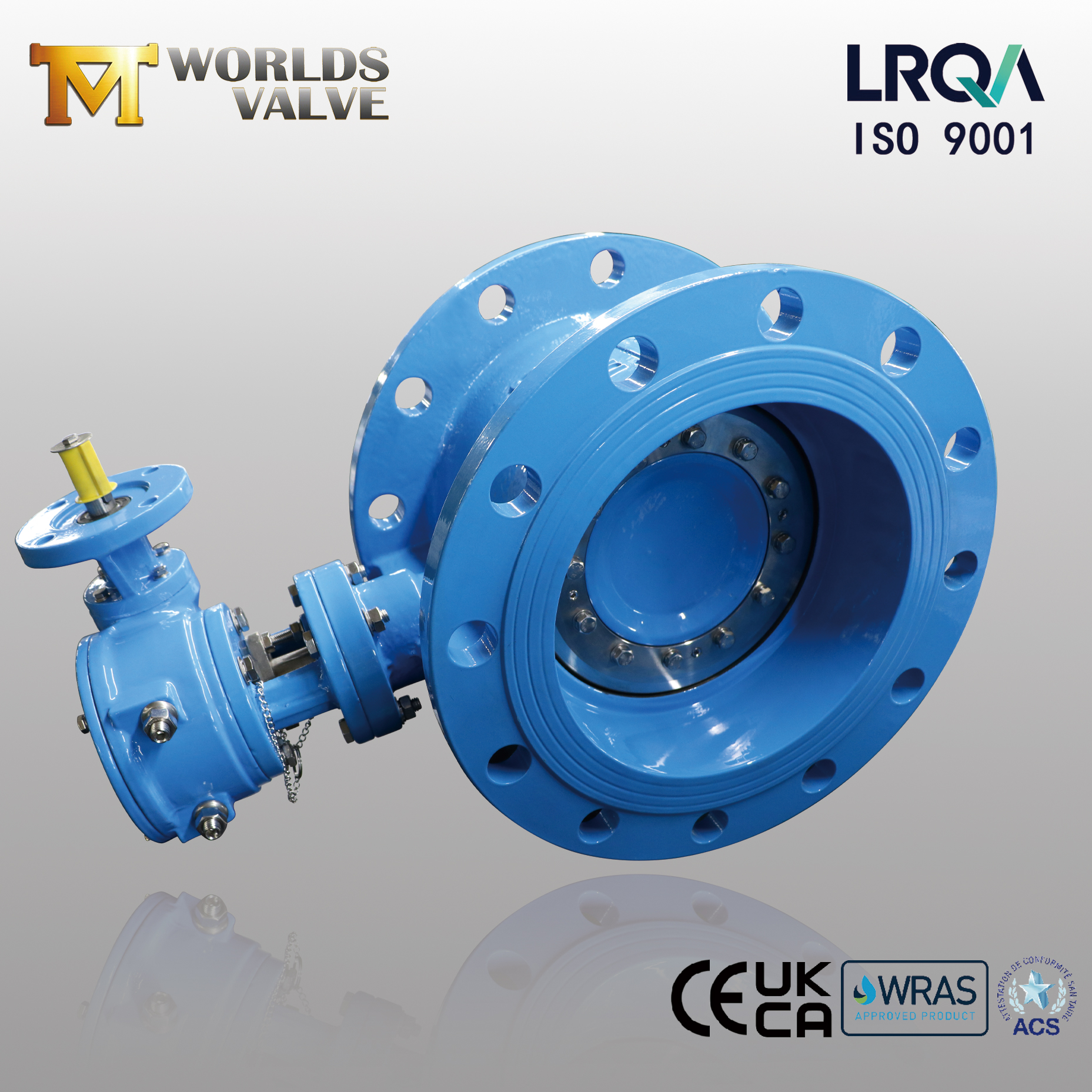

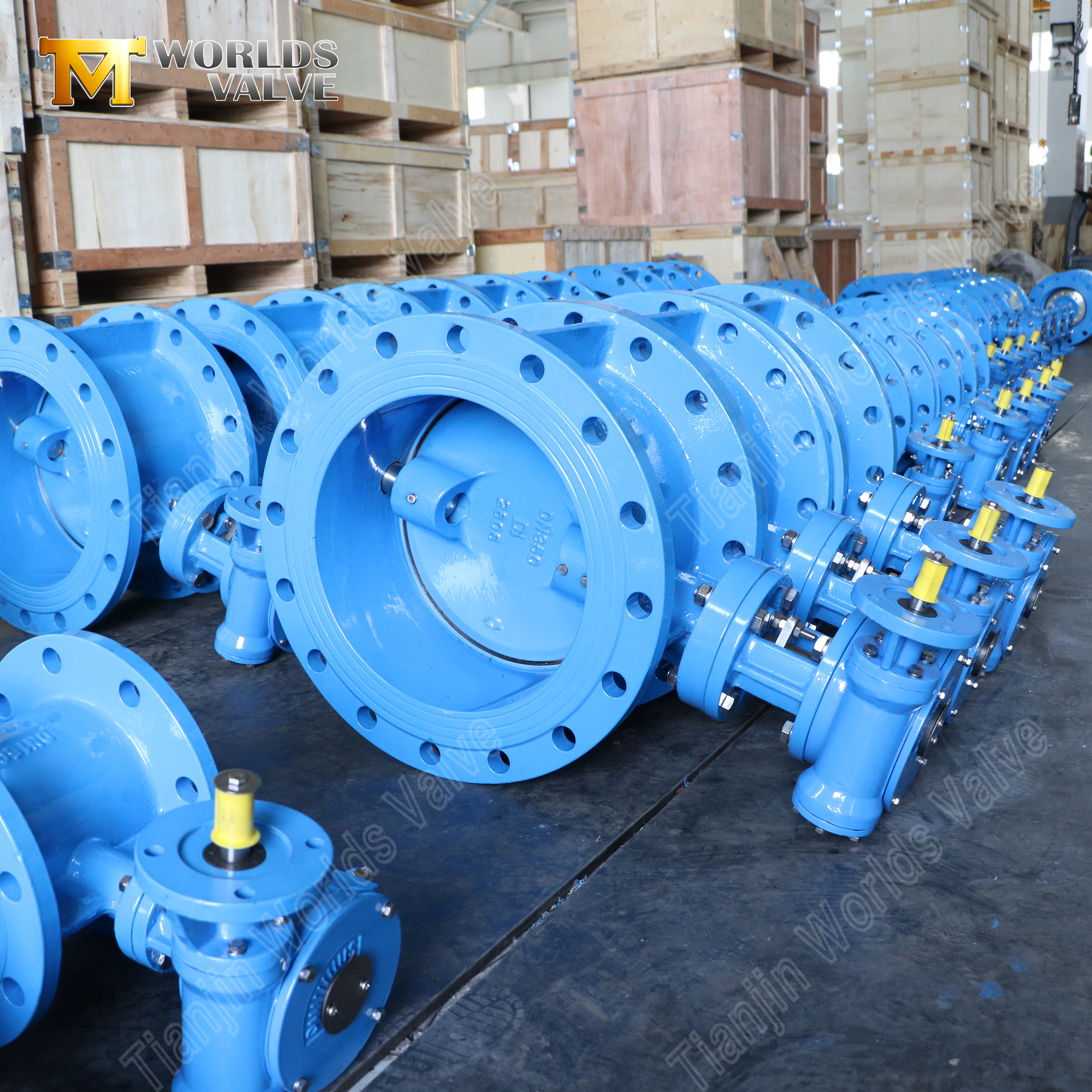

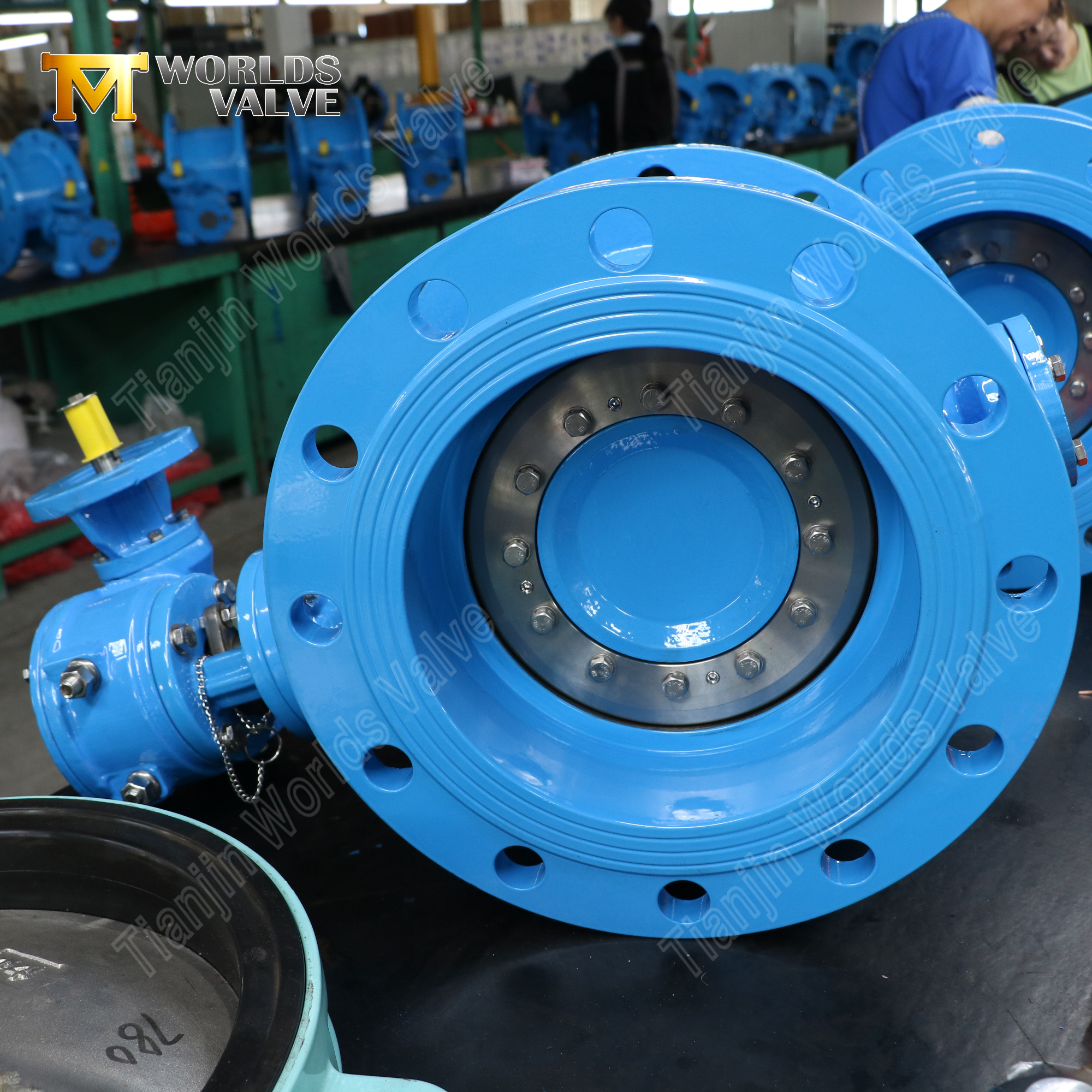

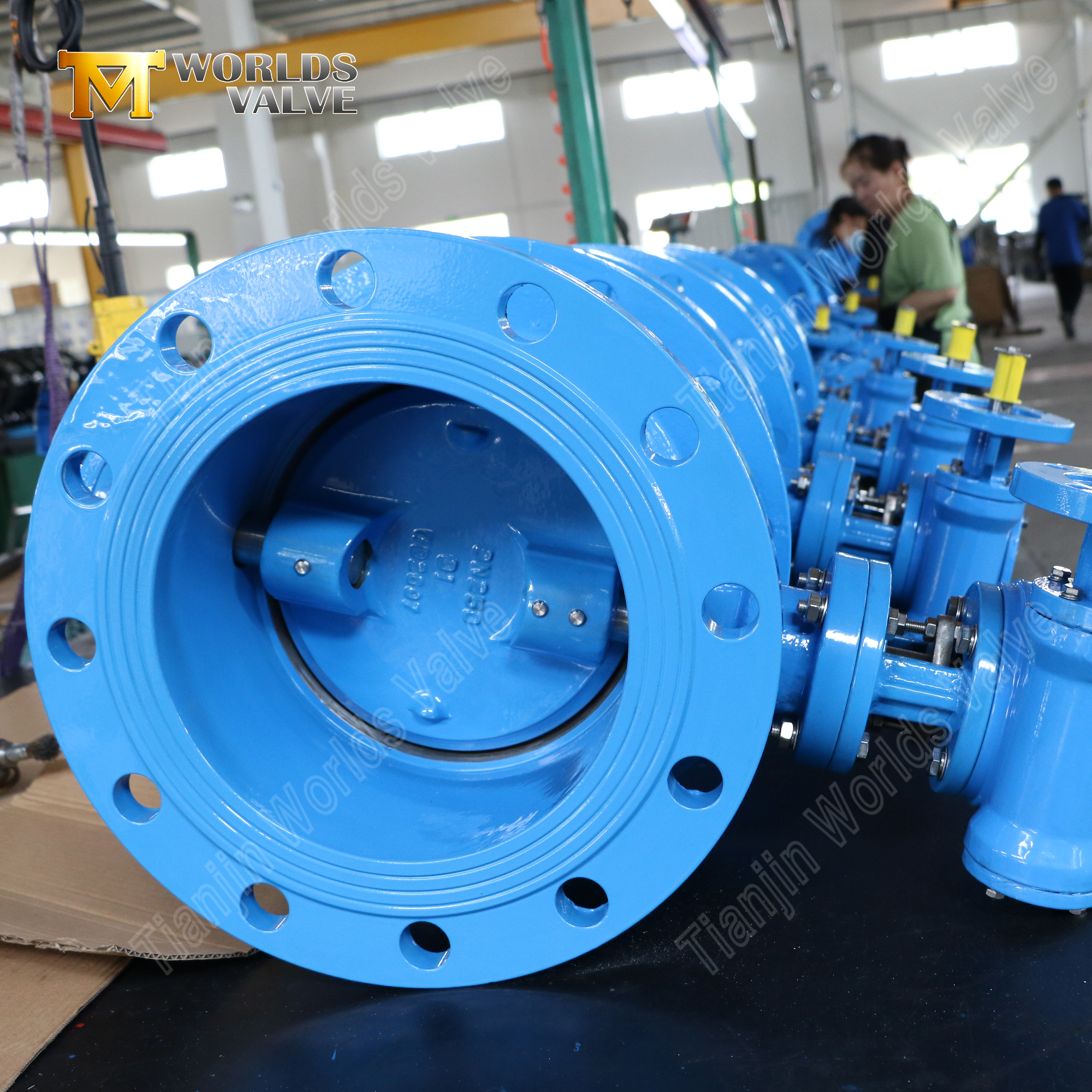

Дисковый затвор с двойным эксцентриситетом, электрическим приводом и маховиком – низкий крутящий момент, длительный срок службы

Обзор продукта

Дроссельный затвор с двойным смещением, также известный как дроссельный затвор с двойным эксцентриком, представляет собой значительный шаг вперед по сравнению с традиционными концентрическими конструкциями. В концентрическом клапане диск и седло остаются в постоянном контакте на протяжении всего цикла открытия и закрытия, вызывая постоянное трение, которое приводит к преждевременному износу седла и высокому рабочему крутящему моменту. Конструкция с двойным смещением решает эту проблему за счет смещения оси штока в двух направлениях – как от центральной линии диска, так и от средней линии клапана, в результате чего диск поднимается от седла сразу после открытия. Уже после нескольких градусов поворота сжатие уплотнения полностью ослабляется, что устраняет трение скольжения и обеспечивает меньший рабочий момент, увеличенный срок службы седла и герметичное закрытие даже после тысяч циклов.

Эта 10-дюймовая модель имеет корпус и диск из ковкого чугуна (EN-GJS-400-15), седло из нержавеющей стали 304, шток из нержавеющей стали 420 и электрический привод с червячной передачей и маховиком с эпоксидным покрытием RAL 5015. Доступный в размерах от DN100 до DN1800, этот клапан идеально подходит для водоснабжения, очистки сточных вод, производства электроэнергии и промышленного применения. Как производитель OEM, сертифицированный LRQA по стандарту ISO 9001:2015, с более чем 19-летним опытом экспорта, мы предлагаем полностью настраиваемые решения — материалы, размеры, номинальные давления, стандарты фланцев, покрытия и приводы — все с учетом ваших спецификаций.

Представлять:

Поворотный клапан с двойным смещением | Корпус и диск DI | 304 Сиденье | SS420 Вынос | ЭН 593

Tianjin Worlds Valve Co., Ltd. — ваш надежный источник надежного и экономичного регулирования расхода

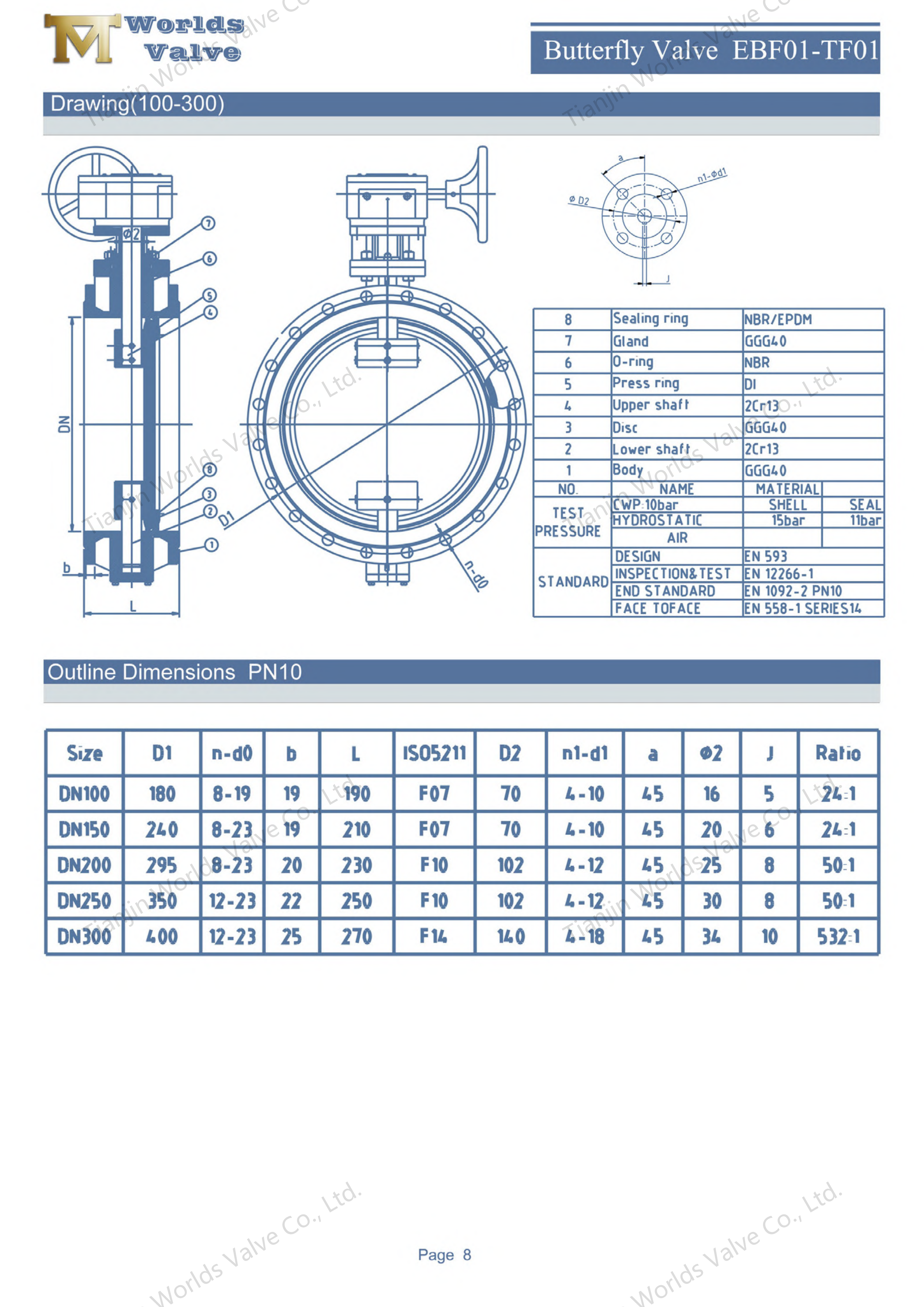

EBF01-TF01 — Подробная информация о продукте

Технические характеристики

Ключевые особенности и преимущества

1. Конструкция с двойным смещением – меньше трения, более длительный срок службы.

• Устраняет трение скольжения . Геометрия с двойным смещением заставляет диск отрываться от седла сразу после открытия, устраняя постоянное трение, изнашивающее концентрические клапаны. Это означает значительно более длительный срок службы седла и диска.

• Меньший рабочий крутящий момент . Благодаря устранению трения уже после нескольких градусов поворота клапану требуется значительно меньший крутящий момент для работы. Это позволяет использовать более экономичные приводы меньшего размера и более плавное ручное управление.

• Герметичное закрытие – конструкция с двойным смещением обеспечивает плотное прилегание диска к седлу из нержавеющей стали 304 в закрытом состоянии, обеспечивая герметичность с нулевой утечкой, сертифицированную по стандарту API 598, даже после тысяч циклов.

2. Двойное фланцевое соединение – максимальная жесткость

• Встроенные фланцы на обоих концах . Клапан крепится болтами непосредственно к сопрягаемым фланцам трубы с обеих сторон, обеспечивая наиболее надежное и жесткое соединение — идеальное решение для систем большого диаметра и высокого расхода.

• Двунаправленное тупиковое обслуживание – поддерживает изоляцию и удаление секций трубы с обеих сторон, в то время как клапан остается закрытым и герметичным.

• Более простое выравнивание – встроенные фланцы упрощают монтаж и центрирование между фланцами трубопровода – никаких сложных процедур выравнивания.

3. Материал корпуса и диска – ковкий чугун EN-GJS-400-15 (GGG40).

• Высокая прочность – обеспечивает прочность на разрыв ≥400 МПа и предел текучести ≥250 МПа, обеспечивая надежную работу при скачках давления.

• Превосходное удлинение. Удлинение минимум 15 % гарантирует, что материал выдерживает тепловое расширение и нагрузки на трубопровод без растрескивания.

• Ударопрочность . Структура шаровидного графита обеспечивает исключительную прочность, выдерживая механические удары и вибрацию.

4. Материал седла – нержавеющая сталь 304.

• Превосходная коррозионная стойкость – нержавеющая сталь 304 устойчива к окислению и коррозии в воде, сточных водах и мягких химических средах.

• Долговечность жесткого уплотнения. Уплотняющая поверхность «металл-металл» обеспечивает превосходную износостойкость по сравнению с конструкциями с мягким седлом, что делает его идеальным для более высоких температур и сложных условий эксплуатации.

• Длительный срок службы . Седло 304 сохраняет свою герметичную геометрию на протяжении тысяч циклов, обеспечивая стабильное герметичное перекрытие.

5. Материал стержня – нержавеющая сталь SS420.

• Высокая прочность – значительно более высокая прочность на разрыв, чем у нержавеющей стали 304/316, что обеспечивает надежную передачу крутящего момента даже в клапанах большого диаметра.

• Износостойкость – закаленная поверхность устойчива к истиранию и истиранию во время многократной езды на велосипеде.

• Противовыбросовая конструкция – удерживающий механизм предотвращает случайное выбрасывание штока при скачках давления.

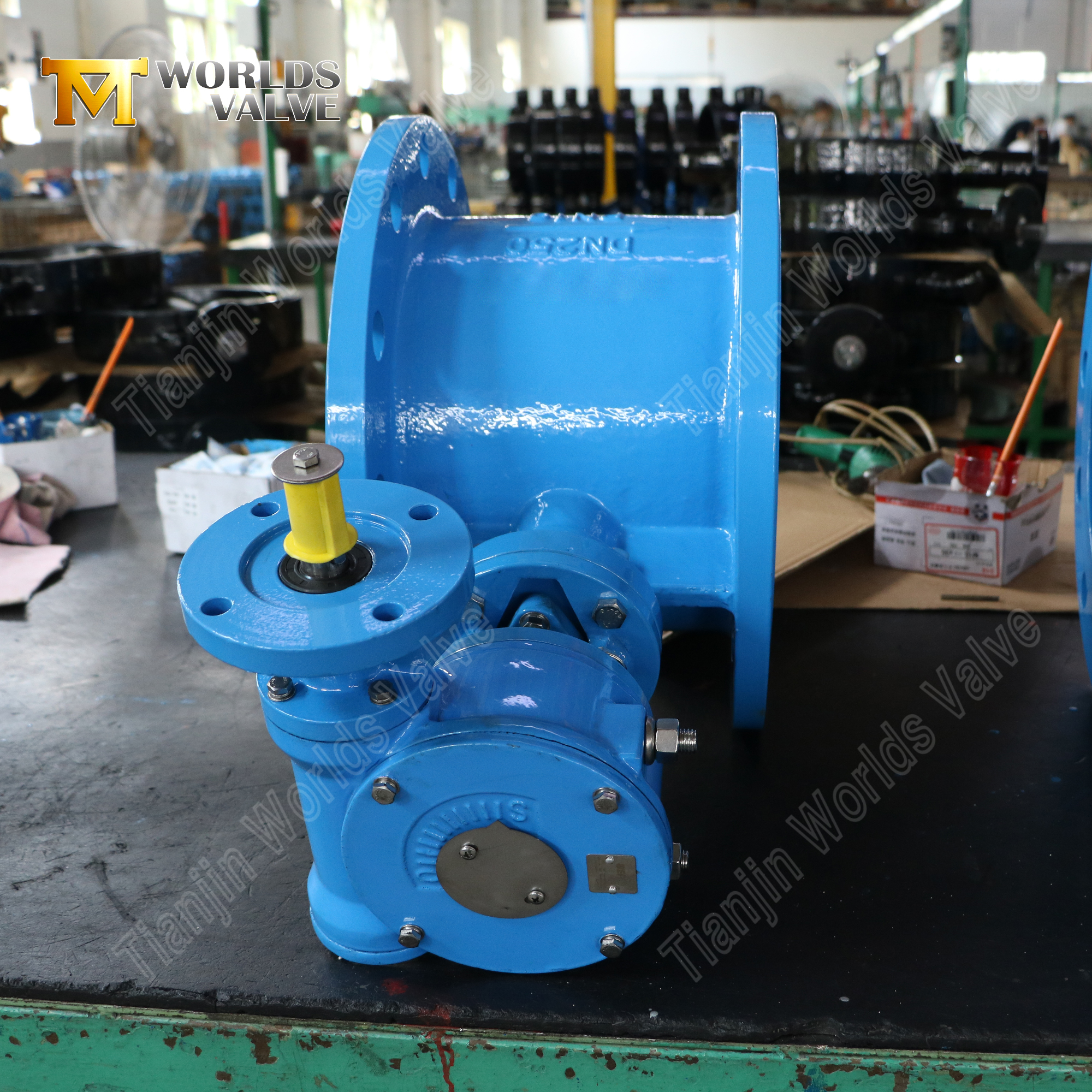

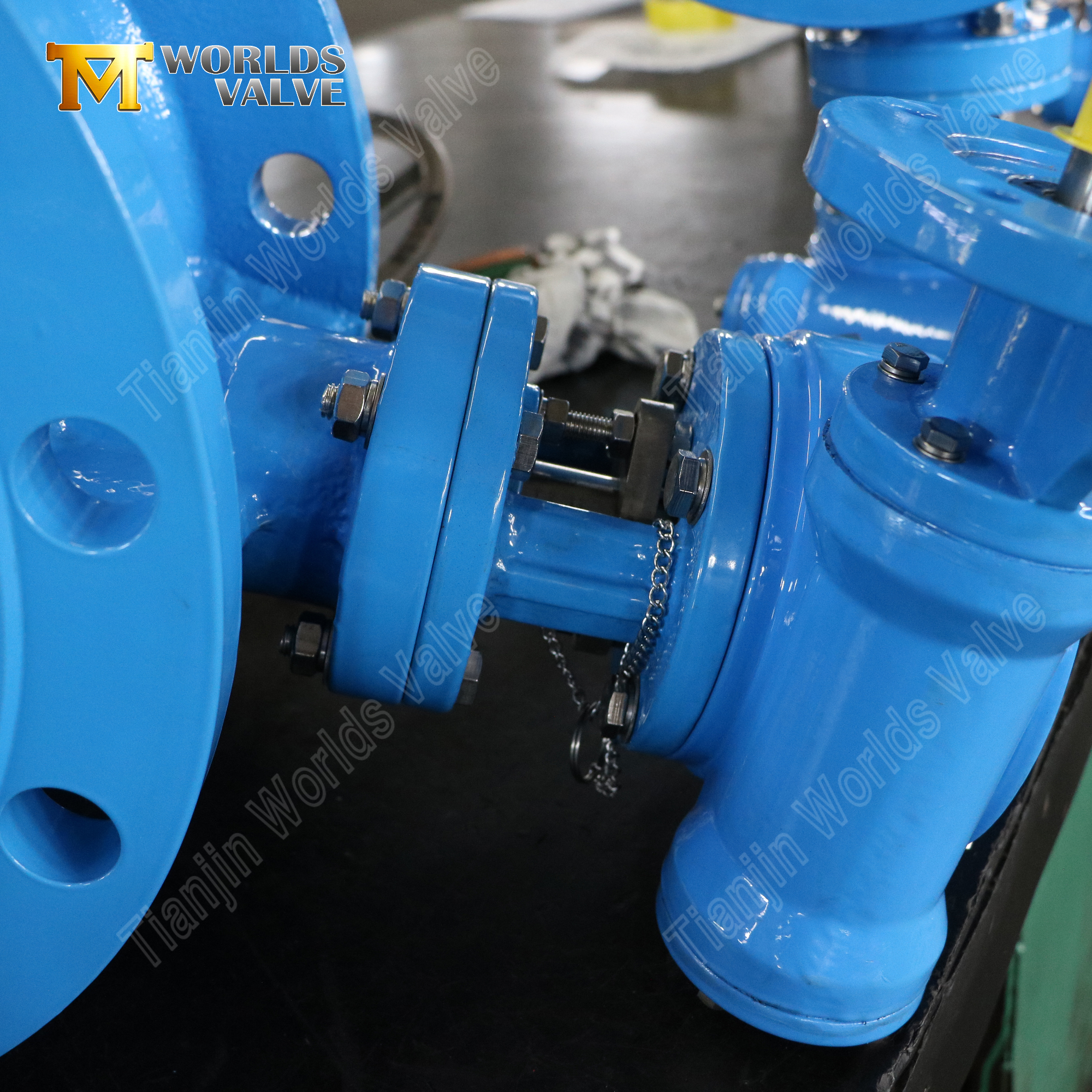

6. Электрический привод с червячной передачей и маховиком.

• Электрическая автоматизация – обеспечивает дистанционное двухпозиционное или модулирующее управление с обратной связью 4–20 мА для интеграции ПЛК и SCADA.

• Увеличение крутящего момента червячной передачи . Червячная передача снижает требования к рабочему крутящему моменту, обеспечивая плавную и надежную работу даже в клапанах большого диаметра.

• Ручной дублер – включает в себя маховик для ручного управления во время перебоев в подаче электроэнергии или технического обслуживания – специальные инструменты не требуются.

• Монтаж по стандарту ISO 5211. Стандартизированный верхний фланец обеспечивает совместимость с широким спектром приводов.

Типичные применения

Почему стоит выбрать Tianjin Worlds Valve?

1. Качество, сертифицированное LRQA. Наш сертификат ISO 9001:2015 выдан LRQA, органом по сертификации, которому доверяют во всем мире, что демонстрирует нашу приверженность постоянному совершенствованию и управлению рисками.

2. Специалисты по двойному смещению . Мы обладаем обширным опытом производства дроссельных заслонок с двойным смещением для водных, энергетических и промышленных проектов по всему миру.

3. Широкий диапазон размеров : от DN100 до DN1800 мы удовлетворяем весь спектр требований к промышленным трубопроводам.

4. Полная индивидуализация — материалы, стандарты фланцев (ANSI, DIN, JIS, BS), покрытия (любой цвет RAL), приводы — мы изготавливаем по вашим спецификациям.

5. Более 19 лет опыта экспорта — бесперебойная логистика и послепродажная поддержка в более чем 50 стран, включая Европу, Америку, Ближний Восток и Юго-Восточную Азию.

6. 100% отслеживаемость – каждый клапан поставляется с сертификатами на материалы и отчетами об испытаниях под давлением – без исключений.

7. Быстрый поворот – выделенный менеджер проекта; типичное время выполнения 15–40 дней. Посещение фабрик в Тяньцзине приветствуется.

Свяжитесь с нами – настройте свой клапан с двойным эксцентриситетом сегодня:

Нужна ли вам эта 10-дюймовая конфигурация, другой размер в нашем диапазоне DN100–DN1800, автоматическое срабатывание или полный комплект клапанов для крупномасштабного проекта — мы готовы изготовить клапан по вашим спецификациям.

Просто отправьте нам:

• Требуемый размер и номинальное давление

• Тип носителя и рабочая температура

• Предпочтительная комбинация материалов (корпус/диск/седло)

• Тип привода (ручной, червячный, электрический, пневматический, гидравлический)

• Стандарт фланца и сверление (ANSI, DIN, JIS, BS)

• Целевое количество и порт назначения

Наша команда ответит в течение 24 часов и предоставит ценовое и инженерное предложение.

Мы также приветствуем посещение заводов — приезжайте и посмотрите, как мы производим вашу арматуру в Тяньцзине, Китай.
