РГВ01-TF010203
OEM | ODM | WDS
| Количество: | |
|---|---|

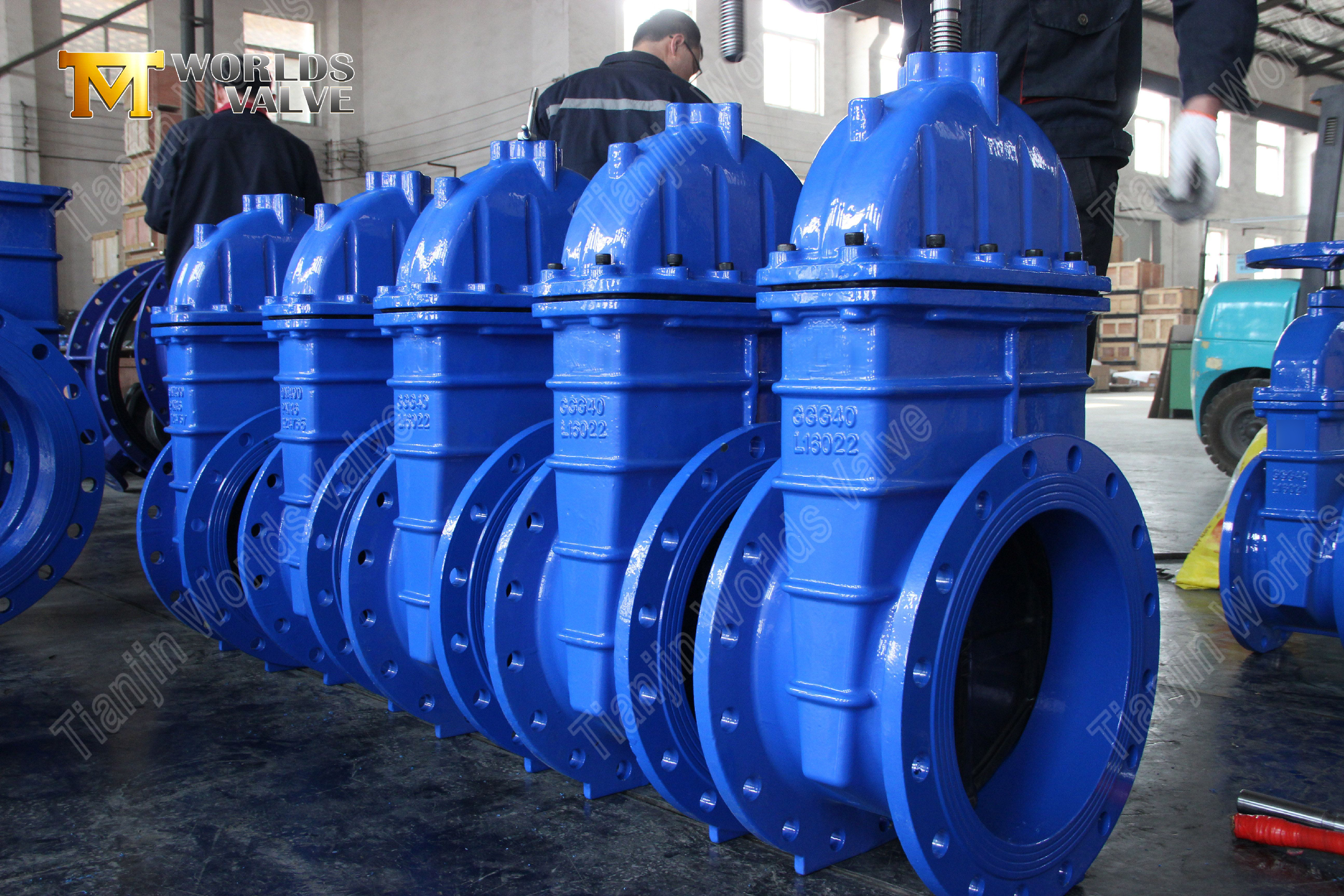

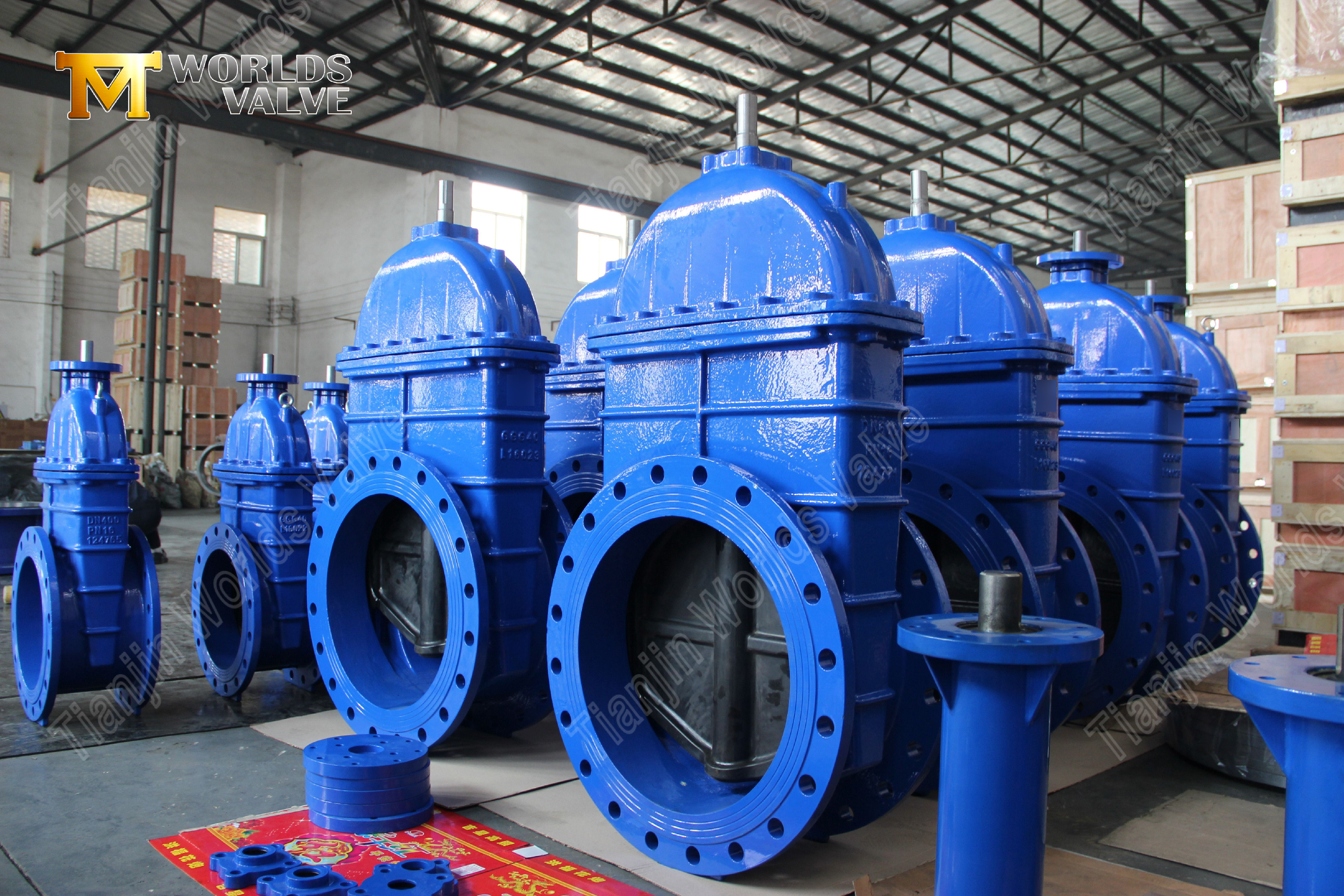

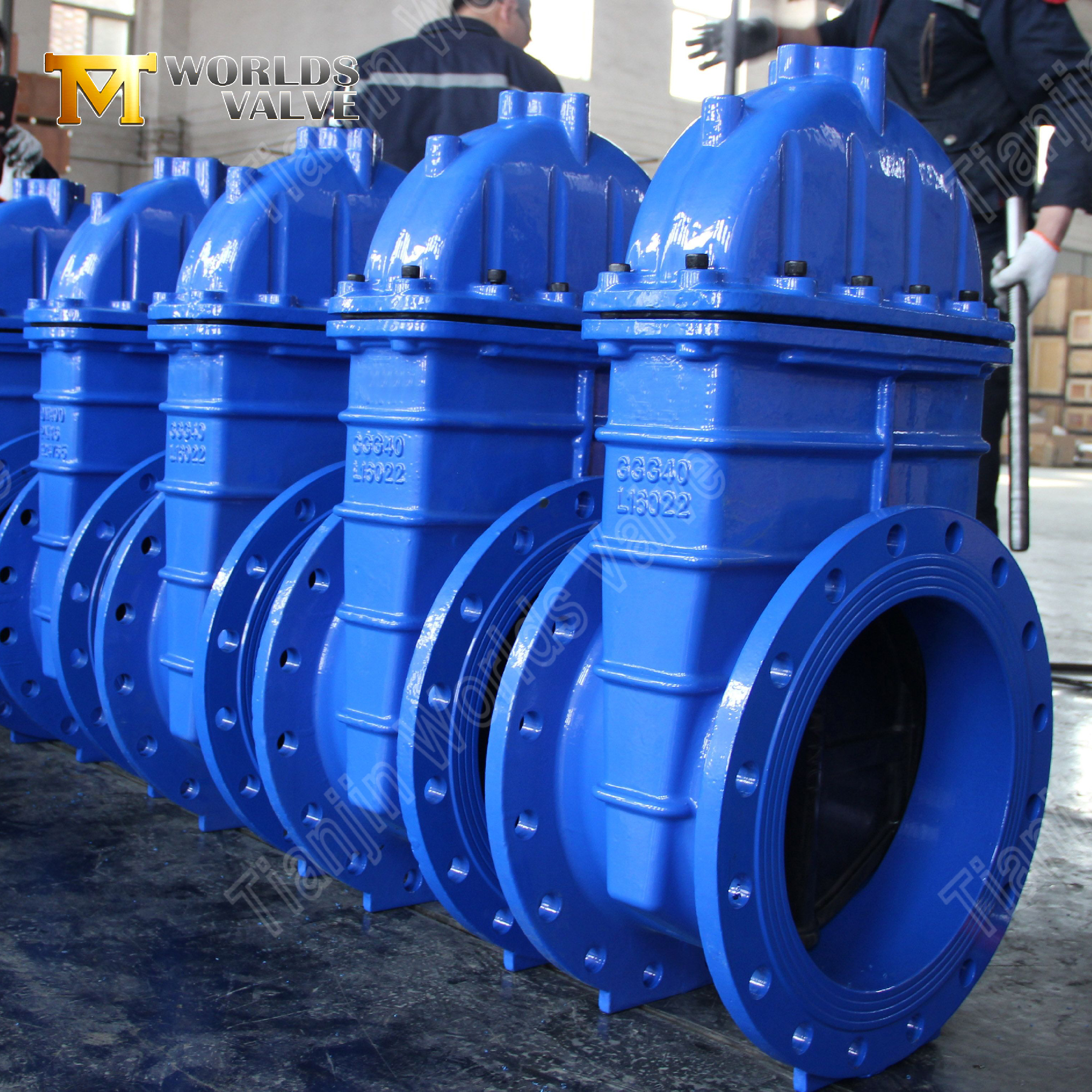

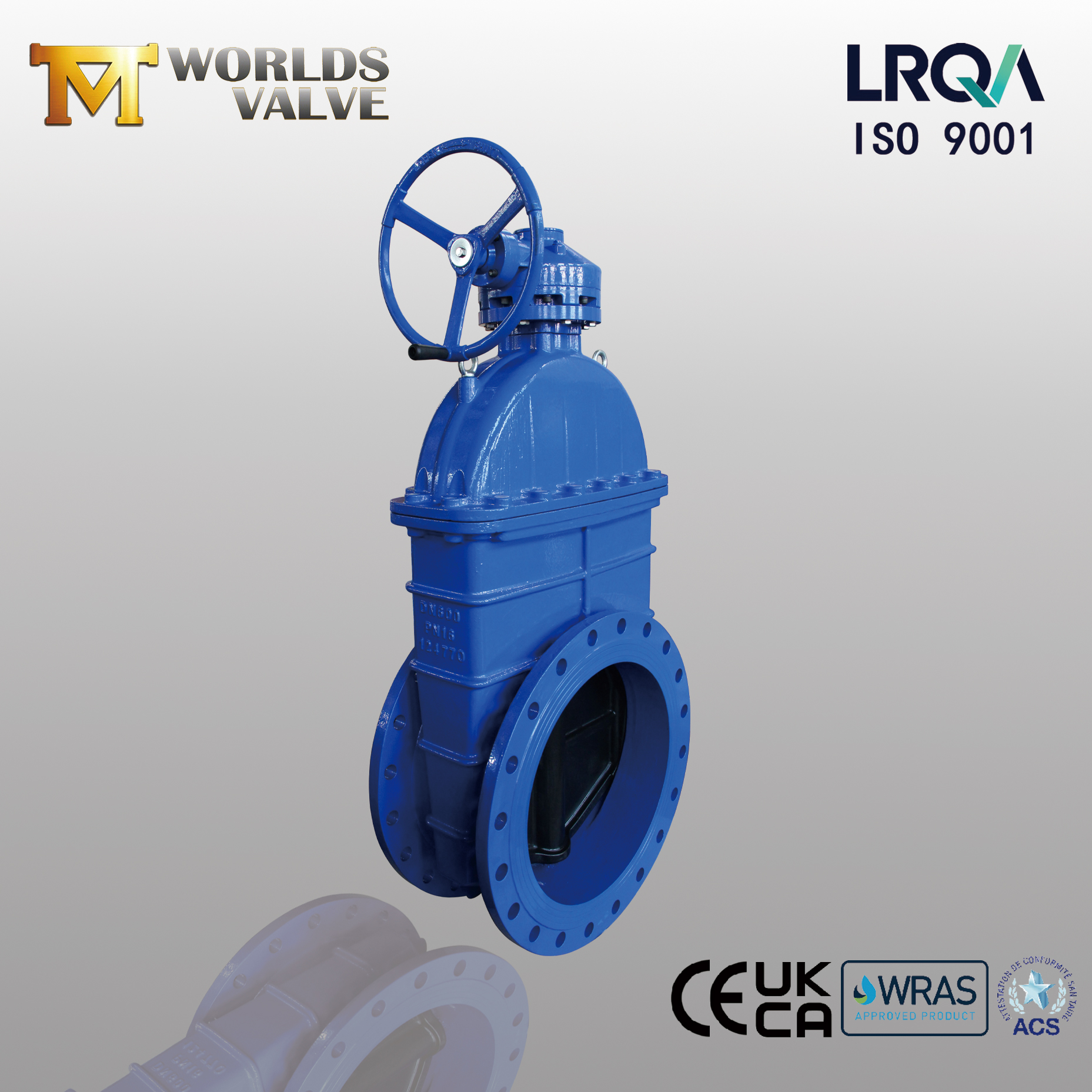

Задвижка с невыдвижным штоком с шестеренчатым приводом | Надежное управление потоком для требовательных приложений
Tianjin Worlds Valve Co., Ltd. – сертифицированный производитель ISO 9001, CE, UKCA и WRAS
РГВ01-TF010203--Руководство по эксплуатации и техническому обслуживанию СКАЧАТЬ

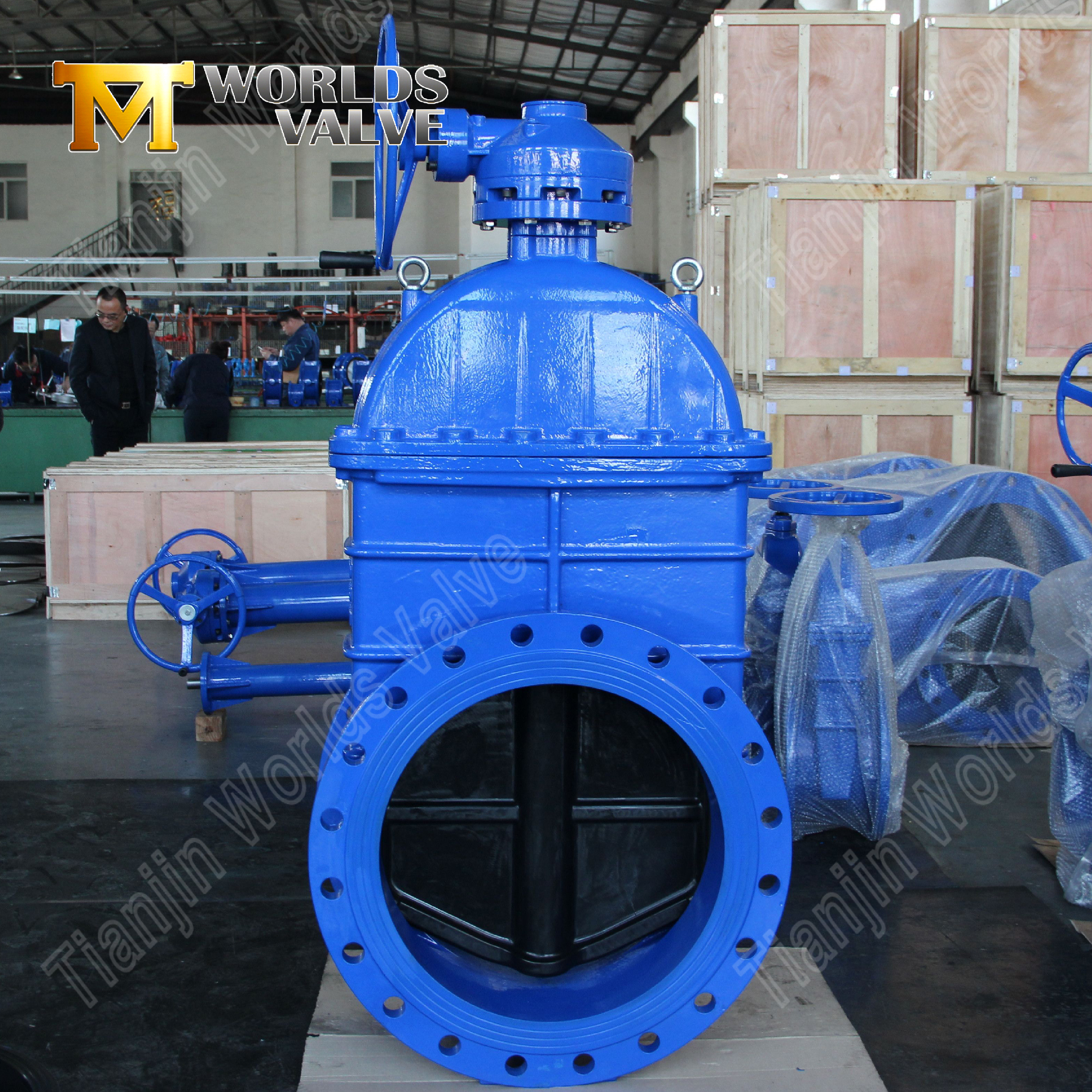

1. Эффективная система управления редуктором
Прецизионное механическое проектирование：Клапан оснащен червячным механизмом, который обеспечивает оптимальное механическое преимущество за счет точного зацепления шестерни. Эта система обеспечивает плавную работу, обеспечивая при этом собственную способность самоблокировки для поддержания безопасного положения клапана.
Прочные компоненты производительности：Механизм, изготовленный из закаленных компонентов шестерни и усовершенствованной обработки поверхности, обеспечивает увеличенный срок службы и стабильную производительность. Прочная конструкция выдерживает частую эксплуатацию в сложных промышленных условиях.
Удобная работа：Благодаря эргономичному дизайну входов система обеспечивает легкое управление со значительно меньшими эксплуатационными усилиями. Конструкция, оптимизированная для технического обслуживания, обеспечивает долгосрочную надежность при минимизации требований к обслуживанию.

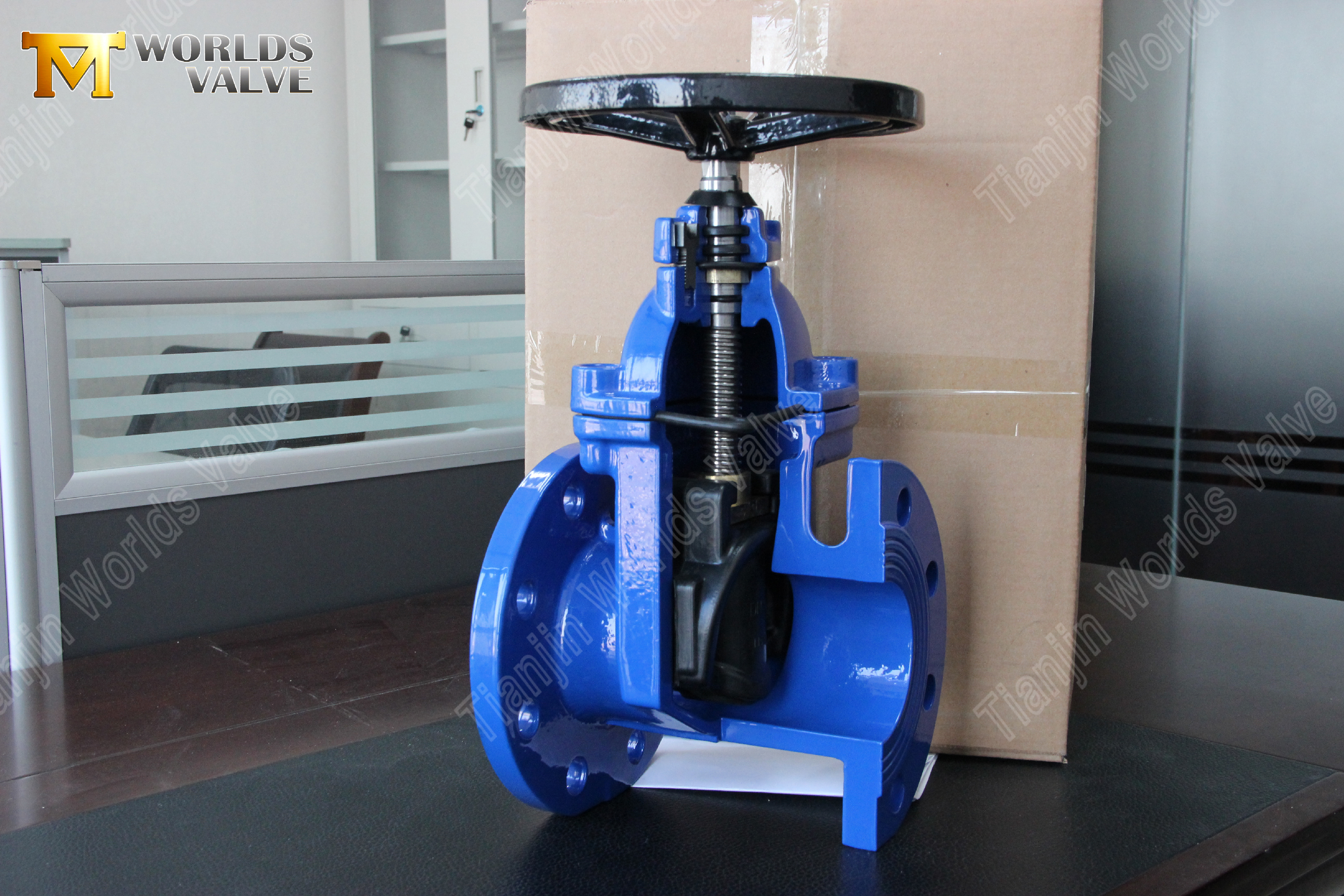

2. Компактная конструкция невыдвижного штока
Компактная установка: Шток вращается внутрь без вертикального перемещения, уменьшая требуемый зазор над головой на 50%.
Защищенный механизм: Полностью закрытый шток предотвращает коррозию, ударные повреждения и несанкционированное использование.
Идеально подходит для закрытых помещений: Идеально подходит для клапанных ям, подземных камер и переполненных технических помещений.
3. Превосходные характеристики уплотнения
Упругий сидячий дизайн: Клин, герметизированный EPDM или NBR, обеспечивает герметичное закрытие (EN 12266-1, класс A)
Нулевая утечка: Уплотнение резина-корпус исключает контакт металла с металлом, предотвращая утечку даже после тысяч циклов.
Коррозионностойкие материалы: Шток из нержавеющей стали и корпус с эпоксидным покрытием обеспечивают длительный срок службы в суровых условиях.
4. Прочные строительные материалы
Материал корпуса: Высококачественный ковкий чугун (EN-GJS-500-7) с наплавленным эпоксидным покрытием толщиной 250 мкм.
Корень: Нержавеющая сталь AISI 420 с прецизионно обработанной трапециевидной резьбой.
Компоненты шестерни: Шестерни из термообработанной углеродистой стали с антикоррозийным покрытием.
5. Удобные в обслуживании функции
Работа без смазки: Самосмазывающиеся бронзовые втулки и герметичные подшипники исключают необходимость регулярного технического обслуживания.
Визуальный индикатор положения: Четкое отображение состояния открытия/закрытия на приводе механизма
Легкий доступ: Съемная крышка коробки передач упрощает осмотр и обслуживание при необходимости.

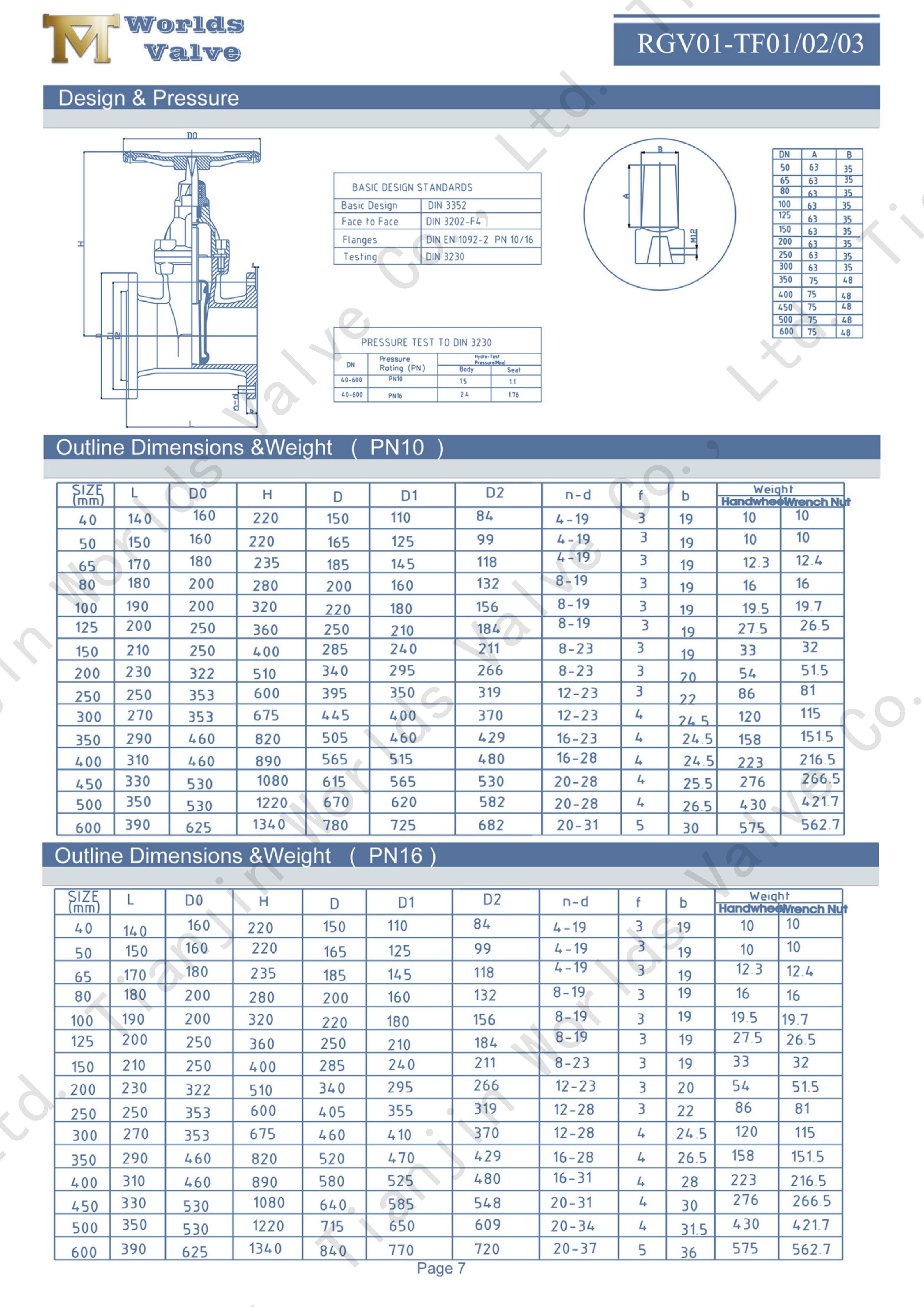

Подробное описание: | |
Ряд | Задвижка с невыдвижным штоком с зубчатым приводом |
Размер | Ду40-Ду600 |
Стандарт дизайна: | BS5163 DIN3352 БС ЕН 1171 API600 API6D АВВА C509 МСС СП-70 |
Лицом к лицу: | DIN3202 Ф4/Ф5 BS5163 АСМЭ/АНСИ Б16.10 АВВА C509 |
Пожаробезопасная конструкция: | API 6FA |
Номинальное давление: | АСМЭ/АНСИ Б16.34 |
Проверка и испытание | API598 API6D ISO5208 |
Конец фланца: | ASME/ANSI B16.5 и B16.47 АСМЭ Б16.42 АВВА C207 ИСО7005 DIN28533 ДИН ЕН 1092 DIN2501 ДЖИС Б 2220 |
Оптимизация пространства: Невыдвижная конструкция штока позволяет устанавливать его в местах с ограниченным вертикальным зазором.
Беспроблемная операция: Редукторная система снижает необходимый рабочий крутящий момент до 60 %.
Долговечность: Коррозионностойкие материалы и атмосферостойкий редуктор обеспечивают длительный срок службы.
Нулевое обслуживание: Самосмазывающиеся компоненты и герметичный механизм исключают необходимость регулярного технического обслуживания.
Глобальное соответствие: Сертификаты CE, UKCA и WRAS облегчают выполнение международных спецификаций проектов.
Надежное уплотнение: Упругий дизайн седла обеспечивает герметичное отключение даже после длительного бездействия.
Системы распределения воды: Изоляция магистралей, контроль резервуаров и насосные станции
Противопожарная защита: Спринклерные системы, линии подачи гидрантов и резервуары для пожарной воды
Промышленная обработка: Контуры охлаждающей воды, линии дозирования химикатов и линии технологической воды
Очистка сточных вод: Системы контроля сточных вод, обработки осадка и фильтрации
Строительные услуги: Подвальные клапанные камеры, стояки и помещения механического оборудования
Сочетая в себе точную работу редуктора и компактную конструкцию невыдвижного штока, эта задвижка обеспечивает надежную работу в водораспределении, противопожарной защите и промышленных применениях, где обычные клапаны не подходят.
