CBF03-TL01
OEM | ODM | WDS
| Количество: | |
|---|---|
Tianjin Worlds Valve Co., Ltd. — ваш надежный китайский производитель OEM — поставляет дисковые затворы с удлиненным выступом штока, с настраиваемой длиной штока, материалами и вариантами срабатывания в соответствии с потребностями вашего проекта. Свяжитесь с нами, чтобы получить конкурентное предложение или организовать посещение завода.

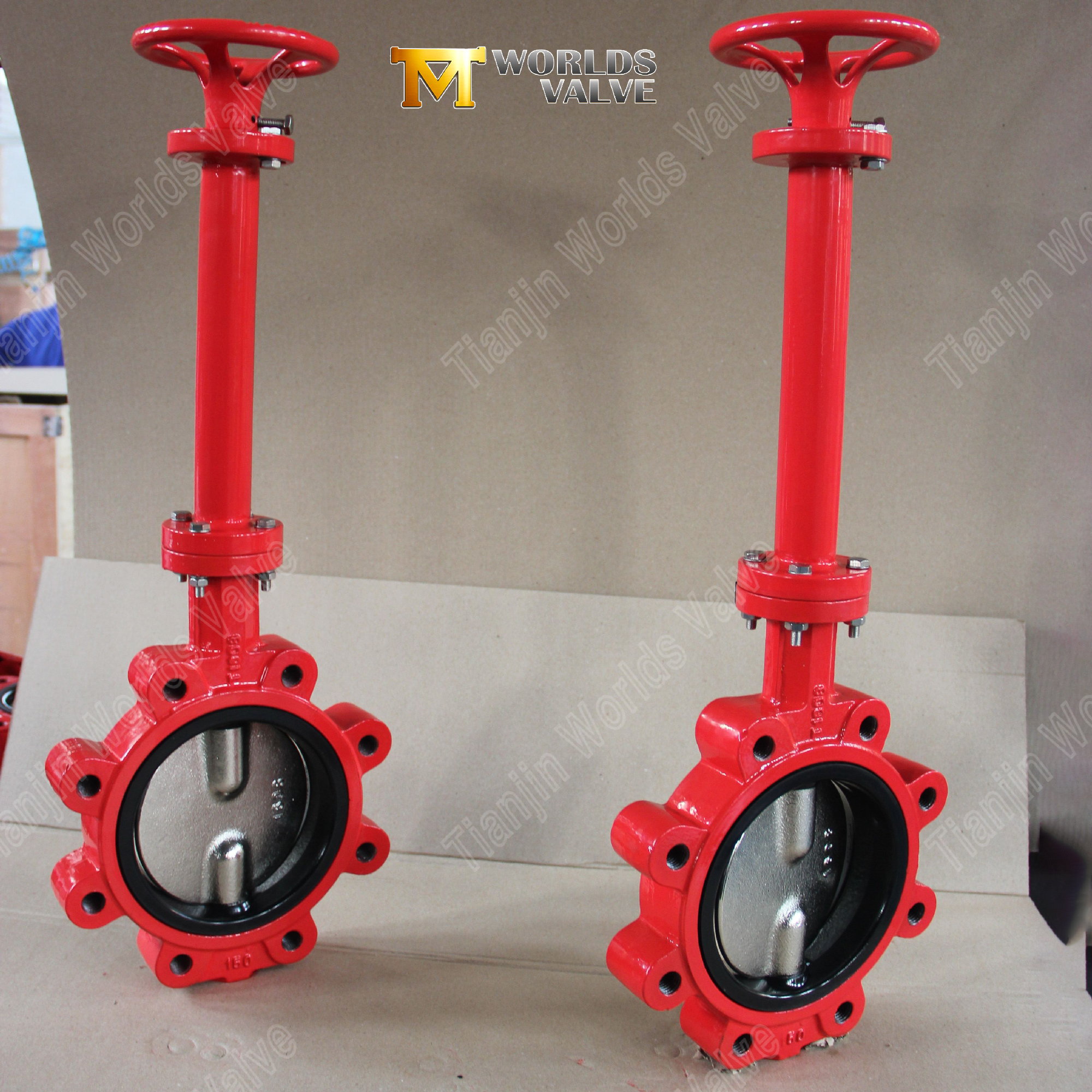

CBF03-TL01 — Подробная информация о продукте

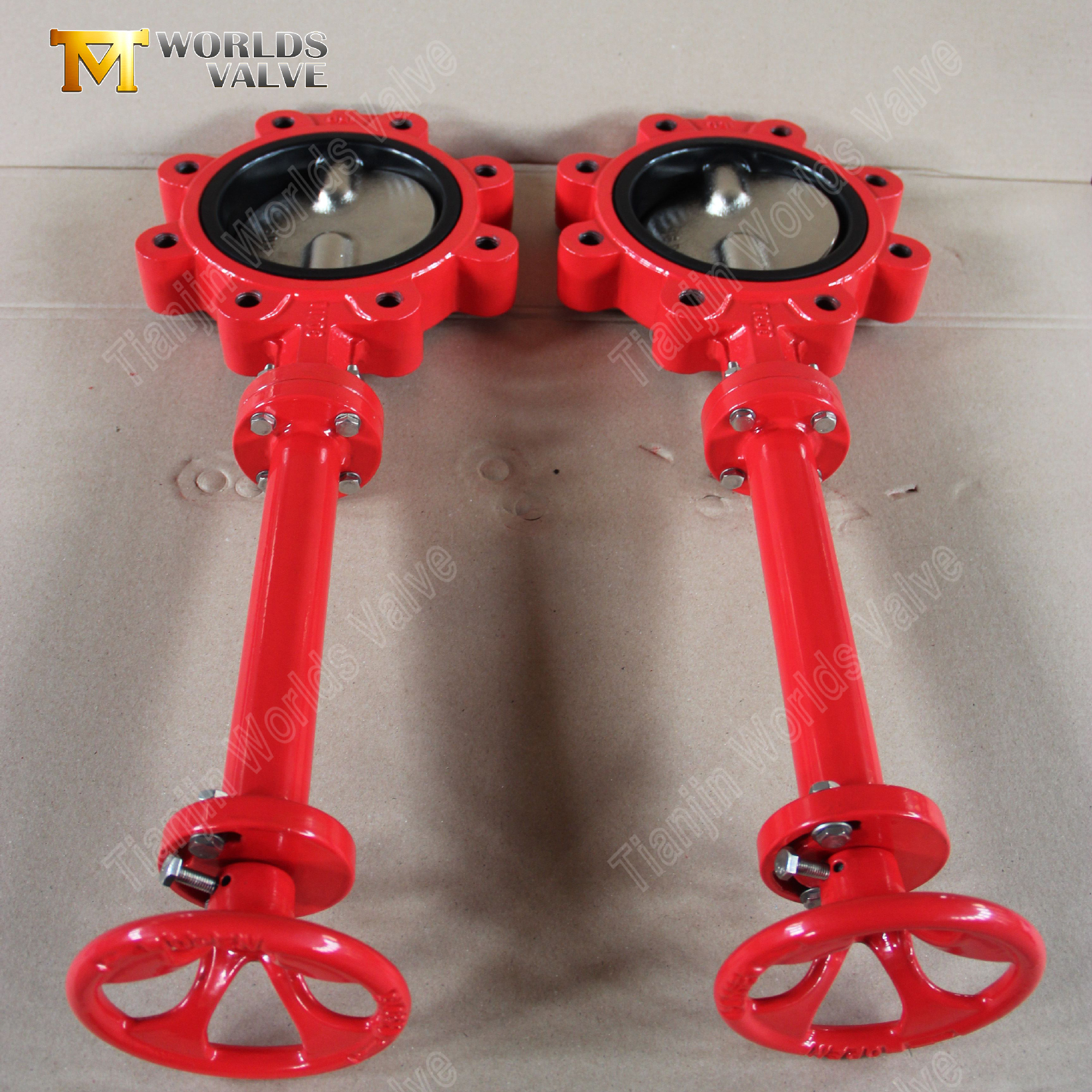

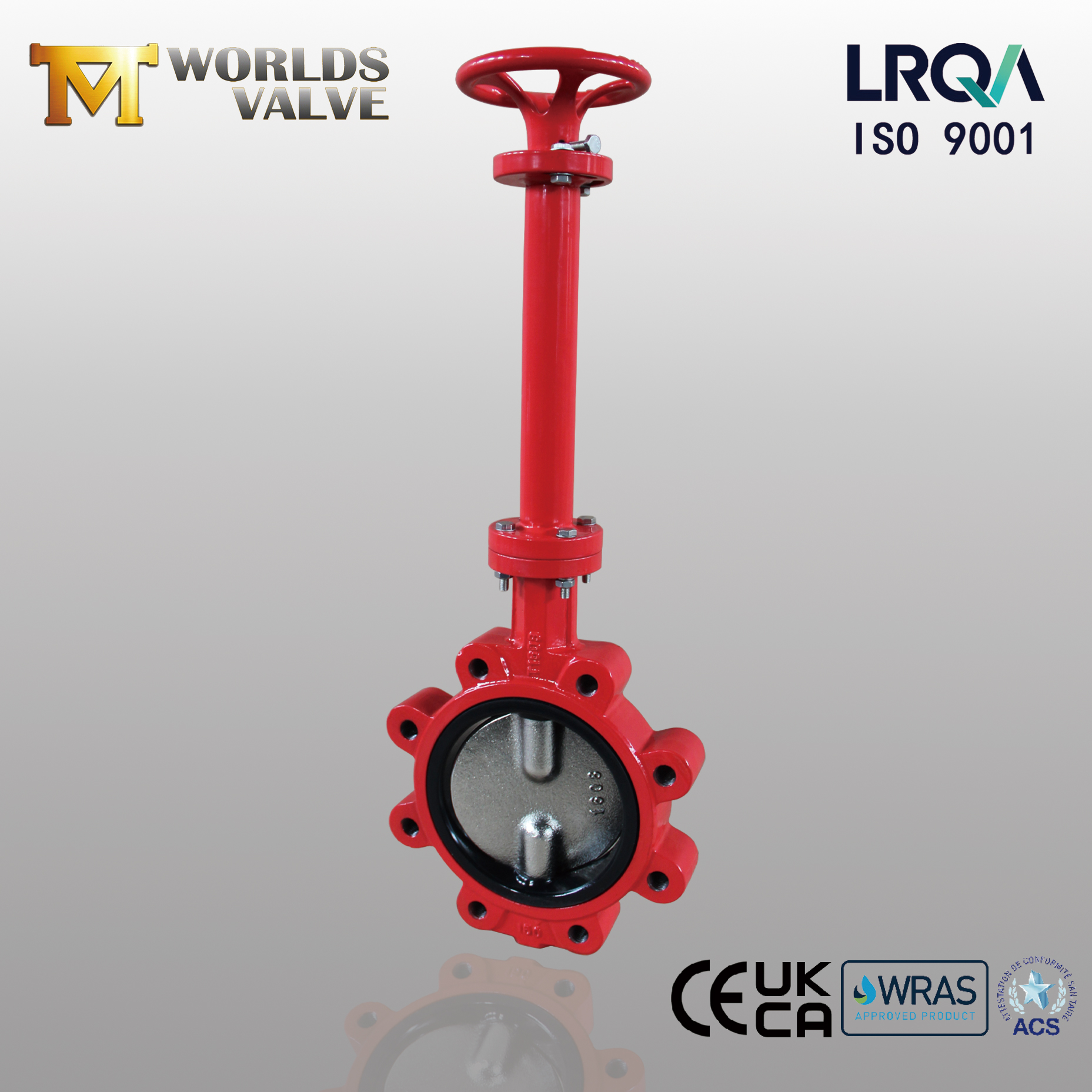

1. Удлиненный стержень для обеспечения зазора в изоляции.
Располагает ручной рычаг или привод над изоляционными слоями, защитными барьерами или подземными камерами, устраняя необходимость снятия изоляции для доступа к клапану.
Настраиваемая длина штока, обычно на 20–50 % длиннее стандартной, что позволяет эксплуатировать надземную арматуру, заглубленную на глубину.

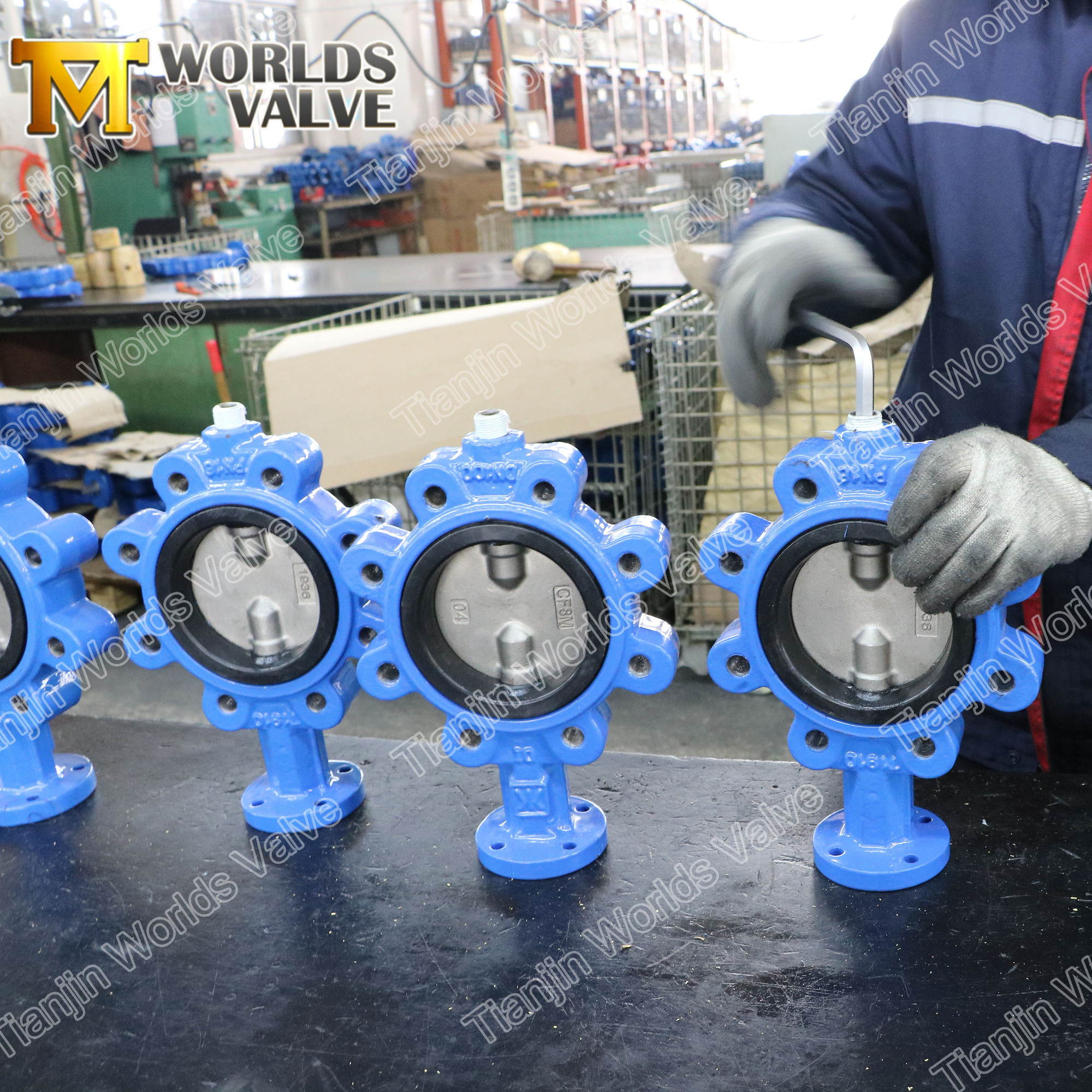

2. Корпус с проушинами и двунаправленным тупиковым обслуживанием.
Вставки с резьбовыми проушинами позволяют осуществлять прямое соединение болтами с одним фланцем, обеспечивая возможность установки в конце линии при полном номинальном давлении.
Рассчитан на двустороннюю тупиковую эксплуатацию, что делает его идеальным для точек изоляции и отключений для технического обслуживания, где можно отсоединить выходной трубопровод.
3. Герметичное эластичное уплотнение.
Седло из EPDM (стандартное исполнение) обеспечивает нулевую утечку (класс A) для воды, систем отопления, вентиляции и кондиционирования и работы с мягкими химикатами (от -20 ℃ до +120 ℃).
Варианты седел из витона (FKM) или ПТФЭ для работы в условиях высоких температур или агрессивных химических веществ (от -35℃ до +200℃).
4. Непосредственный монтаж привода по стандарту ISO 5211.
Стандартизированный монтажный интерфейс позволяет напрямую подключать электрические, пневматические или зубчатые приводы без специальных кронштейнов.
Фланец ISO 5211 позволяет быстро переключаться между ручным, электрическим или пневматическим приводом на месте, не снимая клапан с трубопровода.
5. Корпус из ковкого чугуна с эпоксидным покрытием.
Высокопрочный ковкий чугун GGG40 обеспечивает прочность на разрыв >400 МПа при скачках давления и напряжениях в трубопроводе.
Эпоксидное покрытие (любой цвет RAL) обеспечивает внешнюю защиту от коррозии при подземной, морской и наружной установке.
6. Широкий выбор материалов дисков (гибкий OEM)
Ковкий чугун с покрытием из нейлона/ПТФЭ (экономично для водоснабжения)
Нержавеющая сталь CF8/CF8M (химические, особочистые, слабоагрессивные среды)
Алюминиевая бронза C95400 (морская вода, морская вода, опреснение)

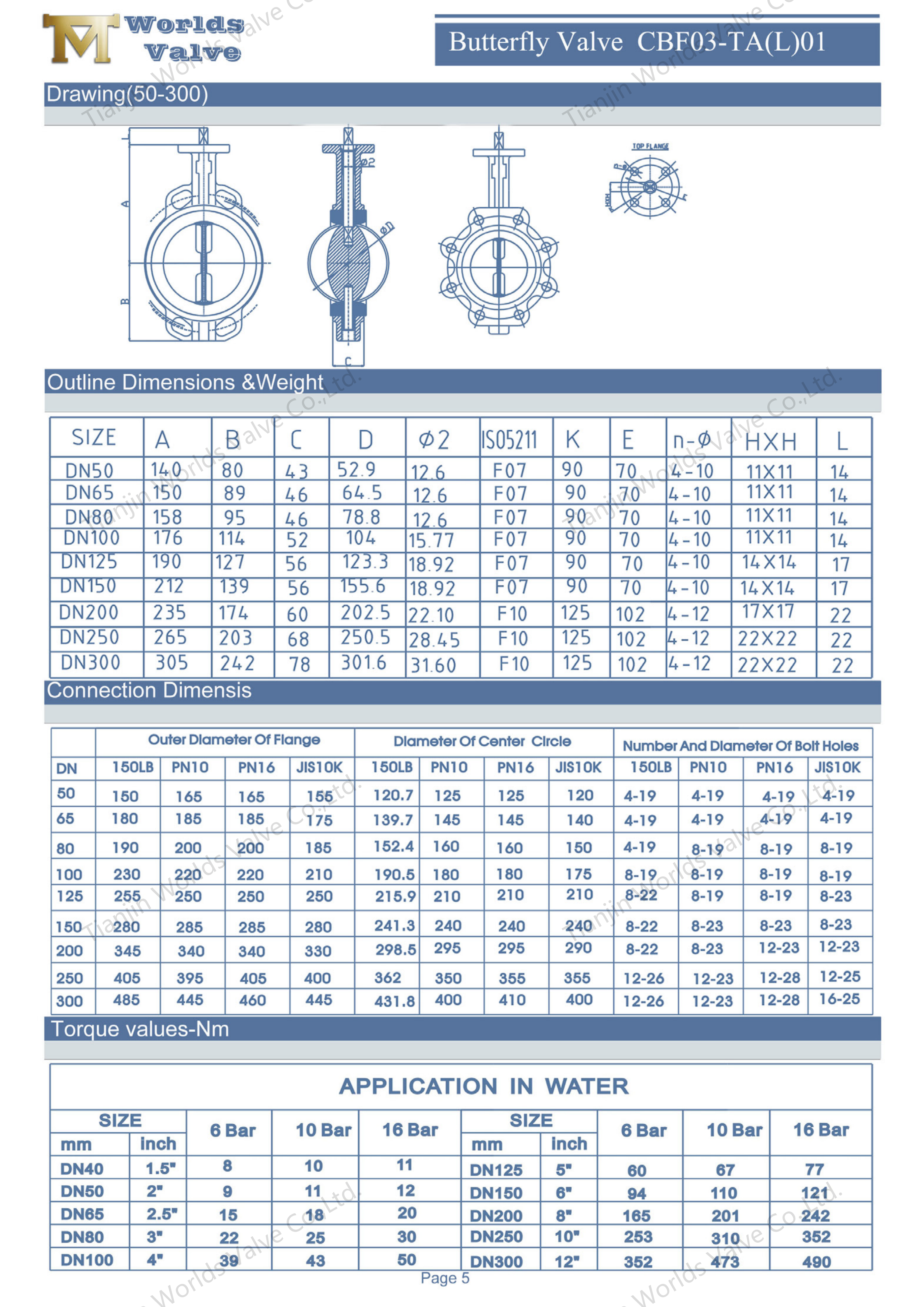

Параметр | Доступные опции |
Тип клапана | Поворотный клапан с выступом/удлиненный шток (CBF03-TL01) |
Номинальный размер | Доступные размеры (DN50-DN600) |
Материал корпуса | Ковкий чугун (GGG40 / ASTM A536) с эпоксидным покрытием |
Материал диска | Ковкий чугун, CF8, CF8M, алюминиевая бронза, дуплекс (по индивидуальному заказу OEM) |
Материал сиденья | EPDM (стандарт), NBR, Viton (FKM), PTFE |
Материал штока | Нержавеющая сталь (SS416/SS431/SS304) – увеличенная длина по индивидуальному заказу |
Цвет эпоксидного покрытия | По выбору клиента (любой цвет RAL или индивидуальный цвет) |
Номинальное давление | PN10/PN16/класс 150/JIS5K/10K (настраиваемый) |
Верхний фланец | ISO 5211 опционально для установки привода |
Применимые носители | Кислоты, щелочи, растворители, морская вода, рассол, вода высокой степени очистки, химикаты. |
Прямой производитель OEM/ODM. Мы производим продукцию на собственном заводе, сертифицированном по стандарту ISO 9001, а не только в торговой компании. Каждый дроссельный клапан изготавливается в точном соответствии с вашими спецификациями.
Гибкость материалов и конструкции — все можно адаптировать к вашим конкретным требованиям к среде, температуре и давлению.
Сертифицированное качество — сертификат ISO 9001, а также сертификаты CE, UKCA, WRAS и ACS, доступные по запросу для удовлетворения требований мирового рынка.
Полная документация – сертификаты на материалы (отчеты о заводских испытаниях) и отчеты об испытаниях под давлением предоставляются с каждым заказом.
Мировой опыт экспорта – поставка клапанов в более чем 50 стран с надежной логистикой и технической поддержкой.
Дисковый затвор с удлиненным выступом штока обеспечивает надежное и доступное управление потоком в изолированных и подземных трубопроводах. Полностью настраиваемая длина штока, материалы, срабатывание. Сертифицированный OEM по стандарту ISO 9001. Свяжитесь с Tianjin Worlds Valve, чтобы узнать цену или посетить завод.
