Клапан бабочки с пневматическим приводом: принцип работы, приложения и руководство по выбору

Оглавление:

1. Как работает пневматический клапан бабочки?

2. Применение клапанов бабочек при очистке воды, нефти и газе, пищевых продуктах и ​​напитках, а также в области HVAC

3. Финалы клапана бабочки с пневматическим приводом

4. Примечания клапана бабочки с пневматическим приводом: экономически эффективная, энергоэффективная, надежная операция

5. Критерии выбора для клапана бабочки с пневматическим приводом

6. КОНКЛИЗ

7.faqs

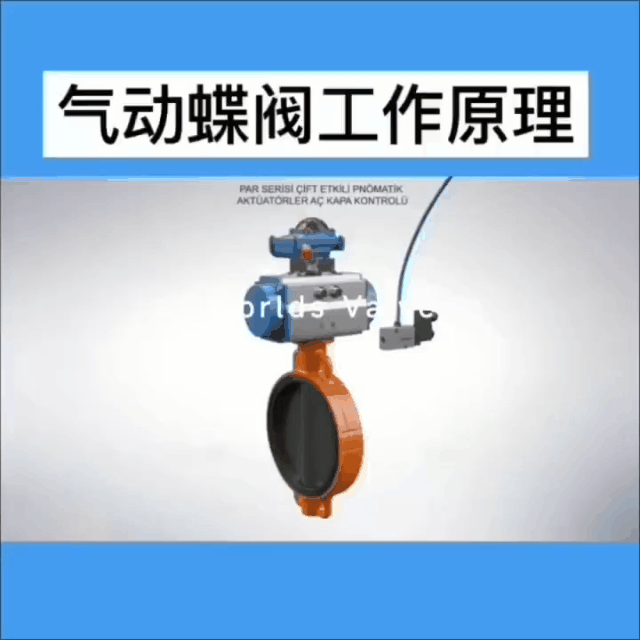

Как работает пневматический клапан бабочки?

A клапан бабочки с пневматическим приводом это тип клапана, который использует сжатый воздух для открытия и закрытия диска клапана, который регулирует поток жидкости через трубопровод. Привод смонтируется на вал клапана и преобразует линейное движение поршня в вращательное движение, позволяя диску клапана разворачивать и управлять потоком.

Клапаны бабочек широко используются в различных отраслях для контроля потока жидкостей в трубопроводах. Эти клапаны известны своим простым дизайном, легкой конструкцией и экономической эффективностью. В сочетании с пневматическими приводами клапаны бабочек предлагают расширенные возможности автоматизации и удаленного управления, что делает их идеальными для применений, где ручная работа не является возможной или желательной.

Применение клапанов бабочек при очистке воды, нефти и газе, пищевых продуктах и ​​напитках, а также системы HVAC

Сочетание клапанов бабочек и пневматических приводов обнаружило приложения в различных отраслях, в том числе:

Водоочистные сооружения

На водоочистных сооружениях бабочки с пневматическими приводами используются для контроля потока воды во время различных процессов обработки. Эти клапаны обеспечивают точный контроль потока, обеспечивая оптимальную производительность оборудования для обработки и поддержание стандартов качества воды.

Нефтяная и газовая отрасль

Клапаны бабочек с пневматическими приводами обычно используются в нефтегазовой отрасли для таких применений, как выделение трубопровода, регулирование потока и контроль давления. Эти клапаны подходят для обработки коррозийных и абразивных жидкостей, что делает их идеальными для суровых условий работы.

Индустрия продуктов питания и напитков

В индустрии пищевых продуктов и напитков используются клапаны бабочек с пневматическими приводами для таких приложений, как дозирование ингредиентов, смешивание продукта и упаковка. Эти клапаны обеспечивают гигиеническую работу и предотвращают загрязнение продукта.

Системы HVAC

Клапаны бабочек с пневматическими приводами широко используются в системах HVAC для управления воздушным потоком в воздуховодах и регуляции уровней температуры и влажности. Эти клапаны обеспечивают эффективную и надежную работу, обеспечивая оптимальный комфорт и энергоэффективность.

Промышленность	Типичные материалы	Рейтинг давления (PN/Class)	Специальные требования	Примеры применения
Нефть и газ	Углеродистая сталь, нержавеющая сталь, сплавная сталь	Класс150-2500	Коррозионная стойкость, высокое давление, высокая температура	Реакторы, резервуары для хранения, системы трубопроводов
Химический	Нержавеющая сталь, хастеллой, титан	PN10-PN400	Коррозионная стойкость, высокая температура, износостойкость	Реакторы, резервуары для хранения, системы трубопроводов
Власть	Углеродистая сталь, нержавеющая сталь, хром-молибден сталь	PN10-PN250	Высокая температура, высокое давление, сопротивление ползучести	Переполняемая вода котла, паровые системы
Очистка воды	Чугун, пластичный железо, нержавеющая сталь	PN 6 - PN 25	Коррозионная стойкость, устойчивость к износу, низкое обслуживание	Сети водоснабжения, очистка сточных вод
Еда и напиток	Нержавеющая сталь, пищевая пластика	PN 6 - PN 16	Гигиенические стандарты, простые в чистоте, без загрязнения	Производственные линии, резервуары для хранения, системы трубопроводов
Фармацевтический	Нержавеющая сталь, 316L, PTFE	PN 6 - PN 16	Стерильный, коррозионная стойкость, легко чистить	Реакторы, трубопроводы, резервуары для хранения
Судостроение	Бронза, нержавеющая сталь, углеродистая сталь	PN 10 - PN 40	Коррозионная стойкость морской воды, высокое давление	Системы морской воды, системы пожаротушения
Строительство	Чугун, пластичный железо, латунь	PN 6 - PN 16	Коррозионная стойкость, низкий шум, легкая установка	HVAC, сантехнические системы

Особенности клапана бабочки с пневматическим приводом

Клапаны бабочек с пневматическими приводами предлагают несколько функций, которые делают их подходящими для широкого спектра приложений:

Коррозионная стойкость

Клапаны бабочек с пневматическими приводами могут быть построены из таких материалов, как нержавеющая сталь, пластик или покрыт защитными слоями, чтобы противостоять коррозии. Это делает их пригодными для обработки коррозийных жидкостей в таких отраслях, как химическая обработка и очистка сточных вод.

Компактный дизайн

Клапаны бабочек имеют компактный дизайн, который делает их идеальными для применений, где пространство ограничено. Пневматический привод установлен непосредственно на валу клапана, устраняя необходимость в дополнительных монтажных кронштейнах или опорах.

Высокая пропускная способность

Клапаны бабочек имеют высокую пропускную способность, позволяя им обрабатывать большие объемы жидкости с минимальным падением давления. Это делает их пригодными для таких приложений, как насосные станции, где эффективный контроль потока имеет решающее значение.

Легкое обслуживание

Клапаны бабочек с пневматическими приводами требуют минимального технического обслуживания, что делает их экономически эффективными и надежными. Регулярное осмотр и смазывание компонентов привода, как правило, достаточны для обеспечения оптимальной производительности.

Преимущества клапана бабочки с пневматическим приводом: рентабельный, энергоэффективный, надежная операция

Использование клапанов бабочек с пневматическими приводами предлагает несколько преимуществ по сравнению с другими типами клапанов и приводов:

Рентабельный

Клапаны бабочек, как правило, более экономически эффективны, чем другие типы клапанов, такие как шариковые или затвольные клапаны. В сочетании с пневматическими приводами они предоставляют экономическое решение для приложений, требующих автоматического управления потоком.

Энергоэффективность

Пневматические приводы известны своей энергоэффективностью, поскольку они требуют минимальной мощности для работы. Это делает бабочки с пневматическими приводами экономически эффективным решением для приложений, требующих непрерывной работы.

Надежная операция

Клапаны бабочек с пневматическими приводами предлагают надежную работу в суровых условиях, таких как экстремальные температуры, высокие давления и коррозионные атмосферы. Простой дизайн и надежная конструкция этих клапанов обеспечивают длительный срок службы и минимальное время простоя.

Критерии отбора для клапана бабочки с пневматическим приводом

При выборе клапана бабочки с пневматическим приводом для конкретного применения следует учитывать несколько факторов:

Характеристики жидкости

Важно рассмотреть тип обрабатываемой жидкости, включая ее температуру, давление, вязкость и коррозию. Эта информация поможет определить соответствующий материал клапана, тип привода и параметры герметизации.

Требования к потоку

Требования к потоку применения, такие как скорость потока, падение давления и схема потока, следует учитывать при выборе клапана бабочки с пневматическим приводом. Эта информация поможет определить размер клапана, дизайн диска и требования к крутящему приводу.

Установка ограничения

Ограничения пространства и требования к установке должны учитываться при выборе клапана бабочки с пневматическим приводом. Компактная конструкция этих клапанов делает их подходящими для приложений с ограниченным пространством, но в некоторых случаях может потребоваться дополнительное монтажное оборудование.

Совместимость системы управления

Выбранный клапан бабочки с пневматическим приводом должен быть совместим с системой управления, используемой в приложении. Это включает в себя обеспечение надлежащей связи между приводом и системой управления, а также совместимость с другими компонентами, такими как датчики и устройства обратной связи.

Заключение

Клапаны бабочек с пневматическими приводами предлагают надежное и экономически эффективное решение для автоматического управления потоком в различных отраслях. Их компактный дизайн, высокая пропускная способность и простота обслуживания делают их подходящими для широкого спектра применения. При выборе клапана бабочки с пневматическим приводом важно учитывать такие факторы, как характеристики жидкости, требования к потоку, ограничения установки и совместимость системы управления, чтобы обеспечить оптимальную производительность и надежность.

Часто задаваемые вопросы

Q1: Каков принцип работы клапана бабочки с пневматическим приводом?

A: Пневматический привод использует сжатый воздух для вращения диска клапана, управляя потоком жидкости.

Q2: Какие отрасли используют клапаны бабочек с пневматическими приводами?

A: Они широко используются в водопроводной очистке, нефти и газе, пищевых продуктах и ​​напитках и системах HVAC.
