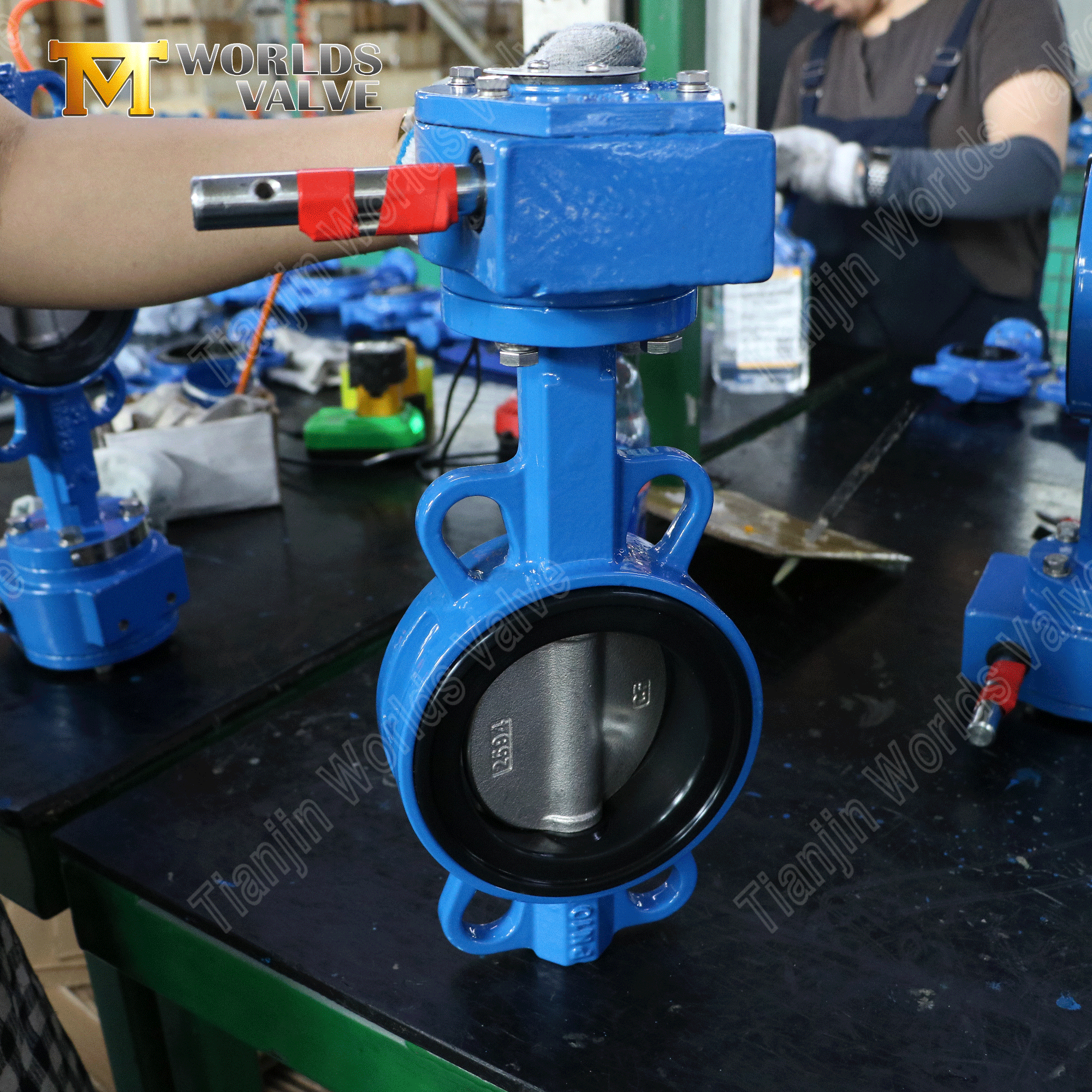

Межфланцевый дисковый затвор с шестеренчатым приводом – сменное седло из EPDM, PN10

Обзор продукта

В пластинчатом дроссельном клапане с зубчатым приводом используется червячный привод для плавного самоблокирующегося ручного управления. Бесфланцевый корпус помещается между двумя фланцами, что делает его компактным и легким. Что действительно отличает эту модель, так это сменное седло из EPDM: в отличие от седла со клеевым слоем, его можно заменить в полевых условиях, не заменяя весь клапан, что продлевает срок службы и снижает затраты на техническое обслуживание.

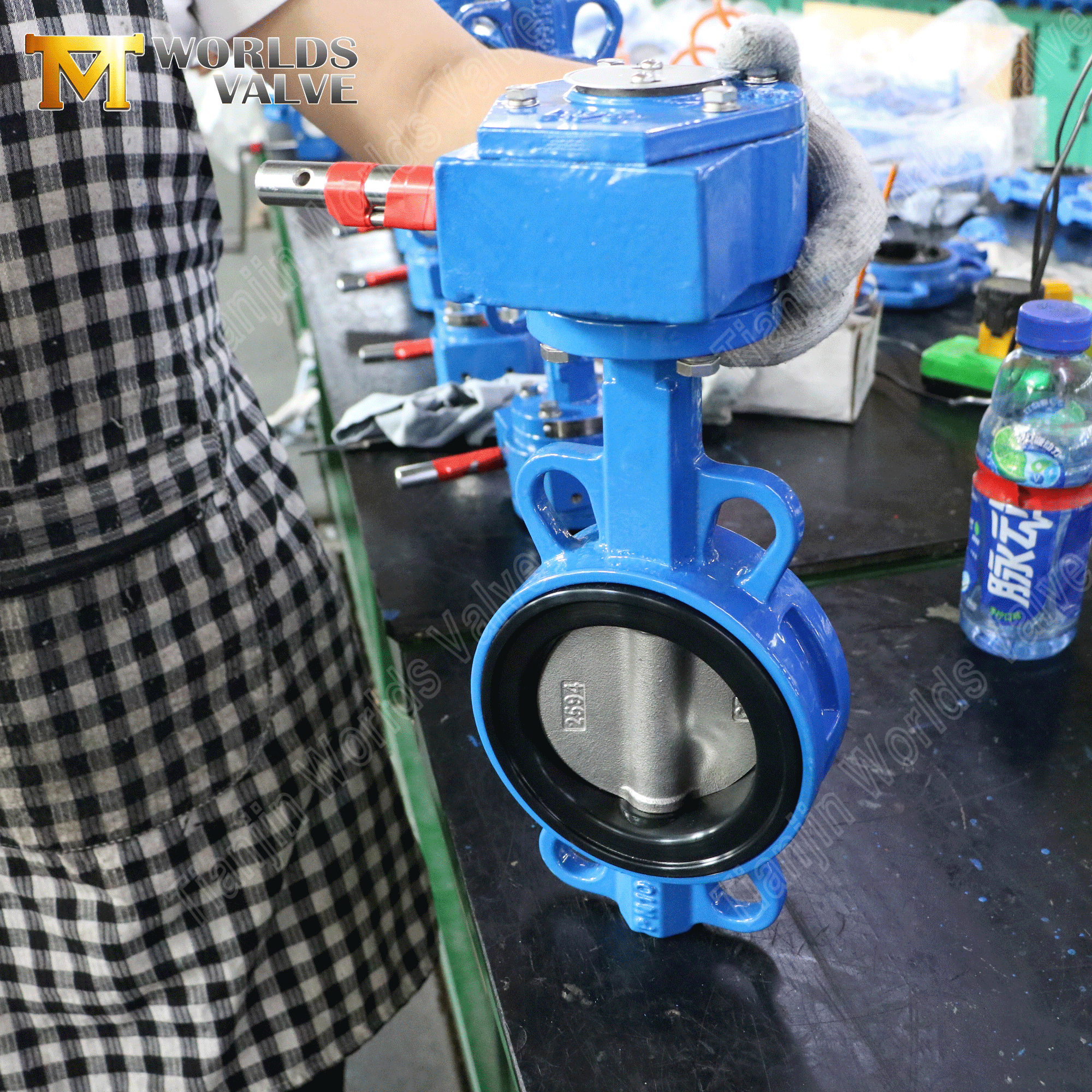

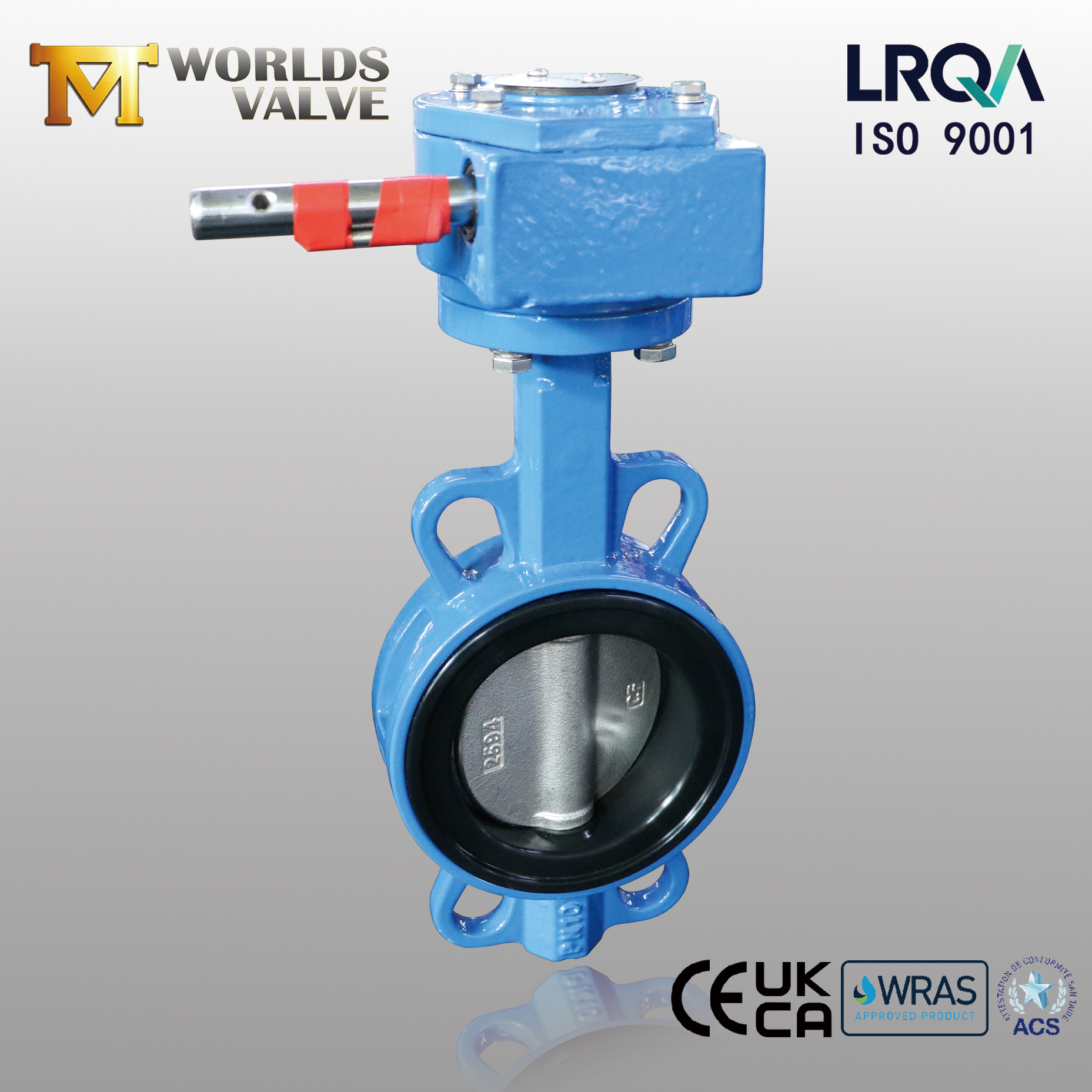

Эта 4-дюймовая модель сочетает в себе корпус из ковкого чугуна, диск из нержавеющей стали CF8, сменное седло из EPDM и привод с червячной передачей, номинальное давление PN10. Он предназначен для водоснабжения, водоотведения, отопления, вентиляции и кондиционирования и общепромышленного обслуживания. Являясь прямым производителем OEM/ODM с более чем 19-летним опытом экспорта, компания Tianjin Worlds Valve Co., Ltd. подбирает материалы, размеры, номинальные давления, стандарты фланцев, покрытия и приводы в соответствии с вашими спецификациями. Мы сертифицированы по стандартам ISO 9001 (LRQA), CE, UKCA, WRAS и ACS и экспортируем свою продукцию в более чем 50 стран.

Представлять:

Вафельный дроссельный клапан с шестеренчатым приводом | Сменное седло из EPDM | ДИ Тело | Диск CF8 | OEM-производитель

Tianjin Worlds Valve Co., Ltd. — ваш надежный источник надежного и экономичного регулирования расхода

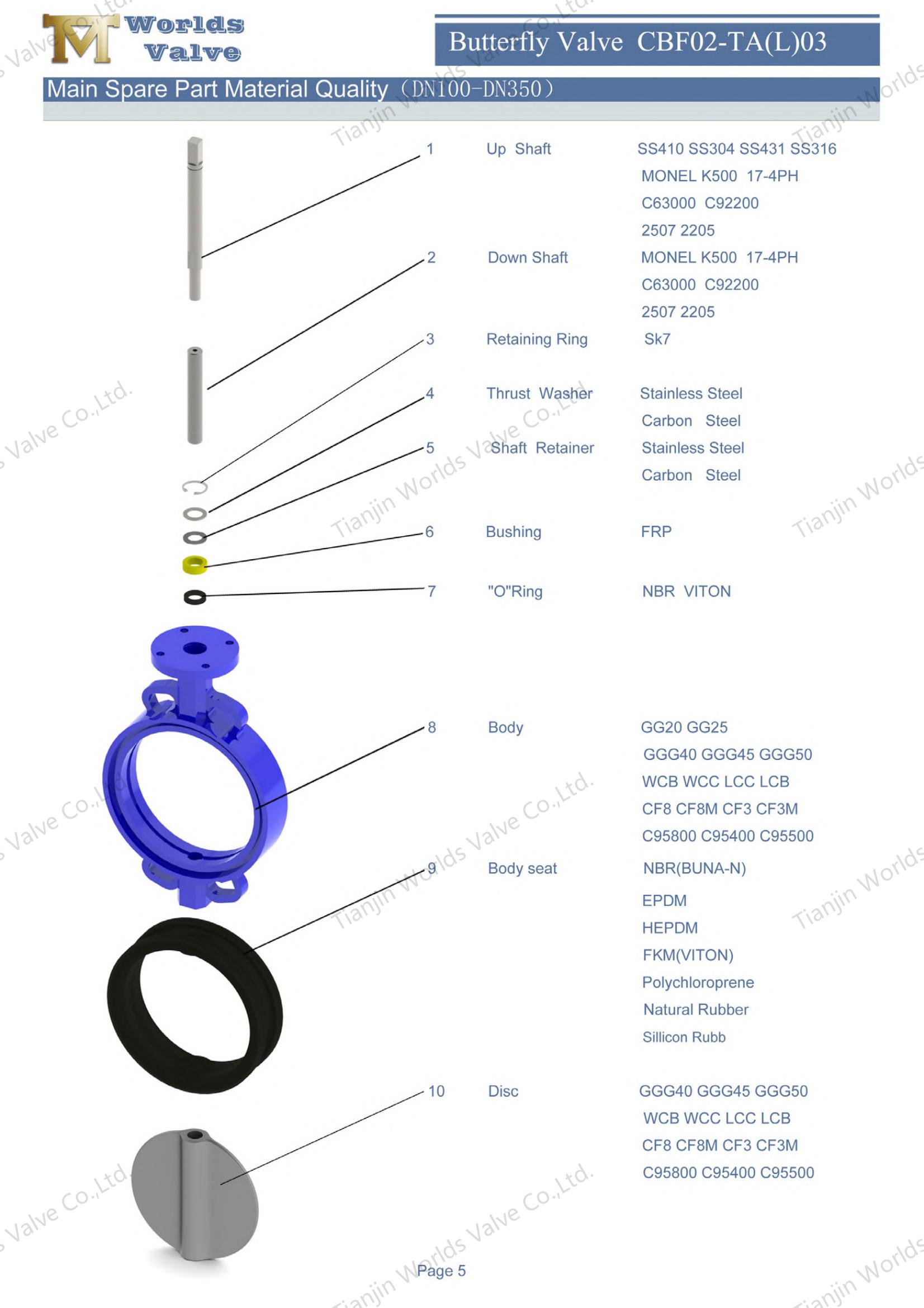

CBF02-TA03 — Подробная информация о продукте

Технические характеристики

Эта модель настроена со следующими параметрами. Обратите внимание, что каждый элемент, указанный ниже, можно настроить в соответствии с вашими конкретными потребностями.

Ключевые особенности и преимущества

1. Сменное седло из EPDM – простота обслуживания, низкая стоимость.

• Конструкция, заменяемая в полевых условиях . Седло из EPDM механически удерживается, а не приклеивается к корпусу. В случае износа просто откройте клапан, снимите старое седло, вставьте новое и соберите заново — нет необходимости заменять весь клапан или отправлять его обратно на завод.

• Увеличенный срок службы клапана . Корпус, диск и шток остаются в эксплуатации, даже если заменяется только седло. Это значительно продлевает общий срок службы клапана и снижает совокупную стоимость владения.

• Упрощенные запасные части. Одно седло подходит для всех клапанов одного размера и модели. Наличие нескольких запасных седел позволяет покрыть несколько клапанов — нет необходимости хранить полные сборки клапанов.

2. Оператор редуктора – плавное самоблокирующееся управление.

• Самоблокирующаяся конструкция – червячная передача является самоблокирующейся, поэтому диск остается на месте даже под давлением потока – дополнительные стопорные устройства не требуются.

• Индикатор положения открытия-закрытия . Встроенный индикатор сразу показывает положение клапана.

• Пониженный рабочий крутящий момент . Передаточное число увеличивает крутящий момент, вводимый вручную, что делает работу плавной и легкой. Это особенно важно для больших размеров, где крутящий момент ручного рычага слишком высок для комфортной работы.

• Монтаж по ISO 5211. Стандартизированный верхний фланец позволяет при необходимости легко модернизировать систему до электрического или пневматического привода.

3. Бесфланцевая конструкция – компактная и экономичная.

• Экономия места. Бесфланцевый корпус зажат между двумя фланцами трубы, что требует минимального пространства между торцами и уменьшает общую длину трубопровода.

• Легкий вес – до 40 % легче, чем конструкции с фланцами или наконечниками, что упрощает обращение и снижает структурную нагрузку на трубопроводные системы.

• Экономичность : благодаря меньшему количеству материала и более простой обработке межфланцевые клапаны отлично подходят для промышленного применения общего назначения.

4. Материал корпуса – ковкий чугун (GGG40/500-7).

• Высокая прочность – обеспечивает прочность на разрыв ≥400 МПа, обеспечивая надежную работу при скачках давления PN10.

• Ударопрочность . Структура шаровидного графита обеспечивает исключительную прочность, выдерживая механические удары и вибрацию трубопровода.

• Защита от коррозии. В сочетании со стандартным эпоксидным покрытием (минимум 250 мкм) корпус устойчив к коррозии в воде, сточных водах и в условиях общепромышленного использования.

5. Материал диска – нержавеющая сталь CF8 (AISI 304).

• Хорошая коррозионная стойкость – CF8 обеспечивает надежную стойкость к окислению и коррозии в воде, мягких химикатах и ​​атмосферном воздействии.

• Нетоксичный и безопасный – подходит для питьевой воды и общего обслуживания.

• Прочный и легкий – обеспечивает хорошую механическую прочность, сохраняя при этом вес диска управляемым для плавной работы.

6. Седло из EPDM – надежное водонепроницаемое уплотнение.

• Превосходная водостойкость — EPDM обеспечивает исключительную устойчивость к воде, пару и атмосферным воздействиям на открытом воздухе, что делает его идеальным для систем водоснабжения, сточных вод и систем отопления, вентиляции и кондиционирования.

• Широкий температурный диапазон – сохраняет герметизирующие свойства от -20 ℃ до +120 ℃, охватывая весь диапазон типичных рабочих температур водяной системы.

• Пузырьковоплотное закрытие – обеспечивает надежное двунаправленное уплотнение, гарантируя отсутствие утечек в обоих направлениях потока.

Типичные применения

Дисковые дисковые затворы с шестеренчатым приводом и сменным седлом из EPDM пользуются доверием во многих отраслях промышленности:

Почему стоит выбрать Tianjin Worlds Valve?

• Качество, которому можно доверять. Наш сертификат ISO 9001:2015 выдан LRQA, одним из самых уважаемых органов сертификации в мире. Каждый клапан поставляется с сертификатами на материалы и протоколами испытаний под давлением – без исключений.

• Специалисты по сменным сиденьям. Наша конструкция седла, пригодная для обслуживания на месте, означает, что вы можете заменять седла из EPDM, не снимая клапан с линии, что сокращает время простоя и затраты на техническое обслуживание.

• Опыт работы с редукторными клапанами. Мы обладаем обширным опытом производства дроссельных заслонок с шестеренчатым приводом для систем водоснабжения, отопления, вентиляции и кондиционирования воздуха и промышленных проектов по всему миру.

• Полная настройка. Материалы, размеры, номинальное давление, стандарты фланцев (ANSI, DIN, JIS, BS), покрытия (любой цвет RAL), приводы – все по вашей спецификации.

• 19+ лет опыта экспорта. Отлаженная логистика и послепродажная поддержка в более чем 50 странах Европы, Америки, Ближнего Востока и Юго-Восточной Азии.

• 100% отслеживаемость. Сертификаты на материалы и протоколы испытаний под давлением прилагаются к каждому заказу – без исключений.

• Быстрый поворот. Выделенный менеджер проекта; типичное время выполнения 20–30 дней. Посещение фабрик в Тяньцзине приветствуется.

Свяжитесь с нами – настройте свой вафельный дисковый затвор сегодня:

Нужна ли вам эта 4-дюймовая конфигурация PN10 со сменным седлом из EPDM, другой размер или полностью индивидуальный дизайн — мы готовы изготовить по вашим спецификациям.

Отправьте нам свои требования:

• Требуемый размер и номинальное давление

• Тип носителя и рабочая температура

• Предпочтительная комбинация материалов (корпус/диск/седло)

• Тип привода (ручной, шестеренчатый, электрический, пневматический, гидравлический)

• Стандарт фланца и сверление (ANSI, DIN, JIS, BS)

• Цвет покрытия (любой RAL)

• Целевое количество и порт назначения

Наша команда ответит в течение 24 часов и предоставит ценовое и инженерное предложение.

Посещение завода приветствуется – приходите посмотреть, как мы производим вашу арматуру в Тяньцзине, Китай.

Свяжитесь с нами сейчас, и давайте вместе создадим ваш клапан.
