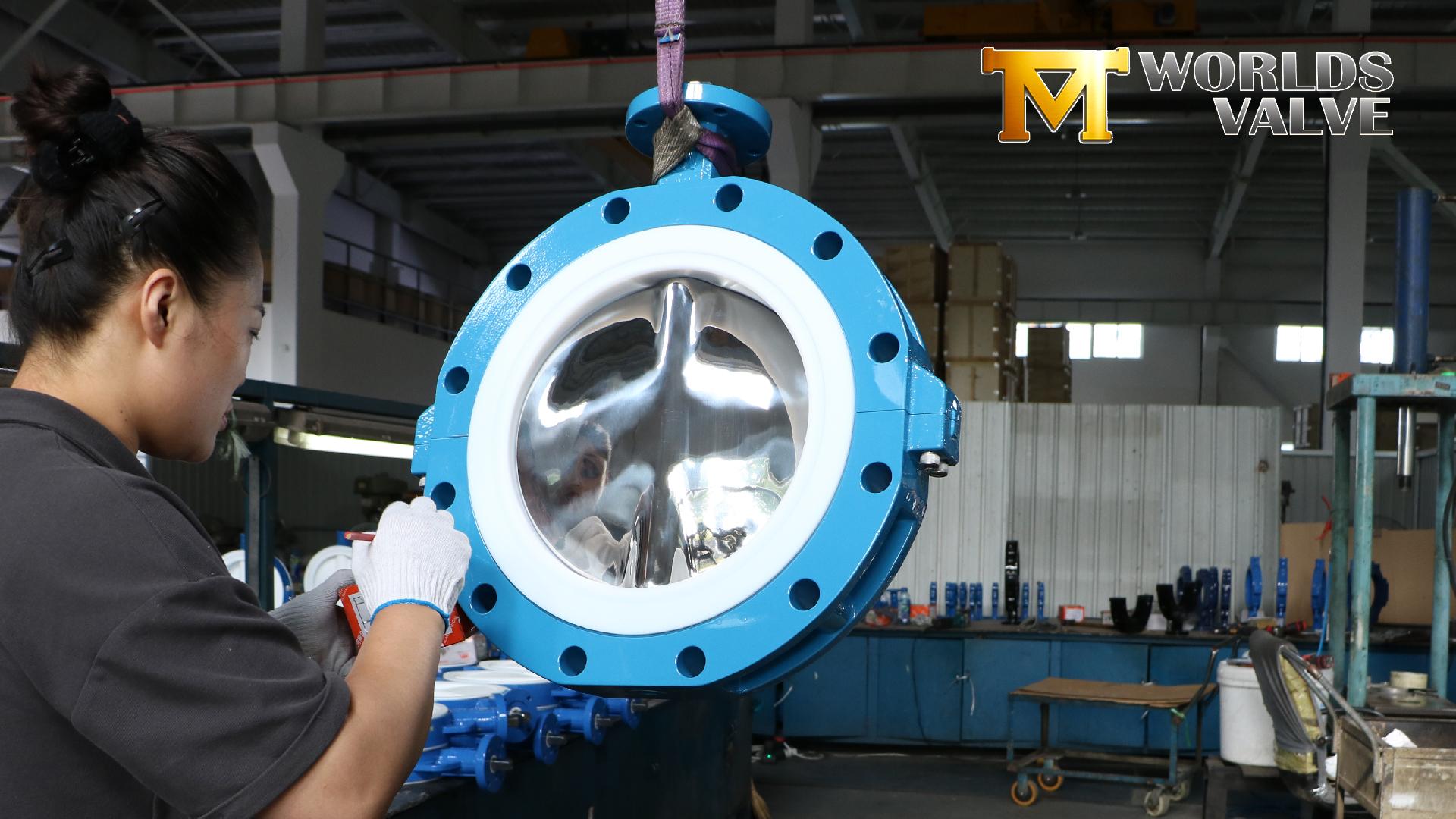

Межфланцевый дисковый клапан со сквозным отверстием – седло из ПТФЭ, OEM

Обзор

Что, если бы вы могли обслуживать дроссельную заслонку, не снимая ее с трубопровода? В этом и заключается идея этого межфланцевого дроссельного клапана со сквозным отверстием. Вместо резьбовых выступов корпус имеет кольцо из простых просверленных отверстий. Болты проходят через клапан и оба фланца трубы и закрепляются гайками. Это простое изменение снижает стоимость, упрощает центровку и при этом обеспечивает жесткое и надежное соединение.

Но настоящее преимущество лежит глубже. Тело разделено на две половины. Когда седло из ПТФЭ изнашивается, вы не заменяете весь клапан — вы разделяете половинки, меняете седло и снова прикручиваете его вместе. На химических заводах, фармацевтических линиях и системах морской воды, где седла из ПТФЭ имеют важное значение, такое поточное обслуживание меняет экономику владения клапанами.

Эта модель сочетает в себе корпус из ковкого чугуна (DI) по стандарту ASTM A536 65-45-12, диск из полированной нержавеющей стали (CF8 или CF8M) и седло из ПТФЭ, обеспечивающее исключительную химическую стойкость. Схема монтажа через сквозное отверстие соответствует проектным нормам EN 593 и API 609, с верхним фланцем ISO 5211 для ручного или автоматического управления.

Являясь прямым производителем OEM/ODM с более чем 19-летним опытом экспорта, компания Tianjin Worlds Valve Co., Ltd. поставляет полностью настраиваемые межфланцевые дисковые затворы со сквозными отверстиями — материалы, размеры, номинальное давление, стандарты фланцев, покрытия и приводы — все с учетом ваших точных спецификаций. Наша продукция экспортируется в более чем 50 стран и имеет сертификаты ISO 9001 (сертификат LRQA), CE, UKCA, WRAS и ACS.

Технические характеристики

СКАЧАТЬ ПРИМЕР КАТАЛОГ

Ключевые особенности и преимущества

1. Монтаж через отверстие – надежно без резьбы

• Снижение затрат, ускорение производства  — отверстия, просверленные простым способом, исключают операции по нарезанию резьбы, что снижает производственные затраты и время выполнения заказа по сравнению с клапанами с проушинами.

• Надежное болтовое соединение . Болты проходят через корпус клапана и оба фланца трубы и закрепляются гайками. Благодаря этому создается жесткое соединение, выдерживающее вибрацию и скачки давления.

• Легкость выравнивания – конструкция со сквозным отверстием позволяет центрировать клапан между фланцами перед

2. Конструкция с разъемным кузовом – поточное обслуживание

• Прямой внутренний доступ – Корпус разделяется на две половины, что позволяет осматривать диск и седло, не снимая клапан с трубопровода.

• Заменяемое на месте седло из ПТФЭ . Если седло изнашивается, разделите половинки, замените седло из ПТФЭ и соберите заново. Нет необходимости заменять весь клапан или отправлять его обратно на завод.

• Сокращение времени простоя — техническое обслуживание, которое обычно требует полной замены клапана, можно выполнить за считанные минуты с помощью базовых инструментов.

3. Седло из ПТФЭ – превосходная химическая стойкость

• Отличная химическая совместимость — ПТФЭ устойчив практически ко всем промышленным химикатам, включая сильные кислоты, щелочи, растворители и окислители. В отличие от EPDM или NBR, он не разрушается в агрессивных средах.

• Широкий температурный диапазон– Сохраняет герметизирующие свойства от -29°С до +160°С (кратковременно до +200°С).

• Низкое трение и антипригарное покрытие — низкий коэффициент трения ПТФЭ снижает рабочий крутящий момент и предотвращает скопление среды, упрощая очистку.

• Пузырьонепроницаемое закрытие – протестировано на соответствие API 598 и EN 12266-1, обеспечивает надежное двунаправленное уплотнение.

4. Диск из полированной нержавеющей стали – плавный поток, легкая очистка

• Коррозионная стойкость – нержавеющая сталь CF8/CF8M устойчива к коррозии в воде, химикатах и агрессивных средах.

• Полированная поверхность — зеркальная полировка уменьшает трение, предотвращает прилипание продукта и упрощает очистку — идеально подходит для фармацевтической, пищевой промышленности и применения с высокой степенью чистоты.

• Прочный и легкий  – обеспечивает хорошую механическую прочность, сохраняя при этом управляемый вес диска.

5. Корпус из ковкого чугуна – прочность и долговечность

• Высокопрочный – ковкий чугун A536 65-45-12 обеспечивает прочность на разрыв ≥448 МПа и предел текучести ≥310 МПа, обеспечивая надежную работу при скачках давления.

• Ударопрочность – структура шаровидного графита обеспечивает исключительную прочность, выдерживая механические удары и вибрацию трубопровода.

• Защита от коррозии–В сочетании со стандартным эпоксидным покрытием (минимум 250 мкм) корпус устойчив к коррозии в воде, сточных водах и общепромышленных условиях.

Сквозное отверстие и проушина – в чем разница?

Типичные применения

Межфланцевые дисковые затворы со сквозным отверстием, седлом из ПТФЭ и диском из полированной нержавеющей стали пользуются доверием в требовательных отраслях:

• Химическая обработка – Кислоты, щелочи, растворители и агрессивные среды – Седло из ПТФЭ устойчиво к химическому воздействию

• Фармацевтическое производство – Процессы высокой чистоты, системы CIP/SIP – полированный диск упрощает очистку

• Нефтехимия–Коррозионные жидкости, нефтепереработка и технологические линии

• Очистка воды – Системы дозирования химикатов, хлора, озона

• Опреснение и морское судоходство – Обработка морской воды, перекачка рассола – ПТФЭ и нержавеющая сталь устойчивы к хлоридной коррозии

• Продукты питания и напитки–Санитарные применения, где чистота продукта имеет решающее значение

• Целлюлозно-бумажная промышленность – Химикаты для отбеливания, едкие растворы

Почему стоит выбрать Tianjin Worlds Valve?

• Качество, которому можно доверять. Наш сертификат ISO 9001:2015 выдан LRQA, одним из самых уважаемых органов по сертификации в мире. Каждый клапан поставляется с сертификатами на материалы и протоколами испытаний под давлением – без исключений.

• Специалисты по сквозным отверстиям и разъемным корпусам. Мы обладаем обширным опытом производства межфланцевых дисковых затворов со сквозными отверстиями и разъемной конструкцией корпуса — конструкция, которая упрощает техническое обслуживание и снижает долгосрочные затраты.

• Опыт в области седел из ПТФЭ. Наши седла из ПТФЭ обеспечивают превосходную химическую стойкость и устойчивость к высоким температурам по сравнению с седлами из эластомера — идеально подходят для агрессивных сред.

• Полная индивидуализация. Материалы, размеры, номинальное давление, стандарты фланцев (ANSI, DIN, JIS, BS), покрытия (любой цвет RAL), приводы — все в соответствии с вашими требованиями.

• 19+ лет опыта экспорта. Отлаженная логистика и послепродажная поддержка в более чем 50 странах Европы, Америки, Ближнего Востока и Юго-Восточной Азии.

• 100% отслеживаемость. Сертификаты на материалы и протоколы испытаний под давлением к каждому заказу – без исключений.

• Быстрый результат. Выделенный менеджер проекта; типичное время выполнения 20–30 дней. Посещение фабрик в Тяньцзине приветствуется.

Часто задаваемые вопросы

В чем разница между межфланцевым клапаном со сквозным отверстием и клапаном с наконечником?

Клапан с проушиной имеет резьбовые вставки, в которые ввинчиваются болты. Сквозной клапан имеет простые просверленные отверстия: болты проходят через корпус клапана и оба фланца и закрепляются гайками. Оба обеспечивают надежный монтаж, но сквозное отверстие исключает затраты на нарезание резьбы и упрощает выравнивание.

Можно ли заменить седло из ПТФЭ в полевых условиях?

Да. Конструкция разъемного корпуса позволяет разделить две половины корпуса, снять старое седло из ПТФЭ, установить новое и собрать заново — и все это без снятия клапана с трубопровода.

Для каких сред подходит ПТФЭ?

ПТФЭ устойчив практически ко всем промышленным химикатам, включая сильные кислоты, щелочи, растворители и окислители. Не рекомендуется для расплавленных щелочных металлов или элементарного фтора.

Каково номинальное давление этого клапана?

Стандартные номиналы — PN10 и PN16. Более высокие номиналы доступны по запросу, в зависимости от размера и конфигурации.

Предлагаете ли вы индивидуальную настройку?

Да. Как прямой производитель OEM/ODM, мы подгоняем материалы, размеры, номинальные давления, стандарты фланцев, покрытия и приводы в точном соответствии с вашими требованиями.

Свяжитесь с нами – настройте свой сквозной клапан сегодня

Нужна ли вам эта конфигурация межфланцевого дискового затвора со сквозным отверстием и седлом из ПТФЭ, другого размера или номинального давления или полный пакет клапанов для крупномасштабного проекта — мы готовы изготовить его по вашим спецификациям.

Отправьте нам свои требования:

• Требуемый размер и номинальное давление

• Тип носителя и рабочая температура

• Предпочтительная комбинация материалов (корпус/диск/седло)

• Тип привода (ручной, шестеренчатый, электрический, пневматический, гидравлический)

• Фланец стандартный и сверлильный (ANSI, DIN, JIS, BS)

• Цвет покрытия (любой RAL)

• Целевое количество и порт назначения

Наша команда ответит в течение 24 часов и предоставит ценовое и техническое предложение.

Посещение завода приветствуется — приходите посмотреть, как мы производим ваши клапаны в Тяньцзине, Китай.
