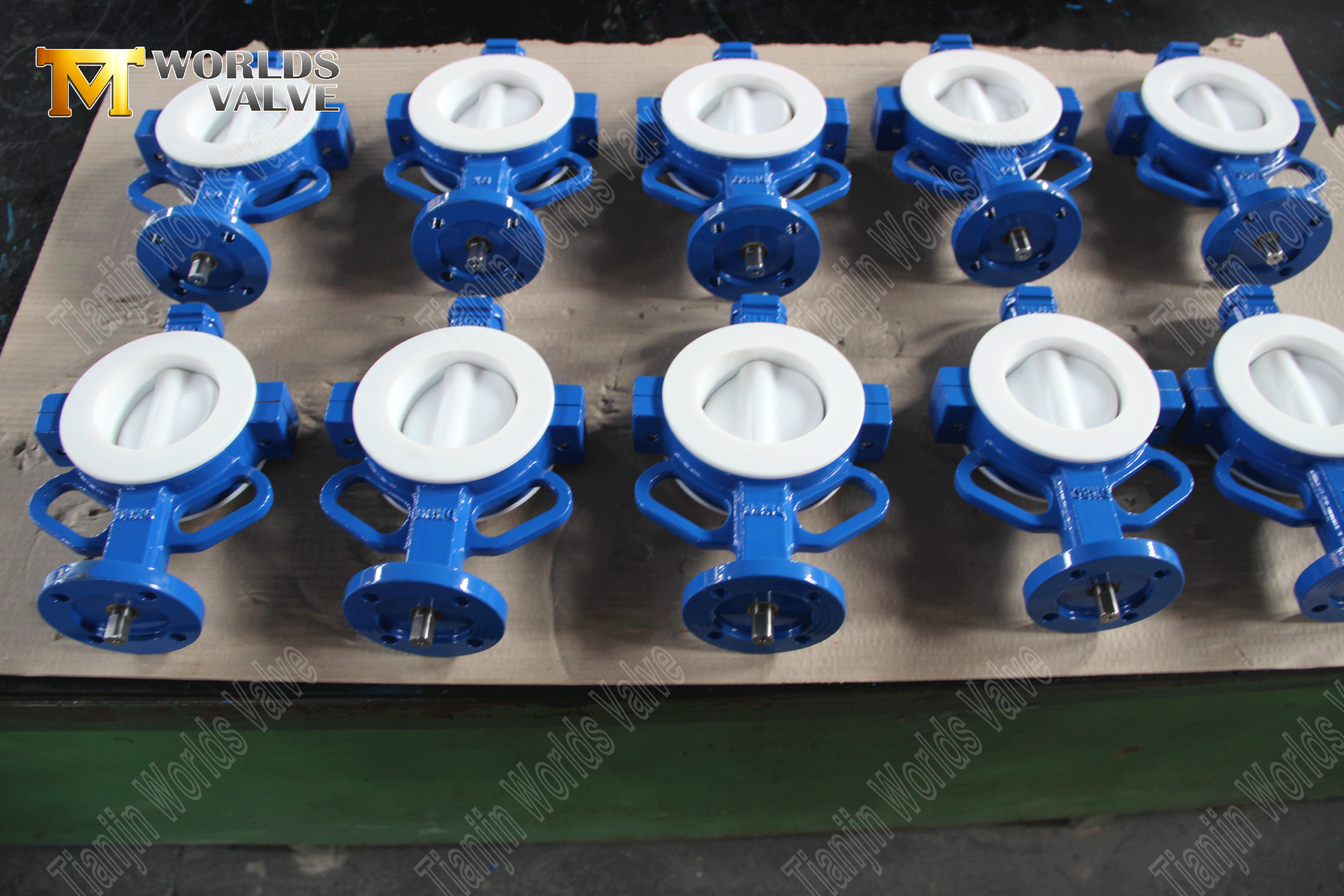

Межфланцевый дроссельный клапан из ПТФЭ — диск с капсулой из ПТФЭ, класс 150, производитель OEM

Обзор продукта

Пластинчатый дроссельный клапан из ПТФЭ предназначен для применений, где химическая стойкость и чистота жидкости не подлежат обсуждению. Бесфланцевый корпус расположен между двумя фланцами трубы, что позволяет сократить монтажную длину и снизить общий вес. Это практичный выбор для узлов дозирования химикатов, фармацевтических очистных сооружений и проектов модернизации, где пространство ограничено.

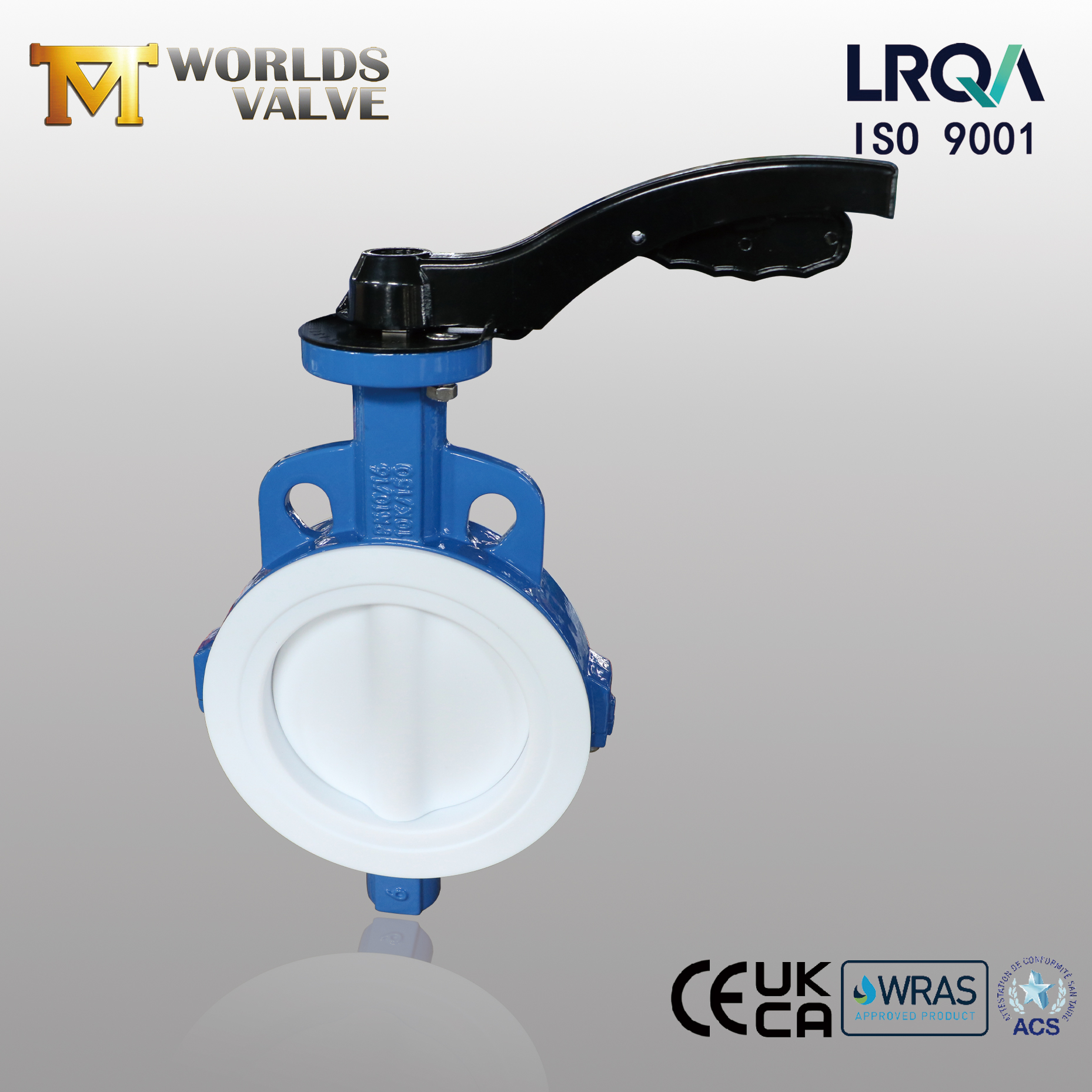

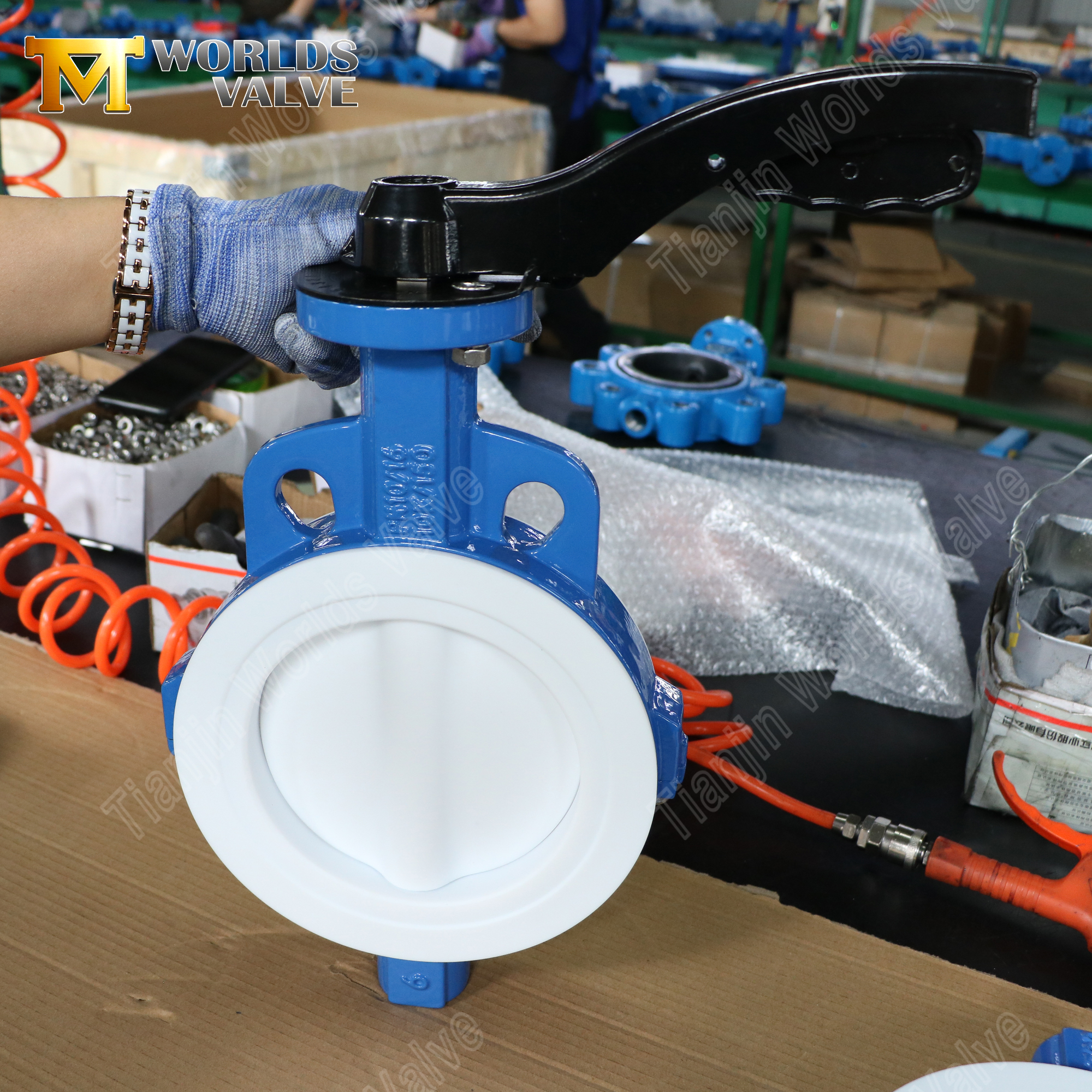

В этой модели корпус из ковкого чугуна сочетается с диском из нержавеющей стали CF8M (AISI 316), полностью герметизированным ПТФЭ, седлом из ПТФЭ и штоком из нержавеющей стали 17-4PH, классом 150, управляемым ручным рычагом со стопорной пластиной.

Капсула из ПТФЭ на диске и седло из ПТФЭ вместе создают химически инертный смачиваемый путь. Имея диапазон устойчивости к pH от 0 до 14, ПТФЭ работает с концентрированными кислотами, щелочами, растворителями и окислителями, которые быстро разрушают эластомерные седла или вызывают коррозию металлических компонентов без футеровки. Шток 17-4PH — дисперсионно-твердеющая нержавеющая сталь с пределом прочности до 1100 МПа — обеспечивает механическую прочность, необходимую для надежной передачи крутящего момента в течение тысяч циклов.

Являясь прямым производителем OEM/ODM с более чем 15-летним опытом экспорта, компания Tianjin Worlds Valve Co., Ltd. поставляет полностью настраиваемые пластинчатые дисковые затворы из ПТФЭ — материалы, размеры, номинальные давления, стандарты фланцев, покрытия и приводы — все с учетом ваших точных спецификаций. Наша продукция экспортируется в более чем 50 стран и имеет сертификаты ISO 9001 (сертифицирована LRQA), CE, UKCA, WRAS и ACS.

Представлять:

Клапан-бабочка из ПТФЭ | ДИ Тело | Диск CF8M с тефлоновым покрытием | Класс 150 | Маховик

Tianjin Worlds Valve Co., Ltd. — ваш надежный источник надежного и экономичного регулирования расхода

CBF04-TA04 — Подробная информация о продукте

Технические характеристики

Эта модель настроена со следующими параметрами. Обратите внимание, что каждый элемент, указанный ниже, можно настроить в соответствии с вашими конкретными потребностями.

Ключевые особенности и преимущества

1. Бесфланцевая конструкция – компактная и компактная.

• Короткая монтажная длина – Бесфланцевый корпус помещается между двумя фланцами трубы, что требует минимальной длины трубопровода – идеально подходит для узлов дозирования химикатов и компактных схем установки.

• Легкий вес – значительно легче, чем конструкции с фланцами или проушинами, что упрощает обращение и снижает структурную нагрузку на опоры трубопроводов.

• Быстрая установка. Просто отцентрируйте клапан между фланцами и затяните сквозные болты. Никакой сварки, нарезания резьбы или специальных инструментов не требуется.

2. Диск – нержавеющая сталь CF8M с полной герметизацией из ПТФЭ.

• Нулевой контакт с металлом . Сердечник CF8M полностью заключен в ПТФЭ, что гарантирует, что никакая металлическая поверхность не соприкоснется с технологической жидкостью. Это полностью исключает риски коррозии, точечной коррозии и загрязнения.

• Химически инертная поверхность – ПТФЭ устойчив практически ко всем промышленным химикатам во всем диапазоне pH от 0 до 14, включая концентрированную серную кислоту, соляную кислоту, гидроксид натрия и органические растворители.

• Структурная целостность . Сердечник из нержавеющей стали CF8M обеспечивает жесткость и прочность, а капсула из ПТФЭ обеспечивает химическую стойкость и герметичность.

• Антипригарная поверхность . Гладкая поверхность из ПТФЭ предотвращает образование отложений и упрощает очистку, что особенно важно в фармацевтической и пищевой промышленности.

3. Материал седла – ПТФЭ.

• Универсальная химическая стойкость – ПТФЭ выдерживает диапазон pH от 0 до 14, что делает его совместимым практически со всеми агрессивными средами, за исключением расплавленных щелочных металлов и элементарного фтора.

• Широкий температурный диапазон – ПТФЭ сохраняет размерную стабильность и герметизирующие свойства от -200 ℃ до +260 ℃, охватывая как криогенные, так и высокотемпературные технологические условия.

• Низкое трение – низкий коэффициент трения ПТФЭ снижает рабочий крутящий момент и продлевает срок службы седла даже после повторяющихся циклов.

• Герметичное закрытие – седло из ПТФЭ прижимается к герметизированному диску, обеспечивая герметичность в соответствии со стандартом API 598.

4. Материал штока – нержавеющая сталь 17-4PH.

• High Strength –17-4PH – это дисперсионно-твердеющая нержавеющая сталь, обеспечивающая прочность на разрыв до 1100 МПа, что значительно выше, чем у 304/316, что обеспечивает надежную передачу крутящего момента.

• Отличная коррозионная стойкость . Благодаря содержанию 15,5–17 % хрома и 3–5 % никеля 17-4PH устойчив к коррозии в воде, слабых химикатах и ​​морской атмосфере, превосходя стандартные мартенситные марки.

• Износостойкость – закаленная поверхность противостоит истиранию и истиранию во время повторяющихся циклических циклов, продлевая срок службы соединения штока с подшипником.

• Противовыбросовая конструкция – удерживающий механизм предотвращает случайное выбрасывание штока при скачках давления, разработанный в соответствии со стандартами API 609.

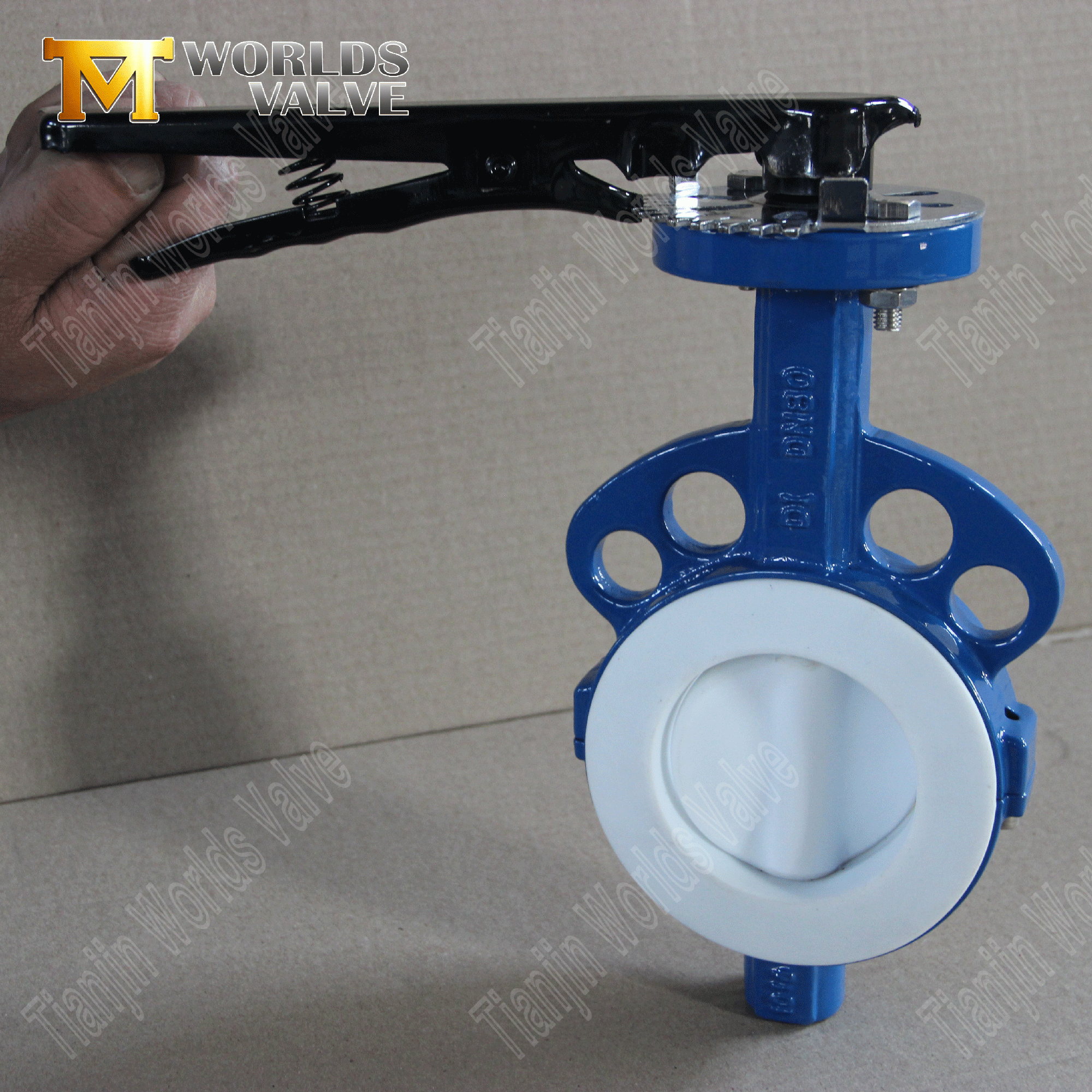

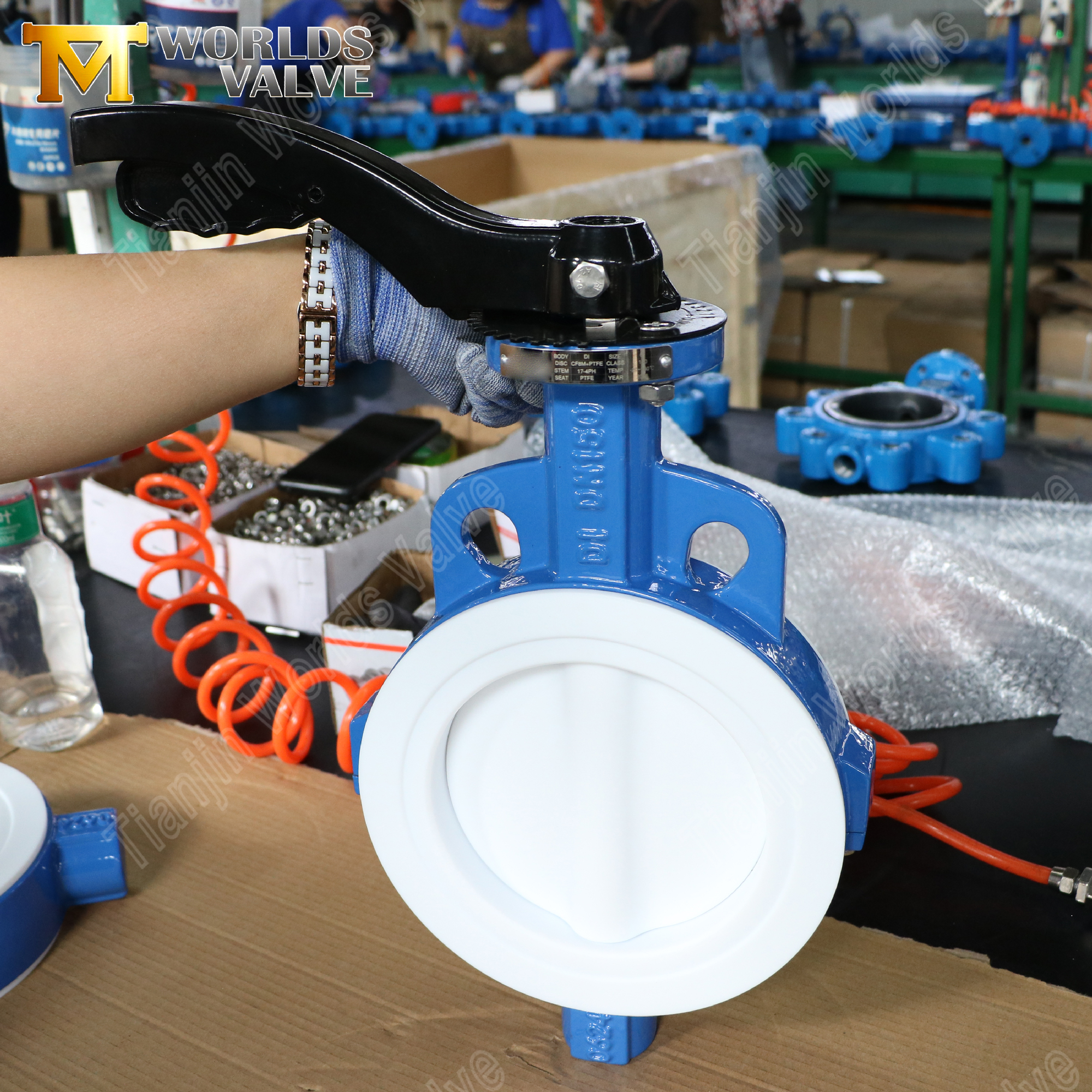

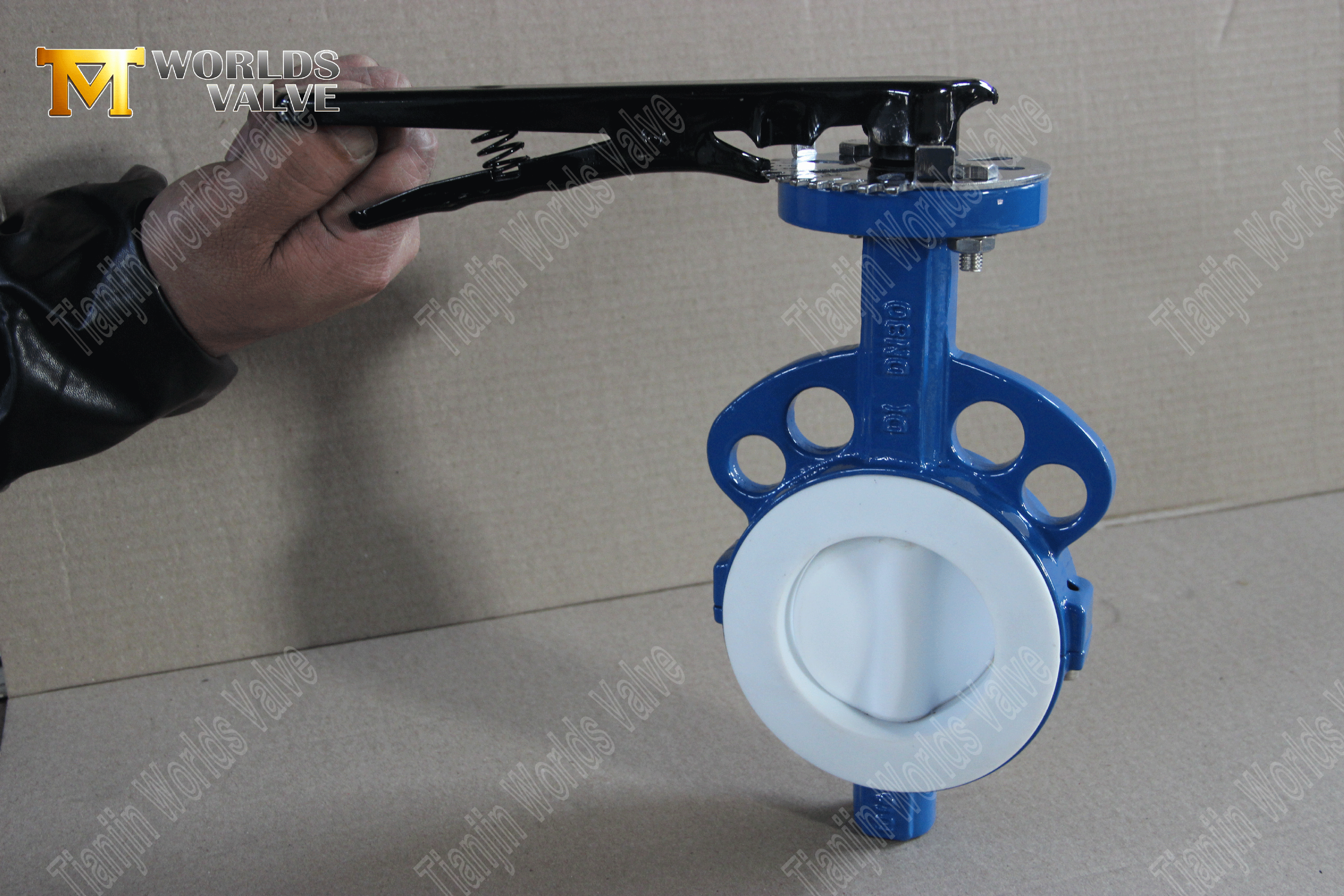

5. Управление ручным рычагом – просто и надежно.

• Четвертьоборотное управление – Рычаг поворачивается на 90° от полностью открытого до полностью закрытого положения, обеспечивая быстрое и точное управление потоком.

• В комплект входит стопорная пластина . Рычаг оснащен стопорной пластиной, которая удерживает клапан в нужном положении и предотвращает случайное срабатывание во время технического обслуживания.

• Монтаж по ISO 5211. Стандартизированный верхний фланец позволяет при необходимости легко модернизировать систему до электрического или пневматического привода.

6. Класс 150 – допустимое стандартное давление.

• Широкая совместимость. Класс 150 является наиболее распространенным номинальным давлением для промышленных трубопроводных систем в Северной Америке и многих других регионах, что обеспечивает легкую интеграцию с существующими фланцами. Номинальное давление холодной обработки (CWP) для дроссельных затворов класса 150 обычно составляет 285 фунтов на квадратный дюйм (20 бар).

• Надежная работа . Корпус из ковкого чугуна и шток 17-4PH выдерживают эксплуатацию класса 150 с запасом прочности даже при скачках давления и термоциклировании.

Типичные применения

Пластинчатые дисковые затворы из ПТФЭ с герметизированным диском и седлом из ПТФЭ пользуются доверием во многих отраслях промышленности:

• Химическая обработка – Кислоты, щелочи, растворители, окислители и агрессивные среды.

• Фармацевтика – вода высокой чистоты, системы CIP/SIP, стерильная обработка.

• Продукты питания и напитки: кислые продукты, чистящие средства, гигиенические жидкости.

• Полупроводники – сверхчистая вода, химикаты электронного класса.

• Очистка воды – хлор, озон, дозирование химикатов.

• Целлюлозно-бумажная промышленность: химикаты для отбеливания, едкие растворы.

Почему стоит выбрать Tianjin Worlds Valve?

• Качество, которому можно доверять. Наш сертификат ISO 9001:2015 выдан LRQA, одним из самых уважаемых органов сертификации в мире. Каждый клапан поставляется с сертификатами на материалы и протоколами испытаний под давлением – без исключений.

• Специалисты по герметизации ПТФЭ. Мы обладаем обширным опытом производства клапанов с дисками, инкапсулированными из ПТФЭ, и седлами из ПТФЭ для химической, фармацевтической промышленности и применения в условиях высокой чистоты. Наш процесс инкапсуляции обеспечивает полную металлическую изоляцию и долгосрочную надежность.

• Преимущество выноса 17-4PH. Шток 17-4PH обеспечивает значительно более высокую прочность и устойчивость к коррозии, чем стандартные штоки 304/316, обеспечивая надежную работу в сложных условиях эксплуатации.

• Полная настройка. Материалы, размеры, номинальное давление, стандарты фланцев (ANSI, DIN, JIS, BS), покрытия (любой цвет RAL), приводы – все по вашей спецификации.

• 19+ лет опыта экспорта. Отлаженная логистика и послепродажная поддержка в более чем 50 странах Европы, Америки, Ближнего Востока и Юго-Восточной Азии.

• 100% отслеживаемость. Сертификаты на материалы и протоколы испытаний под давлением прилагаются к каждому заказу – без исключений.

• Быстрый поворот. Выделенный менеджер проекта; типичное время выполнения 15–40 дней. Посещение фабрик в Тяньцзине приветствуется.

Свяжитесь с нами – настройте свой клапан из ПТФЭ сегодня:

Нужна ли вам конфигурация класса 150 с диском, инкапсулированным из ПТФЭ, и седлом из ПТФЭ, другой размер, автоматическое срабатывание или полный пакет клапанов для крупномасштабного проекта — мы готовы изготовить клапан по вашим спецификациям.

Отправьте нам свои требования:

• Требуемый размер и номинальное давление

• Тип носителя и рабочая температура

• Предпочтительная комбинация материалов (корпус/диск/седло)

• Тип привода (ручной, шестеренчатый, электрический, пневматический, гидравлический)

• Стандарт фланца и сверление (ANSI, DIN, JIS, BS)

• Цвет покрытия (любой RAL)

• Целевое количество и порт назначения

Наша команда ответит в течение 24 часов и предоставит ценовое и инженерное предложение.

Посещение завода приветствуется – приходите посмотреть, как мы производим вашу арматуру в Тяньцзине, Китай.
