Межфланцевый дроссельный клапан с разъемным корпусом — седло из ПТФЭ, производитель OEM

Обзор продукта

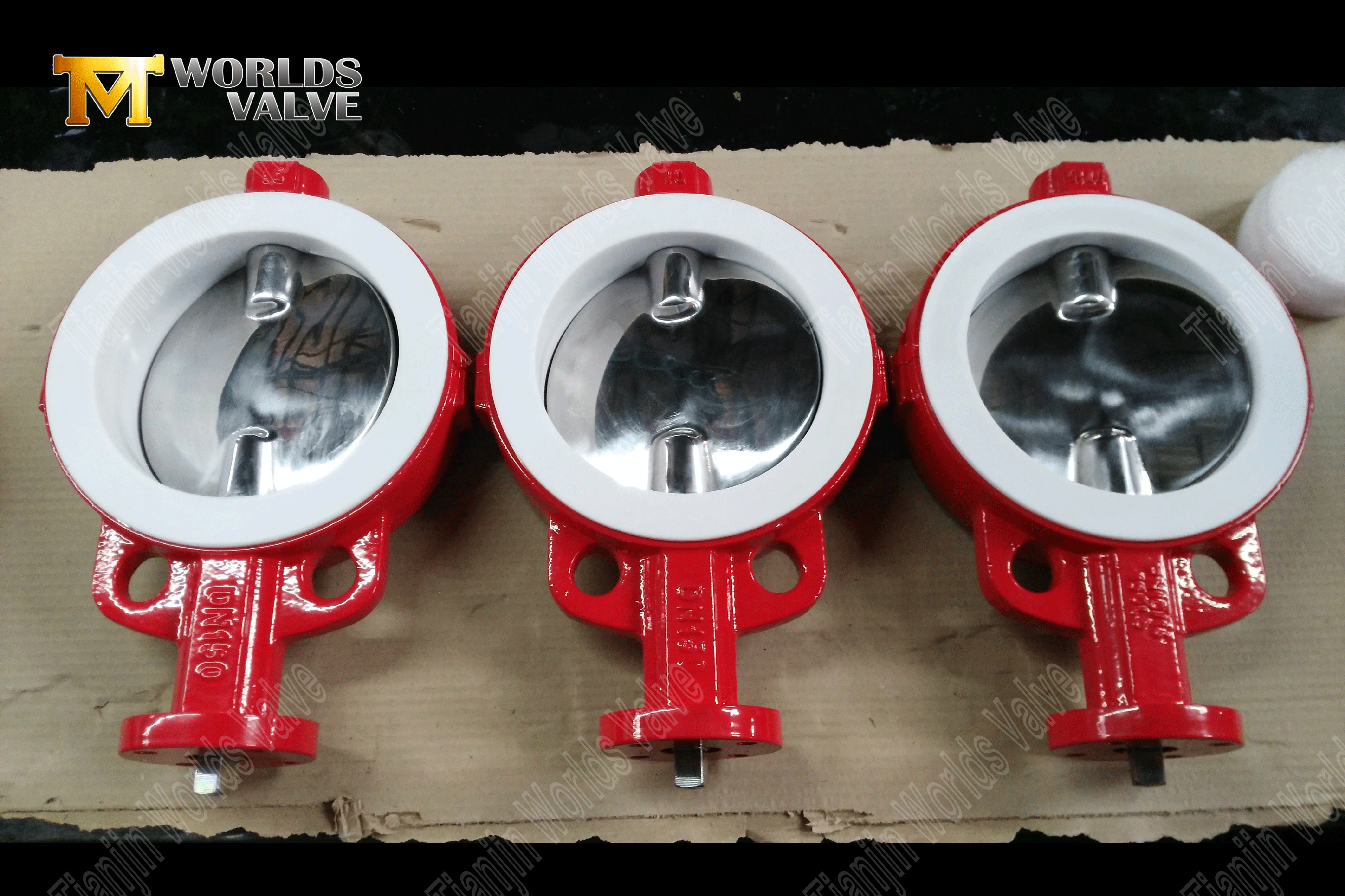

Чем отличается межфланцевый дроссельный клапан с разъемным корпусом? Его корпус состоит из двух половин, скрепленных болтами вокруг диска и седла. Это означает, что вы можете добраться до внутренних частей — осмотреть, обслуживать или заменить седло — не вынимая клапан из магистрали. Для таких отраслей, как химическая обработка и фармацевтика, где седла из ПТФЭ часто требуются для обеспечения коррозионной стойкости и чистоты, такой легкий доступ является реальным преимуществом.

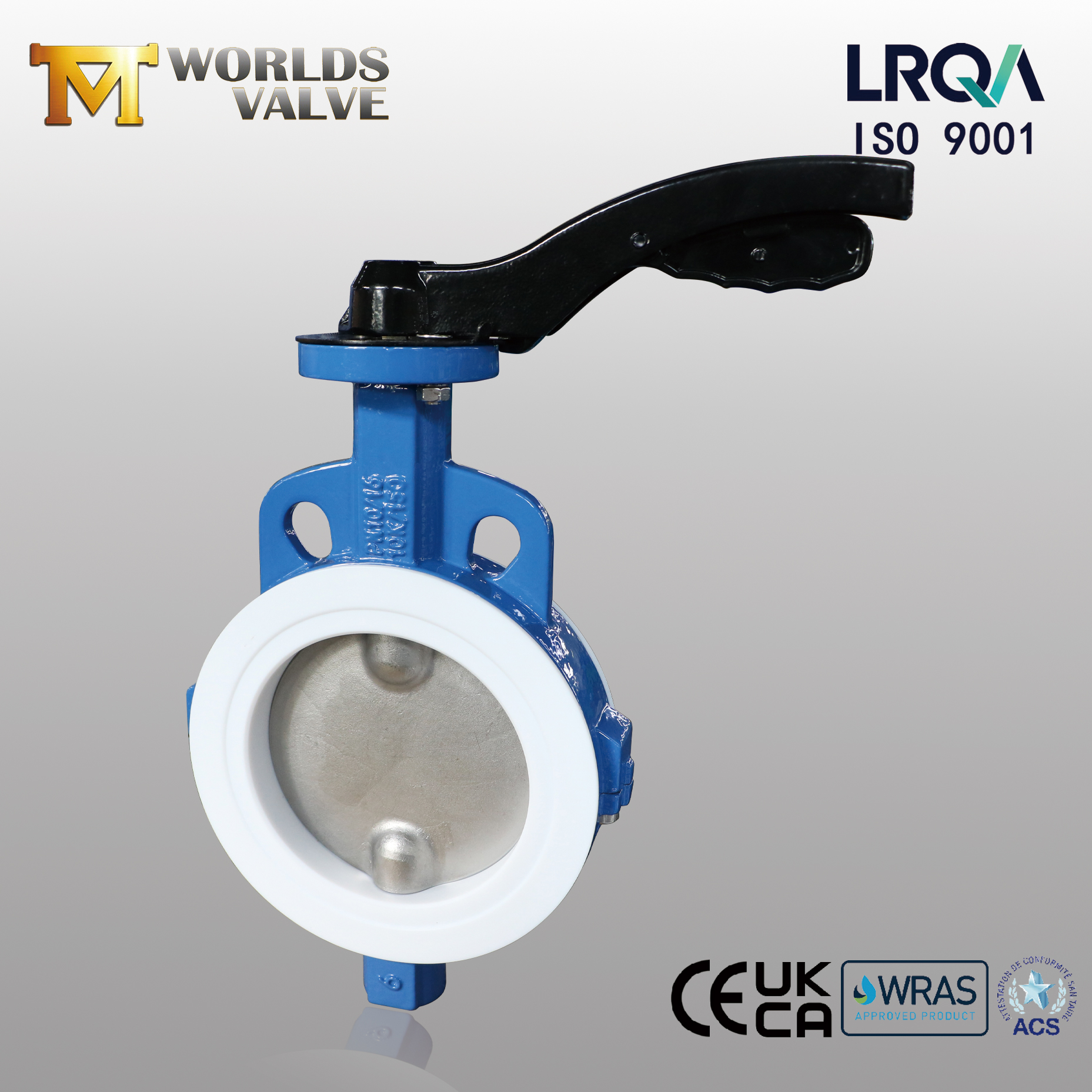

Эта модель сочетает в себе разделенную конструкцию корпуса с седлом из ПТФЭ, диском и штоком из нержавеющей стали, а также легкой алюминиевой ручкой — простая, надежная и рассчитанная на требовательное обслуживание. Являясь прямым производителем OEM/ODM с более чем 19-летним опытом экспорта, компания Tianjin Worlds Valve Co., Ltd. подбирает материалы, размеры, номинальные давления, стандарты фланцев, покрытия и приводы в точном соответствии с вашими потребностями. Мы сертифицированы по стандарту ISO 9001 (LRQA), CE, UKCA, WRAS и ACS и экспортируем свою продукцию в более чем 50 стран.

Представлять:

Межфланцевый дисковый клапан с разъемным корпусом | Седло из ПТФЭ | ДИ Тело | Диск CF8M | OEM-производитель

Tianjin Worlds Valve Co., Ltd. — ваш надежный источник надежного и экономичного регулирования расхода

CBF05-TA04 — Подробная информация о продукте

Технические характеристики

Эта модель настроена со следующими параметрами. Обратите внимание, что каждый элемент, указанный ниже, можно настроить в соответствии с вашими конкретными потребностями.

Ключевые особенности и преимущества

1. Конструкция с разделенным корпусом – легкий доступ и обслуживание.

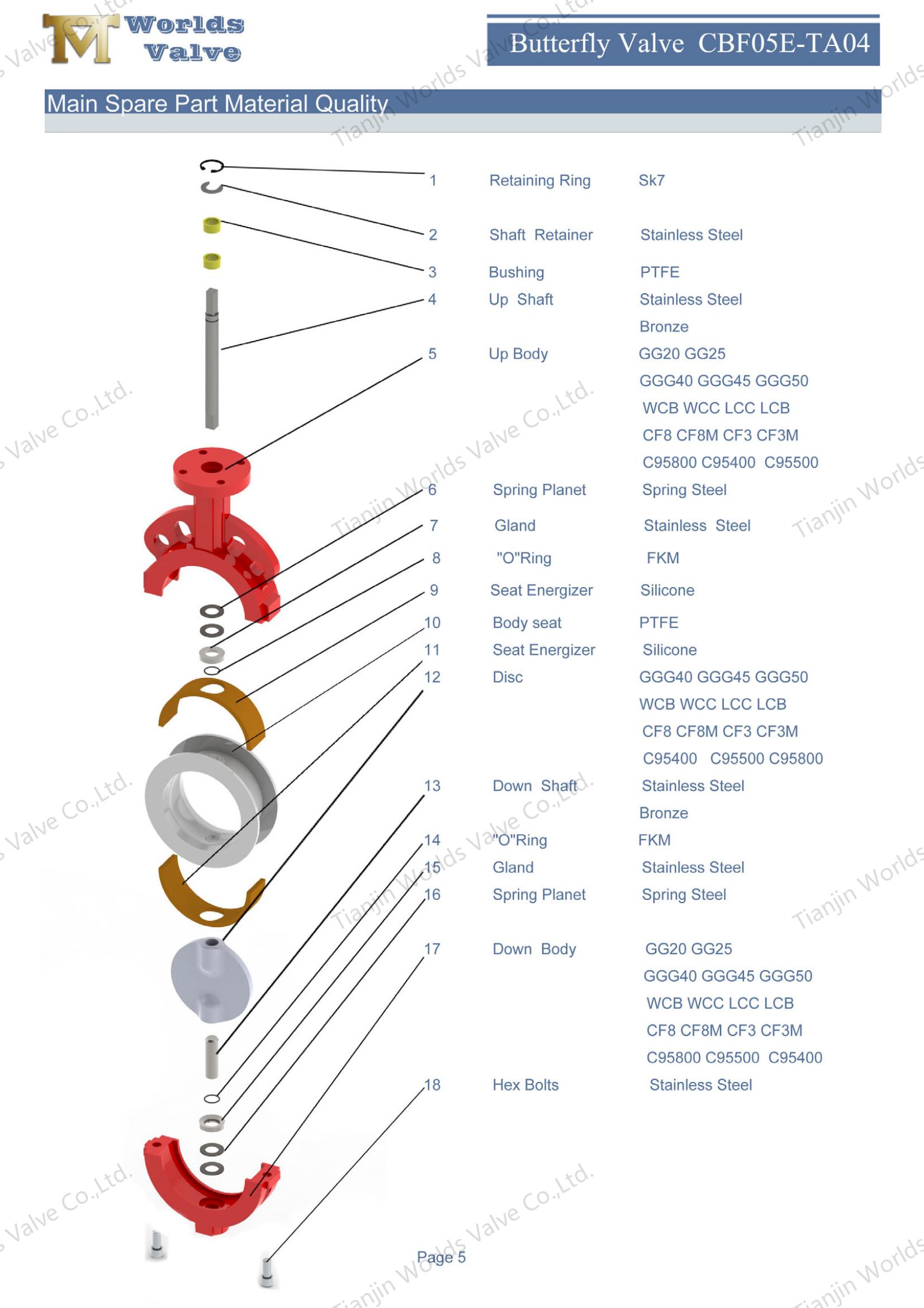

• Двухкомпонентная конструкция . Корпус клапана разделен на верхнюю и нижнюю половины, скрепленные болтами вокруг диска и узла седла. Такая конструкция обеспечивает прямой доступ к внутренним компонентам без снятия клапана с трубопровода.

• Упрощенная замена седла . Если седло из ПТФЭ требует замены, просто открутите болты и разделите две половины корпуса, снимите старое седло, установите новое и соберите заново. Нет необходимости отсоединять клапан от трубопровода или нарушать прилегающий трубопровод.

• Сокращение времени простоя. Техническое обслуживание, которое в противном случае потребовало бы полной замены клапана, можно выполнить за считанные минуты с помощью базовых инструментов, что значительно сокращает время простоя и затраты на техническое обслуживание.

• Доступ для осмотра – конструкция разъемного корпуса позволяет осуществлять визуальный осмотр диска, седла и штока, не снимая клапан с линии, что идеально подходит для программ профилактического обслуживания.

2. Седло из ПТФЭ – превосходная химическая стойкость.

• Отличная химическая стойкость. ПТФЭ устойчив практически ко всем промышленным химикатам, включая сильные кислоты, щелочи, растворители и окислители. Это предпочтительный материал для агрессивных сред, в которых эластомерные седла разрушаются.

• Широкий температурный диапазон – ПТФЭ сохраняет свои уплотнительные свойства от -29°C до +160°C (с кратковременной способностью до +200°C), охватывая более широкий диапазон, чем седла из EPDM или NBR.

• Низкое трение – ПТФЭ имеет один из самых низких коэффициентов трения среди всех твердых материалов, что снижает рабочий крутящий момент и обеспечивает плавное движение диска.

• Антипригарная поверхность . Антипригарная поверхность из ПТФЭ предотвращает скопление среды и упрощает очистку, что особенно важно в фармацевтической, пищевой промышленности и при производстве продуктов высокой чистоты.

• Герметичное закрытие – седло из ПТФЭ обеспечивает надежное двунаправленное уплотнение, гарантируя отсутствие утечек в обоих направлениях потока.

3. Материал корпуса – ковкий чугун А536 65-45-12.

• Высокая прочность – A536 65-45-12 обеспечивает прочность на разрыв ≥448 МПа и предел текучести ≥310 МПа, обеспечивая надежную работу при скачках давления PN16.

• Превосходная ударопрочность . Структура шаровидного графита обеспечивает исключительную прочность, выдерживает механические удары и вибрацию трубопровода без разрушения.

• Защита от коррозии. В сочетании со стандартным эпоксидным покрытием (минимум 250 мкм) корпус устойчив к коррозии в воде, сточных водах и в условиях общепромышленного использования.

4. Материал диска – нержавеющая сталь CF8M (AISI 316).

• Превосходная коррозионная стойкость – CF8M обеспечивает превосходную стойкость к точечной и щелевой коррозии, особенно в хлоридных средах, морской воде и агрессивных средах.

• Широкая химическая совместимость – подходит для воды, сточных вод, мягких химикатов, кислот и щелочей.

• Длительный срок службы . Коррозионностойкие свойства CF8M обеспечивают длительный срок службы даже в агрессивных средах.

5. Материал штока – нержавеющая сталь 17-4PH (AISI 630).

• High Strength –17-4PH – это дисперсионно-твердеющая нержавеющая сталь, имеющая прочность на разрыв 1100–1300 МПа, что значительно выше, чем у нержавеющей стали SS420, SS431 или 304/316.

• Превосходная коррозионная стойкость –17-4PH обеспечивает превосходную стойкость к коррозии и коррозионному растрескиванию под напряжением, превосходя стандартные мартенситные нержавеющие стали в агрессивных средах.

• Превосходная устойчивость к усталости . Сплав сохраняет свои механические свойства при циклических нагрузках, обеспечивая долговременную надежность в условиях многоциклового применения.

• Противовыбросовая конструкция – удерживающий механизм предотвращает случайное выбрасывание штока при скачках давления.

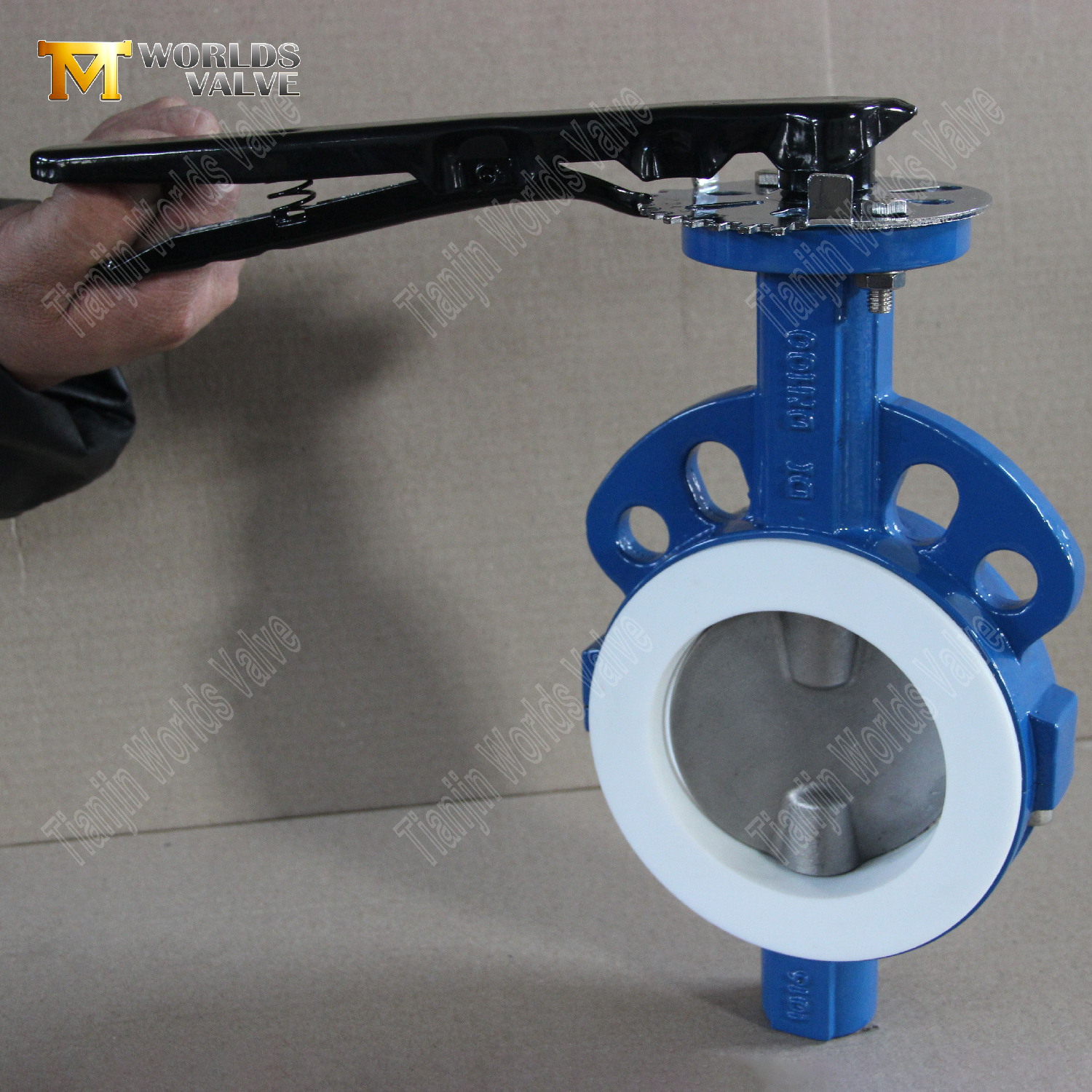

6. Алюминиевая ручка – легкая и эргономичная.

• Уменьшенный вес . Алюминий значительно легче, чем ручки из чугуна или ковкого чугуна, что снижает общий вес клапана и упрощает установку и эксплуатацию.

• Устойчивость к коррозии. Алюминий естественным образом образует защитный оксидный слой, который противостоит коррозии, что делает его пригодным для использования на открытом воздухе и во влажной среде.

• Эргономичный дизайн . Гладкая поверхность и сбалансированный дизайн обеспечивают удобный захват и простоту эксплуатации даже после длительного использования.

• В комплект входит фиксирующая пластина . Ручка оснащена фиксирующей пластиной для фиксации положения, предотвращающей случайное нажатие и обеспечивающей безопасное обслуживание.

7. Верхний фланец ISO 5211, готовый к автоматизации.

Все наши межфланцевые дисковые затворы с разъемным корпусом оснащены верхним фланцем стандарта ISO 5211, что обеспечивает универсальную взаимозаменяемость для различных методов срабатывания:

• Ручной рычаг – быстрое ручное включение-выключение с помощью стопорной пластины (стандартно для этой модели).

• Привод редуктора – самоблокирующийся с индикатором открытия-закрытия (большие размеры)

• Электрические приводы – двухпозиционные или модулирующие с обратной связью 4–20 мА.

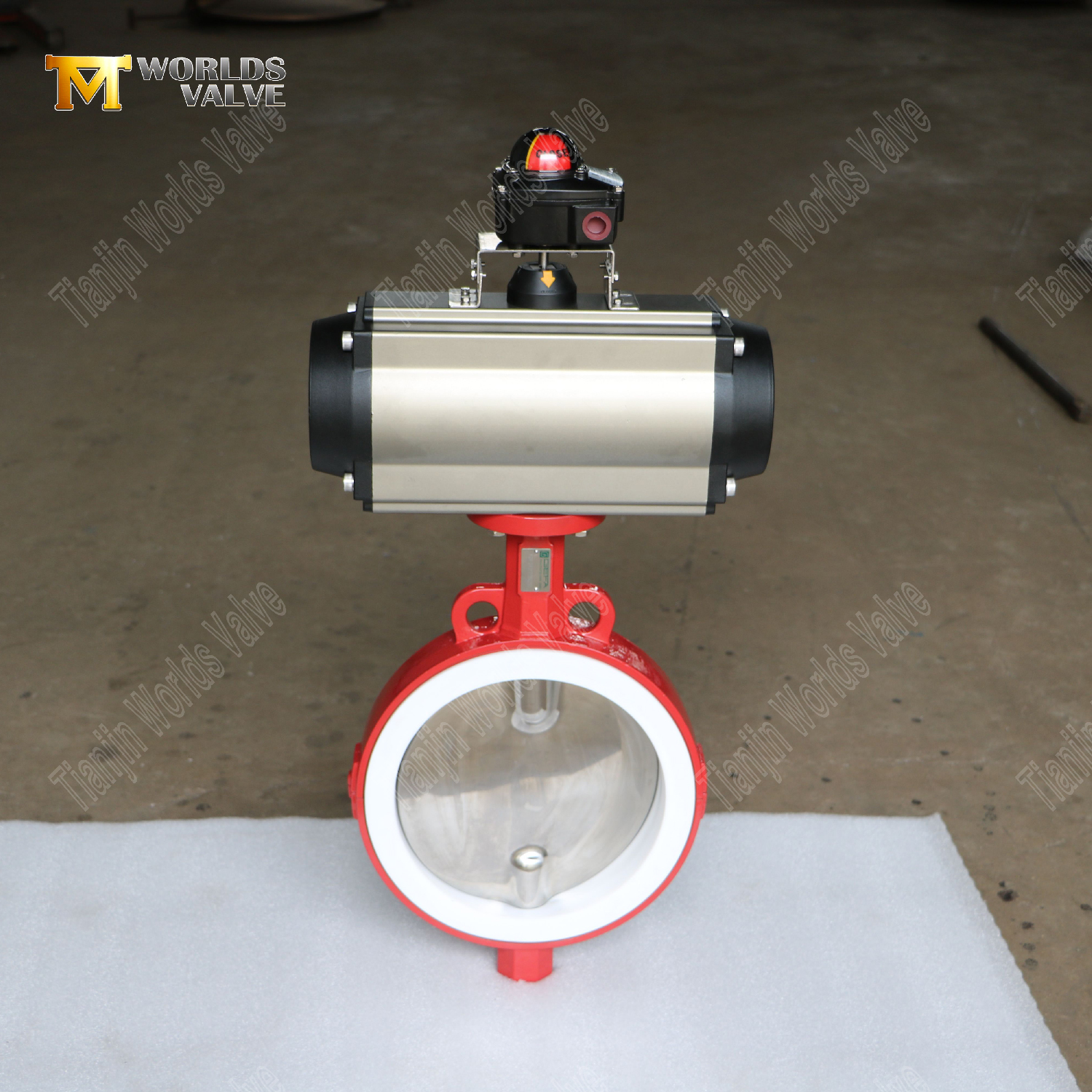

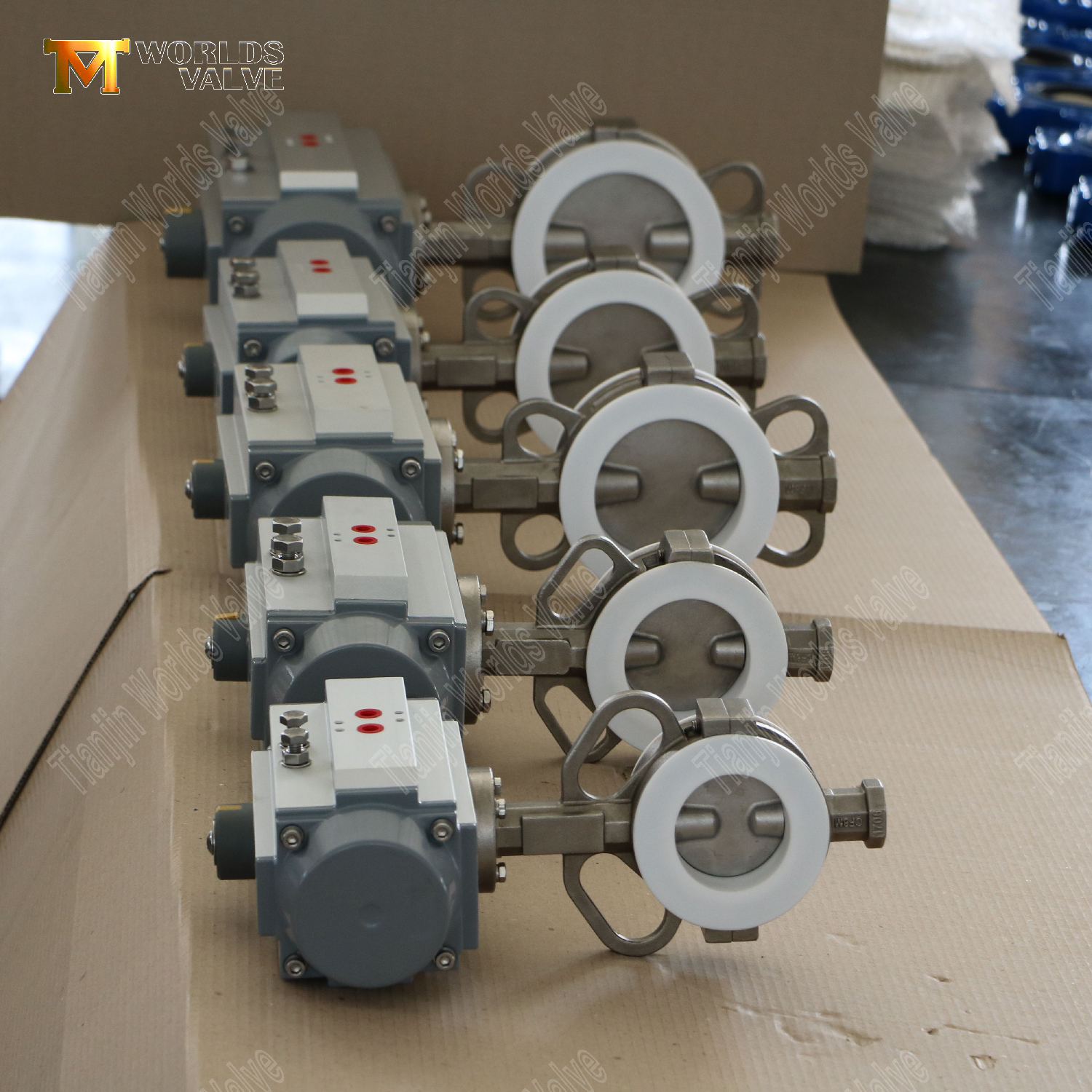

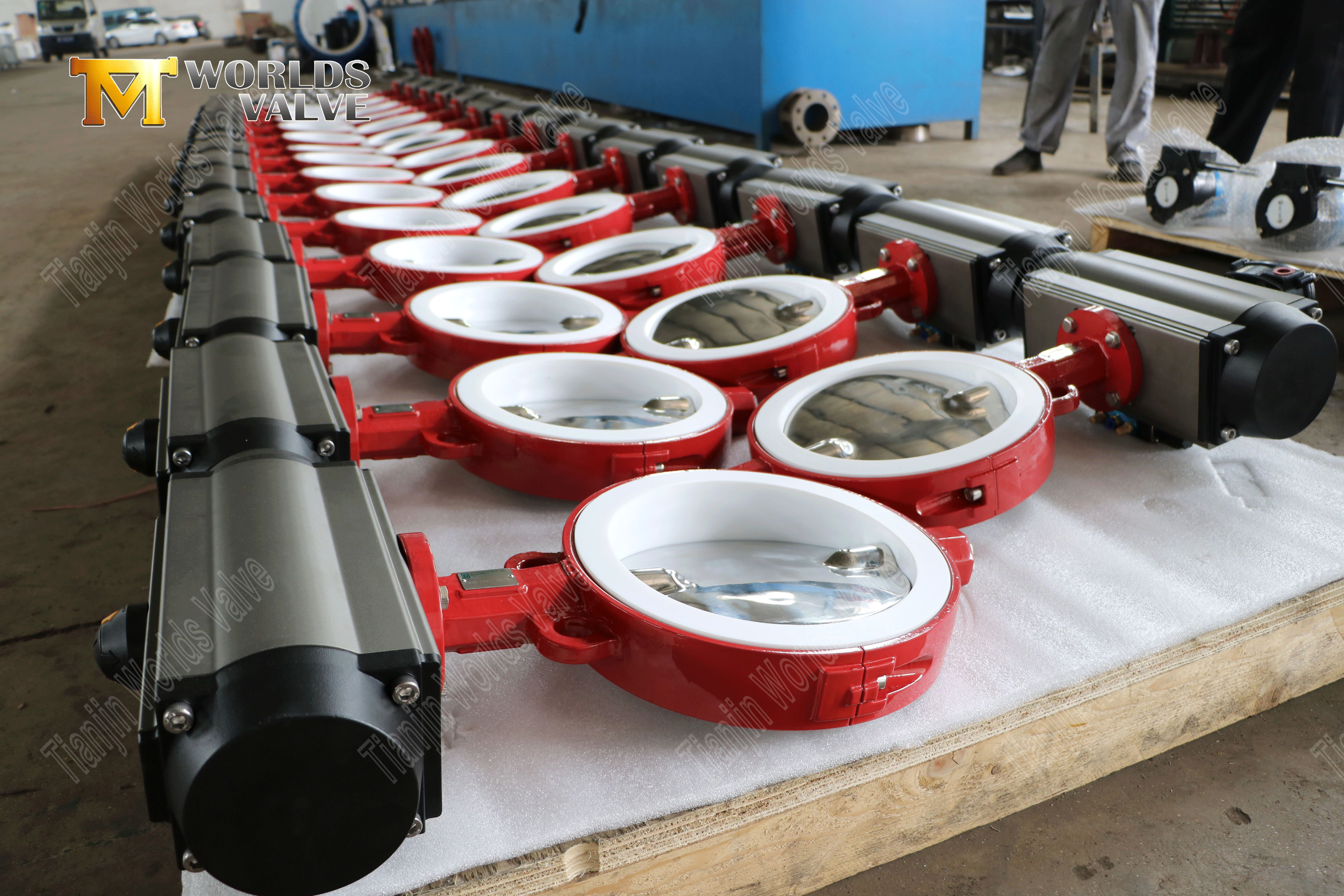

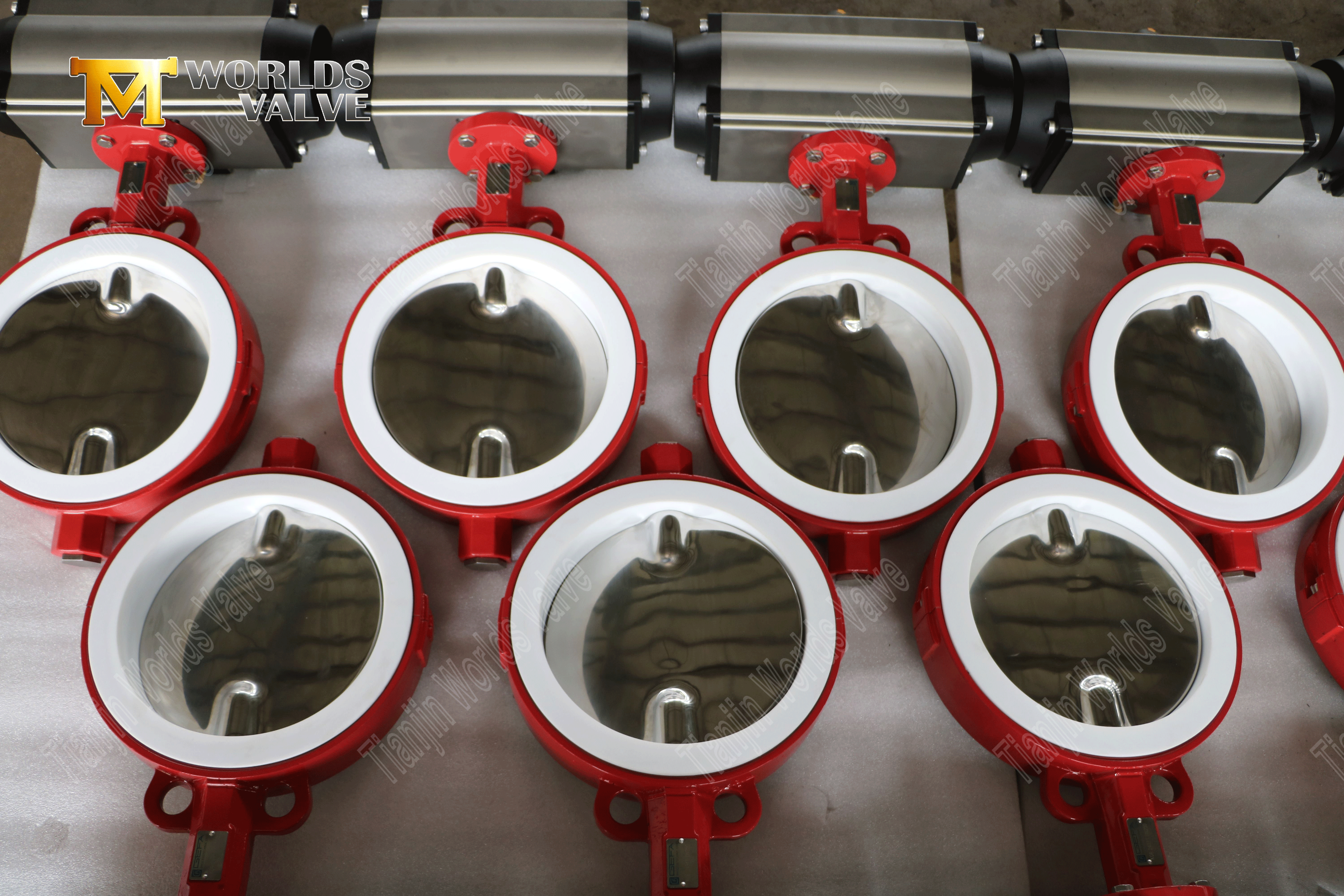

• Пневматические приводы – конструкции двойного действия или с пружинным возвратом (безотказные).

• Гидравлические приводы – высокий крутящий момент, подводная или взрывоопасная среда.

Типичные применения

Межфланцевые дисковые затворы с разъемным корпусом, седлом из ПТФЭ, диском CF8M и штоком 17-4PH пользуются доверием во многих отраслях промышленности:

• Химическая обработка Кислоты, щелочи, растворители и агрессивные среды — седло из ПТФЭ устойчиво к химическому воздействию.

• Фармацевтическое производство Процессы высокой чистоты, системы CIP/SIP – антипригарное покрытие из ПТФЭ упрощает очистку

• Пищевая промышленность и производство напитков. Санитарные применения, где чистота продукта имеет решающее значение.

• Водоподготовка Системы дозирования химикатов, хлора, озона

• Производство электроэнергии Охлаждающая вода, впрыск химикатов, паровой конденсат

• Целлюлозно-бумажная промышленность Химикаты для отбеливания, коррозионные растворы

• Полупроводниковая промышленность. Сверхчистая вода и распределение химикатов.

• Морские и морские системы охлаждения морской воды, системы балластной воды

Почему стоит выбрать Tianjin Worlds Valve?

• Качество, которому можно доверять. Наш сертификат ISO 9001:2015 выдан LRQA, одним из самых уважаемых органов сертификации в мире. Каждый клапан поставляется с сертификатами на материалы и протоколами испытаний под давлением – без исключений.

• Специалисты по разделенному телу. Мы обладаем обширным опытом производства поворотных дисковых затворов с разъемным корпусом для химических, фармацевтических и промышленных проектов по всему миру. Наша двухкомпонентная конструкция упрощает обслуживание и продлевает срок службы.

• Опыт работы с посадочными местами из ПТФЭ. Наши седла из ПТФЭ обеспечивают превосходную химическую стойкость и устойчивость к высоким температурам по сравнению с седлами из эластомера, что идеально подходит для агрессивных сред и применений с высокой чистотой.

• Преимущество выноса 17-4PH. Наши штоки 17-4PH обладают значительно более высокой прочностью и устойчивостью к коррозии, чем стандартные нержавеющие стали, обеспечивая надежную передачу крутящего момента и длительный срок службы.

• Полная настройка. Материалы, размеры, номинальное давление, стандарты фланцев (ANSI, DIN, JIS, BS), покрытия (любой цвет RAL), приводы — все это соответствует вашим требованиям.

• 19+ лет опыта экспорта. Отлаженная логистика и послепродажная поддержка в более чем 50 странах Европы, Америки, Ближнего Востока и Юго-Восточной Азии.

• 100% отслеживаемость. Сертификаты на материалы и протоколы испытаний под давлением прилагаются к каждому заказу – без исключений.

• Быстрый поворот. Выделенный менеджер проекта; типичное время выполнения 20–30 дней. Посещение фабрик в Тяньцзине приветствуется.

Свяжитесь с нами – настройте свой клапан с разделенным корпусом сегодня:

Нужна ли вам эта конфигурация дискового затвора с разъемным корпусом и седлом из ПТФЭ, другого размера или номинального давления или полный комплект клапанов для крупномасштабного проекта — мы готовы изготовить клапан по вашим спецификациям.

Отправьте нам свои требования:

• Требуемый размер и номинальное давление

• Тип носителя и рабочая температура

• Предпочтительная комбинация материалов (корпус/диск/седло/шток)

• Тип привода (ручной, шестеренчатый, электрический, пневматический, гидравлический)

• Стандарт фланца и сверление (ANSI, DIN, JIS, BS)

• Цвет покрытия (любой RAL)

• Целевое количество и порт назначения

Наша команда ответит в течение 24 часов и предоставит ценовое и инженерное предложение.

Посещение завода приветствуется – приходите посмотреть, как мы производим вашу арматуру в Тяньцзине, Китай.

Свяжитесь с нами сейчас, и давайте вместе создадим ваш клапан.
