Нужны ли дисковым затворам с проушинами прокладки?

Введение

Всегда ли нужны прокладки для дроссельный клапан с проушиной? Выбор правильного уплотнения влияет на утечки и безопасность. В этой статье мы рассмотрим, когда необходимы прокладки, а также вы узнаете советы по установке, методы герметизации и передовой опыт.

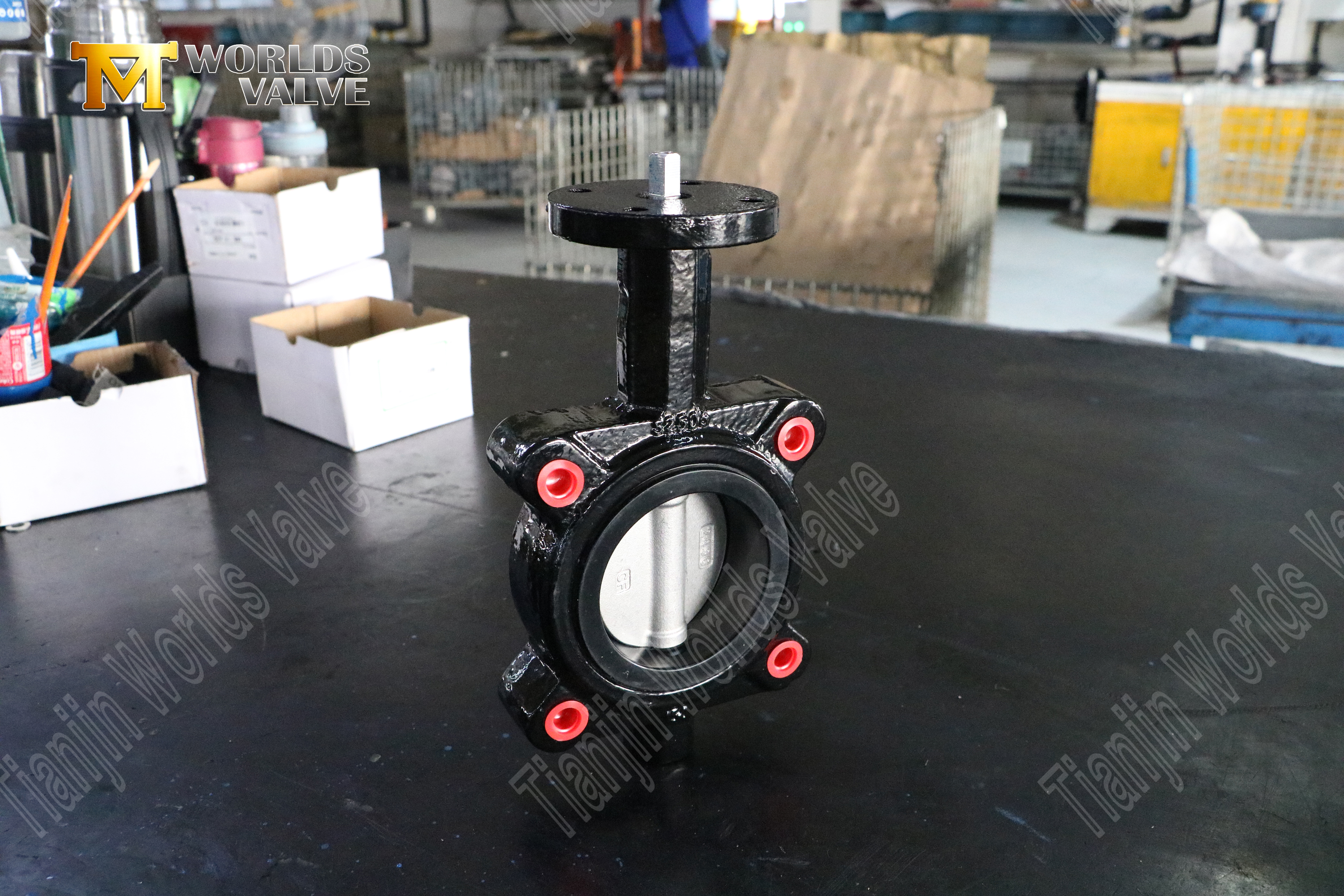

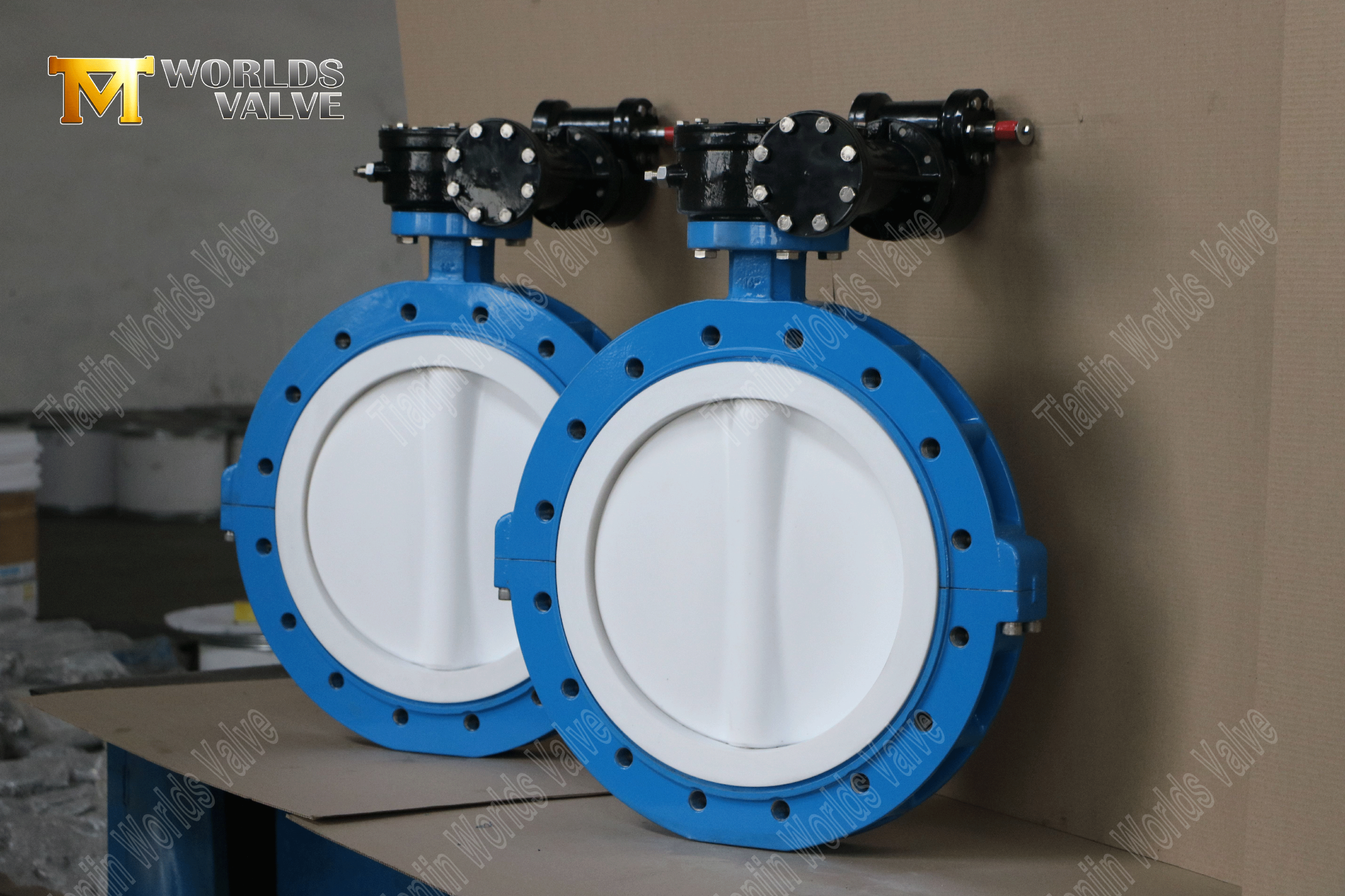

Что такое дисковый затвор с проушинами?

Дроссельный клапан с проушинами представляет собой четвертьоборотный клапан с резьбовыми выступами на обеих сторонах корпуса клапана. Эти проушины позволяют прикрепить клапан непосредственно к фланцам трубопровода, обеспечивая прочное механическое соединение. Диск клапана поворачивается на 90 градусов для регулирования расхода, а седло клапана обеспечивает надлежащее уплотнение. По сравнению с пластинчатыми клапанами, клапаны с проушинами подходят для применения на конце линии в определенных диапазонах давления, хотя для обеспечения безопасности пользователи должны проверять максимально допустимые номинальные значения давления.

В клапанах с проушинами часто используются мягкие уплотнения, такие как EPDM, PTFE или NBR. Эти материалы используют давление жидкости для поддержания контакта с диском, обеспечивая эффективное уплотнение для систем низкого и среднего давления. Для надежной работы при высоком давлении или высокой температуре могут потребоваться уплотнения «металл по металлу» или дополнительные прокладки дроссельной заслонки. Конструкция проушин с двумя пластинами снижает гидравлический удар, обеспечивает возможность обслуживания с одной стороны и обеспечивает превосходную защиту чувствительных трубопроводов.

Таблица 1. Основные различия между клапанами с проушинами и пластинчатыми клапанами

Особенность	Дроссельный клапан с выступом	Вафельный клапан-бабочка
Установка	Крепится болтами с помощью проушин	Зажат между фланцами
Использование в конце линии	Возможно (проверьте номинальное давление)	Не рекомендуется
Техническое обслуживание	Одностороннее удаление	Требуется полное отключение линии
Номинальное давление	Средне-высокий	Средний
Тепловое расширение	Менее чувствительный	Более чувствительный

Совет: Прежде чем принять решение об использовании прокладки, необходимо понять конструкцию клапана и совместимость уплотнений.

Почему стоит выбрать дисковый затвор с проушинами?

Поворотные дисковые затворы с проушинами пользуются популярностью из-за их надежного монтажа, простоты обслуживания и надежного уплотнения. Резьбовые наконечники обеспечивают прочное механическое соединение, устойчивое к ослаблению, вызванному колебаниями давления или тепловым расширением. Это делает их идеальными для трубопроводов среднего и высокого давления, где поддержание целостности системы имеет решающее значение.

Основным преимуществом является одностороннее обслуживание. В отличие от пластинчатых клапанов, которые требуют полной разборки линии, клапаны с проушинами можно обслуживать с одной стороны, не затрагивая другой фланец. Это сокращает время простоя, снижает затраты на рабочую силу и повышает эффективность работы. Клапаны с проушинами также обладают более высокой термической стабильностью, что делает их пригодными для трубопроводов, подверженных перепадам температуры. Правильное уплотнение клапана с выступом в сочетании с правильным выбором прокладки, при необходимости, обеспечивает герметичную работу и защищает оборудование, расположенное ниже по потоку.

Кроме того, клапаны с проушинами повышают безопасность в промышленных системах. Равномерно распределенные резьбовые болты предотвращают случайное ослабление, а правильная установка позволяет избежать неравномерного сжатия, которое может поставить под угрозу герметичность. В средах с высоким давлением, агрессивными химическими веществами или колебаниями температуры дроссельные заслонки с проушинами и совместимыми прокладками представляют собой надежное и долговечное решение.

Совет: Выбирайте дисковые затворы с проушинами для систем, где приоритетными являются время безотказной работы, безопасность и эффективность обслуживания.

Основные характеристики дискового затвора с проушинами

Уплотнение клапана с выступом

Герметизация имеет решающее значение для предотвращения утечек, поддержания давления и обеспечения безопасной эксплуатации. Мягкие уплотнения, такие как EPDM, PTFE и NBR, хорошо работают в системах с низким и средним давлением, тогда как уплотнения или прокладки «металл-металл» рекомендуются для более высокого давления или агрессивных жидкостей. Надлежащее уплотнение клапана с выступом обеспечивает надежность системы, предотвращает потерю жидкости и защищает оборудование, расположенное ниже по потоку. Прокладки могут заполнять небольшие зазоры, вызванные дефектами фланцев или тепловым расширением, обеспечивая постоянный контакт между диском и седлом клапана. Регулярный осмотр и техническое обслуживание уплотнений и прокладок помогают выявить износ на ранней стадии, предотвращая незапланированные простои и обеспечивая долговечность.

Совет: Запланируйте регулярные проверки уплотнений и прокладок, чтобы обеспечить работу без утечек.

Прокладка дроссельной заслонки

Прокладки служат связующим звеном между корпусом клапана и фланцем трубопровода, заполняя зазоры и улучшая герметичность. Выбор правильной прокладки дроссельной заслонки имеет решающее значение с учетом типа жидкости, давления и температуры. Резиновые прокладки подходят для водяных или воздушных систем, а прокладки из ПТФЭ или металла рекомендуются для химических трубопроводов или для высокотемпературных применений. Использование правильной прокладки предотвращает утечки, сводит к минимуму износ и продлевает срок службы клапана. Правильное размещение прокладки также компенсирует небольшие перекосы фланцев, обеспечивая равномерное уплотнение и стабильную работу.

Простота установки

Эффективность установки является ключевым преимуществом дроссельных заслонок с проушинами. Резьбовые выступы позволяют осуществлять прямое крепление болтами к фланцам и обеспечивают возможность демонтажа с одного конца. Правильная установка дроссельной заслонки предполагает правильное выравнивание фланца, рекомендуемый момент затяжки и тщательное расположение прокладки. Несоосность или неравномерный крутящий момент могут ухудшить работу клапана и сократить срок службы уплотнений и прокладок. Даже в тесных промышленных условиях клапаны с проушинами можно быстро установить, не мешая окружающему оборудованию, что сокращает трудозатраты и время простоя.

Устойчивость к давлению и температуре

Поворотные дисковые затворы с проушинами предназначены для работы в условиях среднего и высокого давления. Резьбовые выступы обеспечивают механическую стабильность даже при колебаниях давления. Изменения температуры могут повлиять на герметичность, а прокладки помогают компенсировать тепловое расширение и предотвратить утечки. Конструкция с двумя пластинами также снижает гидравлический удар, защищая трубопровод и последующее оборудование. Выбор правильных требований к прокладкам клапана гарантирует надежное уплотнение при различных давлениях и температурах. Выбор материалов, способных выдерживать максимальное давление и температурный диапазон системы, имеет важное значение для предотвращения преждевременного выхода из строя.

Применение в промышленности

Поворотные затворы с проушинами очень универсальны и используются в широком спектре промышленных секторов. При водоподготовке они предотвращают обратный поток и поддерживают давление. Нефте- и газопроводы устойчивы к высоким давлениям и температурам. При химической обработке клапаны с проушинами и подходящими прокладками обеспечивают безопасное обращение с агрессивными жидкостями. Электростанции используют запорные клапаны в паропроводах, где давление и термическая стабильность имеют решающее значение. В системах отопления, вентиляции и кондиционирования воздуха и промышленных жидкостных системах используются рычажные клапаны для регулирования воздуха и жидкости при низком и среднем давлении.

Выбор правильной прокладки жизненно важен для каждого применения. ПТФЭ предпочтителен для химических трубопроводов, а EPDM или NBR хорошо подходят для водных систем. Правильная установка и регулярный осмотр обеспечивают надежную работу клапана и прокладки. Соответствие типа клапана, материала прокладки и условий эксплуатации позволяет инженерам оптимизировать эффективность системы и минимизировать затраты на техническое обслуживание.

Как правильно выбрать дисковый затвор с проушинами

Оцените давление и температуру

При выборе дроссельной заслонки с проушиной первым шагом является тщательная оценка требований системы к давлению и температуре. Для систем низкого давления, таких как водопроводы или трубопроводы систем отопления, вентиляции и кондиционирования воздуха, могут потребоваться только мягкие уплотнения, такие как EPDM, NBR или PTFE, для обеспечения эффективного уплотнения клапана с выступами. Эти мягкие уплотнения обладают эластичностью, компенсируют незначительные перекосы между клапаном и фланцем и обеспечивают адекватную герметизацию без дополнительных прокладок. Однако по мере увеличения давления в системе, особенно в нефте-, газо- или химических трубопроводах, сами по себе мягкие уплотнения не могут обеспечить достаточную защиту от утечек. В этих случаях рекомендуется использовать дополнительные прокладки дроссельной заслонки или уплотнения «металл по металлу», чтобы выдерживать высокое давление и предотвращать утечку жидкости. Колебания температуры также играют решающую роль. В системах, работающих при повышенных температурах, мягкие уплотнения могут разрушаться быстрее, что снижает эффективность уплотнения. Металлические или композитные прокладки могут сохранять целостность уплотнения в более широком диапазоне температур. Инженеры должны рассчитать максимальное рабочее давление, импульсное давление и ожидаемые тепловые циклы, чтобы выбрать комбинацию клапана и уплотнения, которая обеспечит надежную работу без утечек, защиту оборудования, расположенного ниже по потоку, от потенциальных повреждений и минимизирует время незапланированных простоев.

Совет: Всегда сверяйтесь с номинальными значениями давления и температуры, указанными производителем, и рассмотрите возможность добавления прокладок для условий высоких напряжений, чтобы предотвратить утечки.

Определите требования к оконечной линии

Применение в конце линии ставит перед дроссельными затворами с проушинами уникальные проблемы. В отличие от пластинчатых клапанов, клапаны с наконечниками могут быть установлены в конце трубопровода, но необходимо проверить максимально допустимое давление. При установке в качестве концевого клапана корпус клапана поддерживается только с одной стороны, что может снизить его эффективное номинальное давление. В таких конфигурациях правильно выбранная прокладка становится решающей для обеспечения плотного уплотнения на границе раздела клапан-фланец. Игнорирование этих ограничений по давлению может привести к прорыву прокладки, деформации уплотнения или выходу из строя клапана, что может привести к утечкам или остановке системы. Кроме того, для некоторых трубопроводов высокого давления или высокой температуры могут потребоваться армированные металлом прокладки для обеспечения механической поддержки и стабильности уплотнения. Инженеры должны оценить как рабочее давление, так и прочность материала клапана при рассмотрении вариантов применения на конце линии, гарантируя, что и клапан, и прокладка могут безопасно выдерживать пиковые условия. На практике использование прокладок, соответствующих таким стандартам, как ASME, API или ISO, обеспечивает надежность, особенно в критически важных системах, где утечка может привести к угрозе безопасности или воздействию на окружающую среду.

Совет: Во избежание эксплуатационных рисков ознакомьтесь с рекомендациями производителя по использованию на конце линии и всегда устанавливайте прокладки, рассчитанные на максимальное давление системы.

Учитывайте тип носителя

Тип жидкости или газа, транспортируемого по трубопроводу, существенно влияет на выбор прокладки и материала седла клапана для дисковых затворов с проушинами. Различные среды по-разному взаимодействуют с сальниками и прокладками клапанов. Например, вода и неагрессивные жидкости совместимы со стандартными прокладками из EPDM или NBR. Для жидкостей на основе нефти и нефтепродуктов могут потребоваться прокладки из FKM или PTFE из-за химической стойкости. Коррозионные химические вещества, кислоты и рассолы требуют использования высококачественных прокладок из ПТФЭ, металла или композитов, которые могут выдерживать химическое воздействие без разрушения. Паропроводы, особенно при высоких температурах, требуют прокладок, сохраняющих упругость и сжатие при тепловом расширении. Использование несовместимых прокладок может привести к химическому разложению, утечкам, преждевременному износу диска и седла клапана, а также к потенциальному простою системы. При выборе седел клапанов и прокладок инженеры должны учитывать не только химические свойства жидкости, но также ее характеристики давления, температуры и расхода. Правильная совместимость сред обеспечивает надежную долгосрочную работу, снижает частоту технического обслуживания и позволяет избежать дорогостоящего аварийного ремонта.

Оцените потребности в техническом обслуживании

Требования к техническому обслуживанию играют важную роль при выборе прокладок и клапанов. Одним из ключевых преимуществ дисковых затворов с проушинами является возможность их снятия с одного конца, что позволяет обслуживающему персоналу получить доступ к клапану, не отключая весь трубопровод. Такая конструкция сокращает время простоя и упрощает замену прокладок. В системах с частой эксплуатацией или циклическими изменениями давления прокладки могут подвергаться более высокому износу и требовать регулярного осмотра. Внедрение графика профилактического технического обслуживания помогает заранее обнаружить износ прокладок или уплотнений, предотвратить утечки и свести к минимуму непредвиденные затраты на техническое обслуживание. Кроме того, клапаны в критических процессах, таких как трубопроводы химических или энергетических установок, выигрывают от прокладок, которые легко заменить и устойчивы к повторной разборке. Selecting gaskets with a longer service life or reinforced construction can further improve reliability, reduce labor costs, and ensure continuous operation without compromising safety or performance.

Проверьте ограничения установки

Правильная установка необходима для обеспечения правильной работы дроссельной заслонки с проушинами и сохранения уплотнительных свойств прокладок. Центровка фланца, момент затяжки болтов и расположение прокладки являются решающими факторами. Несоосные фланцы могут создать неравномерное сжатие прокладки, что приведет к утечкам или преждевременному выходу из строя. Аналогичным образом, чрезмерный или недостаточный момент затяжки болтов может деформировать корпус клапана или прокладку, снижая его герметичность. Для трубопроводов с тепловым расширением или вибрацией крайне важно выбрать прокладку, которая компенсирует движение, сохраняя при этом герметичность. Кроме того, в компактных установках или в помещениях с ограниченным пространством резьбовые выступы клапана с проушиной упрощают установку, но необходимо уделять особое внимание обеспечению правильного выравнивания и равномерного сжатия прокладки. Соблюдение рекомендованных производителем процедур установки, включая последовательность затяжки болтов и использование соответствующих смазочных материалов, где это применимо, обеспечивает стабильные характеристики прокладки и долгосрочную надежность клапана.

Совет: Используйте правильные характеристики крутящего момента, инструменты для выравнивания и последовательность установки, чтобы гарантировать постоянное сжатие прокладки и надежное уплотнение.

Заключение

Выбор правильного дроссельный клапан с проушиной является ключом к безопасной работе без утечек. Прокладки играют жизненно важную роль в обеспечении герметичности уплотнений при различных давлениях и температурах. Тяньцзиньская компания Worlds Valve Co., Ltd. предлагает долговечные высококачественные клапаны, которые упрощают установку, сокращают потребности в техническом обслуживании и обеспечивают надежную работу для длительного промышленного использования.

Часто задаваемые вопросы

Вопрос: Всегда ли дисковым затворам с проушинами нужны прокладки?

О: Не всегда. Прокладки зависят от давления, температуры и требований к уплотнению для обеспечения надлежащего уплотнения клапана с выступом.

Вопрос: Какова роль прокладки дроссельной заслонки?

A: Обеспечивает герметичность, предотвращает утечки и обеспечивает надежную работу во время установки дроссельной заслонки.

Вопрос: Как выбрать подходящую прокладку дроссельной заслонки?

О: Учитывайте давление в системе, тип носителя и потребности в обслуживании. Правильный выбор прокладки соответствует требованиям к прокладкам клапана.

Вопрос: Может ли дроссельный клапан работать без прокладки?

О: Да, при низком давлении или некритических применениях мягких уплотнений может быть достаточно. Системы высокого давления нуждаются в прокладке.

Вопрос: Каковы преимущества использования прокладок с дроссельными клапанами с проушинами?

Ответ: Прокладки улучшают защиту от утечек, повышают долговечность и упрощают обслуживание во время установки или замены.
