необходимы для контроля жидкости в отраслях, от очистки воды до химической обработки. Тем не менее, выбор правого типа клапана - ведущий, вытягивающий или двойной фланцевой - может значительно повлиять на производительность системы, затраты на установку и эффективность технического обслуживания. В этом руководстве мы разбиваем различия, приложения и критерии отбора для каждого типа, позволяя вам принимать обоснованные решения, адаптированные к потребностям вашего проекта. 1

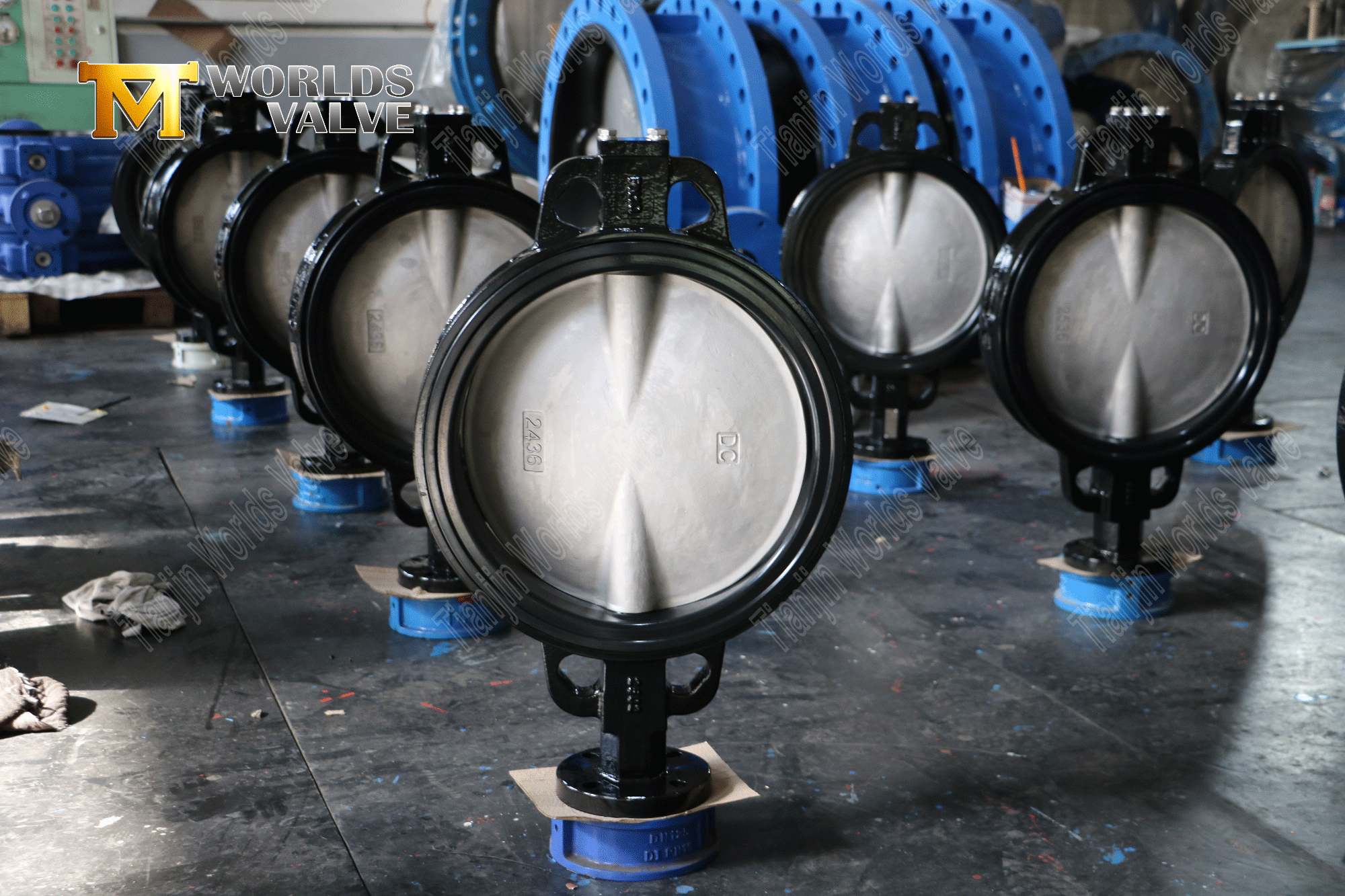

Клапаны бабочек типа пластины Дизайн и функциональность

Структура:

• Структура: A клапан пластины предназначен для плотного размещения между двумя трубными фланцами, закрепленными болтами, которые проходят через всю сборку.

• Вес и стоимость: Легкий и экономичный из -за минимального использования материала.

• Установка: Требует выравнивания с обоими фланцами, но не хватает резьбовых вставки.

Плюс

• Экономия пространства: Идеально подходит для компактных систем с ограниченным пространством.

• Рентабельный: 20–30% дешевле, чем выявленные или двойные клапаны.

• Быстрая установка: Нет необходимости в подходящих отверстиях для болтов на трубах.

Минусы

• Нет изоляции трубопровода: Не удается изолировать секции трубопровода для технического обслуживания.

• Ограничения давления: Обычно оценивается для более низких давлений (до класса 150).

Лучше всего для

• Системы HVAC.

• Водоочистные сооружения с некоррозийными средами.

• Химические процессы низкого давления.

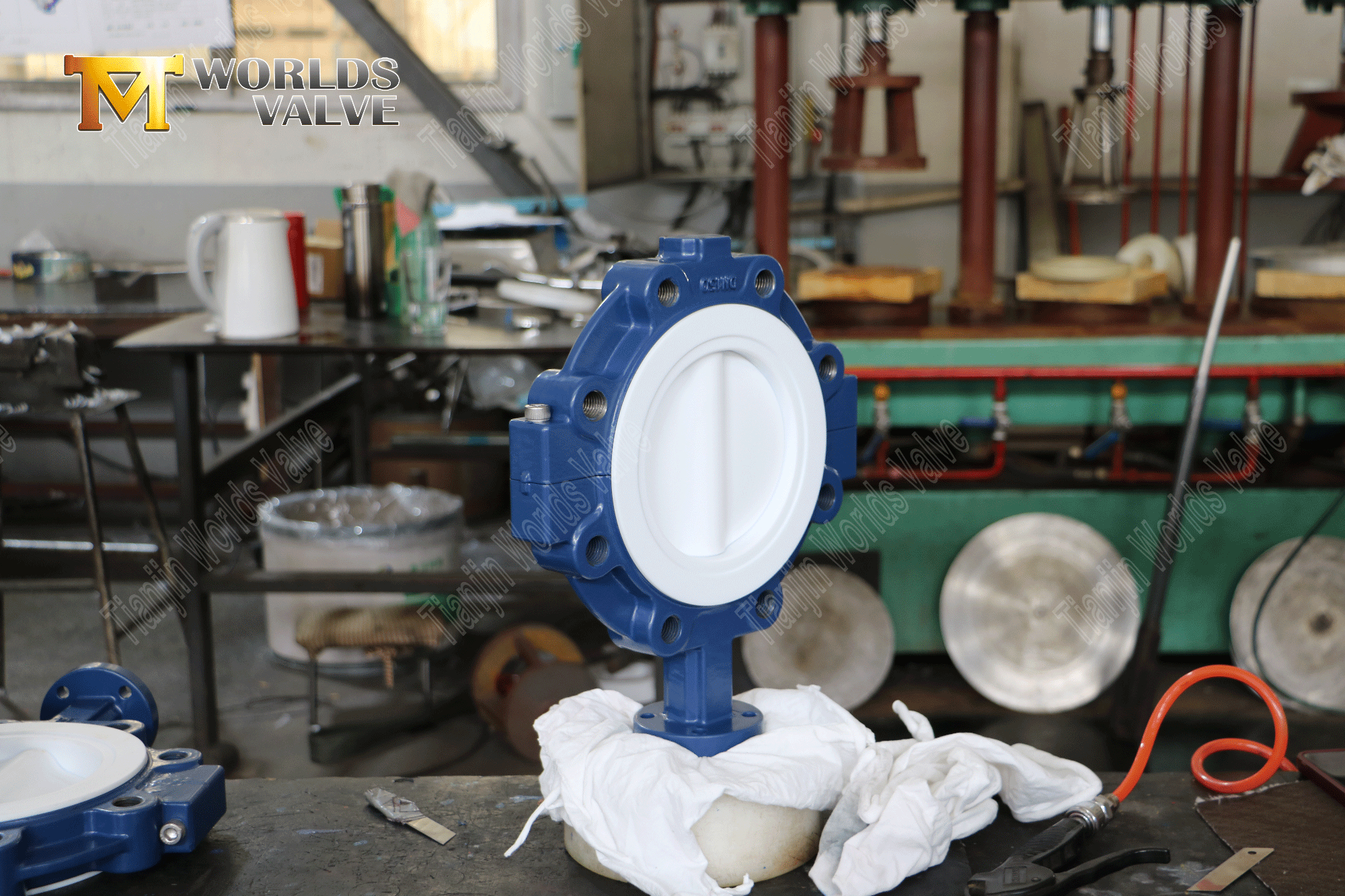

2 Клапаны бабочек типа

Дизайн и функциональность

• Структура: Особенности резьбовые вставки (выступы) с обеих сторон, позволяющие использовать клапан непосредственно прикреплять к каждому фланцу.

• Вес и стоимость: Тяжелее и на 15–20% дороже, чем пластинные клапаны.

Плюс

• Изоляция трубопровода: Включает изоляцию секции без разборки всего трубопровода.

• Универсальность: Подходит для систем, требующих частого технического обслуживания.

• Более высокая толерантность к давлению: Оценка для до 300 класса.

Минусы

• Сложная установка: Требуется точное выравнивание отверстий для болтов.

• Более крупный дизайн: Не идеально подходит для узких пространств.

Лучше всего для

• Системы пожарной защиты.

• Промышленные трубопроводы, требующие периодического обслуживания.

• Применение нефти и газа среднего давления.

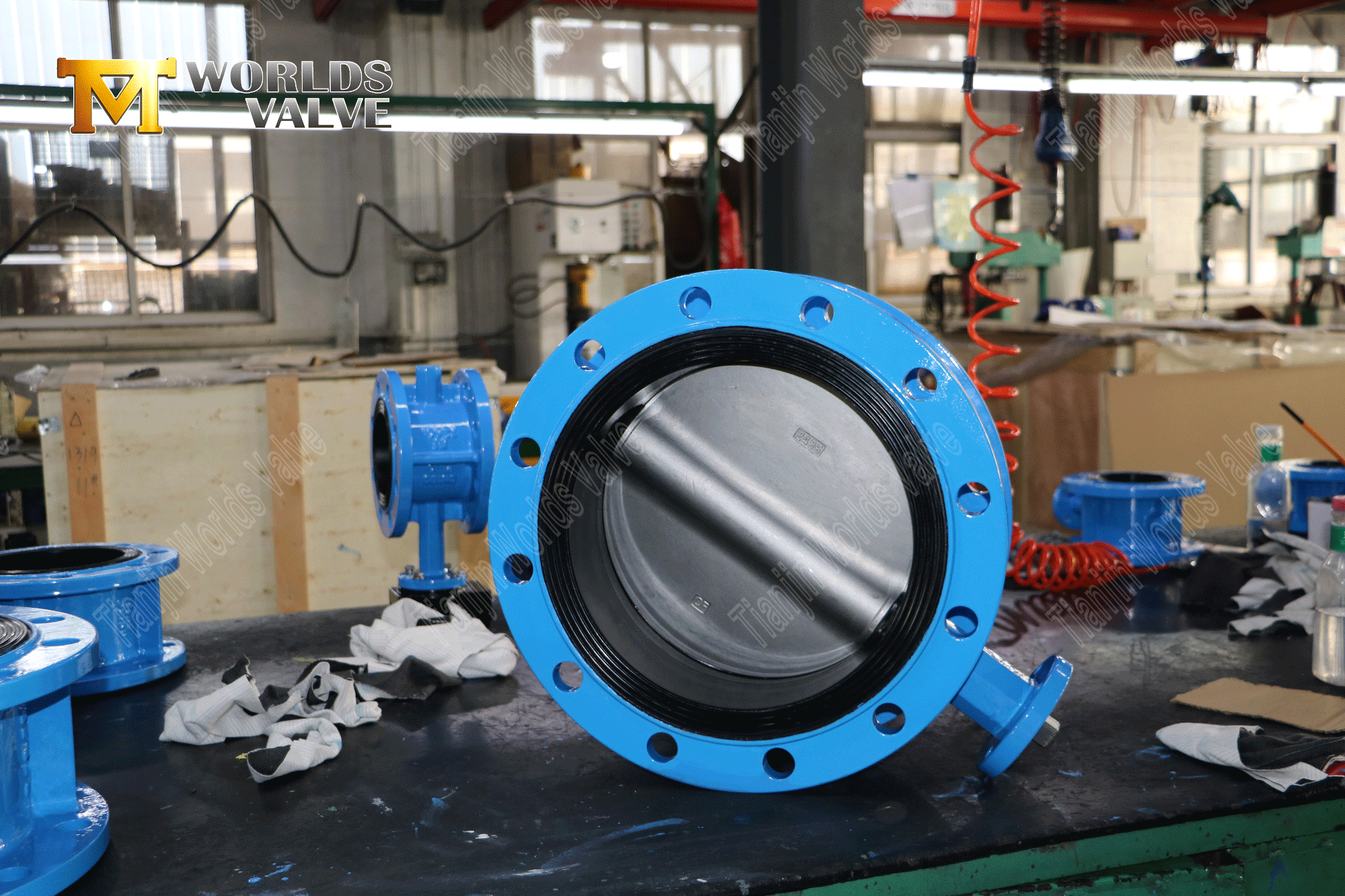

3 Двойные фланцевые бабочки клапаны

Дизайн и функциональность

• Структура: Интегрирует фланцы на обоих концах, сварные или прикрепленные к корпусу клапана.

• Вес и стоимость: Самые тяжелые и самые дорогие (30–50% дороже, чем вытягивающие клапаны).

Плюс

• Крепкая герметизация: Двойной фланговой дизайн Обеспечивает утечку производительности в системах высокого давления.

• Пропускная способность высокого давления: Оценка для до уровня до класса 600.

• Долговечность: Идеально подходит для абразивных или коррозионных носителей.

Минусы

• Сложная установка: Требуется сварка или специализированное болтование.

• Требования к пространству: Не подходит для компактных настроек.

Лучше всего для

• Нефтяные и газовые трубопроводы высокого давления.

• Химические растения обрабатывают коррозионные жидкости.

• Системы разработки электроэнергии.

4Как выбрать: 5 критических факторов

• Системное давление

Низкое давление (≤150 фунтов на квадратный дюйм): пластины.

Умеренное давление (150–300 фунтов на квадратный дюйм): вытяжные клапаны.

Высокое давление (более 300 фунтов на квадратный дюйм): двойные фланцевые клапаны.

• Потребности в обслуживании

Частое техническое обслуживание: надушка или двойные фланцевые клапаны (для изоляции).

Минимальное техническое обслуживание: пластинные клапаны.

• Пространственные ограничения

Плотные пространства: пластинные клапаны.

Достаточное пространство: туфли или двойные фланцевые клапаны.

• СМИ тип

Corrosive/Abrasive Media: двойные фланцевые клапаны с подкладкой PTFE.

Некоррозийные СМИ: пластина или клапаны.

• Бюджет

Проекты чувствительных к стоимости: пластины.

Долгосрочные инвестиции: вытягивание или двойные фланцевые клапаны.

5Пример: выбор клапанов для расширения химических растений

Химическое растение в Германии нуждалось в клапанах для нового трубопровода серной кислоты (класс 300, 200 ° C). После оценки:

• Ваферные клапаны: Отклоняется из -за ограничений давления.

• Клапас Считается, но не хватает коррозионной стойкости.

• Двойные фланцевые клапаны с подкладкой PTFE: Выбран для их рейтинга класса 300, способности изоляции и химической стойкости.

• Результат: Нулевые утечки и 40% более низкие затраты на техническое обслуживание в течение 2 лет.

6Часто задаваемые вопросы

Q1: Могут ли ваферные клапаны обрабатывать пар?

A: Только пара низкого давления (≤150 фунтов на квадратный дюйм). Для пар высокого давления используйте двойные фланцевые клапаны.

Q2: Подходят ли клапаны для питьевых систем?

A: Да, особенно с FDA-совместимыми сиденьями EPDM.

Q3: Как я могу обеспечить совместимость с фланца?

A: Совместите стандарты фланца между клапаном и трубопроводом.

7Почему партнер с клапаном Tianjin Worlds?

• Экспертиза в услугах OEM/ODM

В качестве доверенного завода бабочки с PTFE мы предлагаем индивидуальные решения, адаптированные к вашим конкретным требованиям. От дизайна до доставки, мы обеспечиваем бесшовное выполнение.

• Глобальный охват с местной поддержкой

С присутствием в более чем 50 странах мы предоставляем своевременную доставку и специальную поддержку клиентов по всему миру.

• Конкурентоспособные цены

Наши эффективные производственные процессы и экономия масштаба позволяют нам предлагать высококачественные клапаны по конкурентным ценам.

• Комплексная послепродажная служба

У нас есть профессиональная техническая команда, которая предоставляет техническую поддержку, руководство по установке и услуги по техническому обслуживанию.

8Призыв к действию

Все еще не уверен, какой тип клапана подходит вашему проекту? Проконсультируйтесь с нашими инженерами за персонализированными советами!
