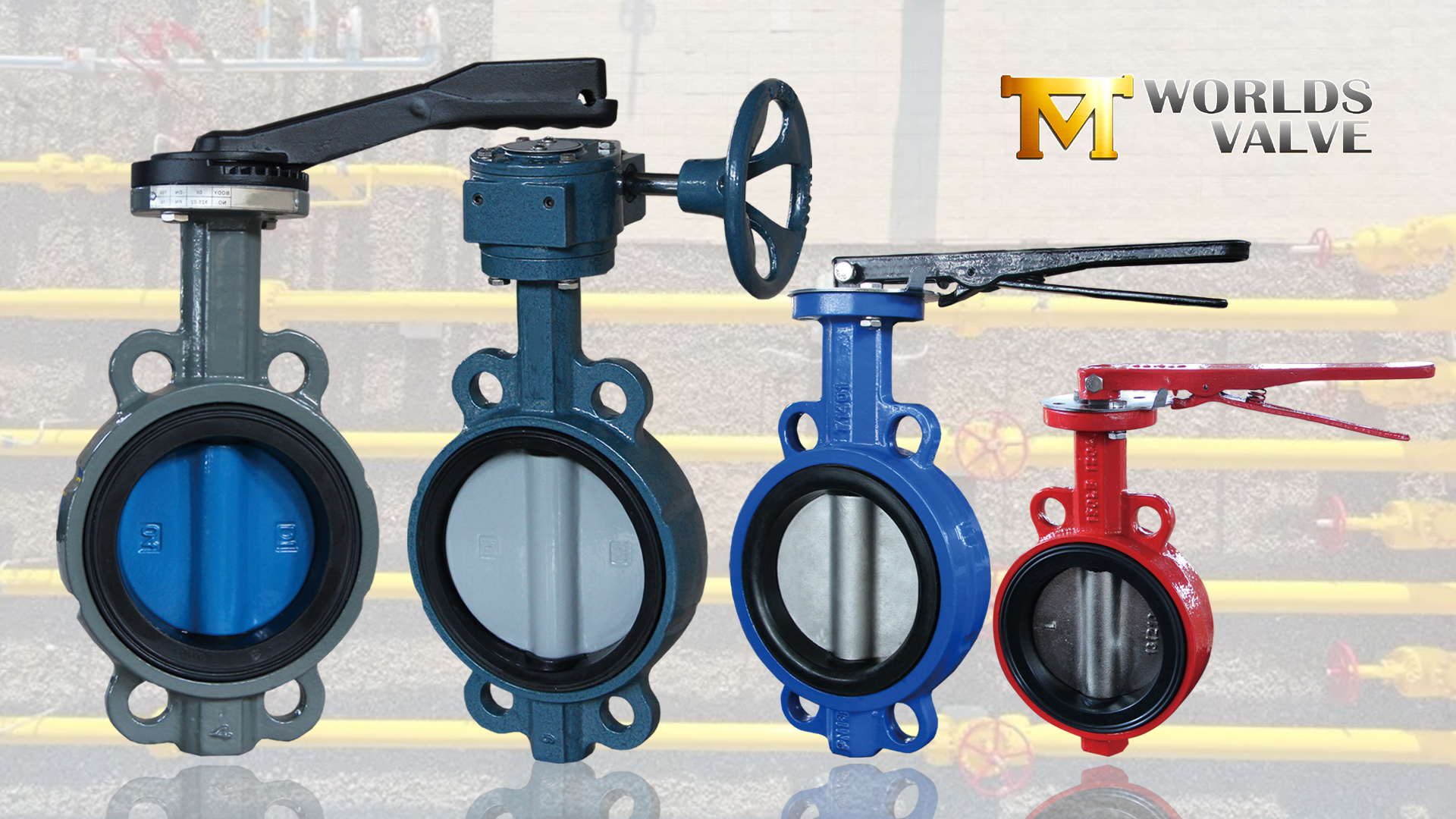

Основные преимущества использования межфланцевого дроссельного клапана

Введение

Знаете ли вы, что компактный дроссельный клапан может повысить эффективность потока и одновременно снизить затраты на установку? Во многих промышленных системах сейчас используются пластинчатые дисковые затворы, поскольку они легкие, простые в эксплуатации и компактные. Эти клапаны широко применяются в водоочистке, системах отопления, вентиляции и кондиционирования воздуха и промышленных трубопроводах для надежного регулирования расхода. Выбор правильного клапана повышает эффективность уплотнения и снижает проблемы с обслуживанием.

В этой статье вы узнаете, как работают дисковые затворы, их ключевые преимущества в производительности и как компания Tianjin Worlds Valve предлагает практические решения для различных промышленных применений.

Что такое межфланцевый дисковый затвор и как он работает?

Базовое определение

Межфланцевый дисковый затвор представляет собой компактный клапан, устанавливаемый между двумя фланцами трубы. Его тонкий корпус экономит место для установки и снижает вес трубопровода. Такая конструкция делает его идеальным для водоподготовки, систем отопления, вентиляции и кондиционирования, промышленной обработки и трубопроводов общего регулирования расхода.

Клапан в основном состоит из корпуса, диска, штока, седла (или вкладыша) и привода (например, ручки, коробки передач, пневматического или электрического привода). Эти компоненты работают вместе, чтобы контролировать поток мультимедиа. Tianjin Worlds Valve предлагает дисковые затворы из различных материалов и вариантов уплотнений для различных промышленных нужд.

Таблица 1 – Основные компоненты и функции

Ключевые особенности:

• Компактная конструкция: Хорошо вписывается в ограниченное пространство, например, в местах с большим количеством трубопроводов и в аппаратных.

• Легкая конструкция: Легче транспортировать и устанавливать.

• Гибкие материалы: Различные материалы седла и диска выдерживают воздействие воды, воздуха, газа и некоторых химикатов.

• Несколько вариантов работы: Ручное, пневматическое или электрическое управление в соответствии с потребностями автоматизации.

Как он контролирует поток

Межфланцевый дроссельный клапан работает по четвертьоборотному принципу. Диск вращается вокруг оси штока. Когда оператор поворачивает ручку или привод, диск меняет положение, регулируя или останавливая поток среды.

• Полностью открыт: Диск расположен параллельно направлению потока, что позволяет жидкости проходить с низким сопротивлением.

• Полностью закрыто: Диск поворачивается на 90° и становится перпендикулярным потоку, блокируя движение носителя.

К методам работы относятся:

• Ручной рычаг: Для небольших трубопроводов, требующих быстрого ручного управления.

• Редуктор: Уменьшает рабочее усилие для клапанов большего размера.

• Пневматический привод: Подходит для автоматизированных систем, требующих быстрого реагирования.

• Электрический привод: Обеспечивает дистанционное и централизованное управление.

Поскольку клапану требуется поворот всего на 90°, работа выполняется быстро и эффективно.

Межфланцевый дисковый затвор по сравнению с другими типами дисковых затворов

Различные конструкции дроссельных заслонок подходят для разных применений. Типы пластин предлагают баланс компактного размера, малого веса и экономической эффективности.

Таблица 2 – Сравнение дисковых затворов с пластинами, проушинами и фланцами

Факторы выбора:

• Место для установки: Межфланцевые клапаны хорошо работают в стесненных условиях.

• Бюджет: Легкая конструкция снижает затраты на транспортировку и установку.

• Необходимость технического обслуживания: Клапаны с проушинами позволяют обслуживать трубопровод без демонтажа последующего трубопровода.

• Механическая прочность: Фланцевые клапаны выдерживают более высокие нагрузки.

Для многих систем водоснабжения, отопления, вентиляции и кондиционирования воздуха и промышленного применения пластинчатые дисковые затворы являются практичным выбором благодаря их эффективной работе, компактной конструкции и надежному регулированию потока.

Ключевые преимущества использования межфланцевых дисковых затворов в промышленных трубопроводных системах

1. Компактный дизайн экономит место для установки

Небольшое межфланцевое расстояние позволяет клапану устанавливаться непосредственно между фланцами трубы, не занимая дополнительного места. Это особенно полезно в переполненных системах, таких как насосные станции, помещения HVAC и водоочистные сооружения.

Преимущества в ограниченном пространстве:

• Тонкий корпус подходит для узких участков трубопровода.

• Гибкая ориентация — работает как на горизонтальных, так и на вертикальных трубопроводах.

• Уменьшает перегрузку системы.

• Максимально увеличивает пространство аппаратной.

2. Легкая конструкция упрощает обращение и установку

По сравнению с более тяжелыми конструкциями клапанов межфланцевые дисковые затворы имеют более легкий корпус. Это упрощает транспортировку, подъем, размещение и монтаж, особенно для трубопроводов большого диаметра.

Таблица 3 – Практические эффекты облегченной конструкции

Дополнительные преимущества:

• Более простое обслуживание – рабочие могут легко снять или переустановить клапан.

• Возможно, будет достаточно и меньшего подъемного оборудования.

• Повышенная безопасность установки.

• Лучше подходит для надземных трубопроводов.

3. Экономичное решение

Поскольку корпус компактный и легкий, расход материала ниже. Это снижает затраты на производство, транспортировку и установку. Простая структура также снижает требования к долгосрочному техническому обслуживанию.

Tianjin Worlds Valve предлагает различные конфигурации материалов и уплотнений для удовлетворения промышленных потребностей, сохраняя при этом надежную работу.

Участники затрат:

• Меньший расход материала – снижает себестоимость производства.

• Сокращение времени установки – экономия рабочего времени.

• Более низкие транспортные расходы – благодаря небольшому весу.

• Сокращение расходов на техническое обслуживание – меньше компонентов, требующих обслуживания.

4. Быстрый поворот на 90° повышает эффективность управления потоком

Принцип четвертьоборота означает, что диск поворачивается только на 90° от полностью открытого до полностью закрытого положения. Это позволяет быстро реагировать на частое открытие, закрытие или регулировку расхода, что особенно важно в чрезвычайных ситуациях.

Варианты работы:

• Рычажная рукоятка: Для небольших клапанов, требующих быстрого ручного управления.

• Червячный редуктор: Снижает крутящий момент на клапанах большего размера.

• Пневматический привод: Для быстрого автоматического управления.

• Электрический привод: Для дистанционного управления и централизованного контроля.

Простое управление делает клапан эффективным как в ручных, так и в автоматизированных системах.

Преимущества производительности для управления потоком

Низкое сопротивление жидкости и плавный поток

В полностью открытом положении диск вращается в сторону от основного направления потока, создавая относительно открытый путь с меньшими препятствиями, чем у некоторых более тяжелых конструкций клапанов. Это снижает перепад давления и потребление энергии, что особенно ценно при работе на магистральных трубопроводах или при работе с непрерывным потоком.

Типичные применения:

• Системы водоснабжения (подачи, дренажа, охлаждения)

• Воздухо- и газопроводы (вентиляция, сжатый воздух)

• Промышленные инженерные трубопроводы

• Системы большого диаметра (где сопротивление потоку имеет наибольшее значение)

Хорошие характеристики уплотнения в подходящих условиях

Качество уплотнения зависит от материала седла или вкладыша. Дисковые затворы с резиновым седлом широко используются в системах водоснабжения низкого давления и в общепромышленных целях, поскольку они обеспечивают стабильное уплотнение и простоту обслуживания. Для агрессивных сред дроссельные затворы с футеровкой из ПТФЭ обеспечивают более высокую химическую стойкость.

Учитывайте следующие факторы уплотнения:

• Совместимость с средами. Неправильный материал седла снижает надежность уплотнения.

• Термостойкость. Некоторые вкладыши лучше работают при высоких температурах.

• Химическая стойкость – конструкции с футеровкой из ПТФЭ подходят для агрессивных сред.

• Техническое обслуживание – сменные сиденья упрощают обслуживание.

Отличная возможность регулирования потока

Помимо функции отключения, межфланцевые дисковые затворы могут выполнять регулирование расхода. Регулируя угол диска, операторы контролируют объем носителя, что полезно для регулирования или балансировки потока.

Типичные сценарии регулирования:

• Балансировка потоков между участками трубопровода

• Приложения для охлаждения (стабильная производительность охлаждения)

• Системы водоочистки (стабильное управление технологическими процессами)

• Промышленные коммуникации (эксплуатационная гибкость)

Для применений, требующих чрезвычайно точного управления или очень высокого перепада давления, по-прежнему необходим тщательный выбор клапана.

Надежная работа на нескольких носителях

В зависимости от материалов корпуса, диска и седла межфланцевые дисковые затворы работают во многих средах. Tianjin Worlds Valve предлагает различные варианты материалов и футеровки для различных условий среды.

К совместимым носителям относятся:

• Вода (муниципальная и промышленная)

• Воздух (вентиляция, сжатый воздух)

• Газ (газовые системы низкого давления)

• Масло (с соответствующими материалами седла)

• Соленая вода (коррозионностойкие материалы)

• Мягкие химические среды (выбранные футеровки)

• Коррозионные среды (конструкции с футеровкой из ПТФЭ)

Правильный выбор материала повышает стабильность уплотнения, устойчивость к коррозии и долгосрочную надежность.

Как правильно выбрать межфланцевый дисковый затвор от Tianjin Worlds Valve

1. Выберите правильный материал

Выбор материала напрямую влияет на коррозионную стойкость, стабильность уплотнения и механическую прочность. Оцените корпус клапана, диск, шток и седло/вкладыш в зависимости от типа среды, температуры, давления и химического воздействия.

Таблица 4 – Распространенные материалы и их назначение

Советы по применению:

• С резиновым уплотнением: Для систем водоснабжения и общепромышленного обслуживания (надежно, недорого).

• Футеровка из ПТФЭ: Для коррозийных или химически агрессивных сред.

• Диск из нержавеющей стали: Для влажной, морской или химической среды.

• Материалы с высокой совместимостью: Снижение износа, утечек и частоты технического обслуживания.

2. Подтвердите требования к давлению, температуре и трубопроводу

Перед заказом проверьте рабочее давление, диапазон температур и стандарты фланцев. Неправильный выбор может привести к утечке, короткому сроку службы или нестабильности.

Ключевые технические факторы:

• Номинальный диаметр: Должен соответствовать трубопроводу.

• Номинальное давление: Должен безопасно выдерживать максимальное рабочее давление.

• Диапазон температур: Материал седла должен выдерживать рабочие температуры.

• Стандарт фланца: Должен соответствовать существующим соединениям трубопровода.

• Тип среды: Для воды, газа, масла или химикатов требуются разные материалы.

• Частота срабатываний: Часто эксплуатируемым клапанам требуются более мощные приводы.

• Положение установки: Вертикальное или горизонтальное положение влияет на доступ для обслуживания.

3. Выберите правильный метод работы

Выберите ручное или механическое управление в зависимости от размера трубопровода, рабочей частоты и потребностей автоматизации.

Общие параметры:

• С рычажным управлением: Для небольших клапанов, требующих быстрого ручного управления.

• Редукторный привод: Снижает крутящий момент на больших трубопроводах.

• Пневматический дроссельный клапан: Для автоматизированных систем, требующих быстрого реагирования.

• Электрический дроссельный клапан: Для дистанционного управления и точного контроля.

Высокоавтоматизированные предприятия часто предпочитают пневматические или электрические приводы для большей эффективности и централизованного управления.

4. Учитывайте необходимость технического обслуживания, срока службы и поддержки поставщиков

Простая конструкция дискового затвора упрощает осмотр и техническое обслуживание. Регулярные проверки помогают поддерживать работоспособность уплотнений и сокращают время незапланированных простоев.

Области обслуживания:

• Состояние седла: Изношенные поверхности влияют на утечку.

• Движение диска: Плавное вращение обеспечивает стабильную работу.

• Уплотнение штока: Предотвращает внешние утечки.

• Выравнивание фланцев: Обеспечивает стабильную установку.

• Характеристики привода: Должен работать без аномального сопротивления.

Поддержка поставщиков имеет значение. Tianjin Worlds Valve предлагает дисковые затворы с пластинами, дроссельные затворы с футеровкой из ПТФЭ, дисковые затворы с выступами и другие решения для регулирования расхода. Доступны индивидуальные конфигурации в зависимости от требований трубопровода и условий эксплуатации.

Заключение

Вафельные дисковые затворы обеспечивают компактную установку, быструю работу, надежную герметизацию и эффективное управление потоком в промышленных трубопроводных системах. Их легкая конструкция снижает затраты на установку и обслуживание во многих сферах применения. Tianjin Worlds Valve предлагает надежные дроссельные заслонки с различными материалами и вариантами футеровки, помогая клиентам повысить эффективность трубопровода, устойчивость к коррозии и долгосрочную эксплуатацию.
