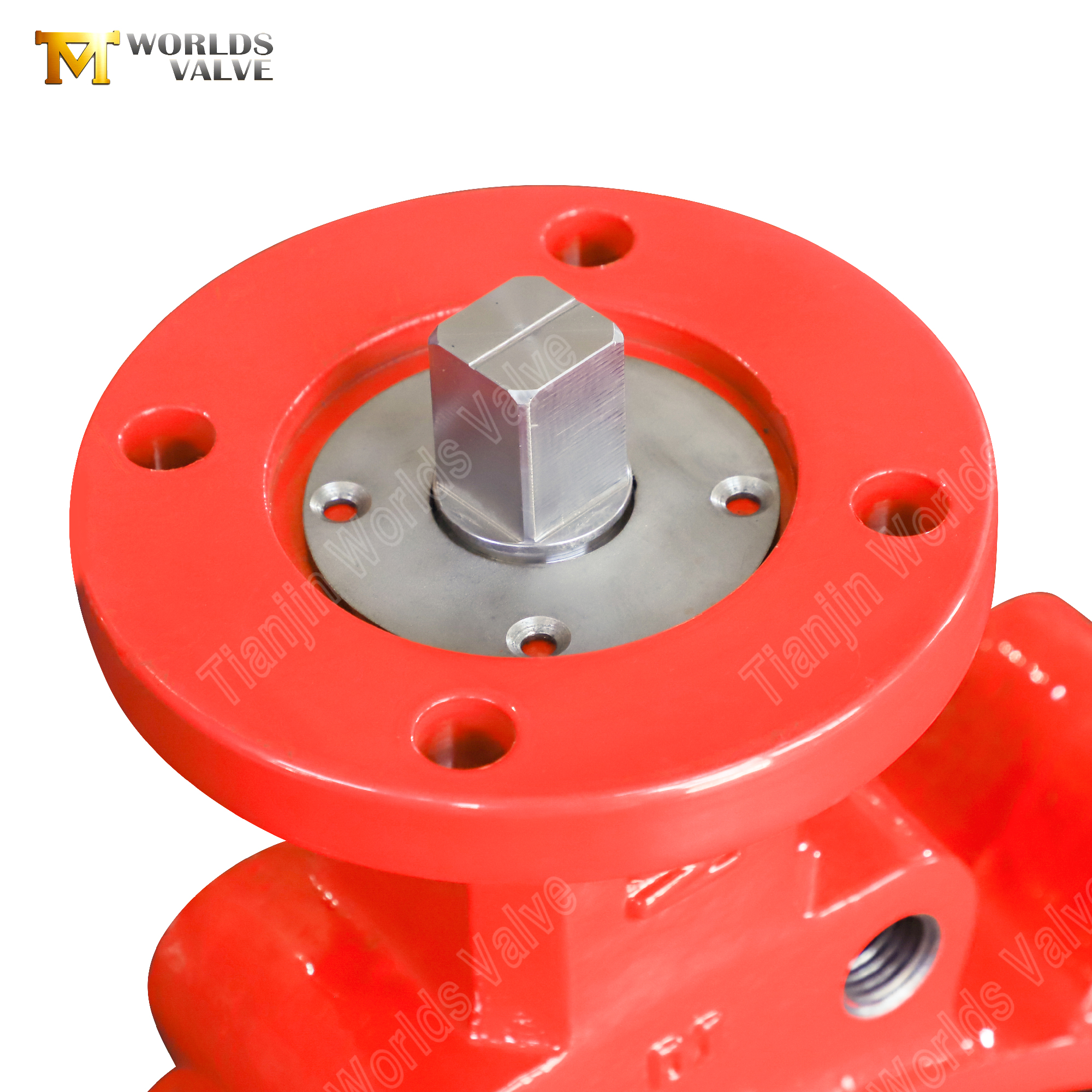

Поворотный клапан с проушинами и сменным седлом из EPDM | Корпус DI CF8M Диск | OEM-поставщик

Введение:

Тяньцзиньская компания Worlds Valve Co., Ltd. – Сертифицированный производитель ISO 9001, CE, UKCA и WRAS

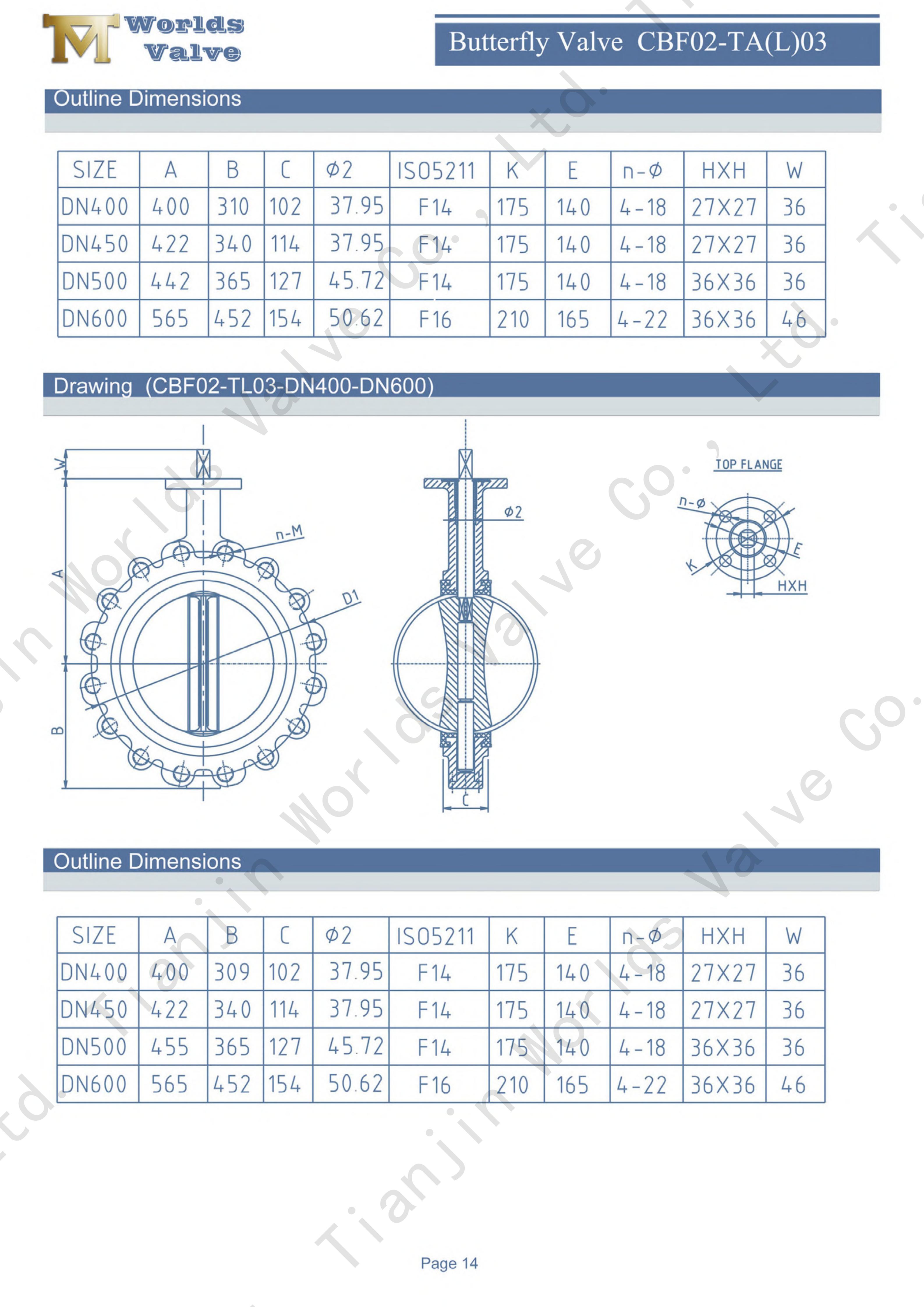

CBF02-TL03-Руководство по эксплуатации и техническому обслуживанию СКАЧАТЬ

Ключевые особенности и преимущества:

1. Возможность обслуживания в тупиковом режиме благодаря конструкции с резьбовыми наконечниками

Разработан для максимальной гибкости установки и изоляции системы.

• Конечное обслуживание: Встроенные резьбовые проушины позволяют прикрепить клапан непосредственно к одному фланцу, что позволяет ему работать в качестве тупиковой точки изоляции без необходимости фланцевого соединения на выходе.

• Упрощенное обслуживание: В отличие от пластинчатых клапанов, для демонтажа которых требуется полное отключение системы, такая конструкция проушин позволяет разобрать одну сторону трубопровода, в то время как клапан остается надежно закрепленным болтами на противоположной стороне, что сводит к минимуму сбои в работе.

• Безопасная установка: Болтовое соединение обеспечивает превосходную механическую стабильность, что делает его пригодным для применений с высокой вибрацией и стационарной установки.

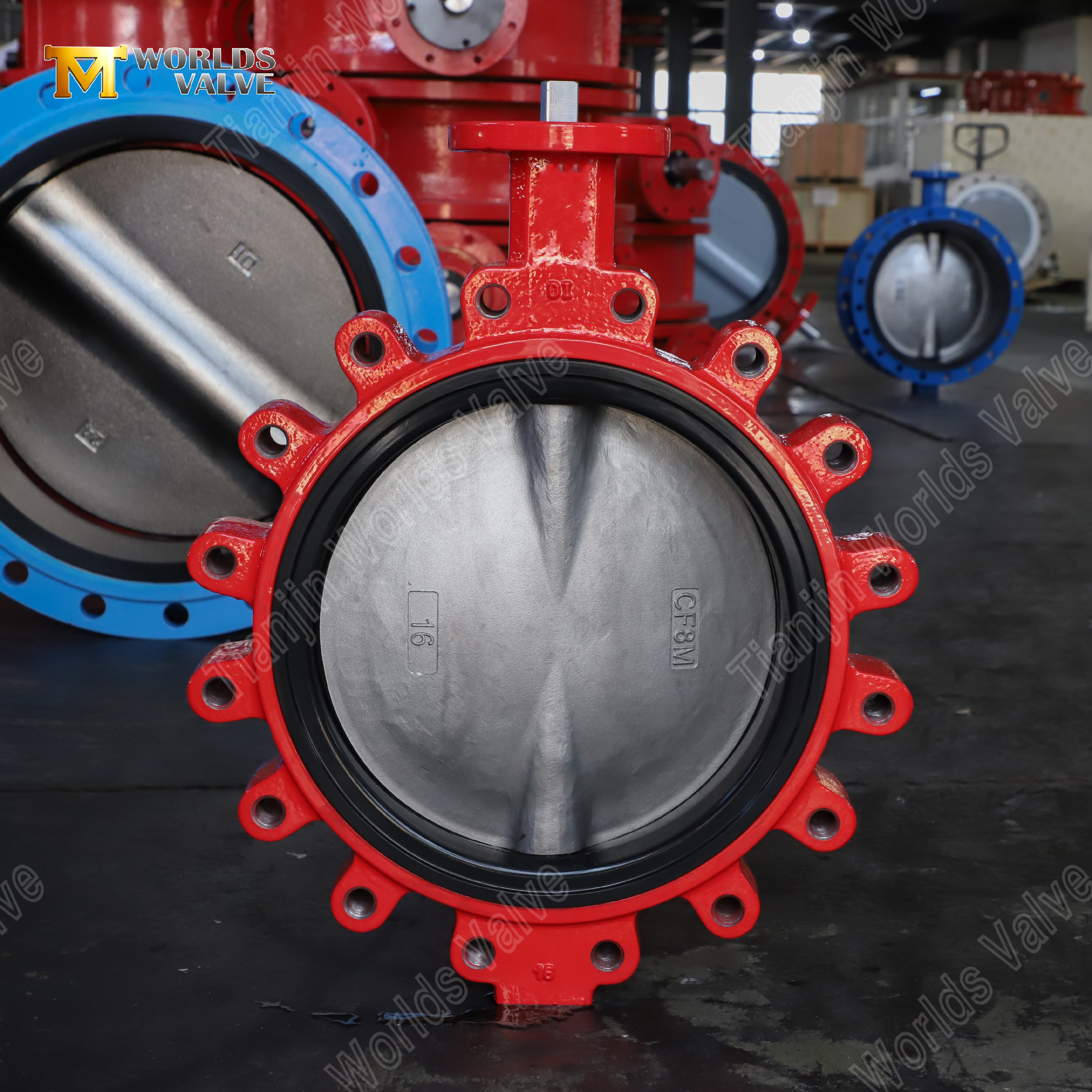

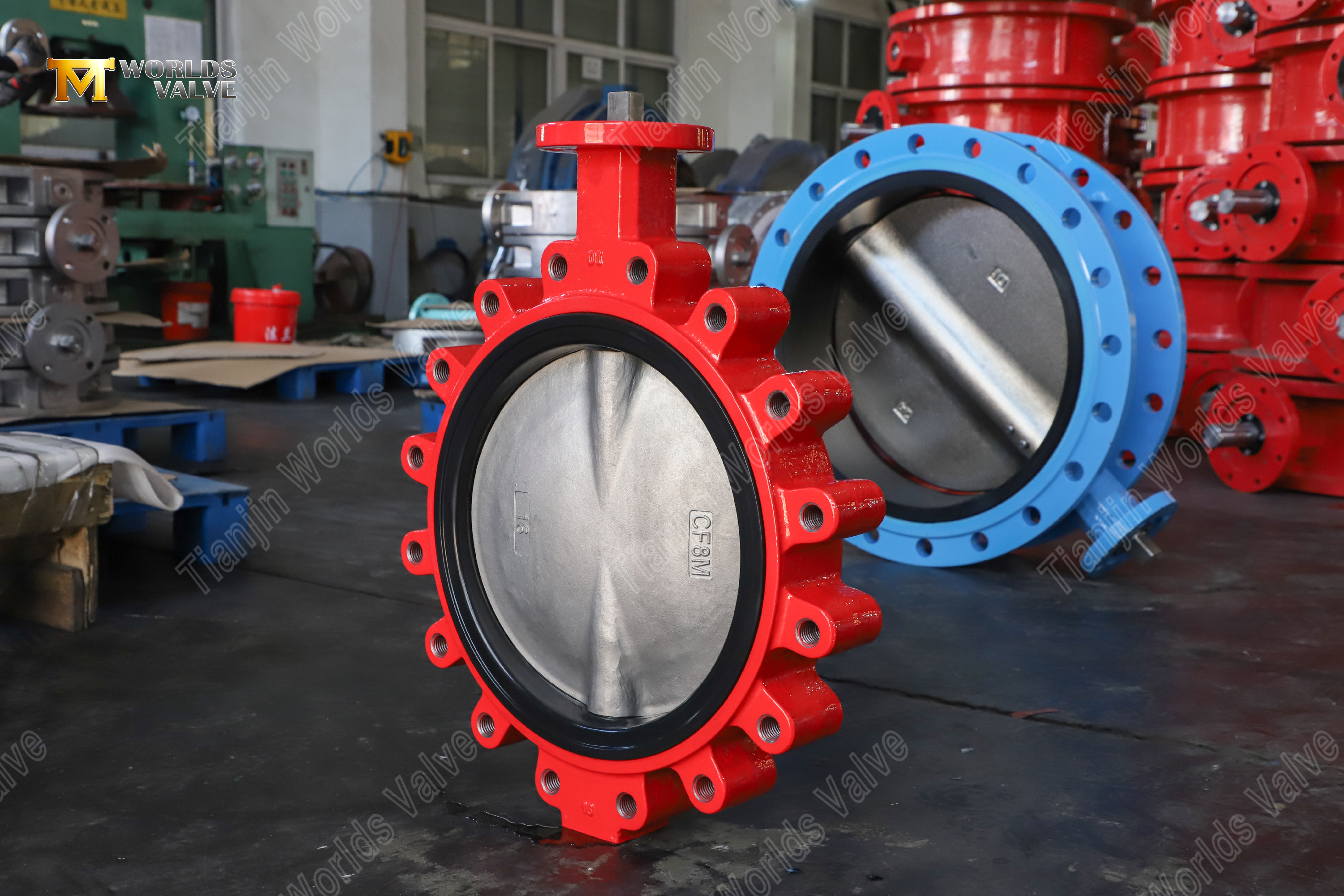

2. Диск из нержавеющей стали премиум-класса CF8M для коррозионной стойкости

Материал диска специально выбран с учетом долговечности при работе с требовательными носителями.

• Превосходная защита от коррозии: Диск из нержавеющей стали CF8M (AISI 316) обеспечивает превосходную устойчивость к точечной коррозии, хлоридам и общей коррозии в воде, морской воде и слабых химических средах, превосходя стандартные марки 304.

• Увеличенный срок службы: Прочный материал диска противостоит эрозии из-за взвешенных частиц и сохраняет целостность уплотнения в течение бесчисленных циклов.

• Сертификация материала: Полная отслеживаемость материалов и сертификаты заводских испытаний предоставляются по запросу.

3. Сменное резиновое седло для экономичного обслуживания

В основе конструкции лежит удобство обслуживания.

• Простая замена: Резиновое седло из EPDM предназначено для простой замены в полевых условиях без использования специальных инструментов или заводского обслуживания, что позволяет быстро восстановить герметичность уплотнения.

• Герметичное закрытие: Упругое седло соответствует поверхности диска, обеспечивая надежное закрытие класса VI и предотвращая утечки в критически важных условиях.

• Медиа-совместимость: EPDM обладает превосходной стойкостью к воде, пару, атмосферным воздействиям и широкому спектру химикатов в диапазоне температур (от -20°C до +120°C).

4. Прочная конструкция корпуса из ковкого чугуна

Создан на основе прочности и надежности.

• Высокопрочный материал: Корпус клапана отлит из ковкого чугуна GGG40/500-7, обеспечивающего исключительную прочность на разрыв, ударопрочность и долговечность по сравнению с альтернативами из серого чугуна.

• Антикоррозионное покрытие: Корпус защищен прочным эпоксидным покрытием, обеспечивающим дополнительный барьер против атмосферной и погребенной коррозии.

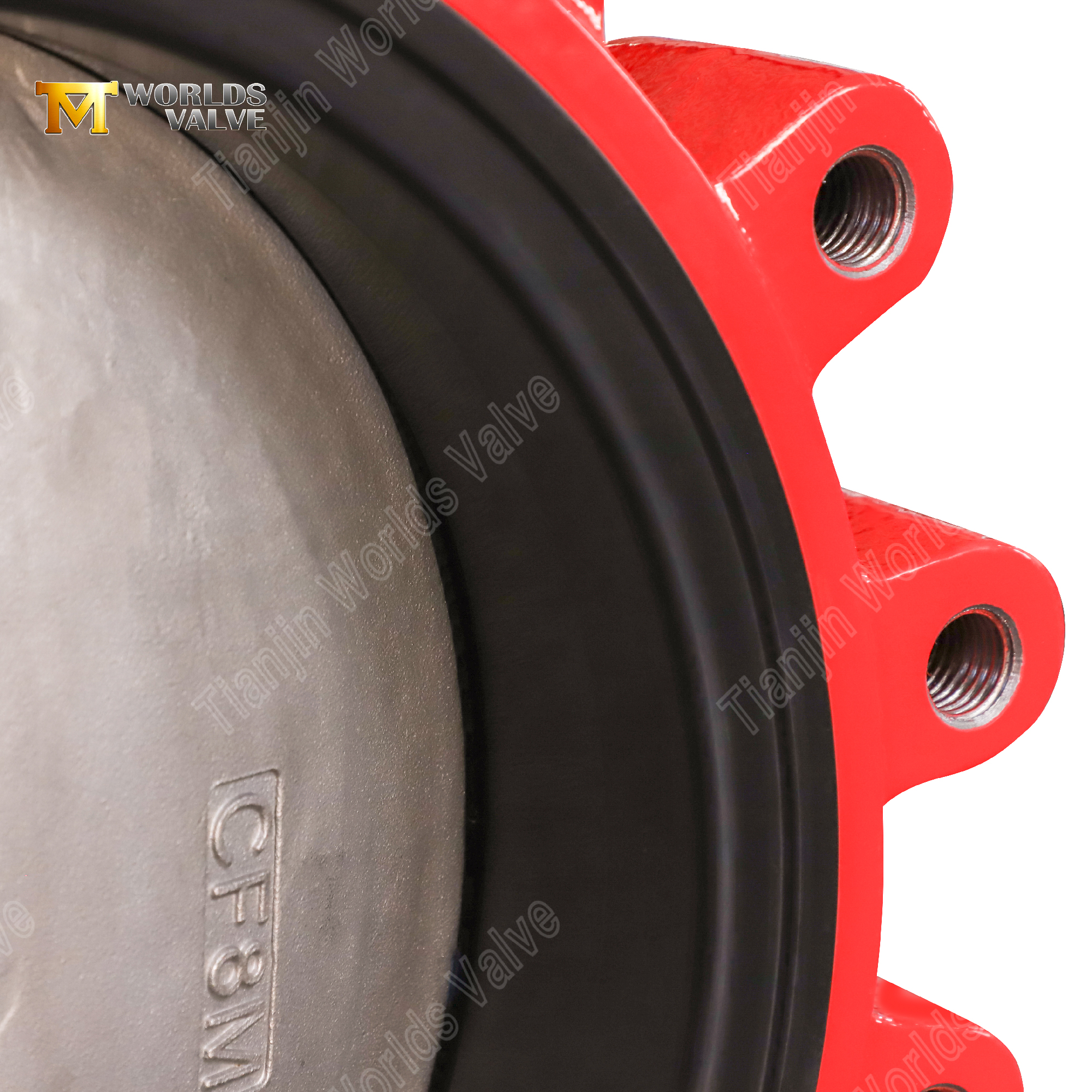

• Встроенные фланцы с проушинами: Литые резьбовые наконечники обработаны с высокой точностью, что обеспечивает точное выравнивание болтов и герметичность соединений.

5. Широкий размер и диапазон давления

Комплексное решение для разнообразных требований к трубопроводам.

• Широкий диапазон размеров: Доступны от DN50 до DN1200 (от 2 до 48 дюймов), охватывающие наиболее часто используемые диаметры для промышленного и муниципального применения.

• Номинальное давление: Стандартные конфигурации PN10/PN16 и класса 125/150, варианты с более высоким давлением доступны по запросу.

• Диапазон температур: Подходит для рабочих температур от -20°C до +120°C (с седлом из EPDM), подходит для большинства применений в сфере водоснабжения и общего обслуживания.

Стандартный:

Почему стоит выбрать Tianjin Worlds Valve в качестве OEM-партнера?

1. Специализированная экспертиза в Дроссельные клапаны с проушинами

Как специализированный производитель дроссельных заслонок, мы обладаем глубоким пониманием конструкции клапанов с проушинами, включая важные резьбовые вставки с проушинами и их эффективность в тупиковых условиях эксплуатации. Наша команда инженеров обеспечивает точную обработку и стабильное качество каждой партии продукции.

2. Гибкость OEM/ODM для удовлетворения требований конкретного проекта

Мы предлагаем обширную настройку в соответствии с вашими точными спецификациями:

Альтернативные материалы дисков (CF8, алюминиевая бронза, дуплекс)

Специальные эластомеры седла (NBR, Viton, силикон)

Сверление фланцев по индивидуальному заказу (ANSI, DIN, JIS, BS)

Подготовка к монтажу привода (электрического или пневматического)

Специальные покрытия и эпоксидные краски

Индивидуальная упаковка, маркировка и экспортная документация

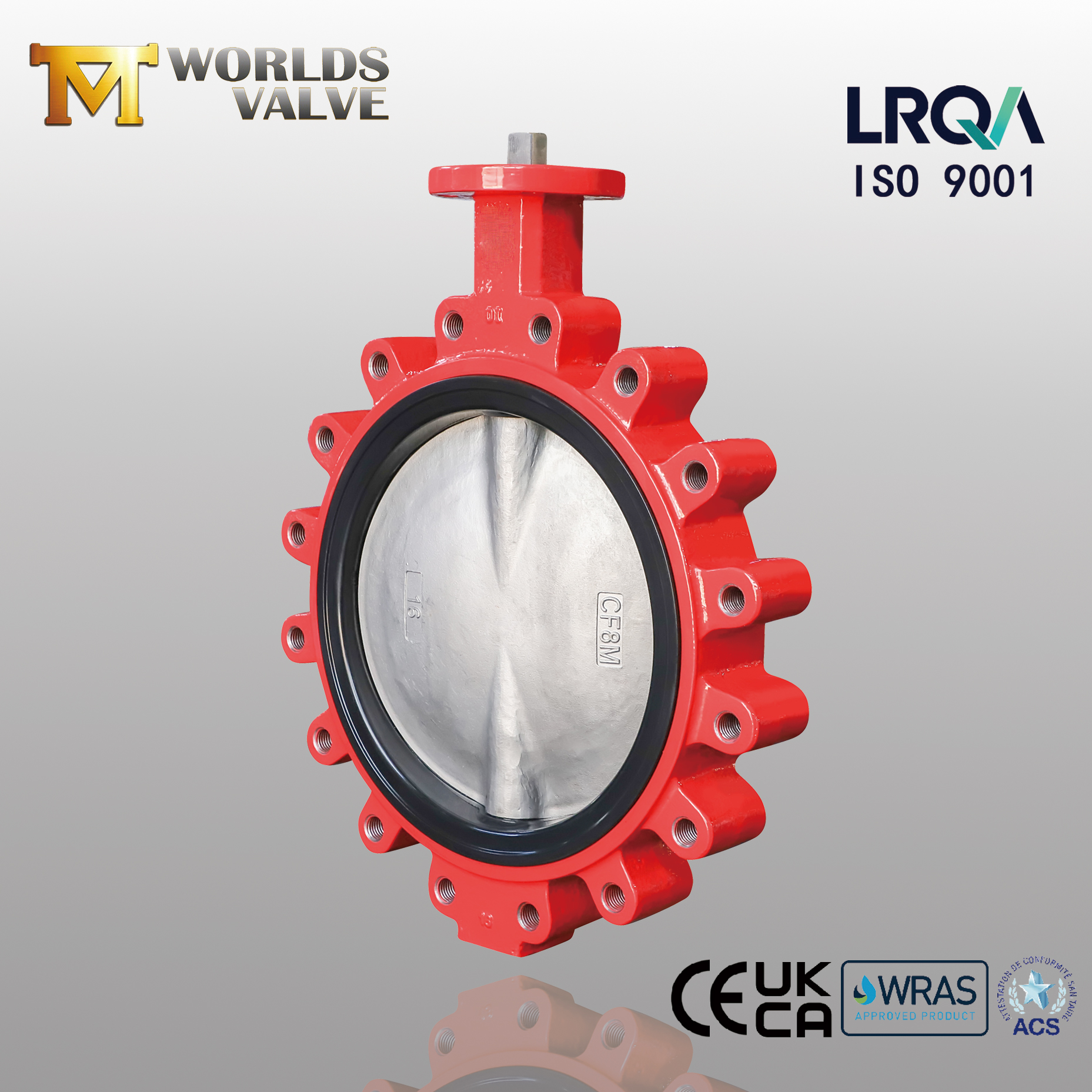

3. Сертифицированная гарантия качества.

Наше производство находится Сертифицирован ISO 9001, а наша продукция разработана в соответствии с международными стандартами:

Маркировка CE для соответствия европейскому рынку

Сертифицировано UKCA для строительной продукции из Великобритании

Одобрено WRAS доступен для применения в питьевой воде

СКУД доступен для соответствия французским санитарным нормам

4. Комплексное тестирование и документация.

Каждый клапан проходит строгие испытания в соответствии с международными стандартами:

Испытания корпуса и седла на герметичность согласно EN 12266-1 / API 598

Сертификация материалов и протоколы заводских испытаний

Сертификаты испытаний под давлением

Документация по прослеживаемости

5. Глобальная экспортная экспертиза

Имея многолетний опыт экспорта в более чем 50 стран, мы обеспечиваем:

Надежная логистика и координация доставки

Профессиональная экспортная документация

Многоязычная техническая поддержка

Понимание требований международных проектов

Типичные применения:

• Водоочистка: изоляция насосов, системы фильтрации, линии дозирования химикатов, контуры обратной промывки.

• Муниципальное водоснабжение: распределительные сети, редуцирующие станции, выпуски резервуаров.

• Системы HVAC: контуры охлажденной воды, градирни, системы отопления, изоляция насосов.

• Промышленная переработка: техническая вода, контуры охлаждения, коммунальные услуги.

• Противопожарная защита: изоляция спринклерной системы, всасывание и нагнетание насоса.

• Очистка сточных вод: контроль притока, линии аэрации, обработка осадка.

• Производство электроэнергии: системы охлаждающей воды, вспомогательная техническая вода.

• Морское применение: охлаждение морской водой, балластные системы (с соответствующими модернизациями материалов).

Вывод:

Поворотный затвор с проушинами и сменным седлом из EPDM от Tianjin Worlds Valve Co., Ltd. обеспечивает идеальное сочетание гибкости установки, экономичности обслуживания и надежности. Если для вашего проекта требуется высококачественный дроссельный клапан с индивидуальной проушиной, сертифицированный производитель и многолетний опыт экспорта, выберите Tianjin Worlds Valve Co., Ltd.Свяжитесь с нами сегодня технические характеристики, сертификационную документацию или индивидуальное предложение с учетом требований вашего конкретного применения.
