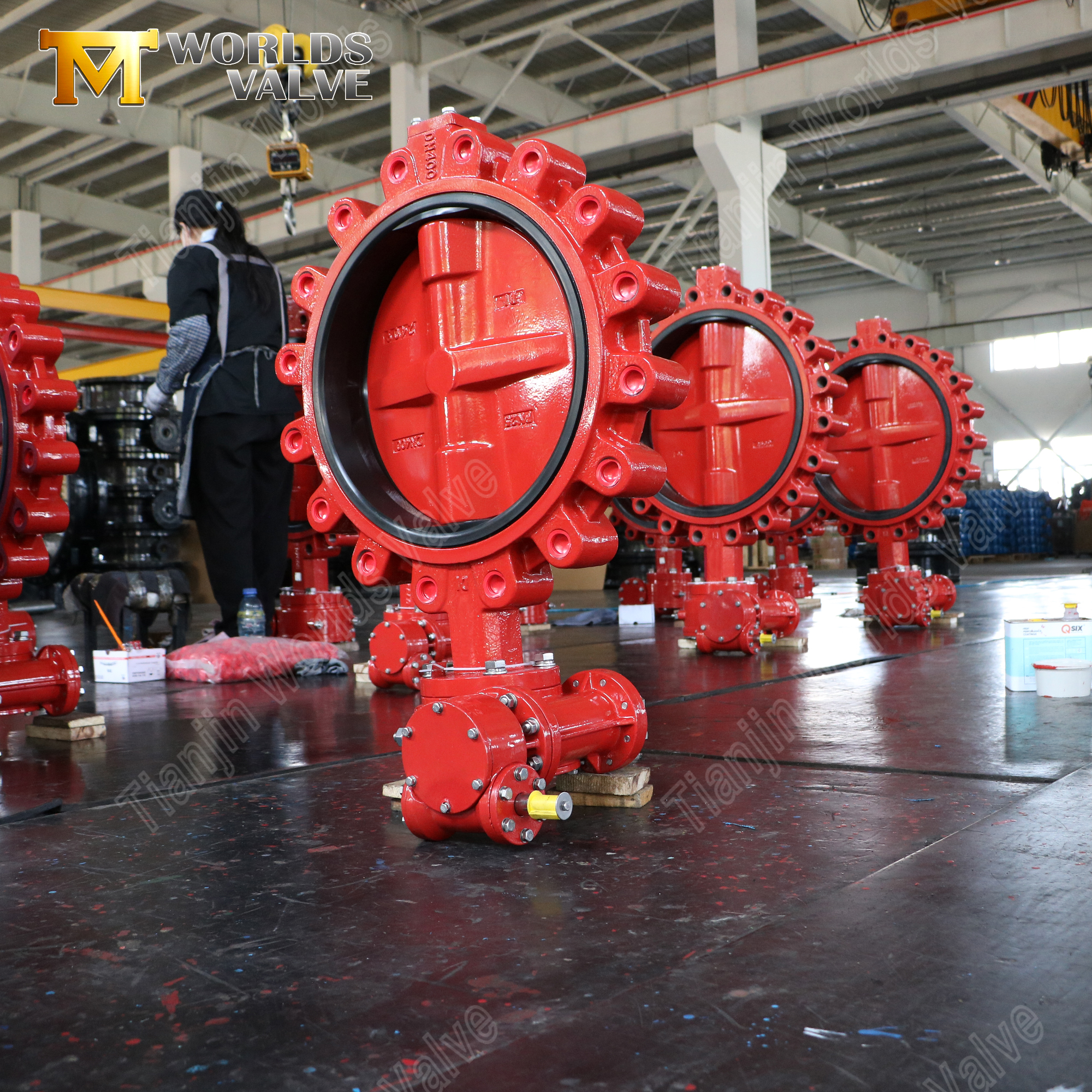

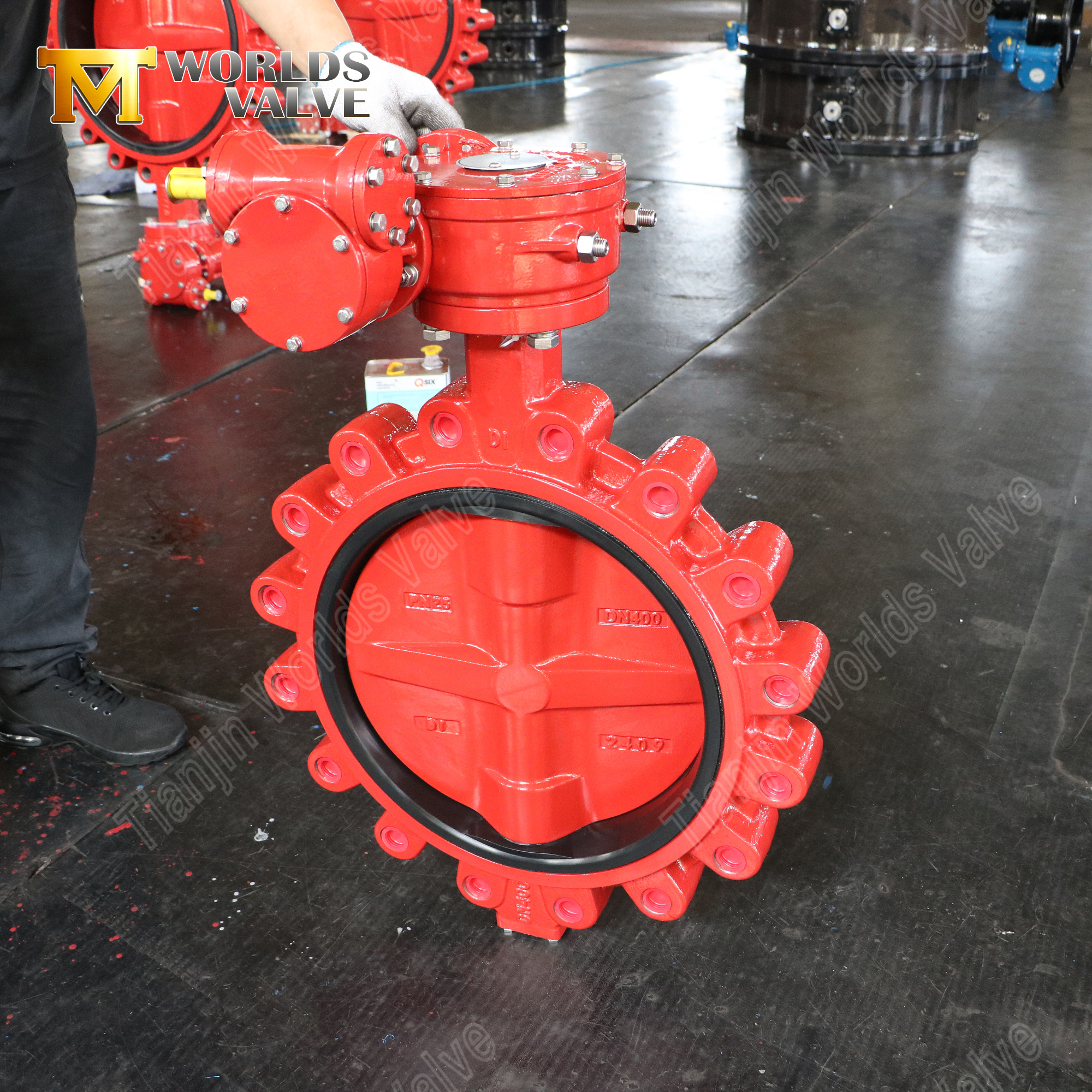

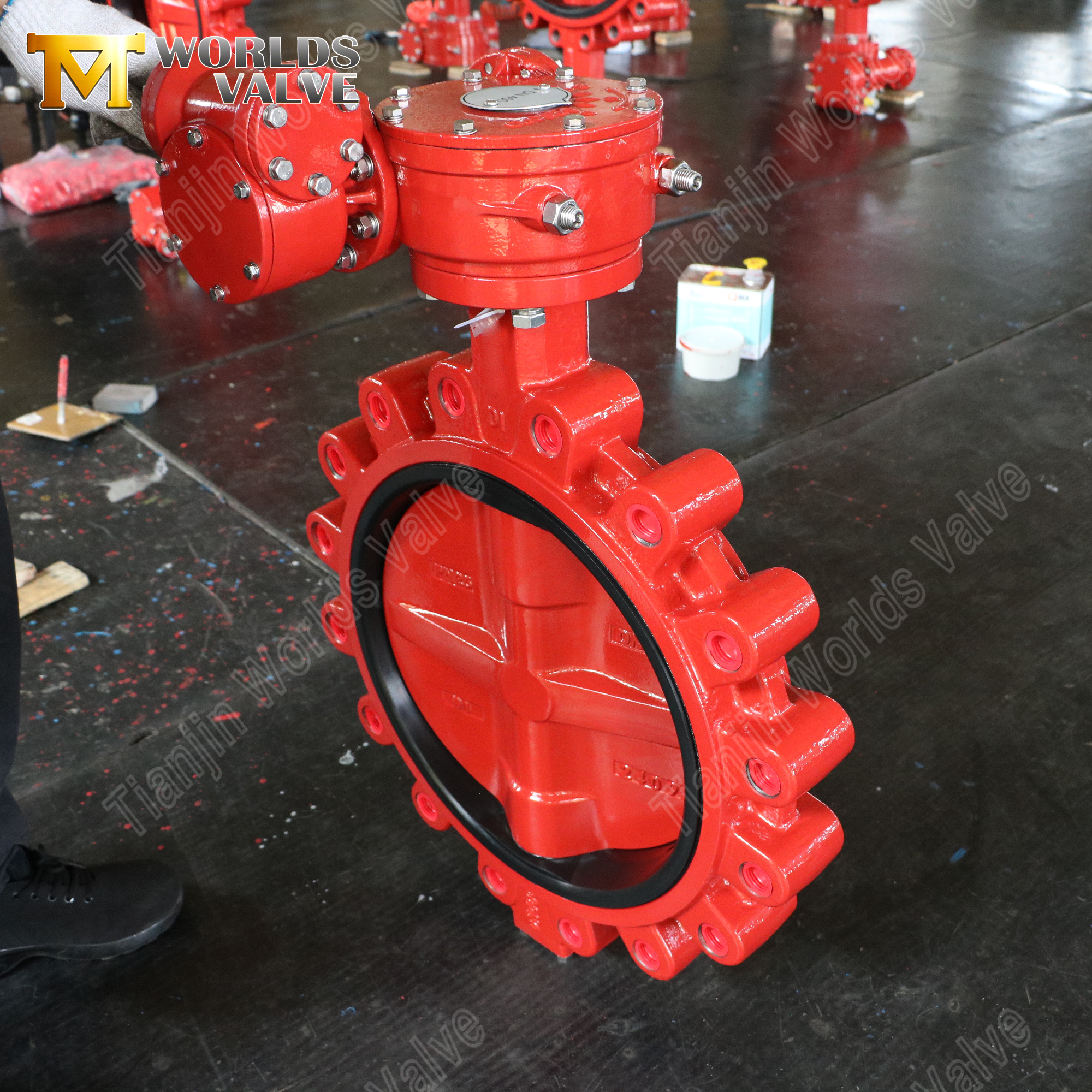

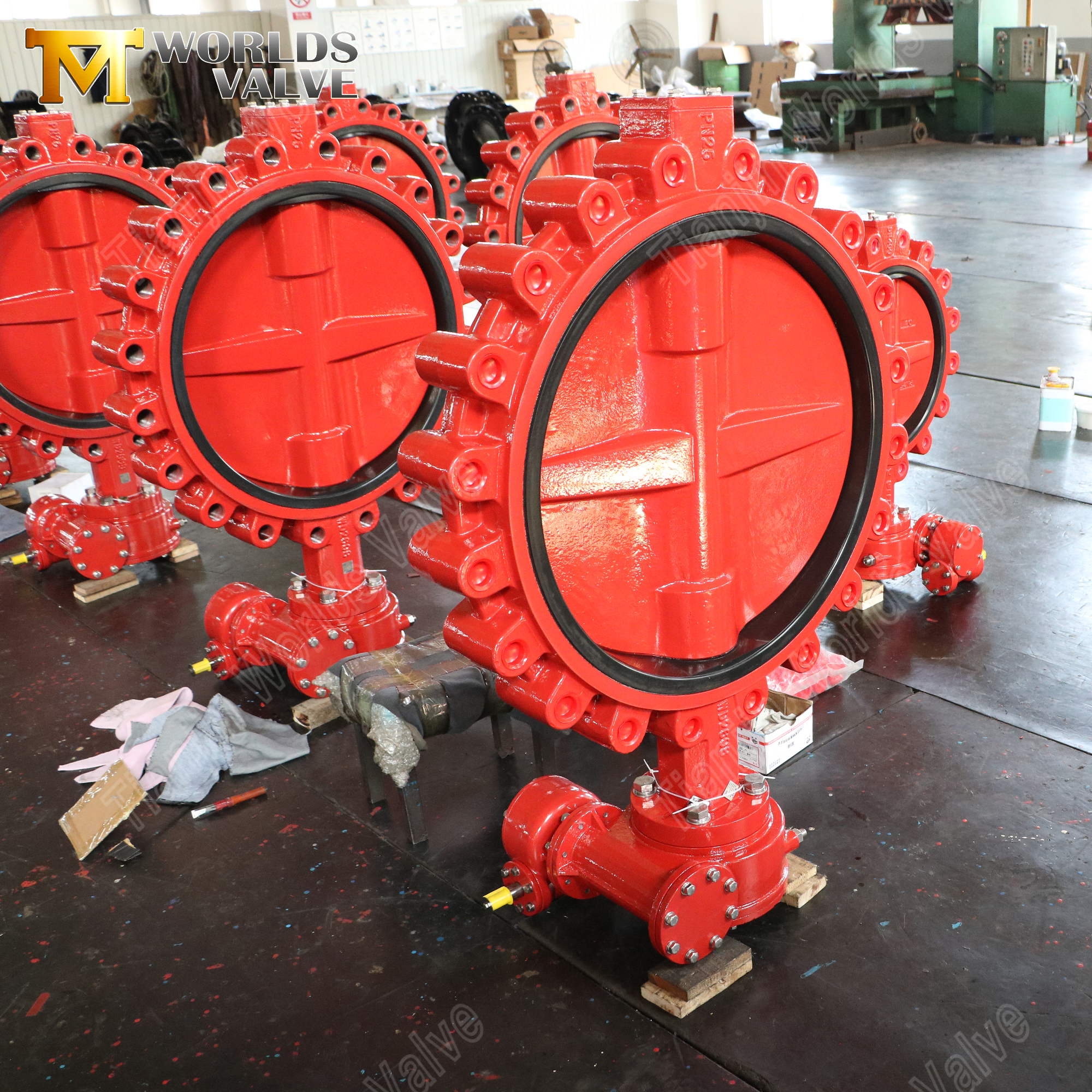

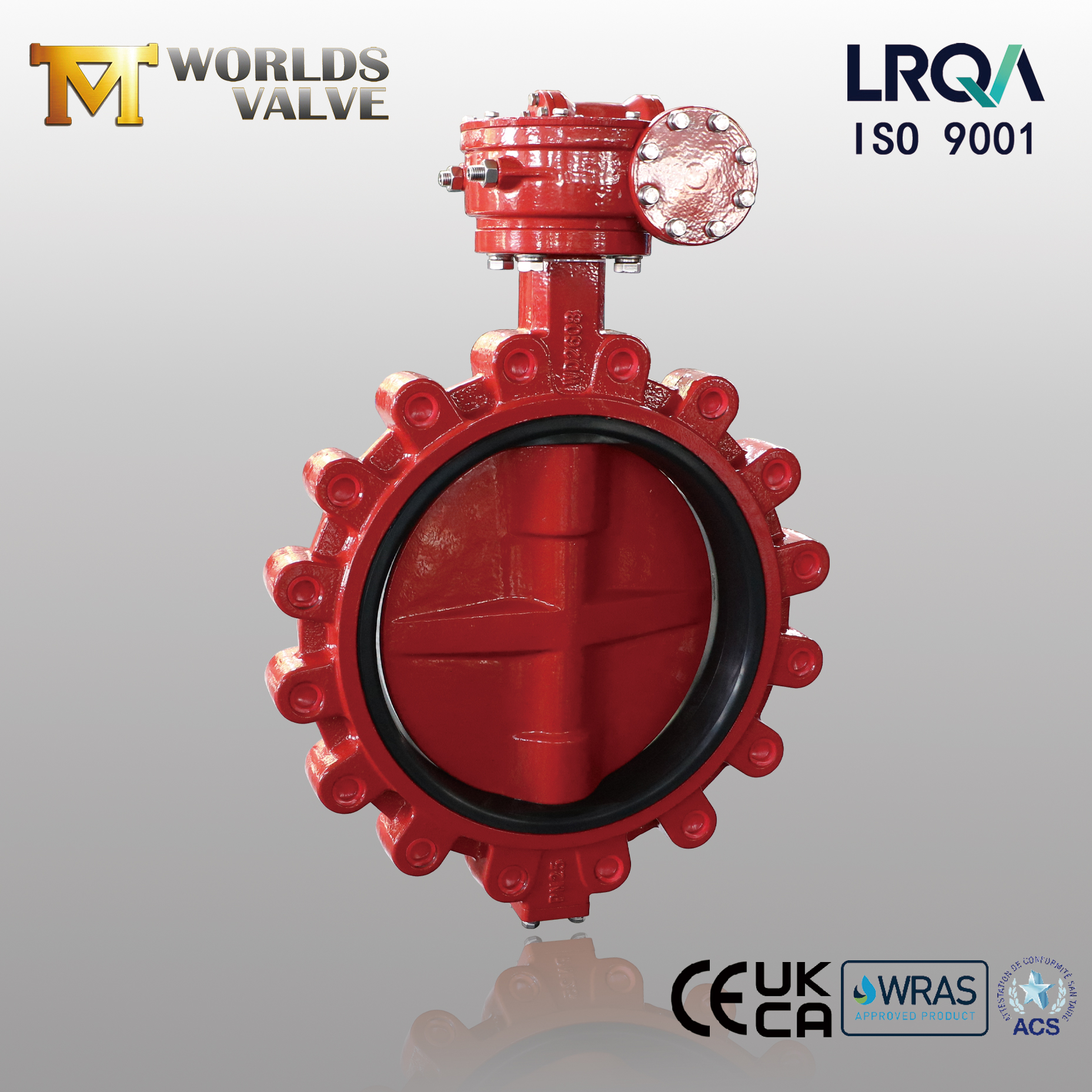

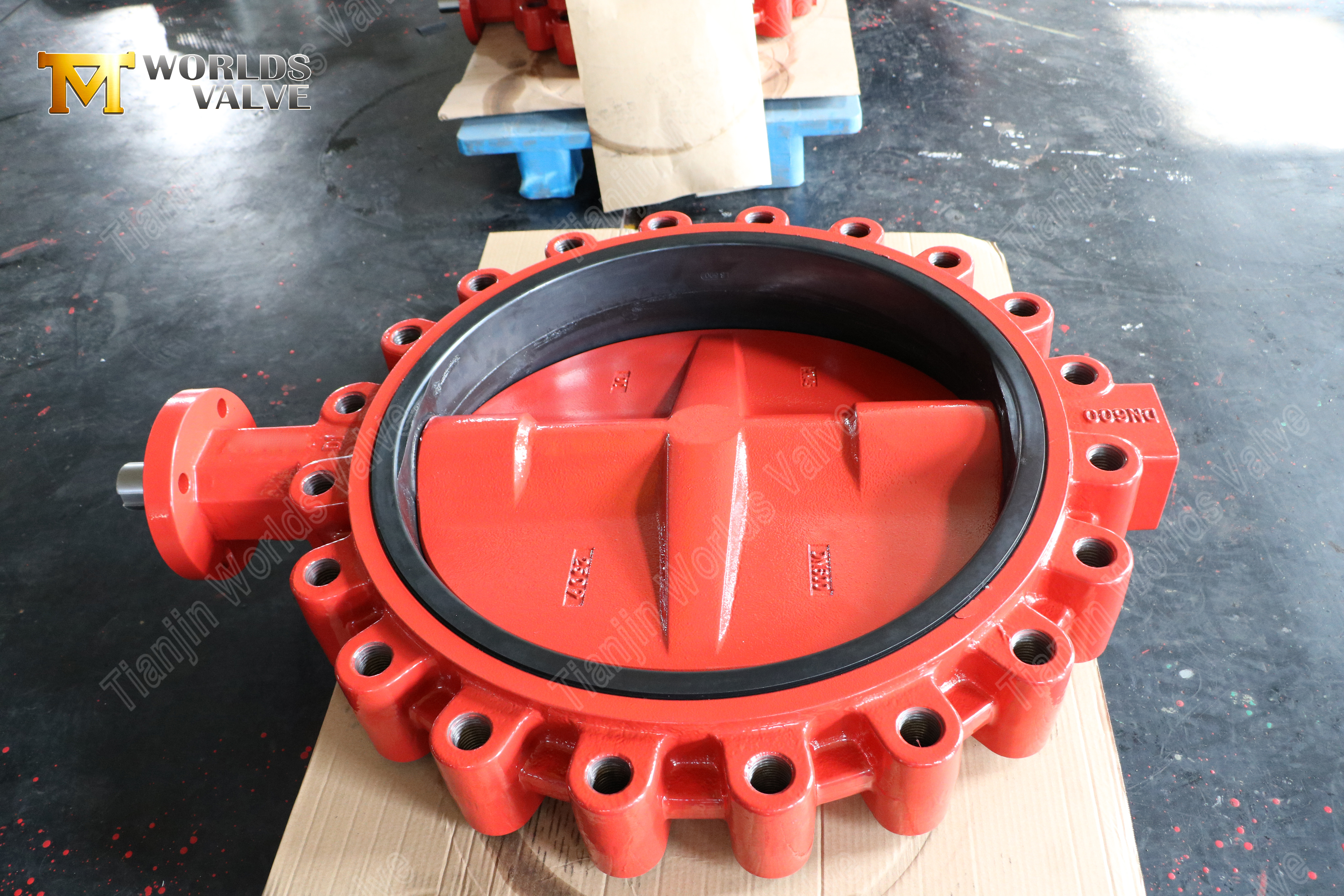

Поворотный клапан с проушинами – седло из EPDM WRAS, с шестеренчатым приводом, DN50–DN1200

Обзор продукта

Дроссельный клапан с проушинами представляет собой четвертьоборотное устройство регулирования расхода, отличающееся конструкцией проушины с резьбой: резьбовые вставки на обеих сторонах корпуса клапана позволяют прикручивать его болтами непосредственно к фланцам трубы независимо с каждой стороны.

В отличие от пластинчатых клапанов, которые зажаты между фланцами и требуют полного отсоединения для снятия, конструкция проушин обеспечивает тупиковую эксплуатацию: вы можете снять клапан с одной стороны трубопровода, в то время как другая сторона остается под давлением и находится в рабочем состоянии. Это делает его предпочтительным выбором для систем, где изоляция при обслуживании, гибкость трубопровода и сокращение времени простоя имеют решающее значение.

Эта модель оснащена корпусом и диском из ковкого чугуна EN-GJS-400-15, седлом из EPDM, одобренным WRAS, для безопасного применения с питьевой водой, штоком из нержавеющей стали SS431 для надежной передачи крутящего момента и червячным приводом для плавного самоблокирующегося ручного управления, рассчитанного на PN25 (25 бар) и покрытого эпоксидным покрытием RAL 3013. Этот клапан, доступный в размерах от DN50 до DN1200, разработан для надежной и долгосрочной службы в системах водоснабжения, очистки сточных вод, отопления, вентиляции и кондиционирования, а также в системах промышленной обработки.

Являясь прямым производителем OEM/ODM с более чем 15-летним опытом экспорта, компания Tianjin Worlds Valve Co., Ltd. поставляет полностью настраиваемые дроссельные клапаны с проушинами — материалы, размеры, номинальное давление, стандарты фланцев, покрытия и приводы — все с учетом ваших точных спецификаций. Наша продукция экспортируется в более чем 50 стран и имеет сертификаты ISO 9001 (сертификат LRQA), CE, UKCA, WRAS и ACS.

Представлять:

Поворотный клапан-бабочка | Корпус и диск из ковкого чугуна | Сиденье из EPDM | Шестеренчатый привод

Tianjin Worlds Valve Co., Ltd. — ваш надежный источник надежного и экономичного регулирования расхода

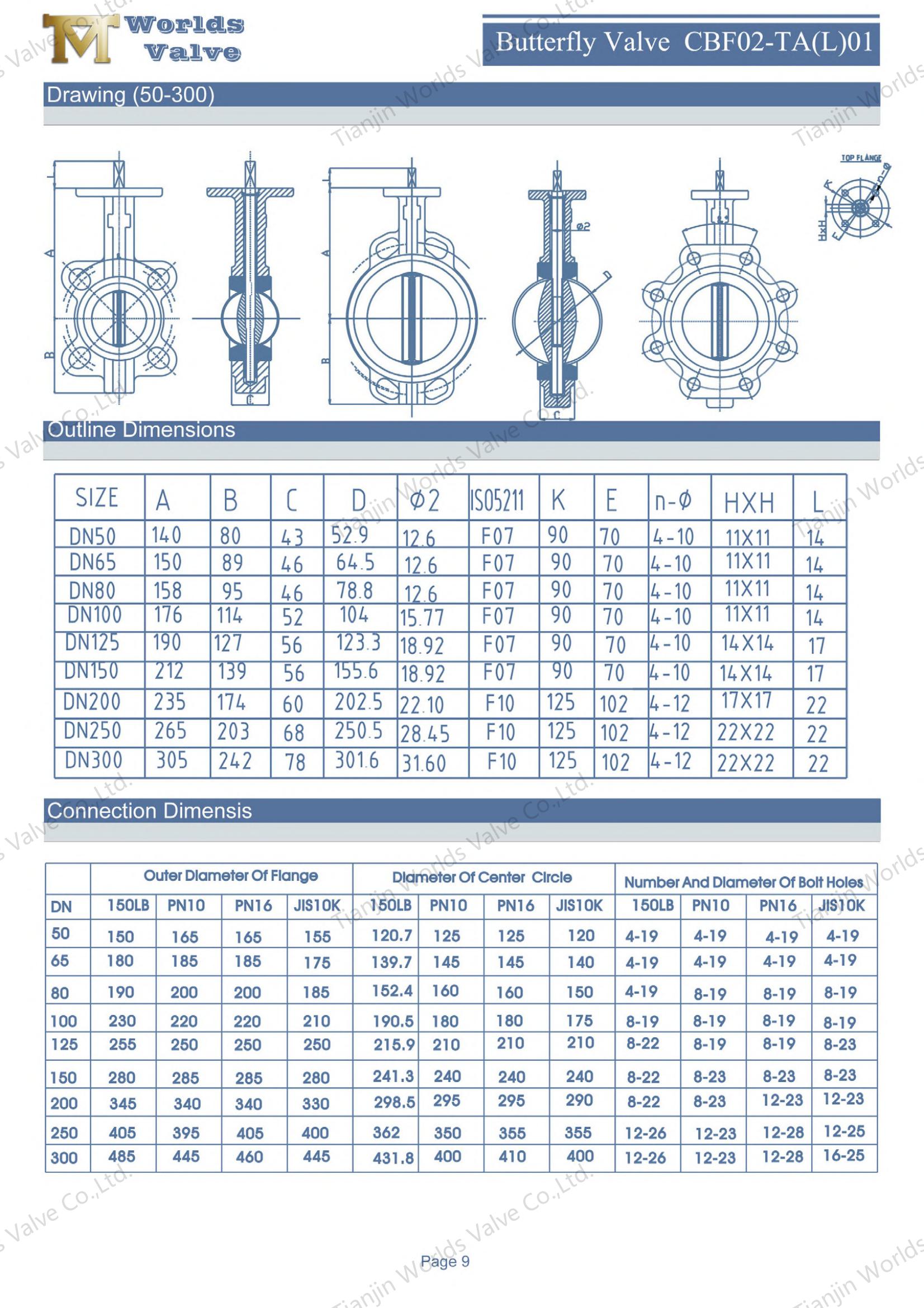

CBF02-TL01 — Подробная информация о продукте

Технические характеристики

Эта модель настроена со следующими параметрами. Обратите внимание, что каждый элемент, указанный ниже, можно настроить в соответствии с вашими конкретными потребностями.

Ключевые особенности и преимущества

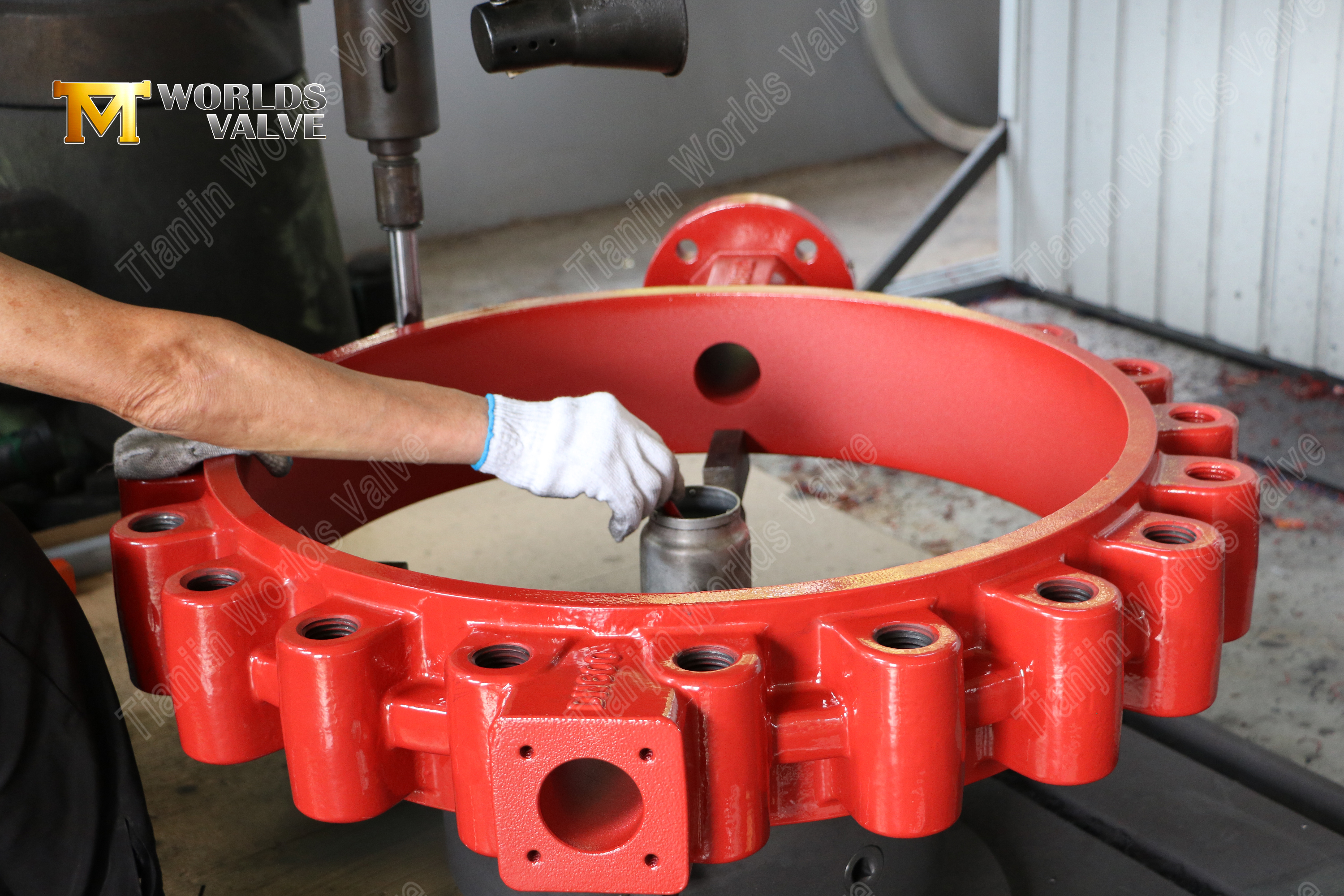

1. Конструкция с наконечниками – тупиковая изоляция для обслуживания и ремонта.

• Независимый монтаж на трубопроводе. Резьбовые проушины на обеих сторонах корпуса клапана позволяют независимо привинчивать каждую сторону к фланцам трубы, обеспечивая возможность работы в тупике. Клапан можно установить в конце трубопровода или использовать для изоляции секции для технического обслуживания.

• Упрощенное техническое обслуживание . Клапан можно снять с одной стороны без сброса давления или остановки всего трубопровода. Это важное преимущество на предприятиях, где простои обходятся дорого.

• Превосходная жесткость . Конструкция наконечников обеспечивает большую структурную прочность, чем пластинчатые типы, выдерживая нагрузки на трубу, вибрацию и тепловое расширение.

• Двунаправленное уплотнение – Обеспечивает надежное перекрытие в обоих направлениях потока.

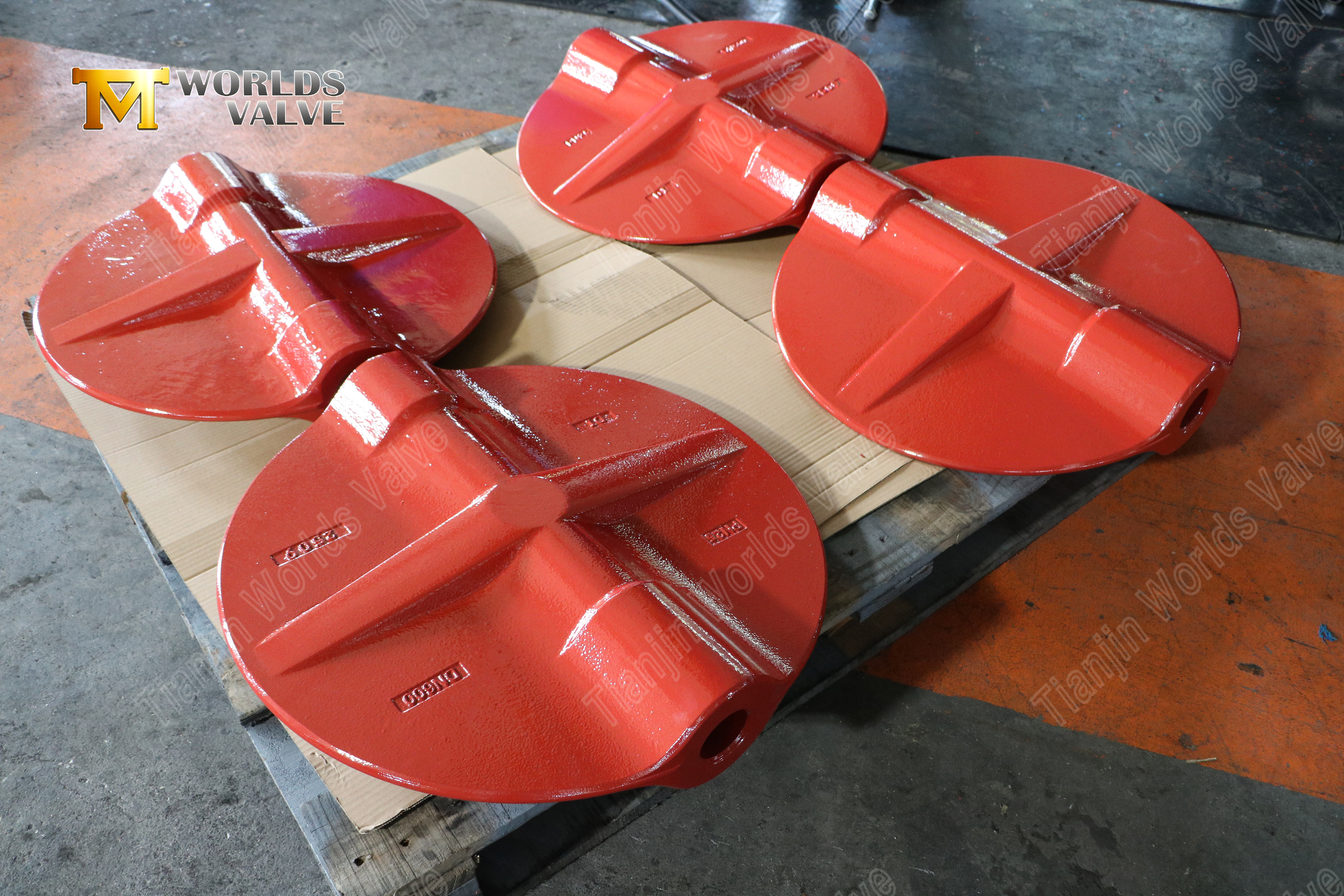

2. Материал корпуса и диска – ковкий чугун EN-GJS-400-15 (GGG40).

• Высокая прочность – EN-GJS-400-15 обеспечивает прочность на разрыв ≥400 МПа и предел текучести ≥250 МПа, с минимальным удлинением 15%, что обеспечивает надежную работу при скачках давления PN25 и тепловом расширении.

• Превосходная ударопрочность . Структура шаровидного графита обеспечивает исключительную прочность, выдерживает механические удары и вибрацию трубопровода без разрушения.

• Защита от коррозии. В сочетании с эпоксидным покрытием RAL 3013 корпус и диск устойчивы к коррозии в воде, сточных водах и общепромышленных условиях.

3. Материал седла – EPDM, одобренный WRAS.

• Безопасно для питьевой воды . Сиденье из EPDM сертифицировано WRAS (Консультативная схема по правилам использования воды), что делает его полностью совместимым с системами питьевого водоснабжения в Великобритании и других регионах, требующих сертификации WRAS.

• Превосходная водостойкость — EPDM обеспечивает исключительную устойчивость к воде, пару и атмосферным воздействиям на открытом воздухе, что делает его идеальным для систем водоснабжения, сточных вод и систем отопления, вентиляции и кондиционирования.

• Широкий температурный диапазон – Сохраняет герметизирующие свойства от -20°C до +120°C.

• Пузырьковоплотное закрытие – обеспечивает надежное двунаправленное уплотнение, гарантируя отсутствие утечек в обоих направлениях потока.

4. Материал стержня – нержавеющая сталь SS431.

• Высокая прочность – SS431 представляет собой мартенситную нержавеющую сталь, обладающую превосходной механической прочностью и вязкостью, с пределом прочности на разрыв 800–1000 МПа, что значительно выше, чем у нержавеющей стали 304/316, для надежной передачи крутящего момента.

• Превосходная износостойкость . Закаленная поверхность устойчива к истиранию и истиранию во время повторяющихся циклических циклов, что делает ее хорошо подходящей для применения со штоками клапанов.

• Хорошая коррозионная стойкость – SS431 обеспечивает лучшую коррозионную стойкость среди всех мартенситных нержавеющих сталей, а высокую твердость (248–302 HB) обеспечивает длительный срок службы.

• Противовыбросовая конструкция – удерживающий механизм предотвращает случайное выбрасывание штока при скачках давления.

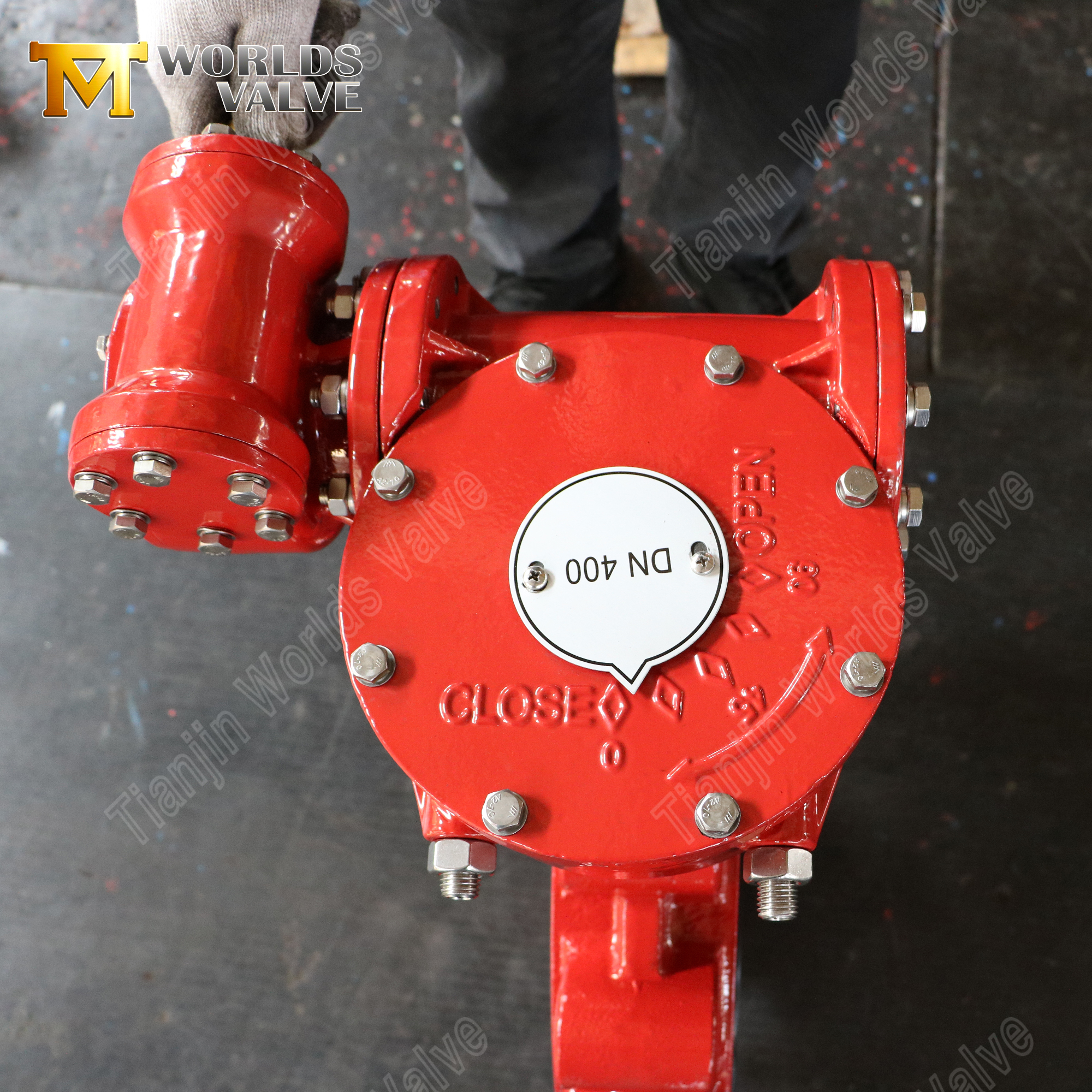

5. Оператор червячной передачи – плавное самоблокирующееся управление.

• Самоблокирующаяся конструкция – червячная передача является самоблокирующейся, поэтому диск остается на месте даже под давлением потока – дополнительные стопорные устройства не требуются.

• Индикатор положения открытия-закрытия . Встроенный индикатор сразу показывает положение клапана.

• Пониженный рабочий крутящий момент . Передаточное число увеличивает крутящий момент, вводимый вручную, что делает работу плавной и легкой. Это особенно важно для больших размеров, где крутящий момент ручного рычага слишком высок для комфортной работы.

• Монтаж по ISO 5211. Стандартизированный верхний фланец позволяет при необходимости легко модернизировать систему до электрического или пневматического привода.

6. Покрытие RAL 3013 – надежная защита и высокая видимость.

• Томатно-красный оттенок – RAL 3013 – теплый землистый красный цвет с приглушенным томатным и кирпичным оттенком – отчетливо темный, насыщенный красный (LRV = 8,47), обеспечивающий яркий визуальный эффект.

• Превосходная защита от коррозии – покрытие из эпоксидной смолы обеспечивает превосходную устойчивость к ударам, истиранию и химическому воздействию.

• Высокая видимость . Яркая красная отделка позволяет легко идентифицировать клапан в промышленных условиях, обеспечивая безопасность и процедуры технического обслуживания.

7. Класс PN25 – возможность более высокого давления.

• Превосходное управление давлением. Этот клапан рассчитан на давление PN25 (25 бар / 363 фунта на квадратный дюйм). Он выдерживает значительно более высокое давление в системе, чем стандартные клапаны PN10/PN16. Он идеально подходит для систем водоснабжения высотных зданий, промышленной переработки и трубопроводных систем с повышенными требованиями к давлению.

• Прочная конструкция . Корпус EN-GJS-400-15 и шток из нержавеющей стали 431 обеспечивают надежную работу в условиях устойчивого высокого давления и кратковременных скачков напряжения.

• Универсальное применение – совместимость с PN25 расширяет возможности применения клапана для более широкого спектра требовательных применений, включая насосные сети и распределительные сети под давлением.

Типичные применения

Поворотные затворы с проушинами с корпусом EN-GJS-400-15, седлом из EPDM WRAS, номиналом PN25 и приводом с редуктором пользуются доверием в самых разных отраслях:

• Водоснабжение и распределение — водопроводы с питьевой водой, водоснабжение высотных зданий, насосные станции — класс PN25 выдерживает повышенное давление в системе; Сертификат WRAS гарантирует безопасность питьевой воды.

• Очистка сточных вод – канализационные линии, очистные сооружения, системы сточных вод.

• Системы HVAC – системы охлажденной воды, горячей воды, градирни.

• Промышленная переработка – общепромышленные водопроводы, охлаждающая вода, технологические жидкости.

• Противопожарная защита – пожарные водопроводы, спринклерные системы, дренчерные системы.

• Орошение – Сельскохозяйственные и ландшафтные ирригационные системы.

Почему стоит выбрать Tianjin Worlds Valve?

• Качество, которому можно доверять. Наш сертификат ISO 9001:2015 выдан LRQA, одним из самых уважаемых органов сертификации в мире. Каждый клапан поставляется с сертификатами на материалы и протоколами испытаний под давлением – без исключений.

• Сиденья из EPDM, сертифицированные WRAS. Наши сиденья из EPDM сертифицированы WRAS, что обеспечивает полное соответствие нормам в отношении питьевой воды — важнейшему требованию для проектов водоснабжения в Великобритании и на других рынках, регулируемых WRAS.

• Допустимое давление PN25. Наши дисковые затворы с проушинами, рассчитанные на PN25, выдерживают более высокое давление в системе, чем стандартные клапаны, что делает их пригодными для высотных зданий, промышленных предприятий и распределительных сетей под давлением.

• Специалисты по запорным клапанам. Мы обладаем обширным опытом производства поворотных дисковых затворов с проушинами для водных, промышленных и муниципальных проектов по всему миру.

• Широкий размерный ряд. Мы удовлетворяем весь спектр требований к промышленным трубопроводам от DN50 до DN1200.

• Полная настройка. Материалы, стандарты фланцев (ANSI, DIN, JIS, BS), покрытия (любой цвет RAL), приводы – все по вашей спецификации.

• 19+ лет опыта экспорта. Отлаженная логистика и послепродажная поддержка в более чем 50 странах Европы, Америки, Ближнего Востока и Юго-Восточной Азии.

• 100% отслеживаемость. Сертификаты на материалы и протоколы испытаний под давлением прилагаются к каждому заказу – без исключений.

• Быстрый поворот. Выделенный менеджер проекта; типичное время выполнения 15–40 дней. Посещение фабрик в Тяньцзине приветствуется.

Свяжитесь с нами — настройте свой клапан с проушиной сегодня:

Нужна ли вам конфигурация PN25 с седлом из EPDM WRAS и покрытием RAL 3013, другой размер в нашем диапазоне DN50–DN1200 или полностью индивидуальная конструкция — мы готовы изготовить по вашим спецификациям.

Отправьте нам свои требования:

• Требуемый размер и номинальное давление

• Тип носителя и рабочая температура

• Предпочтительная комбинация материалов (корпус/диск/седло)

• Тип привода (ручной, шестеренчатый, электрический, пневматический, гидравлический)

• Стандарт фланца и сверление (ANSI, DIN, JIS, BS)

• Цвет покрытия (любой RAL)

• Целевое количество и порт назначения

Наша команда ответит в течение 24 часов и предоставит ценовое и инженерное предложение.

Посещение завода приветствуется – приходите посмотреть, как мы производим ваши клапаны в Тяньцзине, Китай.

Свяжитесь с нами сейчас, и давайте вместе создадим ваш клапан.
