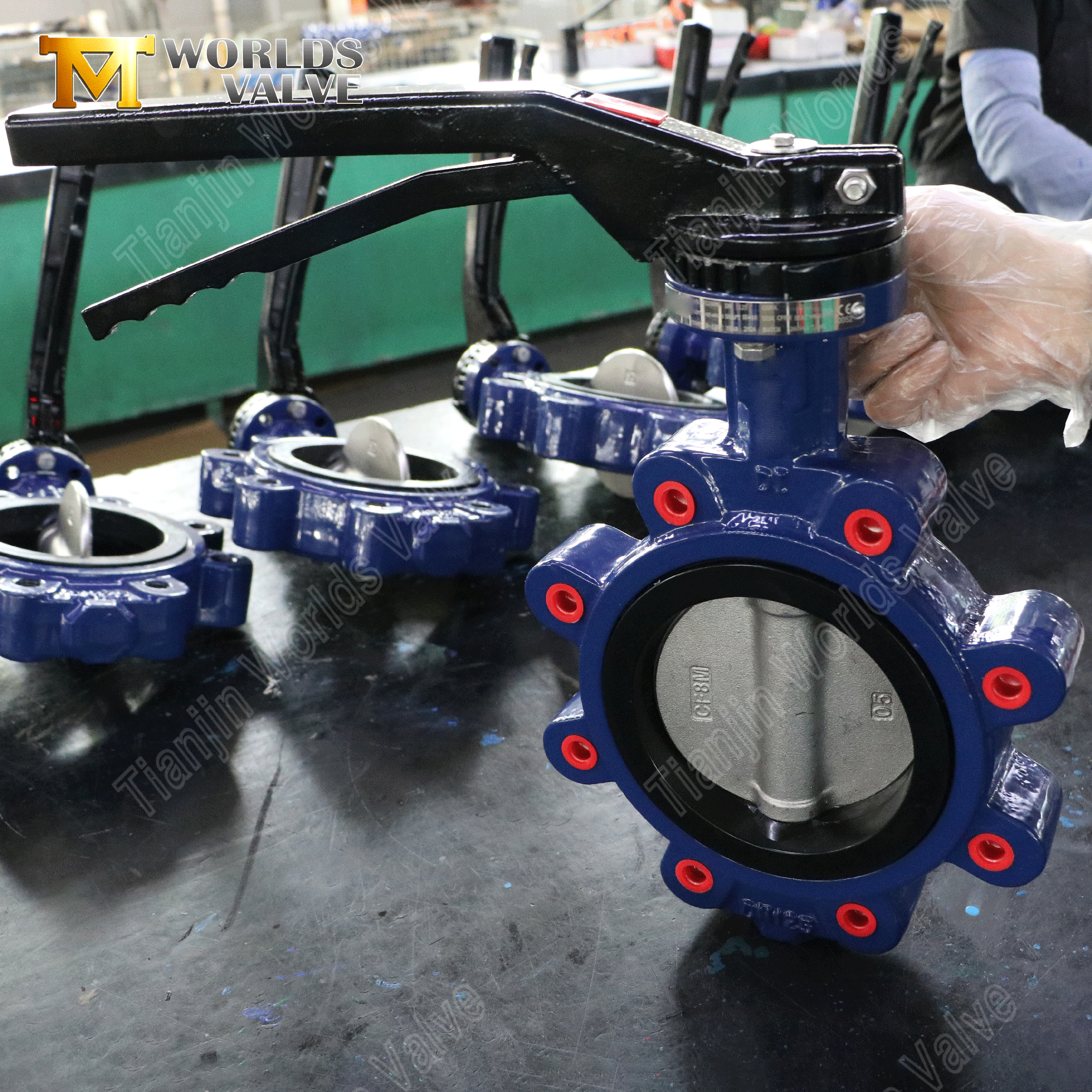

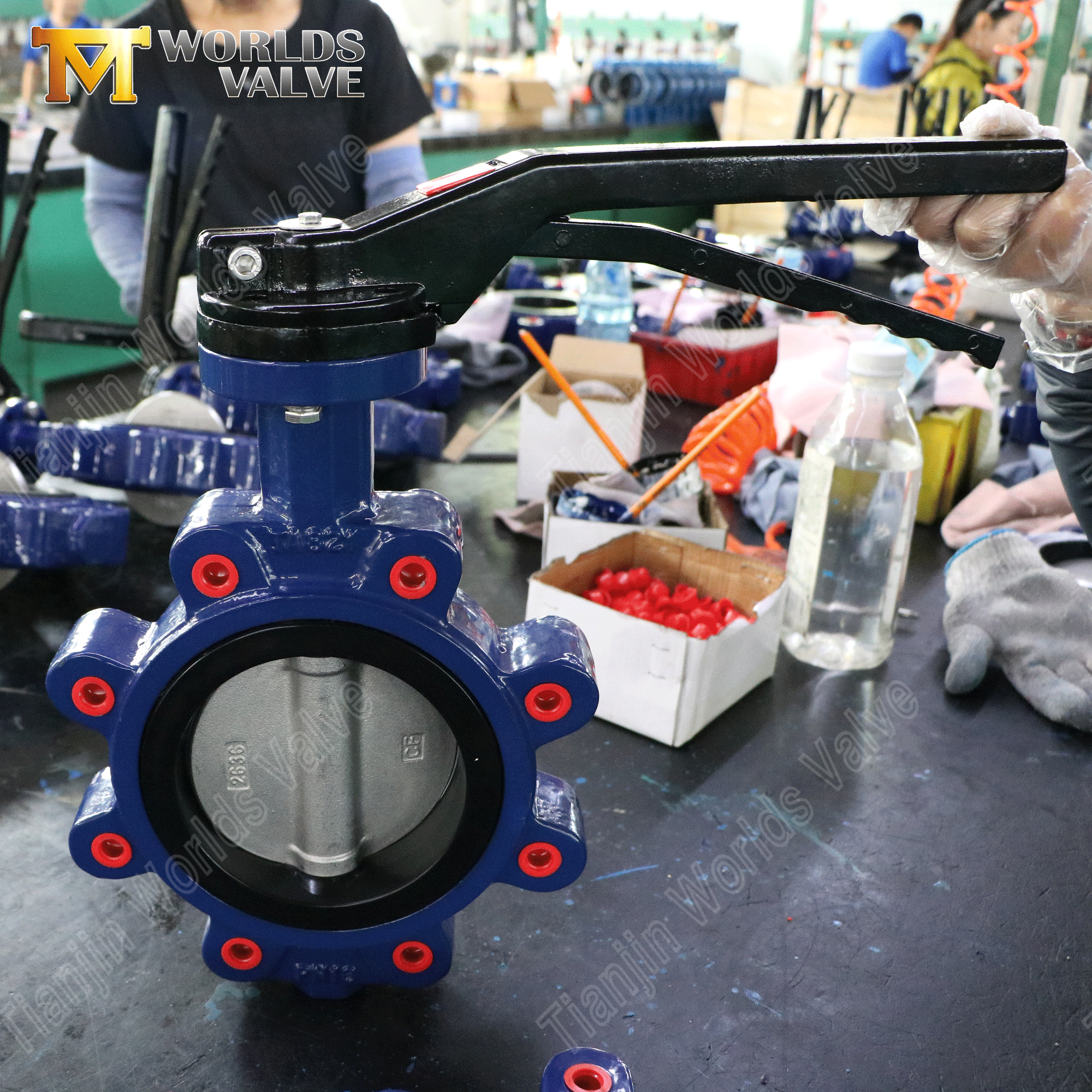

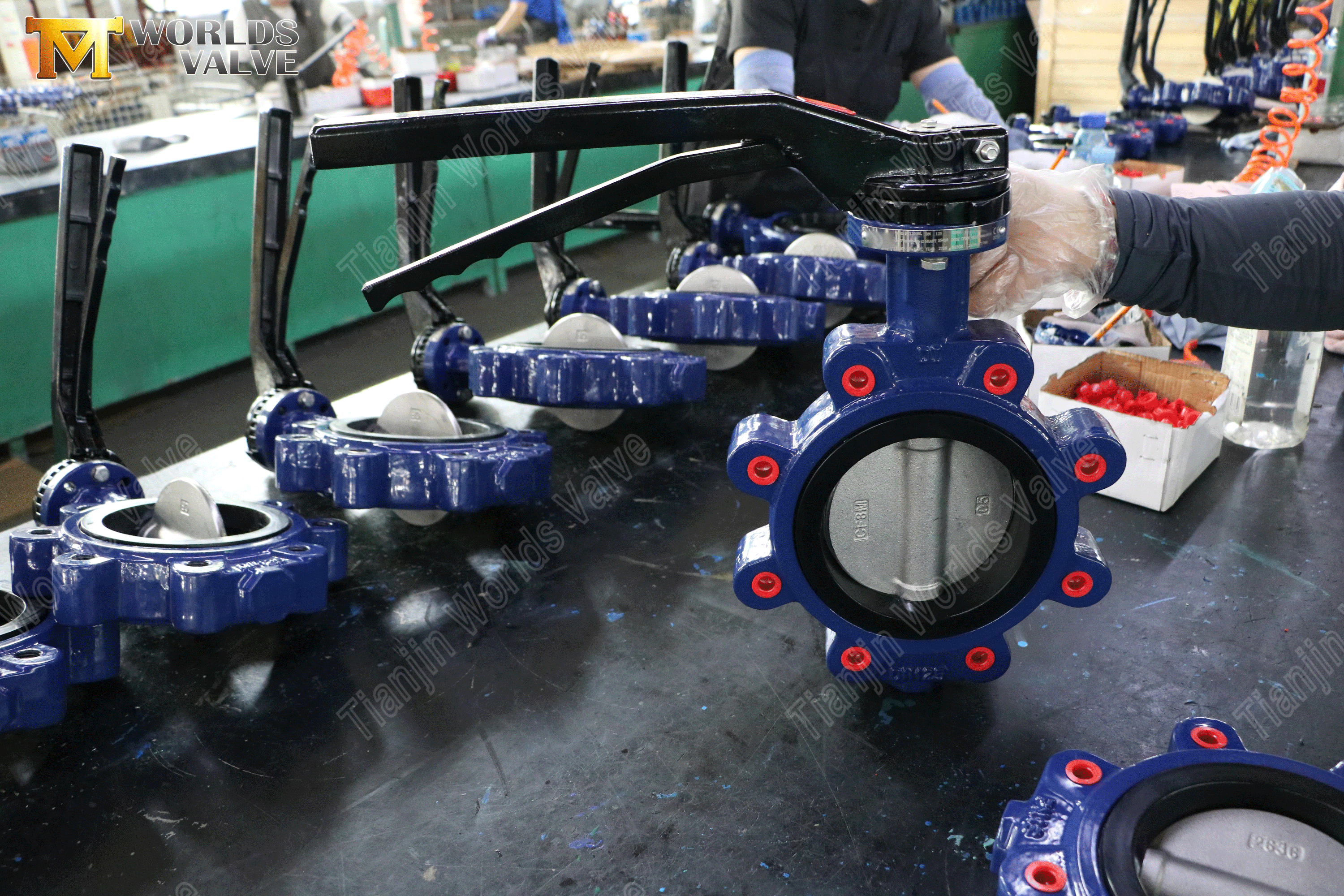

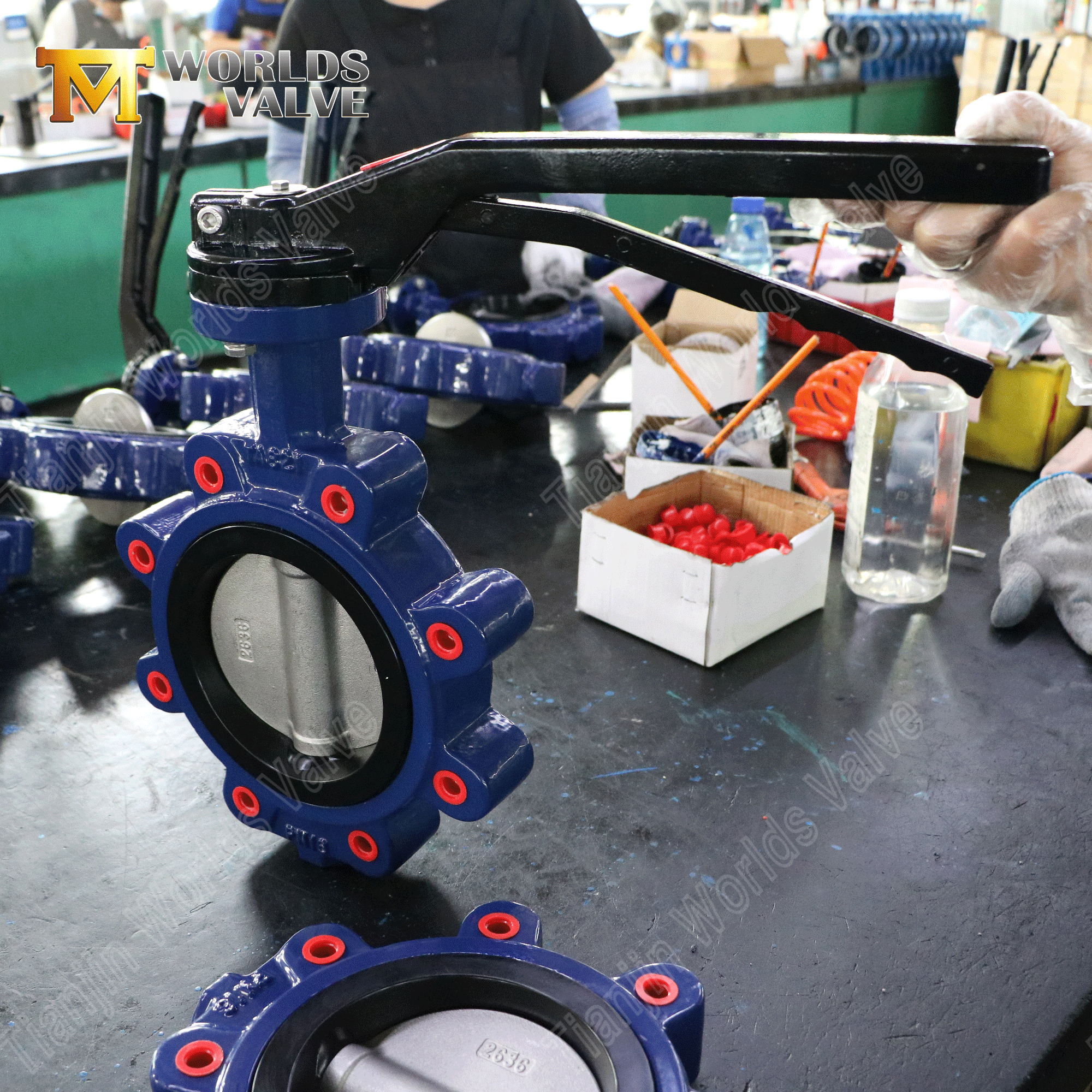

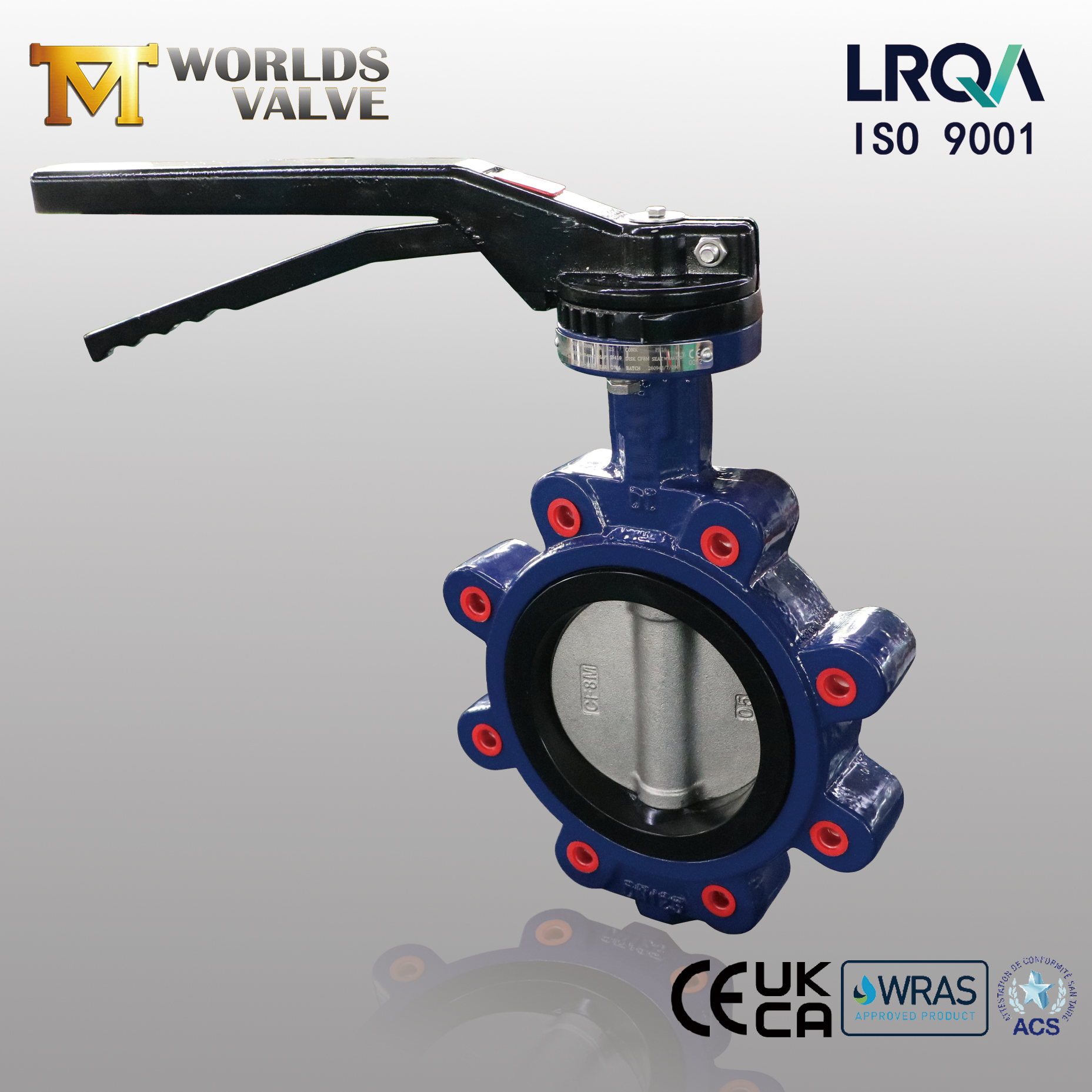

Поворотный клапан с проушинами – PN16, алюминиевая ручка, производитель OEM

Обзор продукта

Дроссельный клапан с проушинами представляет собой четвертьоборотное устройство регулирования расхода, отличающееся конструкцией проушины с резьбой: резьбовые вставки на обеих сторонах корпуса клапана позволяют прикручивать его болтами непосредственно к фланцам трубы независимо с каждой стороны.

В отличие от пластинчатых клапанов, которые зажаты между фланцами и требуют полного отсоединения для снятия, конструкция проушин обеспечивает тупиковую эксплуатацию: вы можете снять клапан с одной стороны трубопровода, в то время как другая сторона остается под давлением и находится в рабочем состоянии. Это делает его предпочтительным выбором для систем, где изоляция при обслуживании, гибкость трубопровода и сокращение времени простоя имеют решающее значение.

Эта модель имеет корпус из DI (ковкого чугуна), обеспечивающий прочность и долговечность, диск из нержавеющей стали CF8M для превосходной коррозионной стойкости, седло из EPDM для надежного уплотнения и алюминиевую ручку для легкого и плавного ручного управления, рассчитанную на давление PN16 (16 бар). Алюминиевая ручка снижает общий вес клапана и обеспечивает удобную и эргономичную работу без проблем с коррозией, свойственных традиционным чугунным ручкам.

Являясь прямым производителем OEM/ODM с более чем 19-летним опытом экспорта, компания Tianjin Worlds Valve Co., Ltd. поставляет полностью настраиваемые дроссельные заслонки с проушинами — материалы, размеры, номинальное давление, стандарты фланцев, покрытия и приводы — все с учетом ваших точных спецификаций. Наша продукция экспортируется в более чем 50 стран и имеет сертификаты ISO 9001 (сертифицирована LRQA), CE, UKCA, WRAS и ACS.

Представлять:

Поворотный клапан-бабочка | Корпус из ковкого чугуна | Диск CF8M | Алюминиевая ручка | ПН16 | OEM-производитель

Tianjin Worlds Valve Co., Ltd. — ваш надежный источник надежного и экономичного регулирования расхода

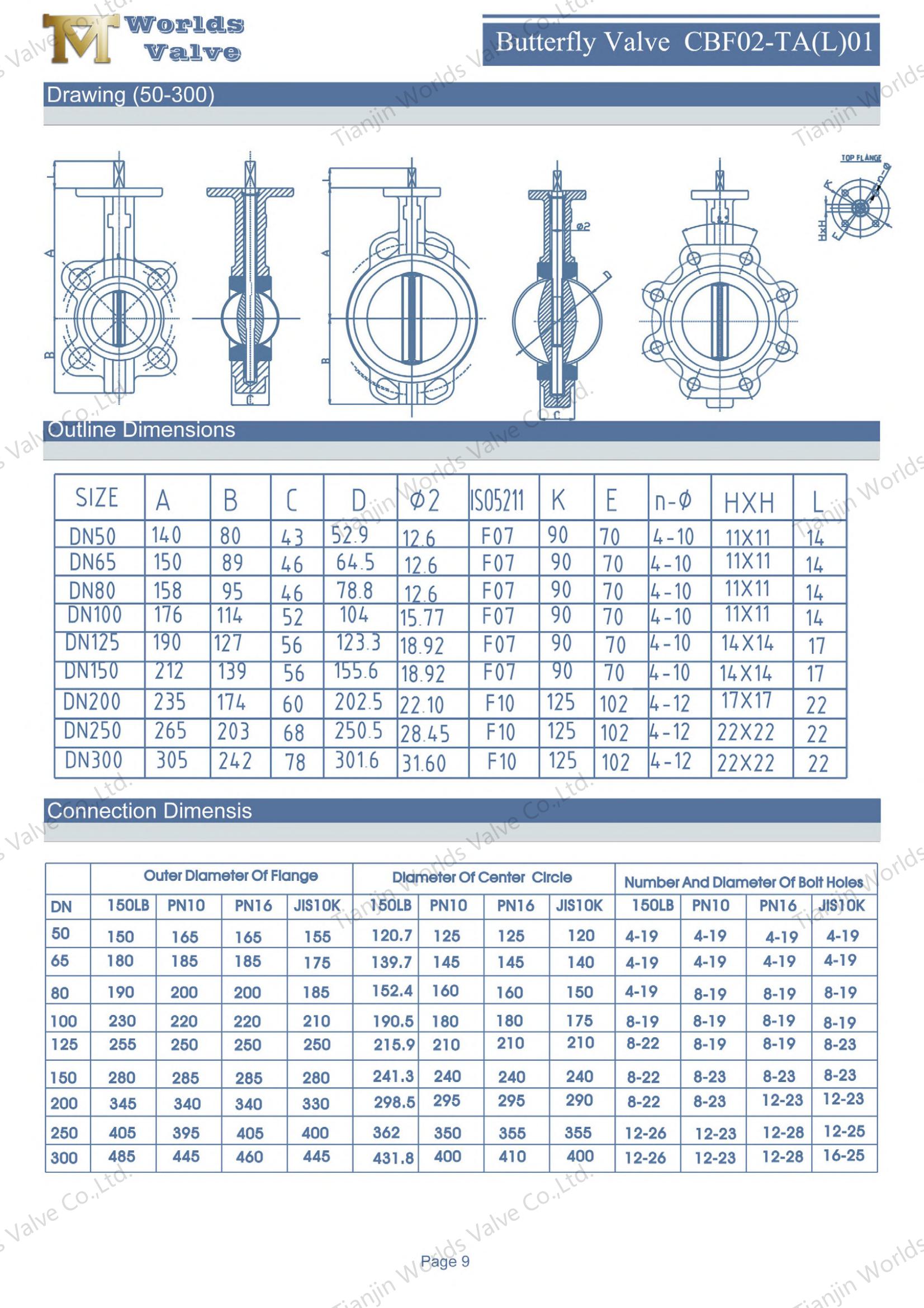

CBF02-TL01 — Подробная информация о продукте

Технические характеристики

Эта модель настроена со следующими параметрами. Обратите внимание, что каждый элемент, указанный ниже, можно настроить в соответствии с вашими конкретными потребностями.

Ключевые особенности и преимущества

1. Конструкция с наконечниками – тупиковая изоляция для обслуживания и ремонта.

• Независимый монтаж на трубопроводе. Резьбовые проушины на обеих сторонах корпуса клапана позволяют независимо привинчивать каждую сторону к фланцам трубы, обеспечивая возможность работы в тупике. Клапан можно установить в конце трубопровода или использовать для изоляции секции для технического обслуживания.

• Упрощенное техническое обслуживание . Клапан можно снять с одной стороны без сброса давления или остановки всего трубопровода. Это важное преимущество на предприятиях, где простои обходятся дорого.

• Превосходная жесткость . Конструкция наконечников обеспечивает большую структурную прочность, чем пластинчатые типы, выдерживая нагрузки на трубу, вибрацию и тепловое расширение.

• Двунаправленное уплотнение – Обеспечивает надежное перекрытие в обоих направлениях потока.

2. Материал корпуса – ковкий чугун (GGG40/500-7).

• Высокая прочность – обеспечивает прочность на разрыв ≥400 МПа и предел текучести ≥250 МПа, обеспечивая надежную работу при скачках давления PN16.

• Превосходная ударопрочность . Структура шаровидного графита обеспечивает исключительную прочность, выдерживает механические удары и вибрацию трубопровода без разрушения.

• Защита от коррозии. В сочетании со стандартным эпоксидным покрытием (минимум 250 мкм) корпус устойчив к коррозии в воде, сточных водах и в условиях общепромышленного использования.

3. Материал диска – нержавеющая сталь CF8M (AISI 316).

• Превосходная коррозионная стойкость – CF8M обеспечивает превосходную стойкость к точечной и щелевой коррозии, особенно в хлоридных средах, морской воде и агрессивных средах.

• Широкая химическая совместимость – подходит для воды, сточных вод, мягких химикатов, кислот и щелочей.

• Длительный срок службы . Коррозионностойкие свойства CF8M обеспечивают длительный срок службы даже в агрессивных средах, сокращая частоту замены и затраты на техническое обслуживание.

4. Материал седла – EPDM.

• Превосходная водостойкость — EPDM обеспечивает исключительную устойчивость к воде, пару и атмосферным воздействиям на открытом воздухе, что делает его идеальным для систем водоснабжения, сточных вод и систем отопления, вентиляции и кондиционирования.

• Хорошая химическая стойкость . Устойчив к разбавленным кислотам, щелочам и широкому спектру химикатов для очистки воды, включая хлор и озон.

• Широкий температурный диапазон – Сохраняет герметизирующие свойства от -20°C до +120°C.

• Пузырьковоплотное закрытие – обеспечивает надежное двунаправленное уплотнение, гарантируя отсутствие утечек в обоих направлениях потока.

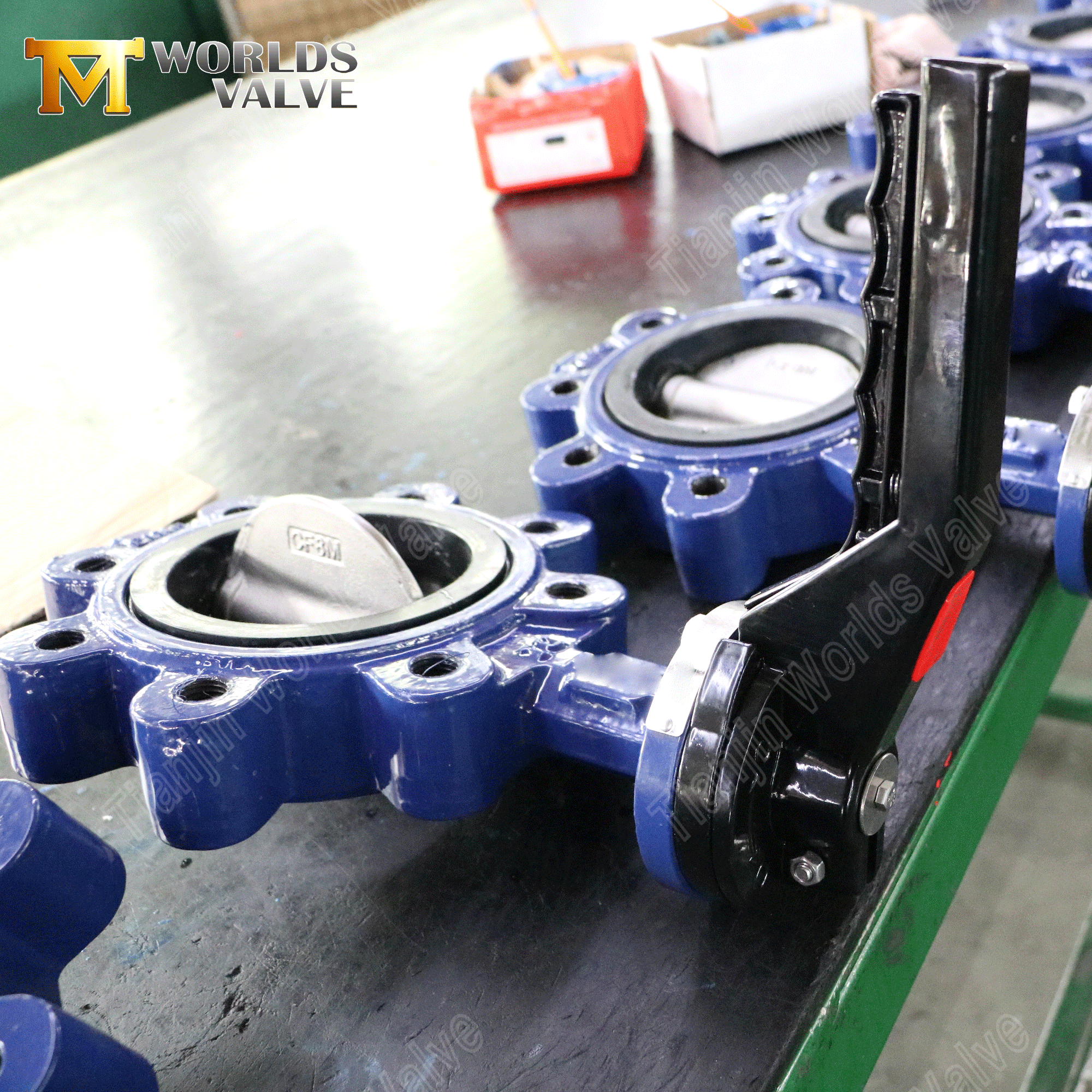

5. Алюминиевая ручка – легкая и эргономичная.

• Уменьшенный вес . Алюминий значительно легче, чем ручки из чугуна или ковкого чугуна, что снижает общий вес клапана и упрощает установку и эксплуатацию.

• Устойчивость к коррозии. Алюминий естественным образом образует защитный оксидный слой, который противостоит коррозии, что делает его пригодным для использования на открытом воздухе и во влажной среде.

• Эргономичный дизайн . Гладкая поверхность и сбалансированный дизайн обеспечивают удобный захват и простоту эксплуатации даже после длительного использования.

• В комплект входит фиксирующая пластина . Ручка оснащена фиксирующей пластиной для фиксации положения, предотвращающей случайное нажатие и обеспечивающей безопасное обслуживание.

6. Верхний фланец ISO 5211, готовый к автоматизации.

Все наши дроссельные заслонки с проушинами оснащены верхним фланцем стандарта ISO 5211, что обеспечивает универсальную взаимозаменяемость для различных методов срабатывания:

• Ручной рычаг – быстрое ручное включение-выключение с помощью стопорной пластины (стандартно для этой модели).

• Привод редуктора – самоблокирующийся с индикатором открытия-закрытия (большие размеры)

• Электрические приводы – двухпозиционные или модулирующие с обратной связью 4–20 мА.

• Пневматические приводы – конструкции двойного действия или с пружинным возвратом (безотказные).

• Гидравлические приводы – высокий крутящий момент, подводная или взрывоопасная среда.

Типичные применения

Поворотные затворы с проушинами, корпусом DI, диском CF8M, седлом из EPDM и алюминиевой ручкой пользуются доверием в самых разных отраслях:

• Водоснабжение и распределение – Муниципальные водопроводы, насосные станции, распределительные сети.

• Очистка сточных вод – канализационные линии, очистные сооружения, системы сточных вод.

• Системы HVAC – системы охлажденной воды, горячей воды, градирни.

• Промышленная переработка – общепромышленные водопроводы, охлаждающая вода, технологические жидкости.

• Противопожарная защита – пожарные водопроводы, спринклерные системы, дренчерные системы.

• Орошение – Сельскохозяйственные и ландшафтные ирригационные системы.

Почему стоит выбрать Tianjin Worlds Valve?

• Качество, которому можно доверять. Наш сертификат ISO 9001:2015 выдан LRQA, одним из самых уважаемых органов сертификации в мире. Каждый клапан поставляется с сертификатами на материалы и протоколами испытаний под давлением – без исключений.

• Специалисты по запорным клапанам. Мы обладаем обширным опытом производства поворотных дисковых затворов с проушинами для водных, промышленных и муниципальных проектов по всему миру.

• Преимущество алюминиевой ручки. Наши алюминиевые ручки уменьшают вес клапана и устойчивы к коррозии, что идеально подходит для наружной установки и применений, где вес имеет значение.

• Полная настройка. Материалы, размеры, номинальное давление, стандарты фланцев (ANSI, DIN, JIS, BS), покрытия (любой цвет RAL), приводы – все по вашей спецификации.

• 19+ лет опыта экспорта. Отлаженная логистика и послепродажная поддержка в более чем 50 странах Европы, Америки, Ближнего Востока и Юго-Восточной Азии.

• 100% отслеживаемость. Сертификаты на материалы и протоколы испытаний под давлением прилагаются к каждому заказу – без исключений.

• Быстрый поворот. Выделенный менеджер проекта; типичное время выполнения 15–40 дней. Посещение фабрик в Тяньцзине приветствуется.

Свяжитесь с нами — настройте свой клапан с проушиной сегодня:

Нужна ли вам конфигурация PN16 с алюминиевой ручкой, другой размер, автоматическое срабатывание или полный комплект клапанов для крупномасштабного проекта – мы готовы изготовить клапан по вашим спецификациям.

Отправьте нам свои требования:

• Требуемый размер и номинальное давление

• Тип носителя и рабочая температура

• Предпочтительная комбинация материалов (корпус/диск/седло)

• Тип привода (ручной, шестеренчатый, электрический, пневматический, гидравлический)

• Стандарт фланца и сверление (ANSI, DIN, JIS, BS)

• Цвет покрытия (любой RAL)

• Целевое количество и порт назначения

Наша команда ответит в течение 24 часов и предоставит ценовое и инженерное предложение.

Посещение завода приветствуется – приходите посмотреть, как мы производим вашу арматуру в Тяньцзине, Китай.

Свяжитесь с нами сейчас, и давайте вместе создадим ваш клапан.
