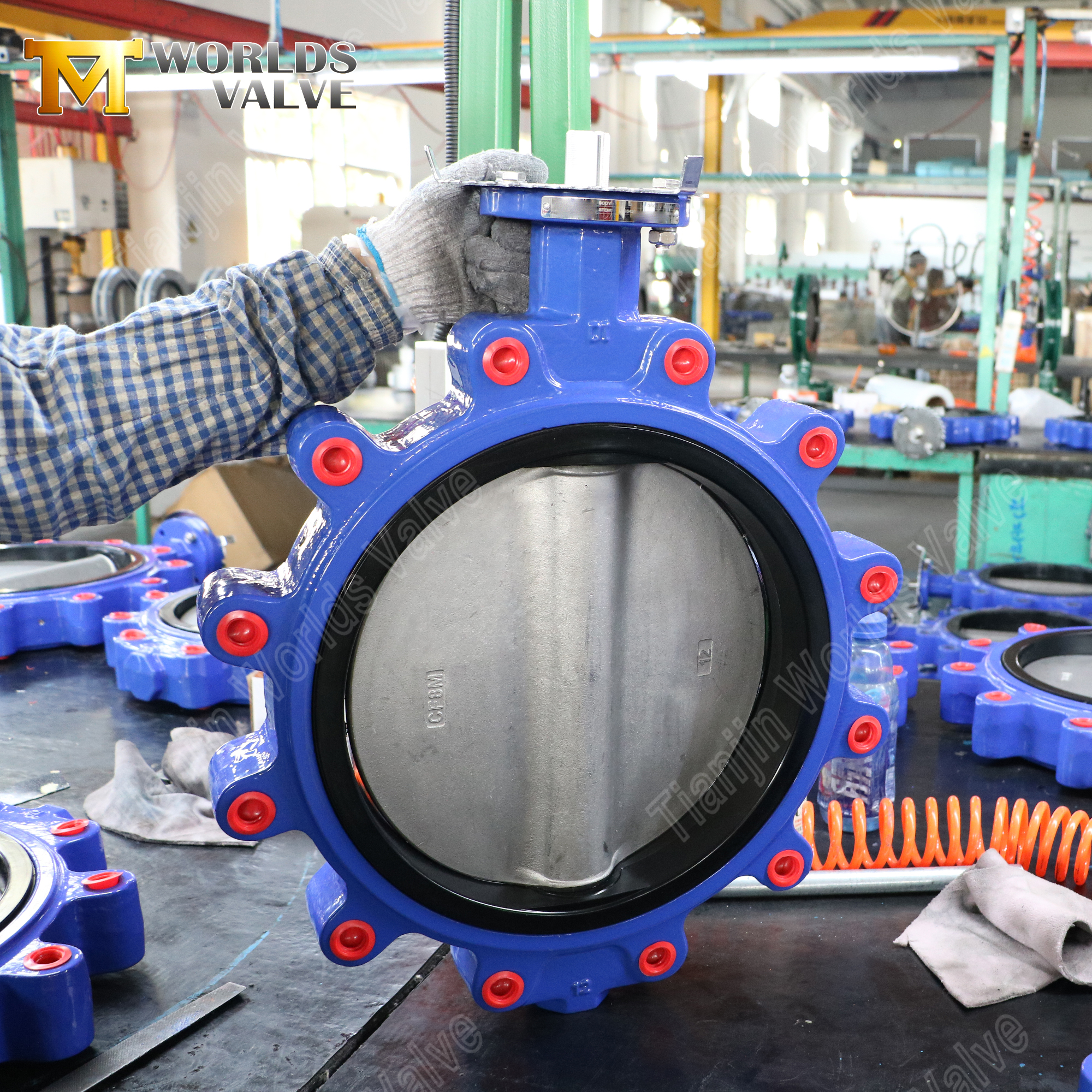

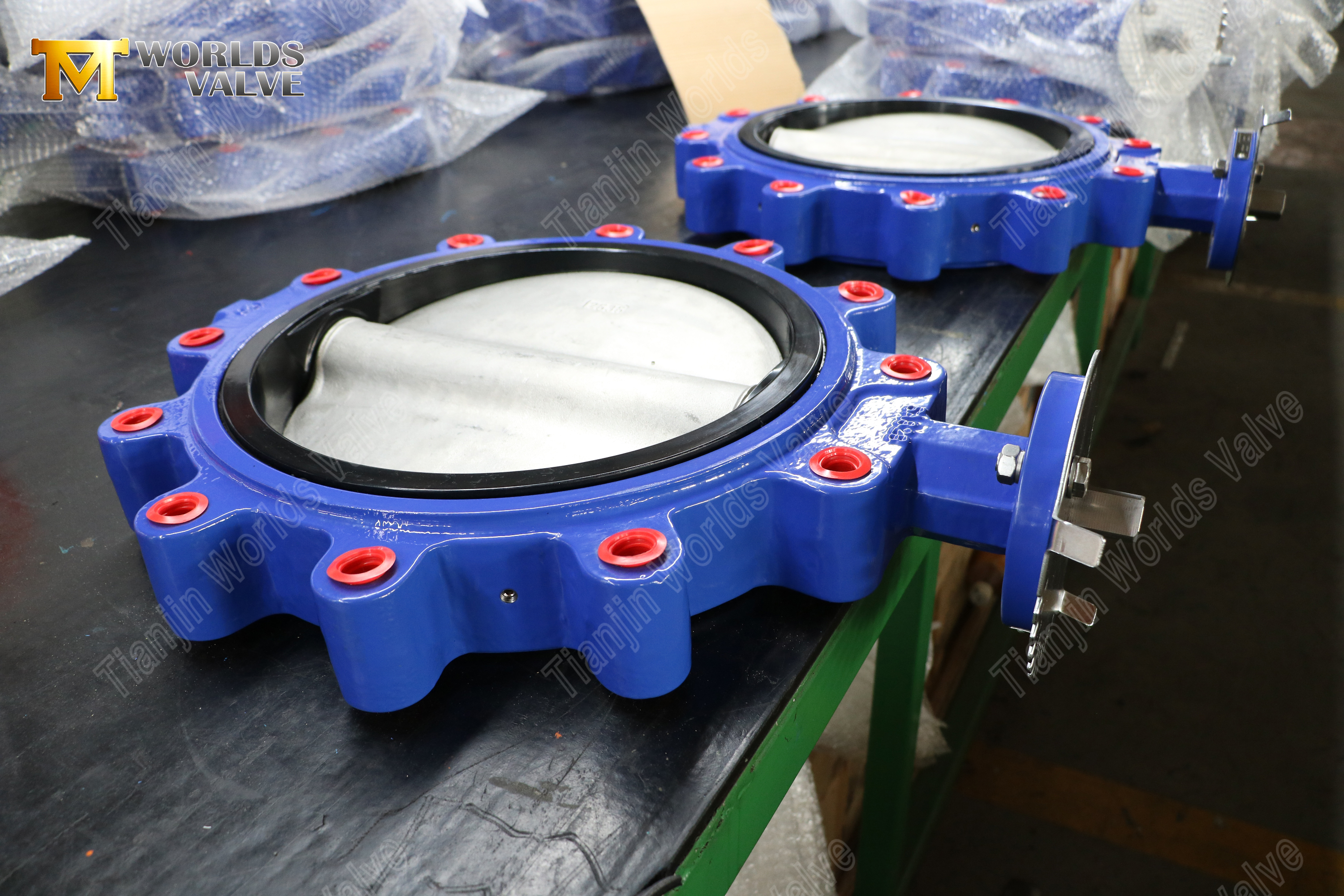

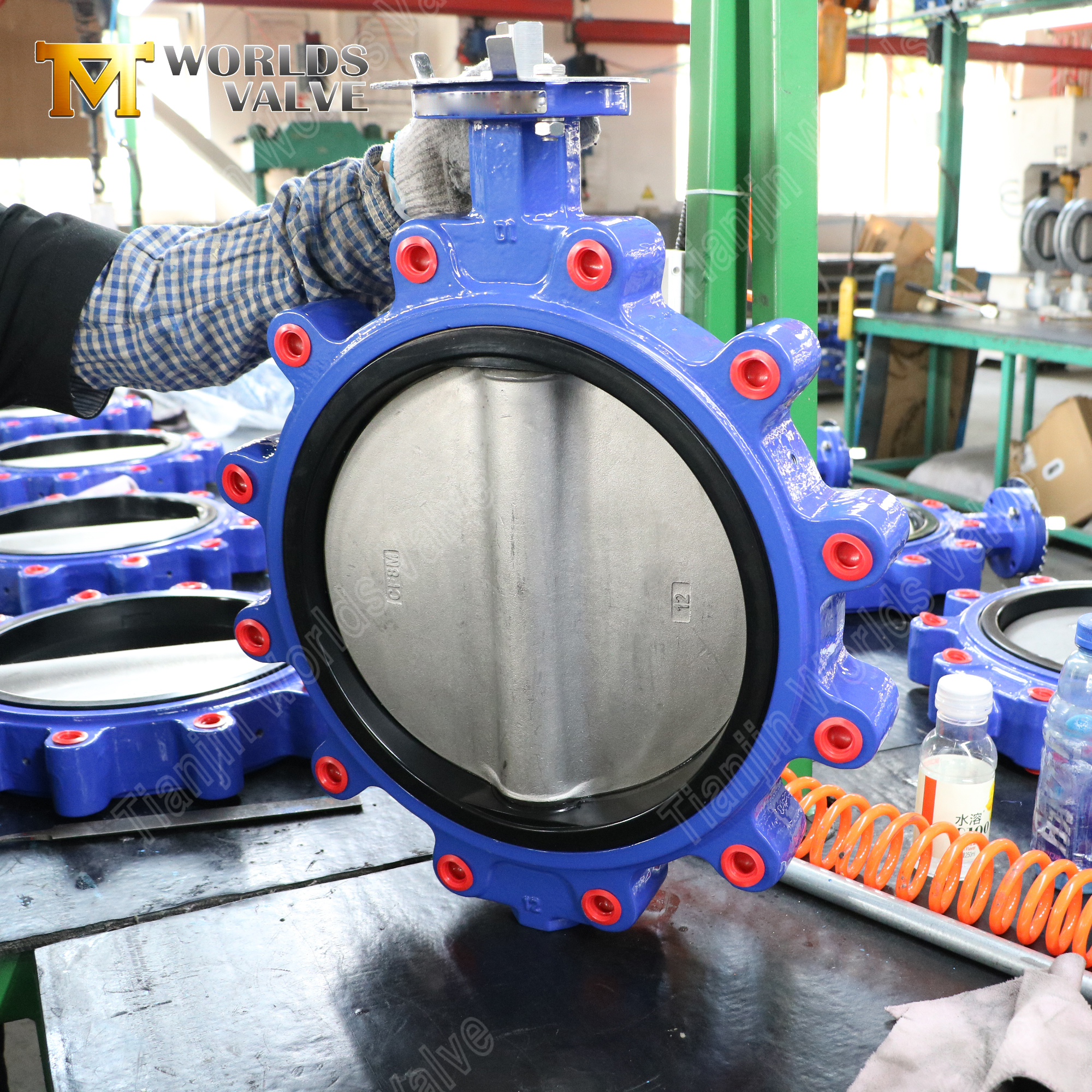

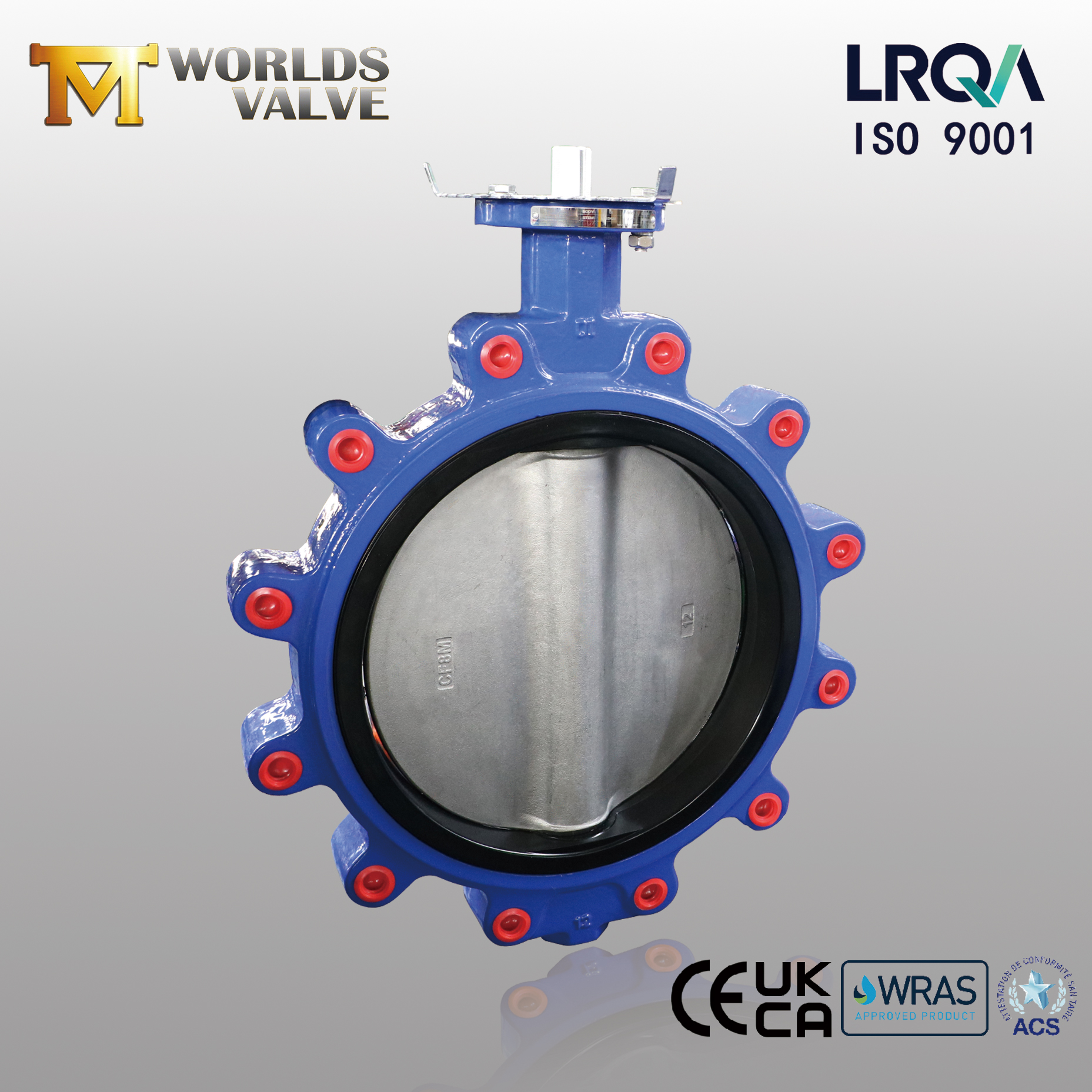

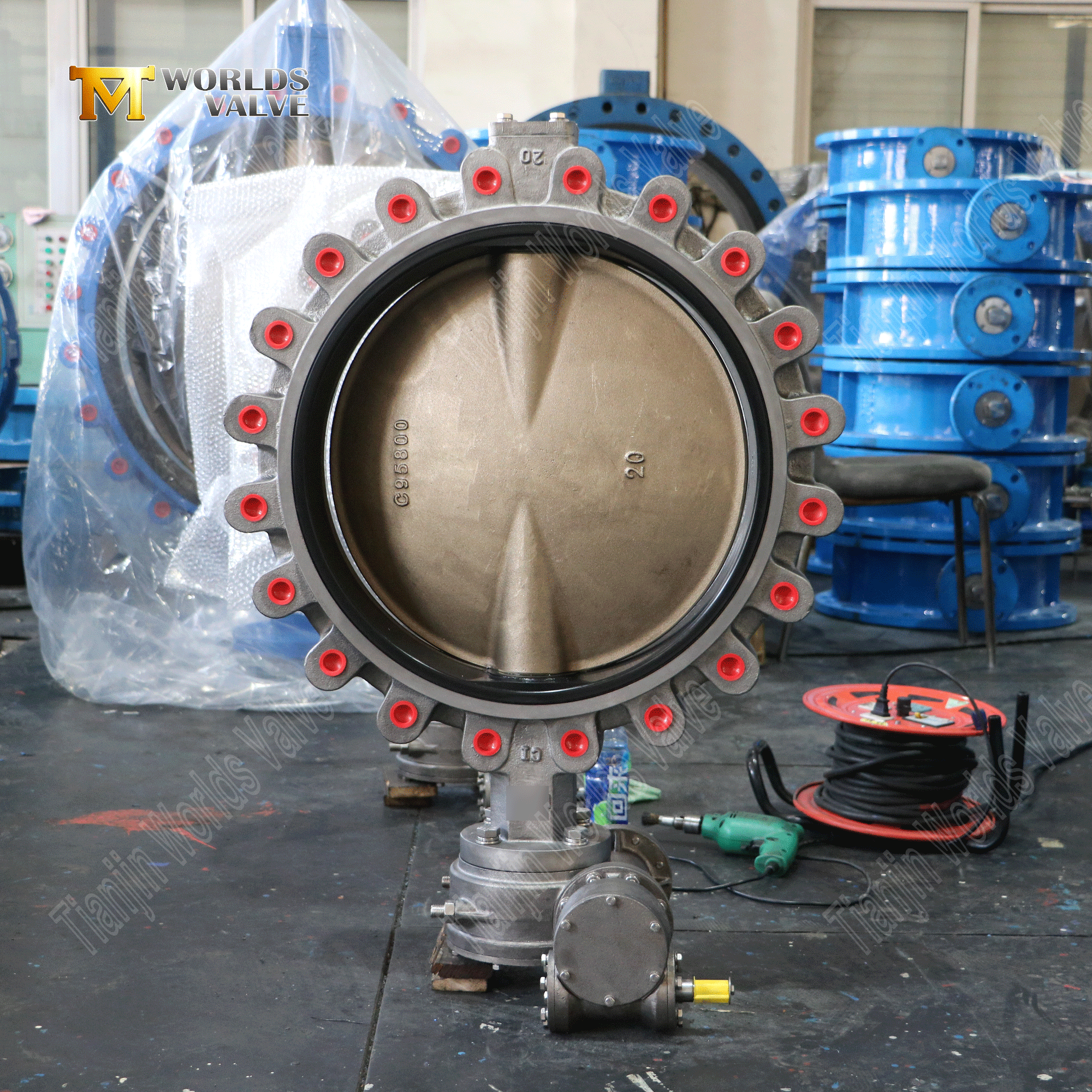

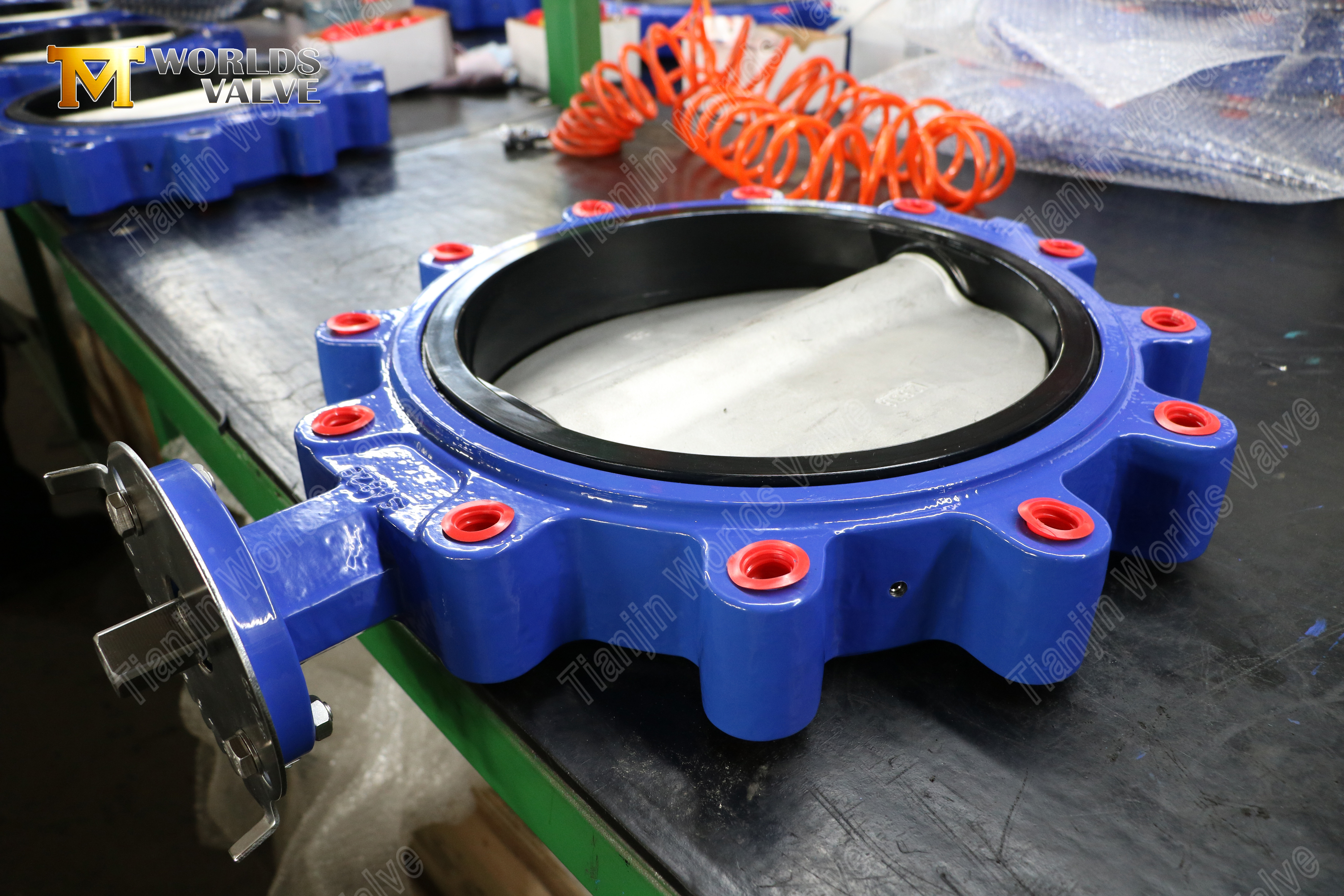

Поворотный клапан с проушинами — седло из NBR, диск CF8M, производитель OEM

Обзор продукта

Дисковый затвор с проушиной представляет собой четвертьоборотное устройство регулирования расхода с резьбовыми вставками на обеих сторонах корпуса, позволяющее независимо привинчивать каждую сторону к фланцам трубы. Такая конструкция обеспечивает тупиковое обслуживание: клапан можно снять с одной стороны трубопровода, в то время как другая сторона остается под давлением, что делает изоляцию при обслуживании быстрее и безопаснее.

Эта 12-дюймовая модель имеет корпус из ковкого чугуна, диск из нержавеющей стали CF8M для превосходной коррозионной стойкости, седло из NBR для надежного уплотнения при работе с маслом и топливом, а также шток из нержавеющей стали 420 для надежной передачи крутящего момента. Седло из NBR делает этот клапан особенно подходящим для сред, содержащих углеводороды, масла и топливо, где EPDM может разлагаться.

Являясь прямым производителем OEM/ODM с более чем 15-летним опытом экспорта, компания Tianjin Worlds Valve Co., Ltd. подбирает материалы, размеры, номинальные давления, стандарты фланцев, покрытия и приводы в соответствии с вашими точными требованиями. Продукция экспортируется в более чем 50 стран и имеет сертификаты ISO 9001 (сертифицирован LRQA), CE, UKCA, WRAS и ACS.

Представлять:

Поворотный клапан с проушиной | Седло из NBR | ДИ Тело | Диск CF8 M | OEM-производитель

Tianjin Worlds Valve Co., Ltd. — ваш надежный источник надежного и экономичного регулирования расхода

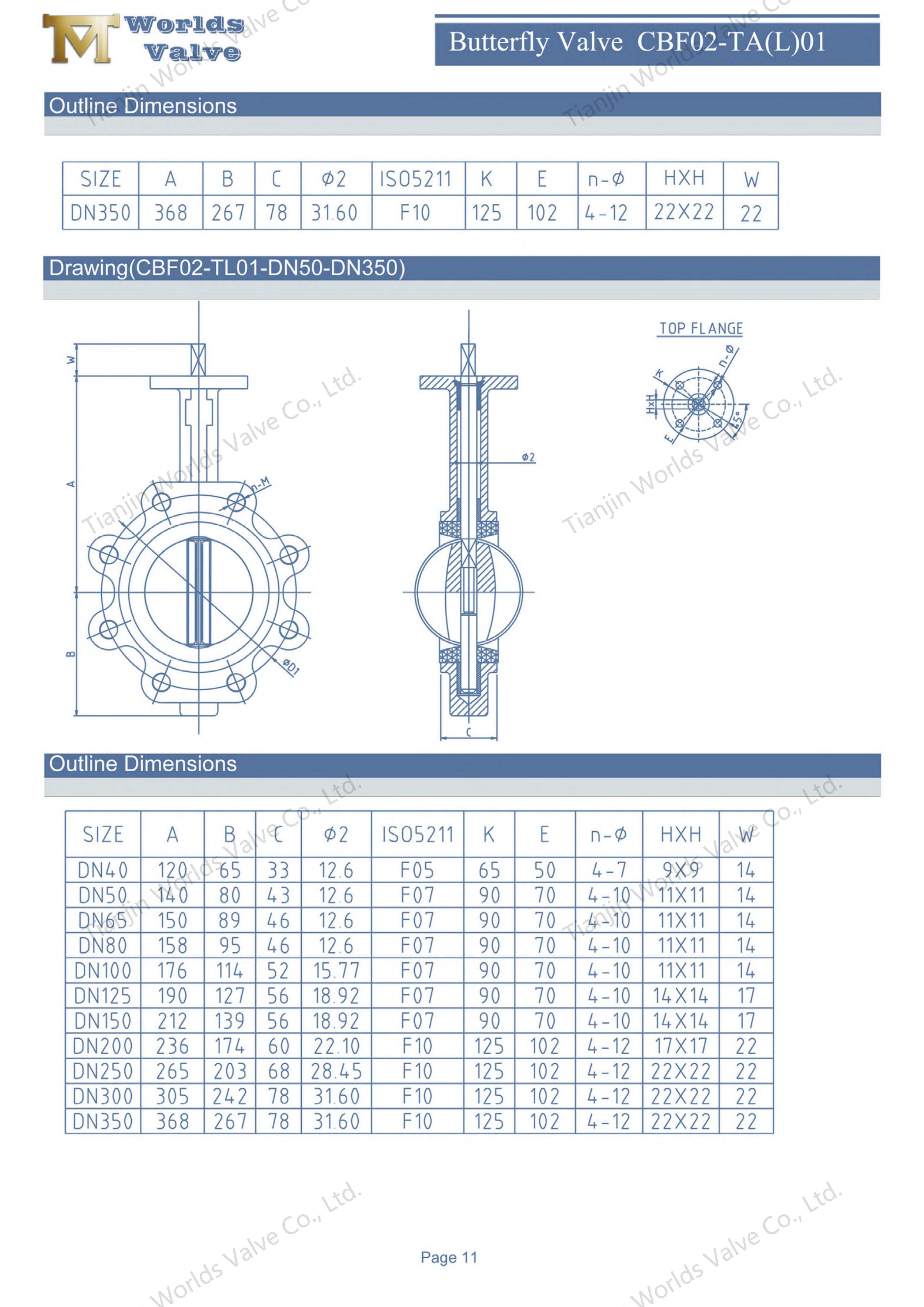

CBF02-TL01 — Подробная информация о продукте

Технические характеристики

Эта модель настроена со следующими параметрами. Обратите внимание, что каждый элемент, указанный ниже, можно настроить в соответствии с вашими конкретными потребностями.

Ключевые особенности и преимущества

1. Конструкция с наконечниками – тупиковая изоляция для обслуживания и ремонта.

• Независимые болтовые соединения. Резьбовые наконечники с обеих сторон позволяют крепить болтами каждый фланец отдельно, что обеспечивает тупиковое обслуживание и изолированное обслуживание без полного отключения трубопровода.

• Превосходная жесткость . Конструкция наконечников выдерживает нагрузки, вибрацию и тепловое расширение трубы лучше, чем пластинчатые типы.

• Более простое выравнивание – клапаны можно центрировать и выравнивать перед окончательной затяжкой болтов, что сокращает время установки.

2. Материал корпуса – ковкий чугун (GGG40).

• Высокая прочность – прочность на растяжение ≥400 МПа, надежность при скачках давления.

• Ударопрочность – структура шаровидного графита выдерживает механические удары и вибрацию.

• Защита от коррозии – эпоксидное покрытие (минимум 250 мкм) противостоит внешней коррозии в воде и промышленных средах.

3. Материал диска – нержавеющая сталь CF8M (AISI 316).

• Превосходная коррозионная стойкость – отличная устойчивость к точечной и щелевой коррозии, особенно в хлоридных средах.

• Широкая химическая совместимость – подходит для воды, мягких химикатов, кислот и щелочей.

• Длительный срок службы – продлевает срок службы клапана в агрессивных средах, сокращая частоту замены.

4. Материал седла – NBR (нитриловый каучук).

• Превосходная стойкость к маслам и топливу. NBR специально разработан для защиты от минеральных масел, смазок и углеводородного топлива, что делает его идеальным для нефтеперерабатывающих и нефтехимических систем.

• Хорошая стойкость к истиранию – выдерживает износ от мелких частиц и частой езды на велосипеде.

• Широкий температурный диапазон – обеспечивает герметичность от -20 ℃ до +100 ℃.

• Герметичное закрытие – надежное двунаправленное уплотнение для масла, топлива и общепромышленных объектов.

5. Материал стержня – нержавеющая сталь SS420.

• Высокая прочность – мартенситная нержавеющая сталь с высокой прочностью на разрыв для надежной передачи крутящего момента.

• Износостойкость – закаленная поверхность устойчива к истиранию и истиранию во время многократной езды на велосипеде.

• Противовыбросовая конструкция – удерживающий механизм предотвращает случайное выбрасывание штока при скачках давления.

6. Верхний фланец ISO 5211, готовый к автоматизации.

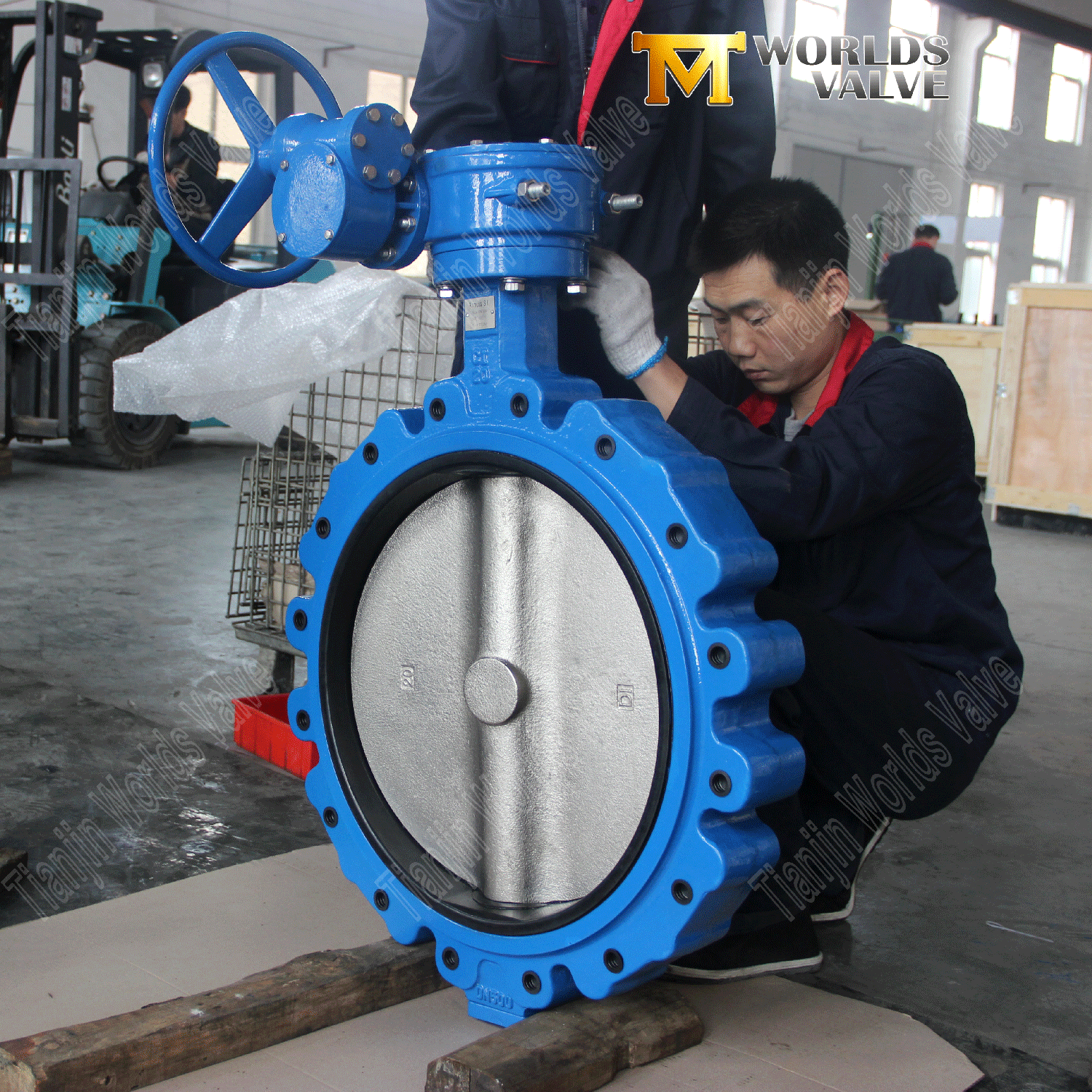

• Стандартизированный интерфейс – подходит для ручного рычага, привода редуктора, электрических, пневматических или гидравлических приводов.

• Простое обновление – измените метод срабатывания без замены корпуса клапана.

Типичные применения

Поворотные затворы с проушинами, седлом из NBR, корпусом DI и диском CF8M пользуются доверием в самых разных отраслях:

Гарантия качества и сертификаты

Каждый дроссельный клапан с проушинами проходит строгий контроль качества на нашем сертифицированном по стандарту ISO 9001:2015 предприятии, сертифицированном LRQA:

• 100% испытание давлением (корпус и седло) согласно EN 12266 или API 598.

• Проверка размеров по утвержденным чертежам.

• Проверка материала с помощью отслеживаемых сертификатов заводских испытаний (MTC).

Сертификаты:

• ISO 9001:2015 – Система менеджмента качества (сертифицирована LRQA)

• Соответствие требованиям безопасности CE–ЕС

• UKCA – оценка соответствия Великобритании

• Разрешение на питьевую воду WRAS – UK (доступно по запросу)

• ACS – французская медицинская сертификация (предоставляется по запросу).

Почему стоит выбрать Tianjin Worlds Valve?

• Качество, которому можно доверять. ISO 9001:2015 сертифицирован LRQA. Каждый клапан поставляется с сертификатами на материалы и протоколами испытаний под давлением.

• Экспертиза сидений NBR. Седла из NBR разработаны для работы с нефтью, топливом и углеводородами, где EPDM не сработает. Мы подберем подходящий материал сиденья для вашего носителя.

• Специалисты по запорным клапанам. Обширный опыт производства дроссельных заслонок с проушинами для нефтегазовых и промышленных проектов по всему миру.

• Полная настройка. Материалы, размеры, номинальное давление, стандарты фланцев (ANSI, DIN, JIS, BS), покрытия, приводы — все это соответствует вашим требованиям.

• 19+ лет опыта экспорта. Обслуживает более 50 стран Европы, Америки, Ближнего Востока и Азиатско-Тихоокеанского региона.

• 100% отслеживаемость. Сертификаты на материалы и протоколы испытаний под давлением прилагаются к каждому заказу.

• Быстрый поворот. Выделенный менеджер проекта; типичное время выполнения 20–30 дней. Посещение фабрик в Тяньцзине приветствуется.

Свяжитесь с нами – настройте свой клапан с проушиной сегодня:

Нужна ли вам эта 12-дюймовая конфигурация с сиденьем из NBR, другой размер или полностью индивидуальный дизайн — мы готовы изготовить ее по вашим спецификациям.

Отправьте нам свои требования:

• Требуемый размер и номинальное давление

• Тип носителя и рабочая температура

• Предпочтительная комбинация материалов (корпус/диск/седло/шток)

• Тип привода (ручной, шестеренчатый, электрический, пневматический, гидравлический)

• Стандарт фланца и сверление (ANSI, DIN, JIS, BS)

• Цвет покрытия (любой RAL)

• Целевое количество и порт назначения

Наша команда ответит в течение 24 часов и предоставит ценовое и инженерное предложение.

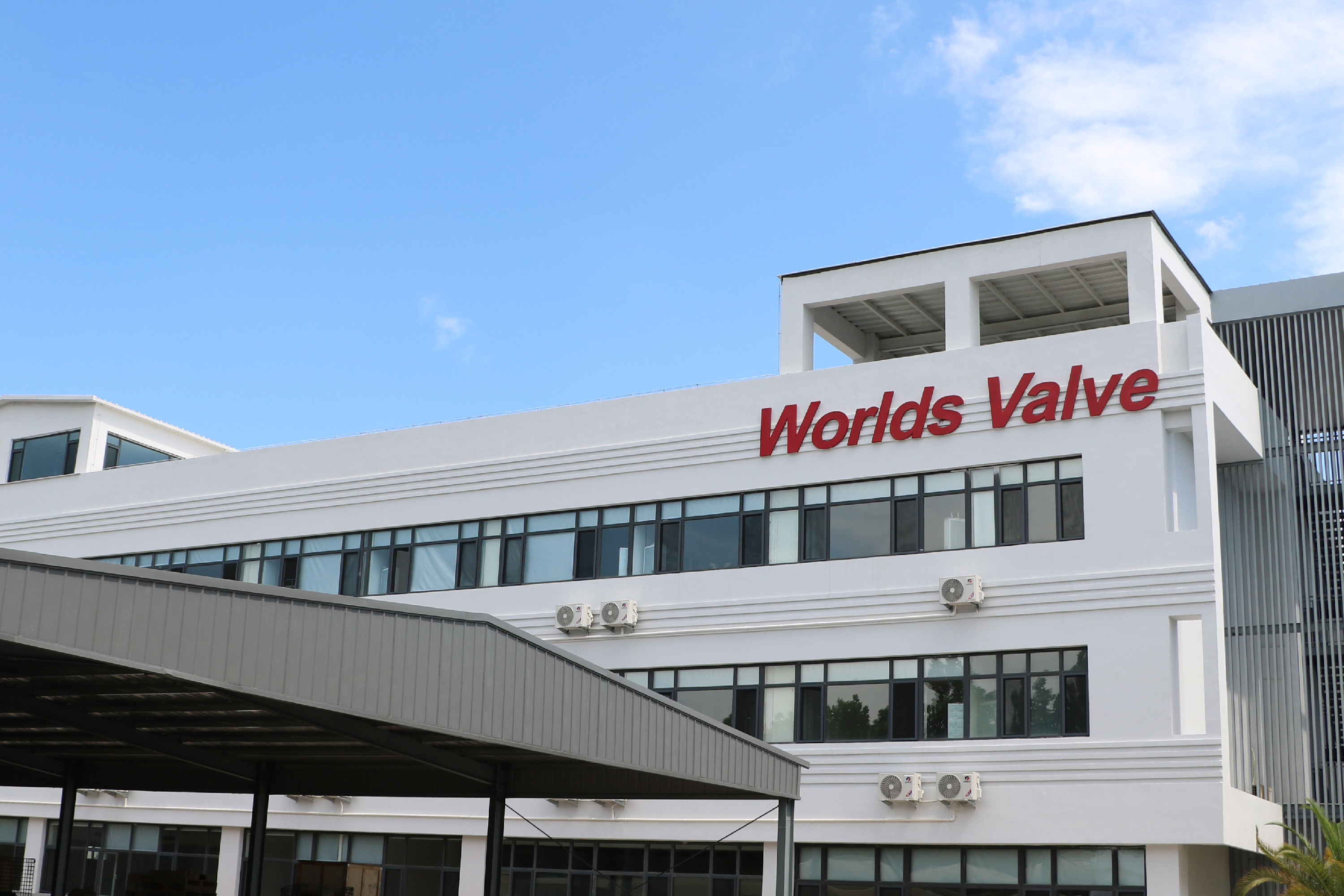

Посещение завода приветствуется – приходите посмотреть, как мы производим вашу арматуру в Тяньцзине, Китай.

Свяжитесь с нами сейчас, и давайте вместе создадим ваш клапан.
