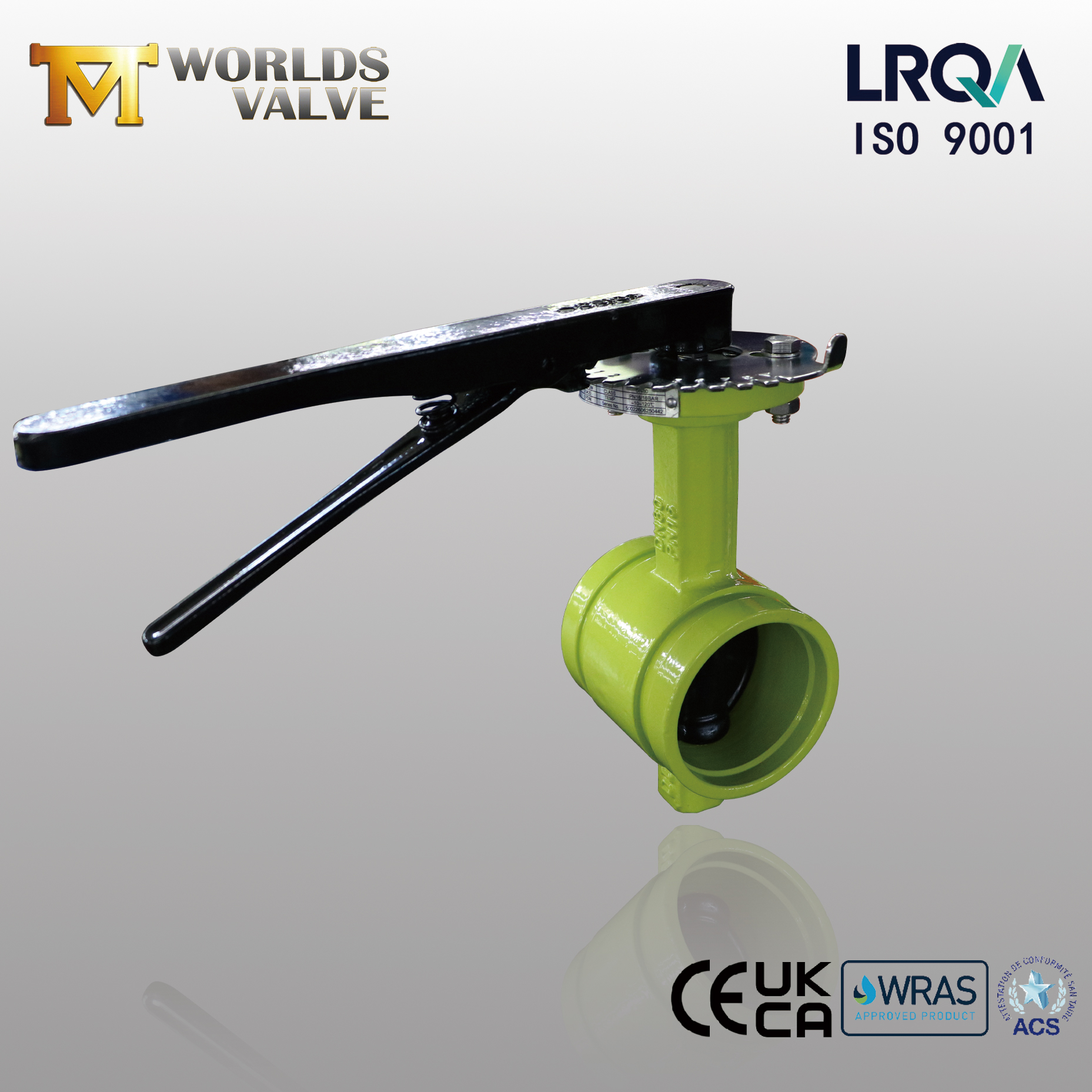

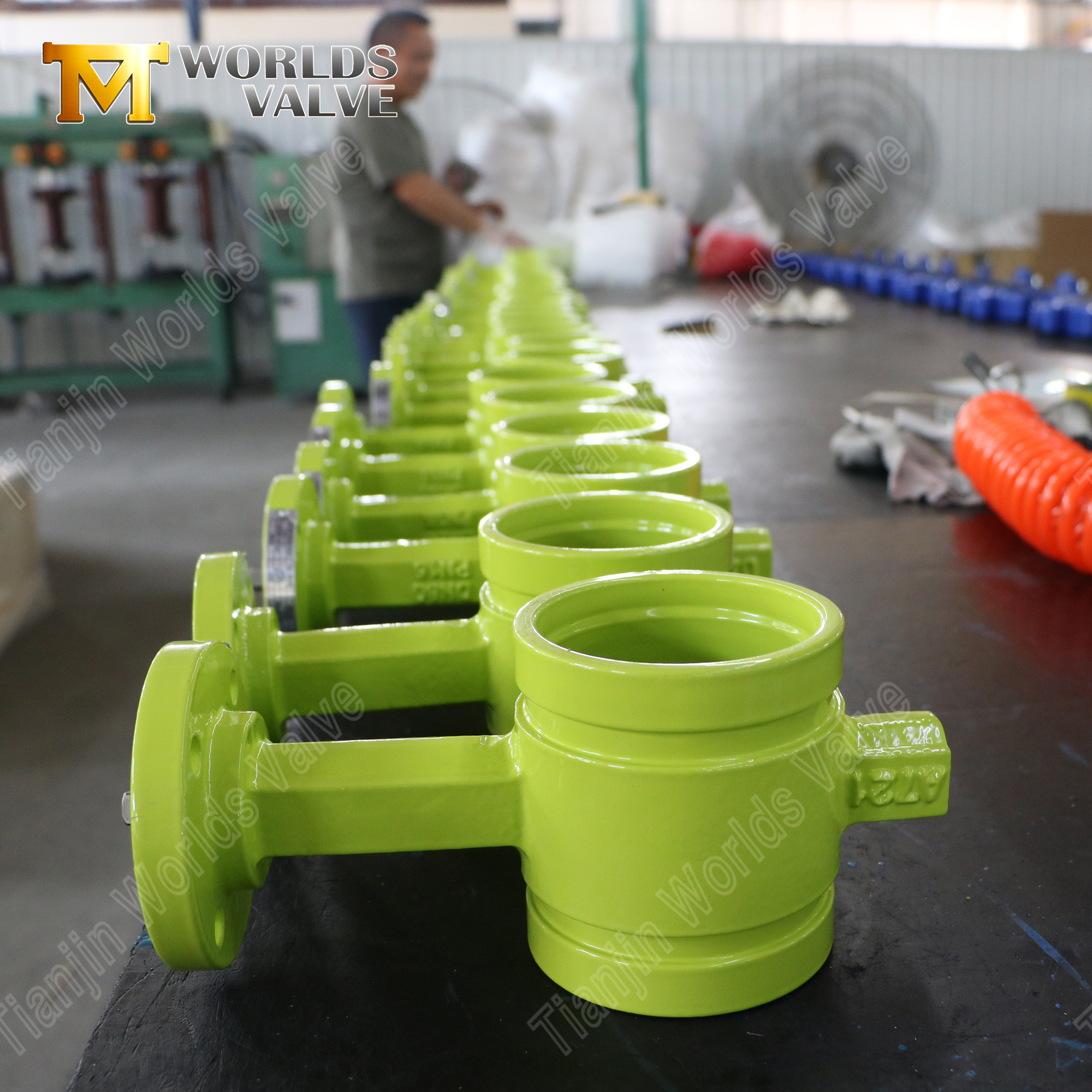

Поворотный клапан с рифленым концом – устанавливается за считанные минуты, сварка не требуется

Обзор продукта

Эта модель DN80 имеет корпус из ковкого чугуна, диск из ковкого чугуна с формованным EPDM, шток из нержавеющей стали SS420 и седло из EPDM — сочетание материалов, которое обеспечивает превосходную коррозионную стойкость, герметичное уплотнение и длительный срок службы. Он рассчитан на давление PN16 (16 бар) и создан для сложных условий эксплуатации.

Как прямой производитель OEM/ODM с более чем 15-летним опытом экспорта, мы предлагаем полностью настраиваемые решения — материалы, размеры, номинальное давление, покрытия, приводы и упаковку — все с учетом ваших точных спецификаций. Наша продукция экспортируется в более чем 50 стран и имеет сертификаты ISO 9001, CE, UKCA, WRAS и ACS.

Представлять:

Клапан-бабочка с рифленым концом | ДИ Тело | Седло из EPDM с диском DI | SS420 Вынос | 16 Бар

Tianjin Worlds Valve Co., Ltd. — ваш надежный источник надежного и экономичного регулирования расхода

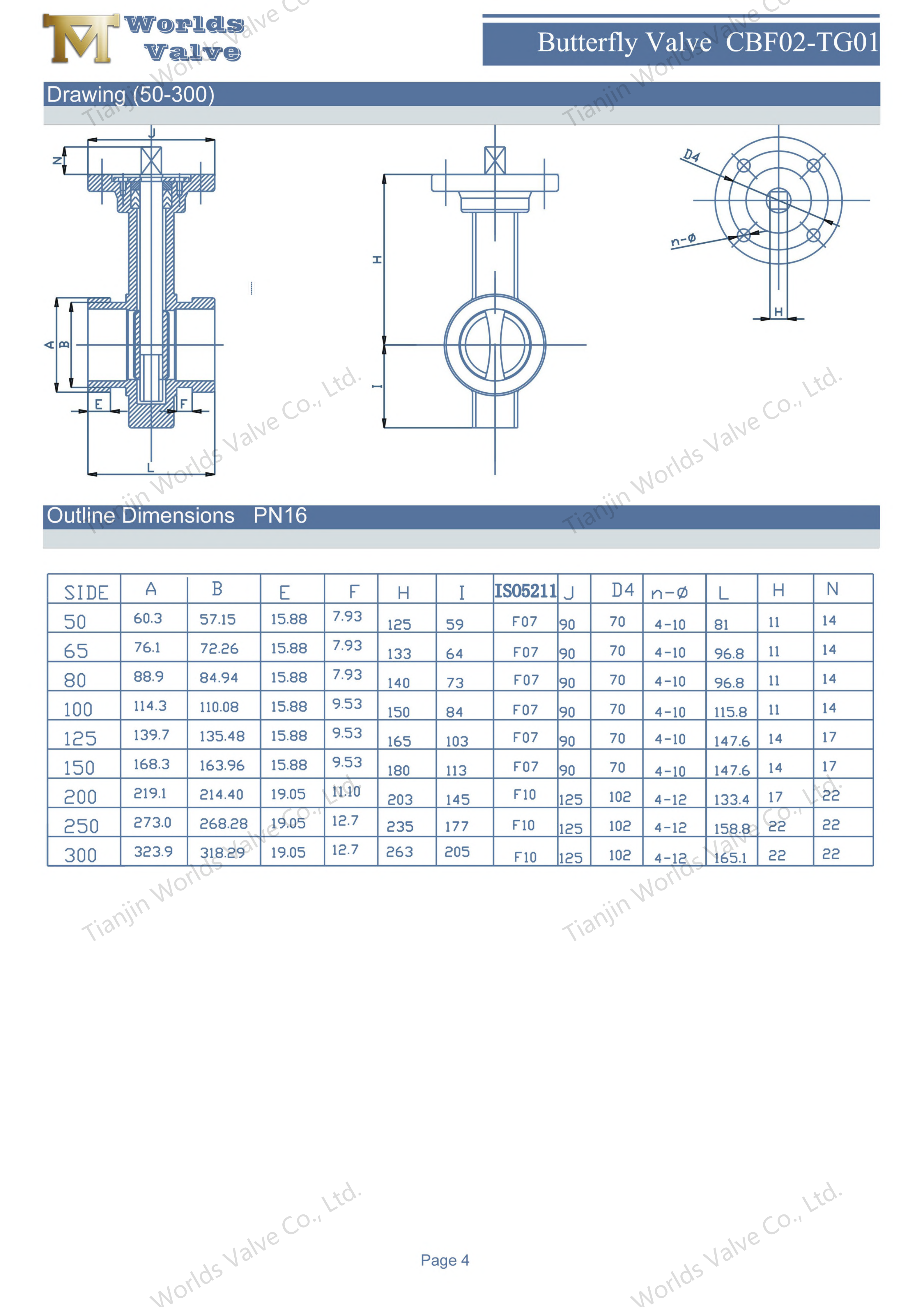

CBF02-TG01 — Подробная информация о продукте

Технические характеристики

Ключевые особенности и преимущества

1. Торцевое соединение с рифлением – установка за считанные минуты.

Конструкция с рифленым концом обеспечивает значительные преимущества по сравнению с традиционными фланцевыми или резьбовыми соединениями:

• Без сварки и резьбы . Клапан соединяется с трубопроводом с помощью двух механических муфт с пазами. Просто вставьте клапан между муфтами и затяните. Никаких разрешений на огневые работы, никаких станков для нарезки резьбы и фланцевых прокладок. Установка проста, быстра и безопасна.

• Установка на 60 % быстрее. По сравнению с фланцевыми клапанами, клапаны с рифлеными концами устанавливаются за долю времени. Для крупномасштабных проектов это приводит к значительной экономии труда и более быстрому завершению проекта.

• Простота обслуживания . Клапан можно снимать и переустанавливать с помощью тех же муфт с пазами, что упрощает обслуживание и замену, не нарушая остальную часть трубопроводной системы.

• Компактность и экономия места. Поворотные дисковые затворы с рифлеными концами более компактны, чем фланцевые альтернативы, и легко устанавливаются в тесных аппаратных и переполненных трубных эстакадах.

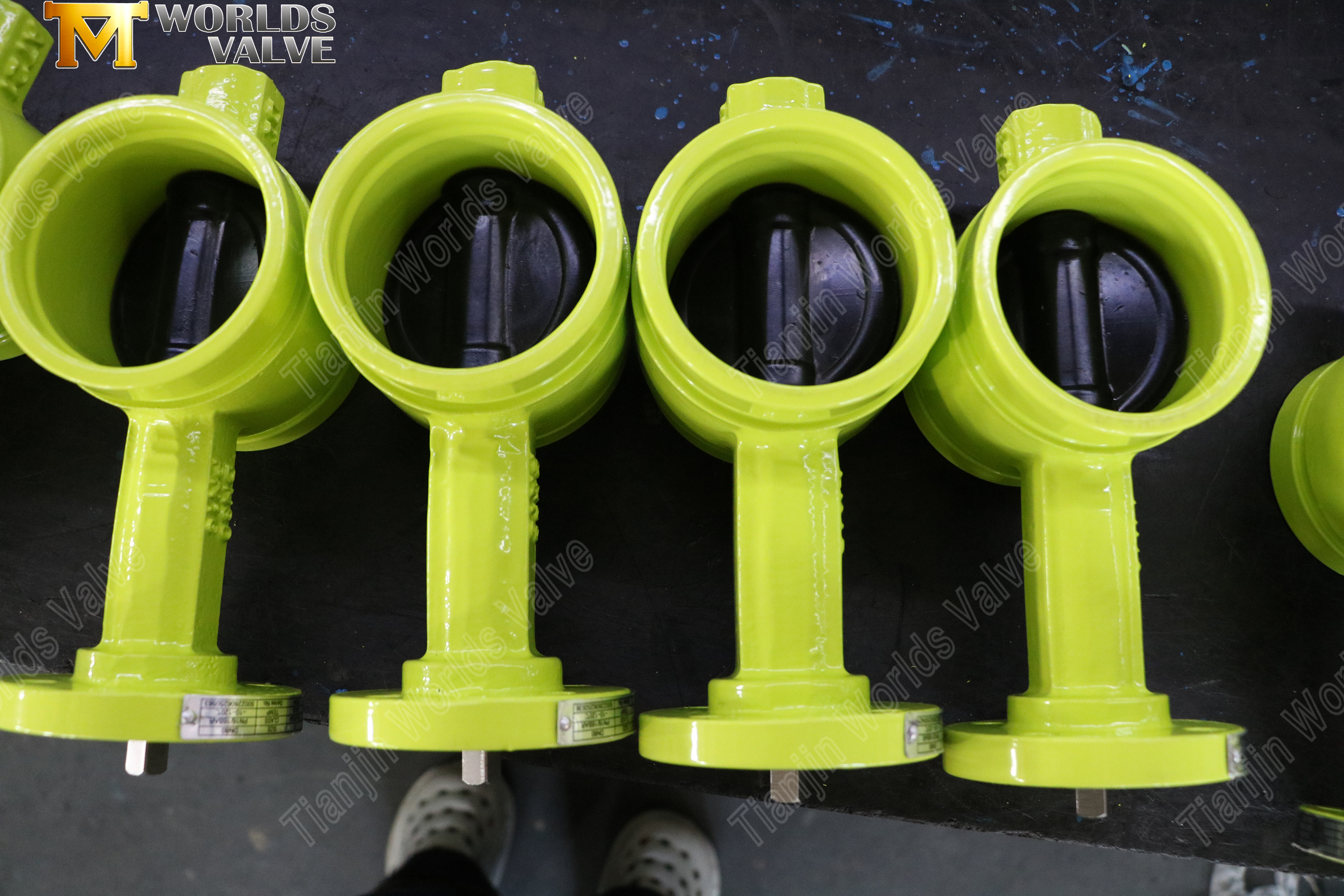

2. Материал корпуса – ковкий чугун (GGG40).

Корпус клапана изготовлен из ковкого чугуна GGG40 (ASTM A536 65-45-12):

• Вдвое выше прочность серого чугуна . Ковкий чугун обеспечивает примерно вдвое большую прочность на разрыв, что делает его идеальным для эксплуатации в условиях PN16 и в условиях скачков давления.

• Превосходная ударопрочность . Структура шаровидного графита обеспечивает исключительную прочность, выдерживая механические удары и вибрацию.

• Устойчивость к коррозии. В сочетании со стандартным эпоксидным покрытием (минимум 250 мкм) корпус из ковкого чугуна обеспечивает надежную защиту от коррозии для воды, сточных вод и общепромышленных объектов.

3. Материал диска – ковкий чугун с формованием из EPDM.

Диск имеет сердечник из ковкого чугуна с резиновым покрытием из EPDM:

• Герметичное уплотнение – накладка из этилен -пропиленового каучука (EPDM) создает эластичную уплотнительную поверхность относительно седла, обеспечивая герметичное закрытие, сертифицированное в соответствии со стандартами EN 12266-1 и API 598.

• Максимальная пропускная способность . Формованная конструкция устраняет необходимость в отдельном вкладыше, обеспечивая больший проход для потока и более высокие значения Cv.

• Полная защита от коррозии . Слой EPDM полностью покрывает диск из ковкого чугуна, защищая его от коррозии и продлевая срок службы.

4. Материал седла – EPDM.

Седло из EPDM обеспечивает надежное уплотнение в широком спектре применений на водной основе:

• Превосходная устойчивость к воде и атмосферным воздействиям. EPDM обеспечивает исключительную устойчивость к воде, пару и атмосферным воздействиям на открытом воздухе.

• Широкий температурный диапазон – сохраняет герметизирующие свойства от -20 ℃ до +120 ℃.

• Химическая стойкость – Устойчив к разбавленным кислотам, щелочам и химикатам для очистки воды, включая хлор и озон.

5. Материал стержня – SS420.

Стержень клапана изготовлен из нержавеющей стали SS420:

• Высокая прочность – значительно более высокая прочность, чем у нержавеющей стали 304/316, что обеспечивает надежную передачу крутящего момента.

• Износостойкость – закаленная поверхность устойчива к истиранию и истиранию во время многократной езды на велосипеде.

• Противовыбросовая конструкция – удерживающий механизм предотвращает случайное выбрасывание штока при скачках давления.

6. Варианты привода и монтаж по стандарту ISO 5211.

Клапан оснащен стандартным верхним фланцем ISO 5211:

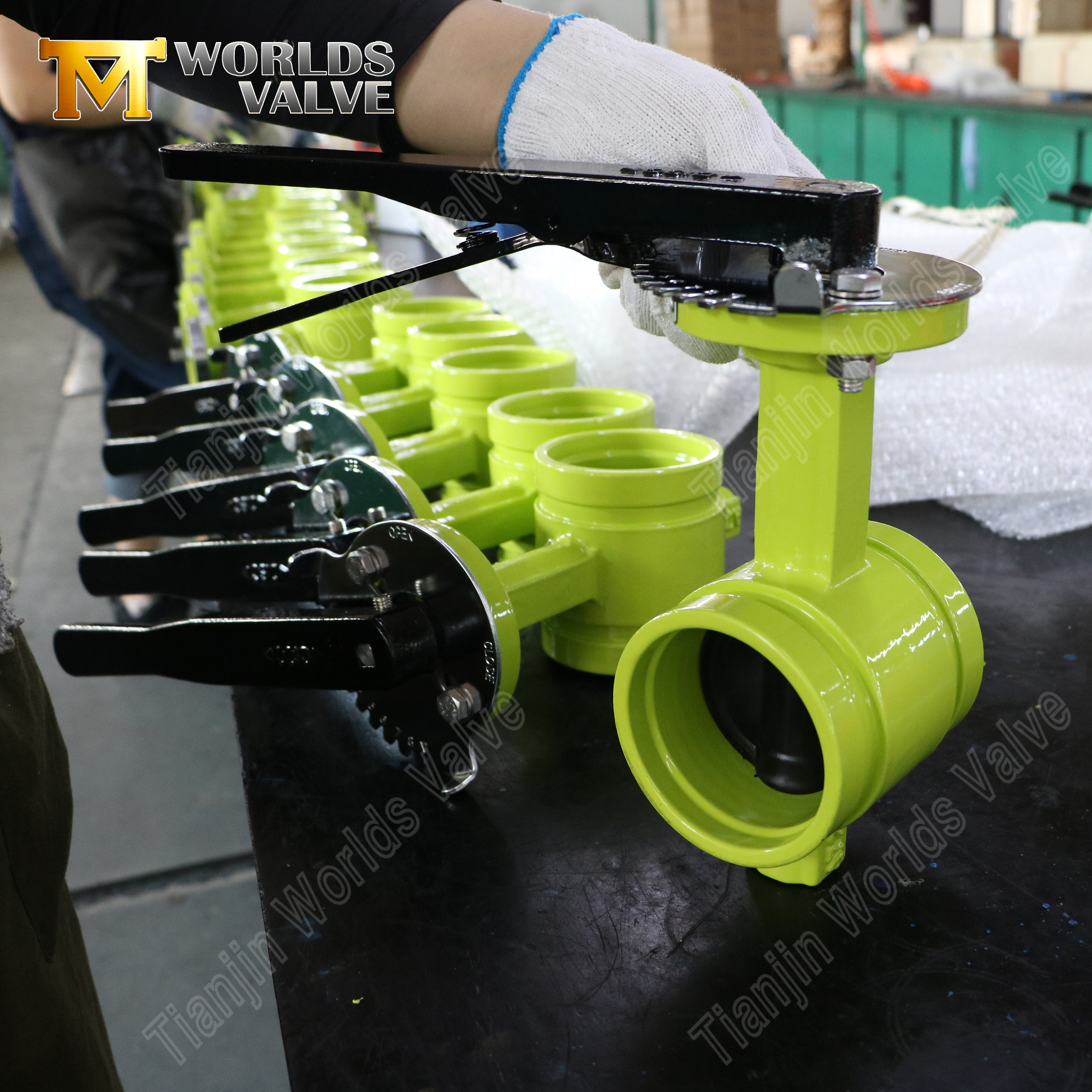

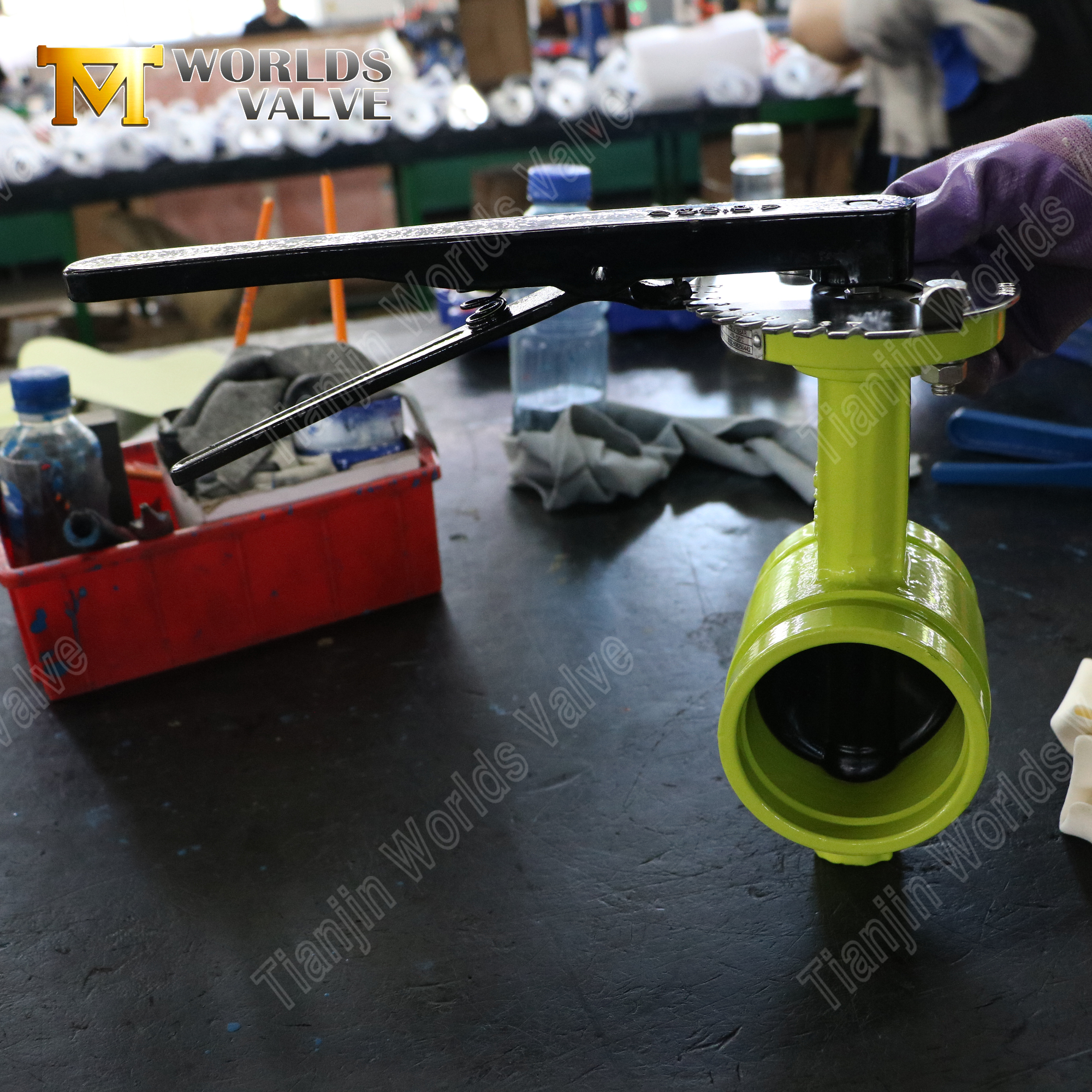

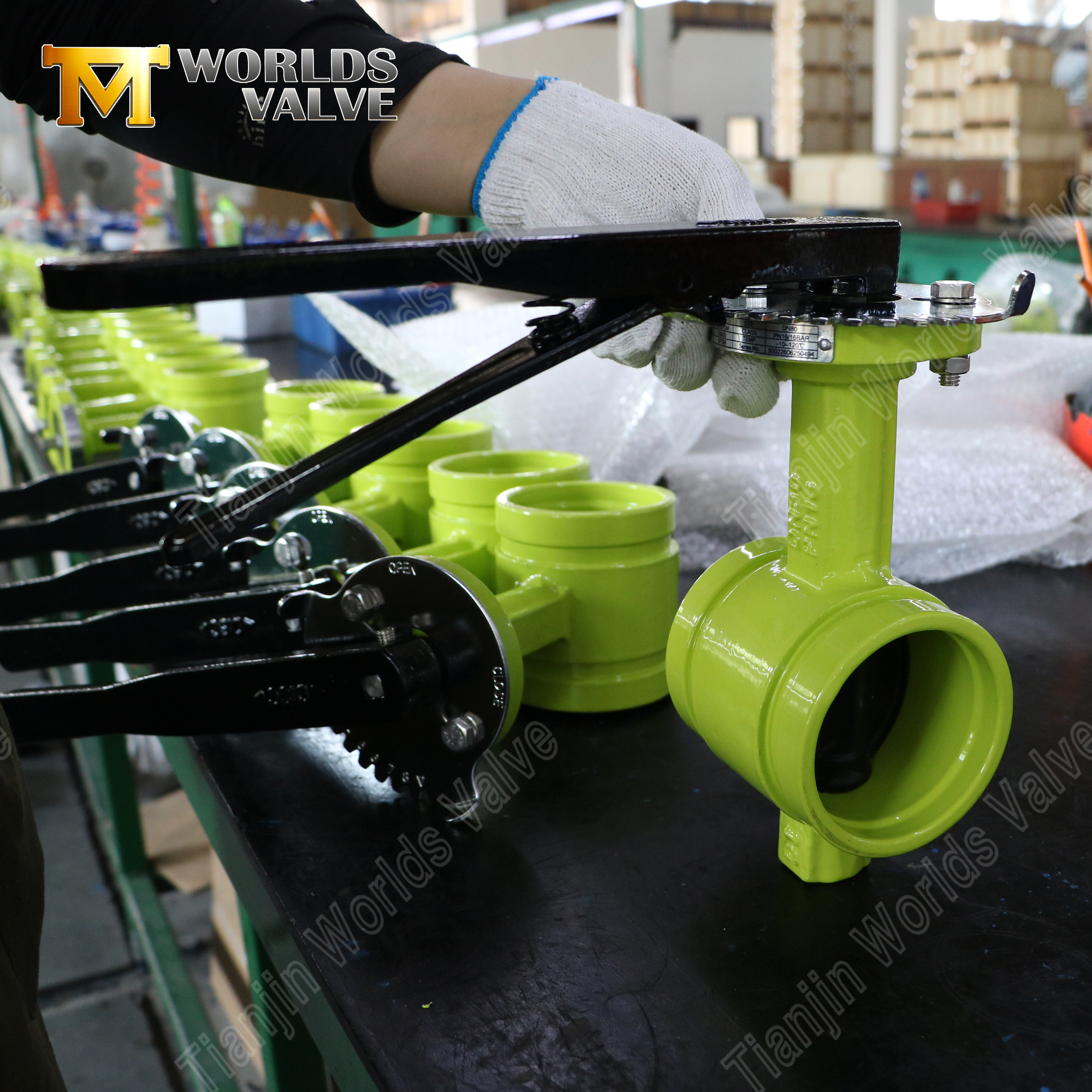

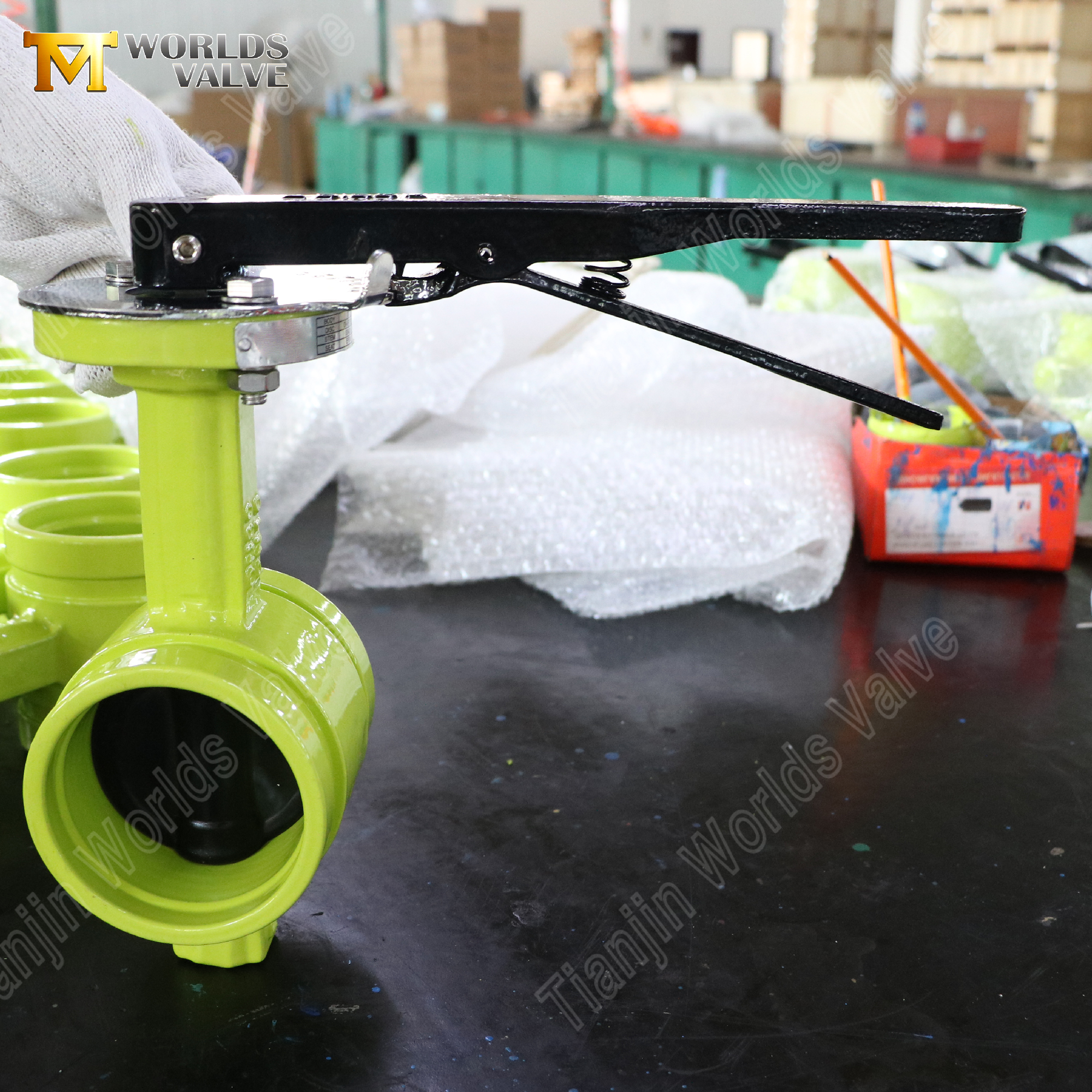

• Ручной рычаг – Быстрое ручное включение-выключение с помощью стопорной пластины.

• Привод привода – самоблокирующийся с индикатором открытия-закрытия.

• Электрические приводы – двухпозиционные или модулирующие типы с обратной связью 4–20 мА, ручным управлением и интеграцией ПЛК/SCADA.

• Пневматические приводы – конструкции двойного действия или с пружинным возвратом (безотказные).

• Приводы с цепной передачей – для установки над головой или в труднодоступных местах.

Пользовательские интерфейсы привода доступны по запросу.

Типичные применения

Почему стоит выбрать Tianjin Worlds Valve?

1. Прямая фабрика, без посредников – заводские цены и прямая связь.

2. Более 19 лет опыта экспорта – бесперебойная логистика и послепродажная поддержка в более чем 50 стран.

3. Полная настройка OEM/ODM – материалы, размеры, номинальное давление, покрытия, приводы, упаковка – все с учетом ваших требований.

4. Международные сертификаты – ISO 9001, CE, UKCA, WRAS, ACS – доступны DNV/ABS.

5. Полная документация – сертификаты на материалы, отчеты об испытаниях под давлением к каждому заказу.

6. 100% испытание под давлением – каждый клапан проверяется перед отправкой.

7. Быстрый ответ и своевременная доставка – выделенный менеджер проекта; Срок выполнения 15–40 дней.

8. Посещение фабрики Добро пожаловать – посетите наши производственные линии в Тяньцзине.

Свяжитесь с нами – настройте свой клапан с пазами сегодня:

Нужна ли вам конфигурация DN80 PN16 или полностью индивидуальная конструкция со специальными материалами, приводами или покрытиями, мы готовы изготовить по вашим спецификациям.

Отправьте нам свой запрос с:

• Требуемый размер и номинальное давление

• Тип носителя и рабочая температура

• Предпочтительная комбинация материалов

• Тип привода и требования к управлению

• Целевое количество и порт назначения

Наш отдел продаж ответит в течение 24 часов и предоставит конкурентоспособное предложение и техническое предложение.

Мы приглашаем вас посетить наш завод в Тяньцзине, Китай. Давайте вместе построим ваш клапан.
