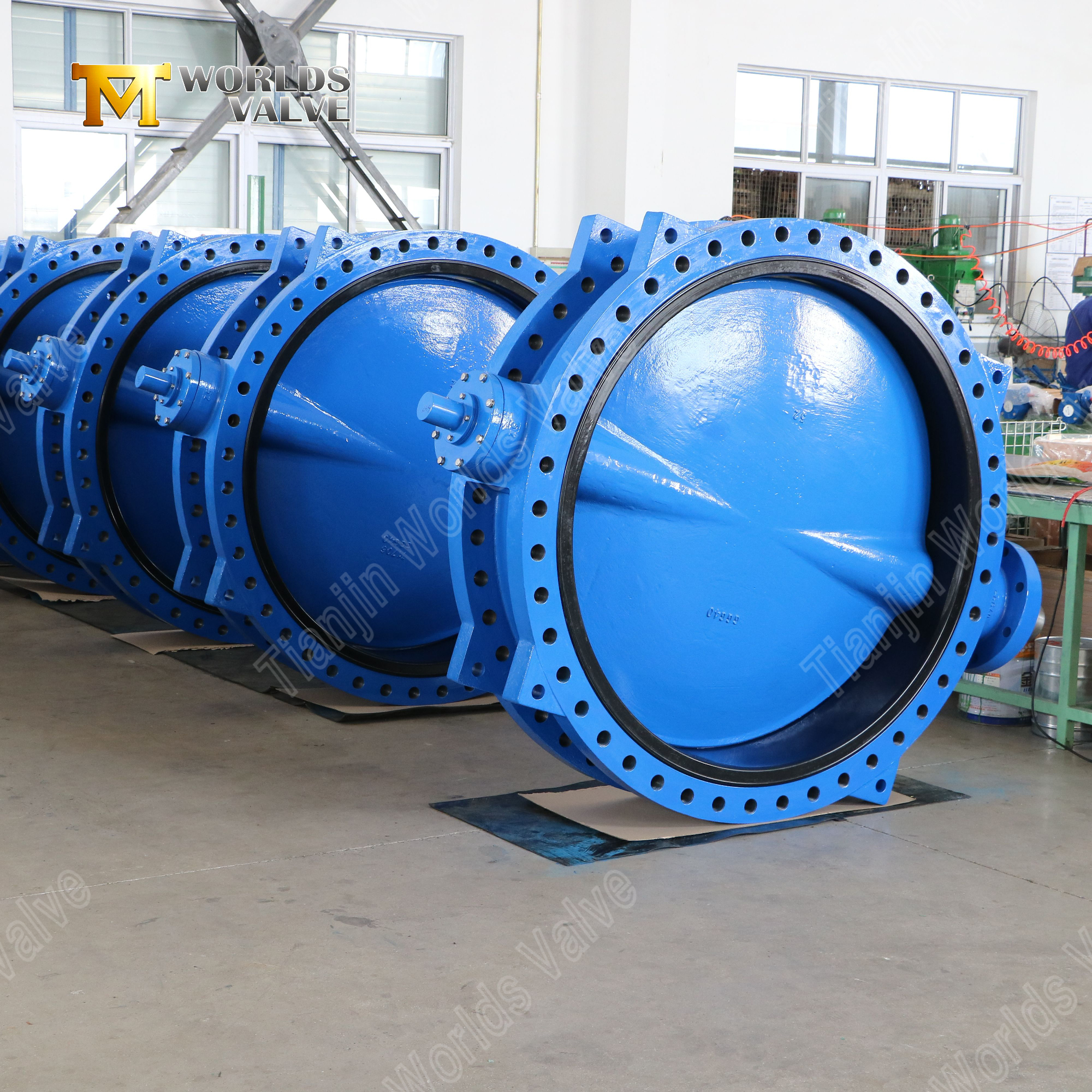

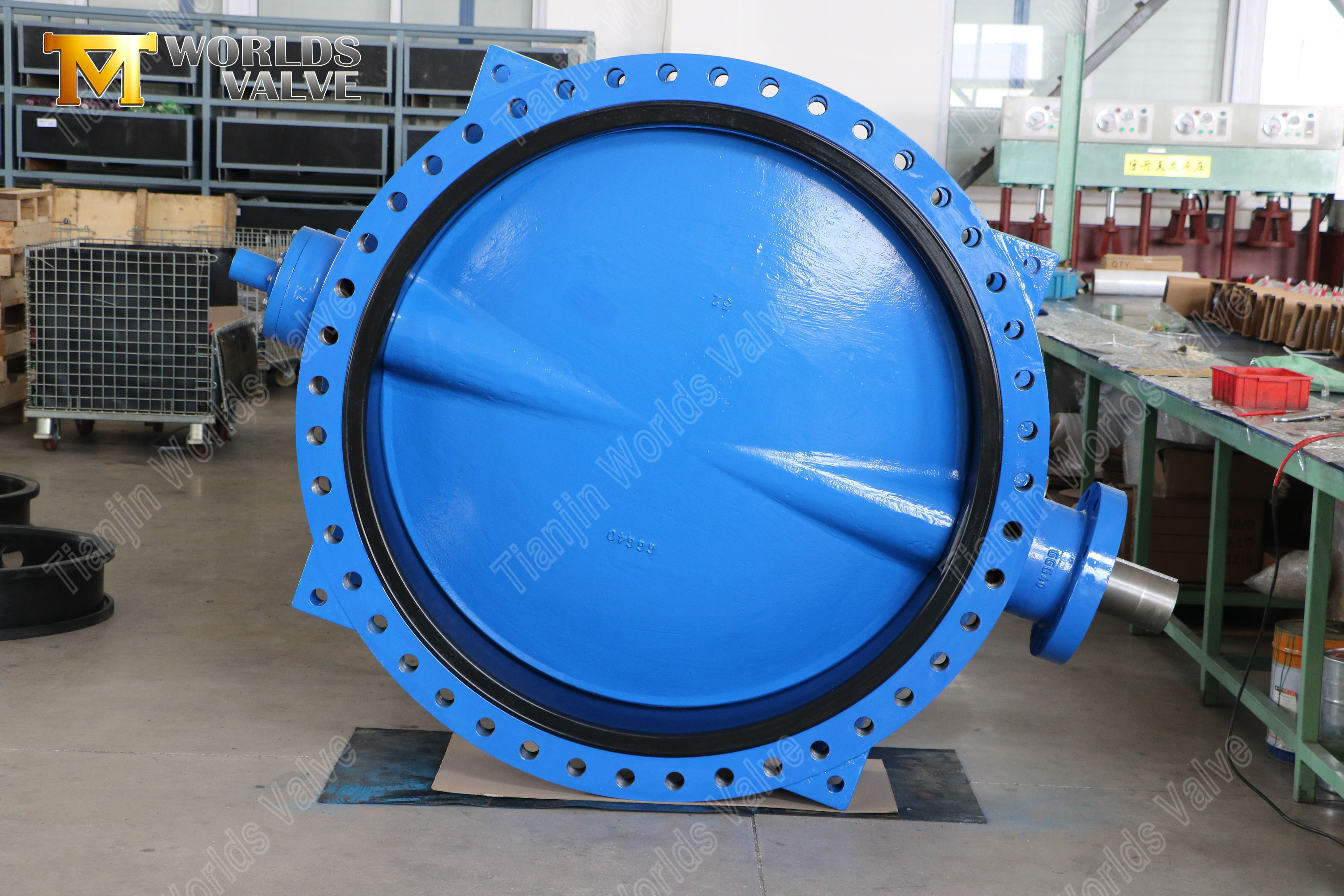

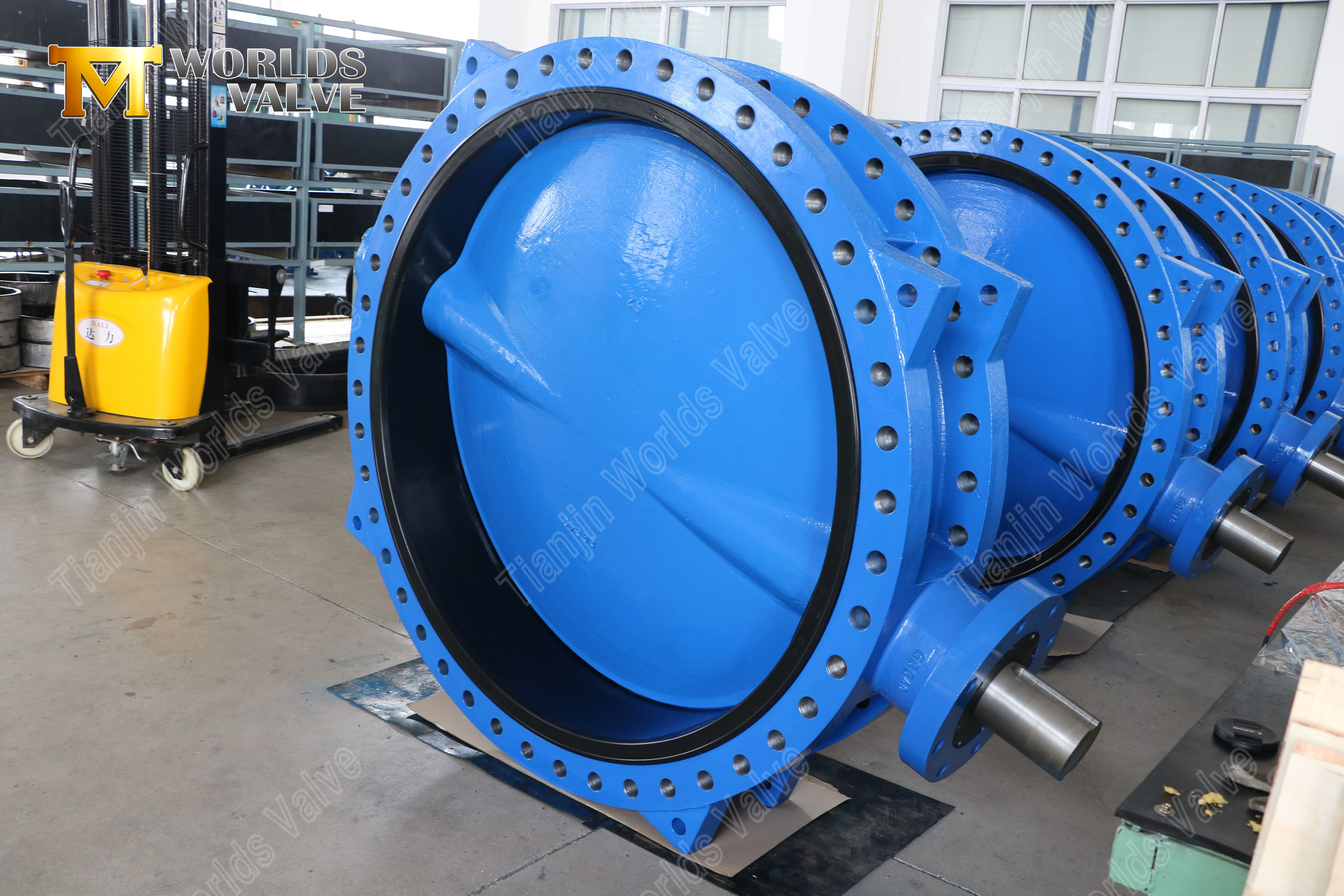

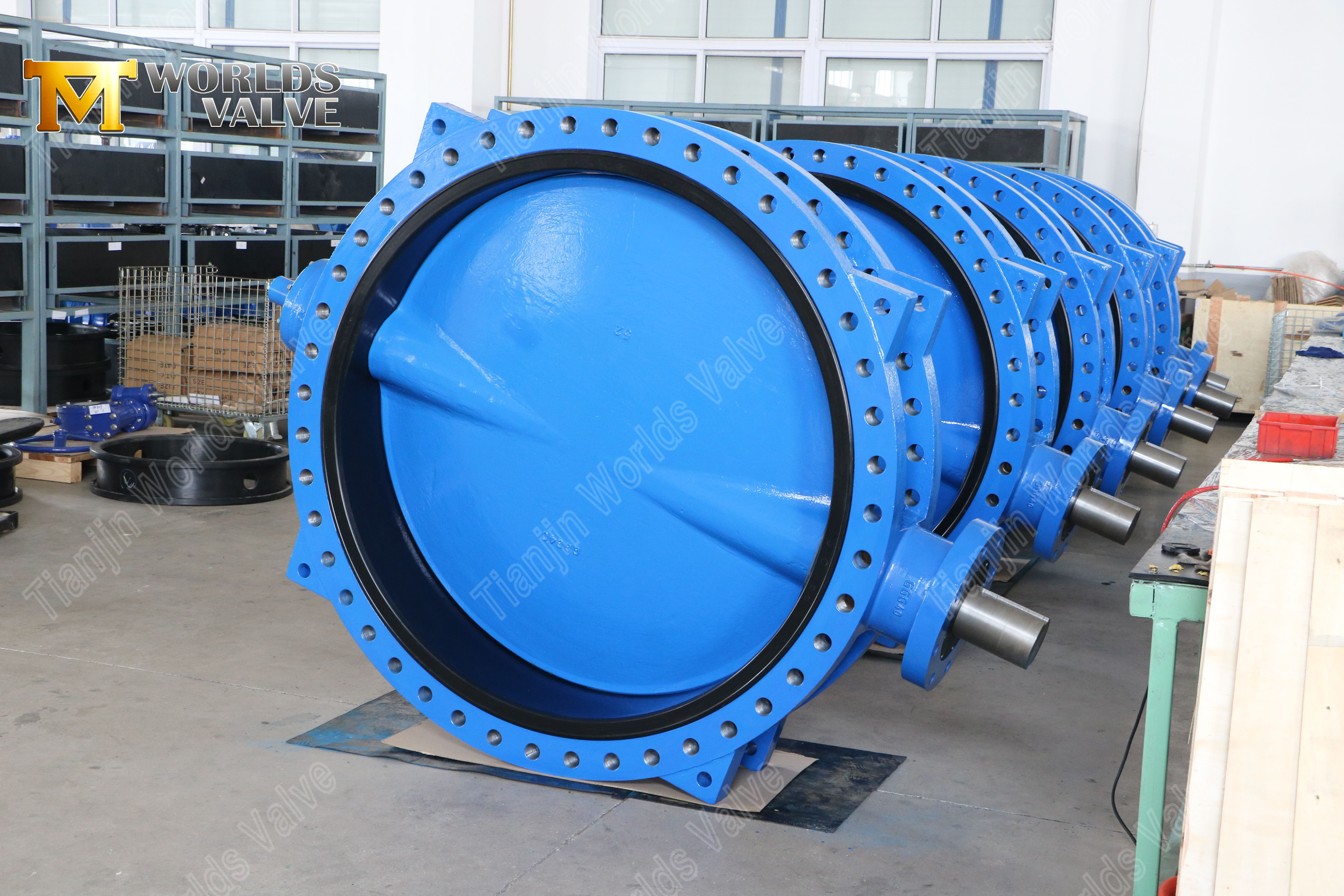

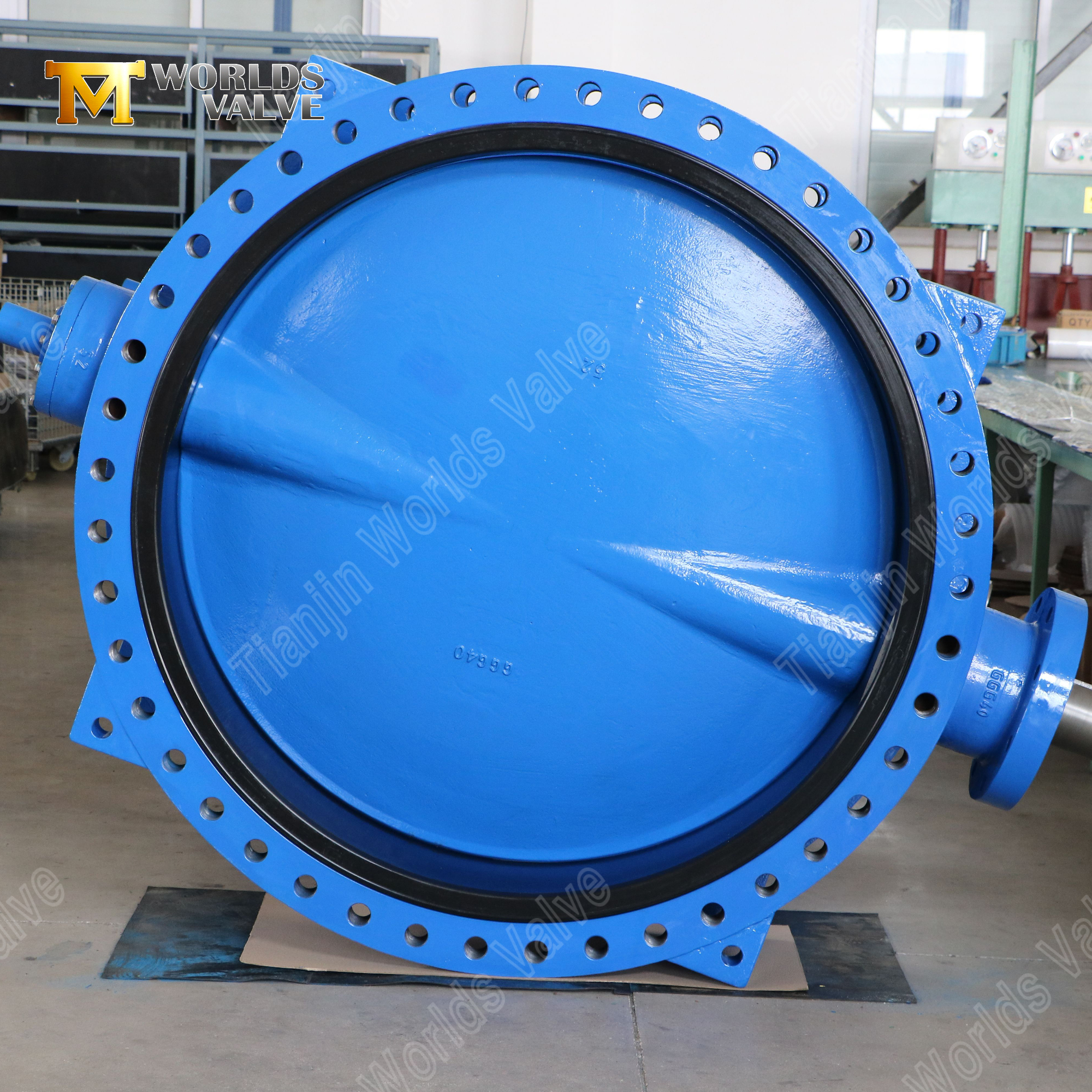

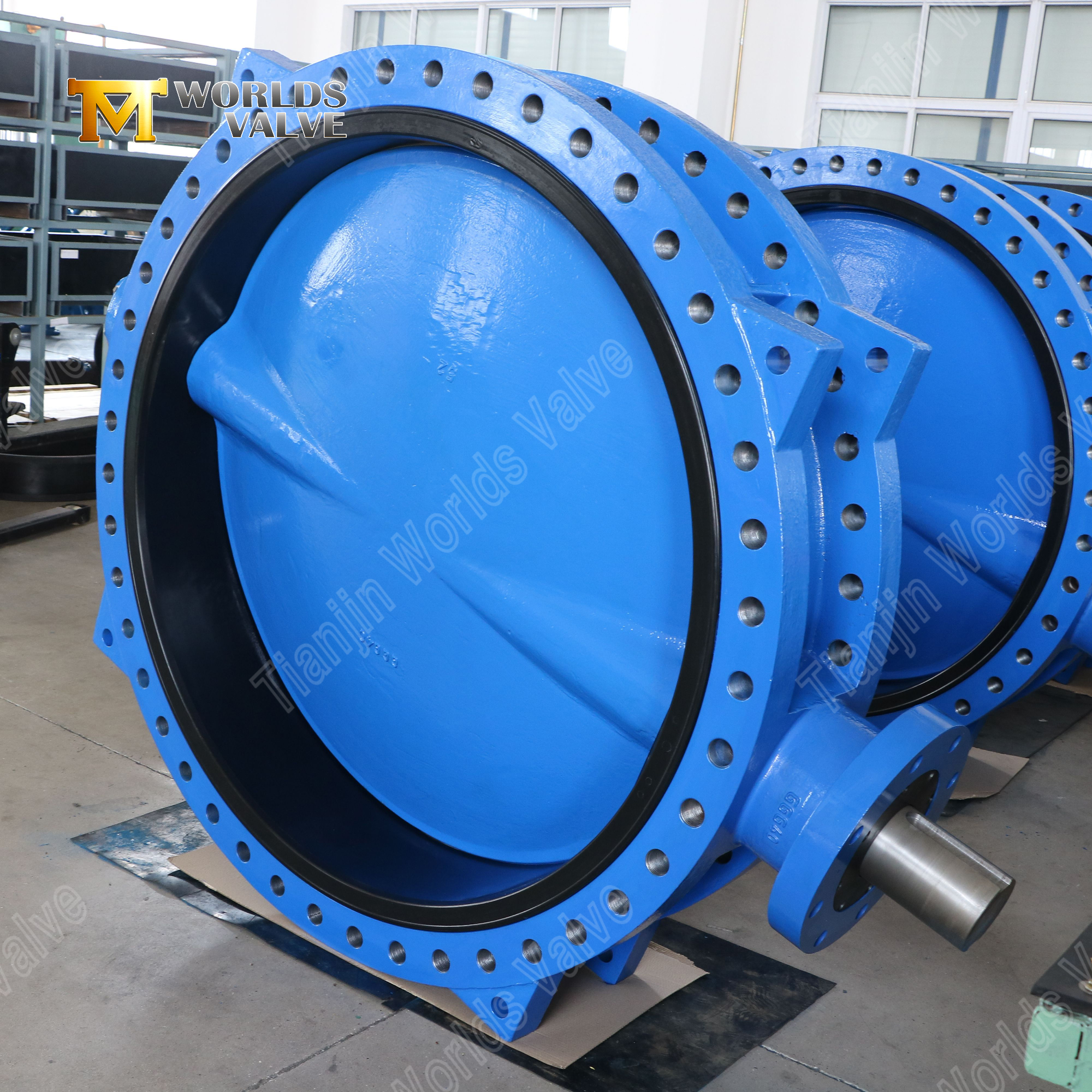

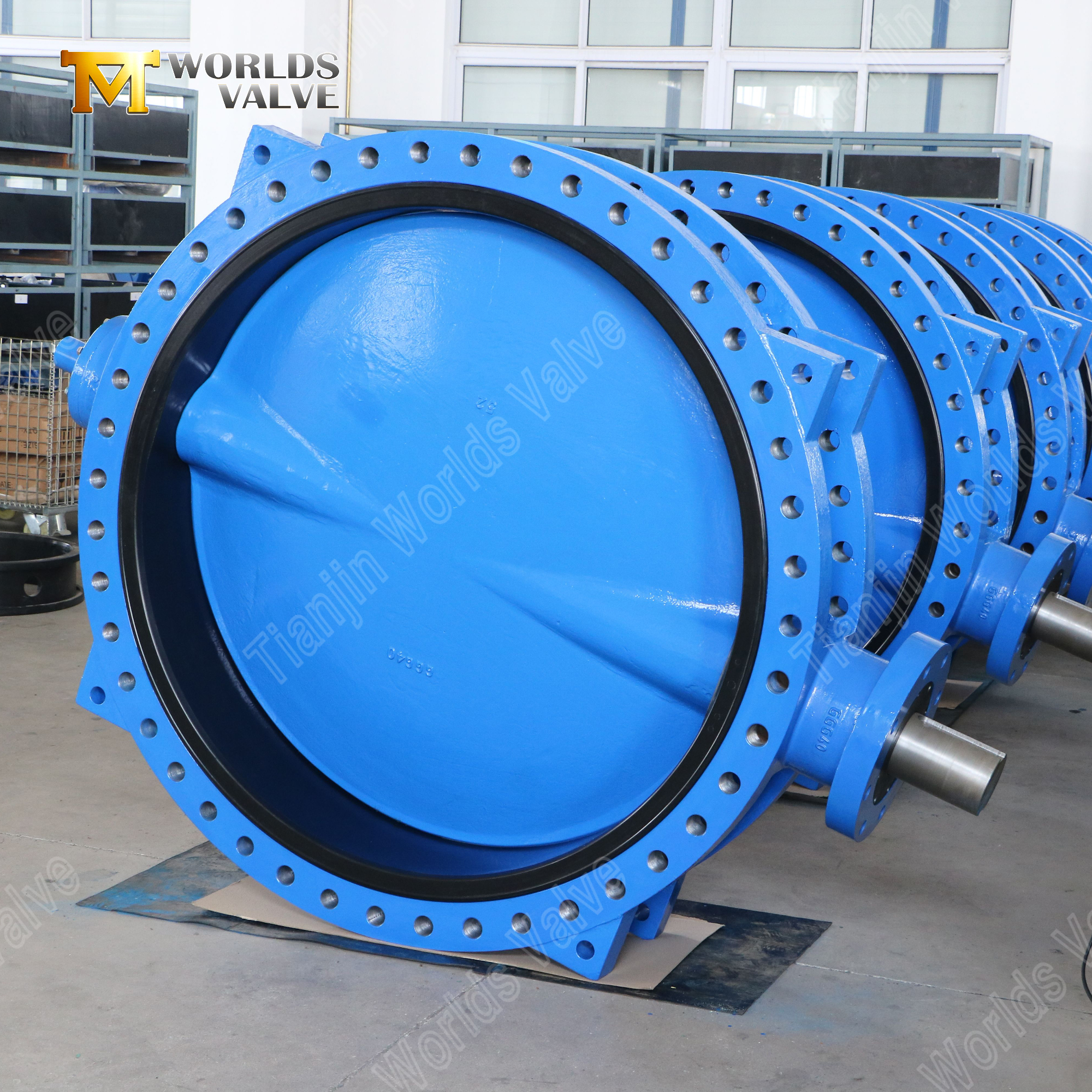

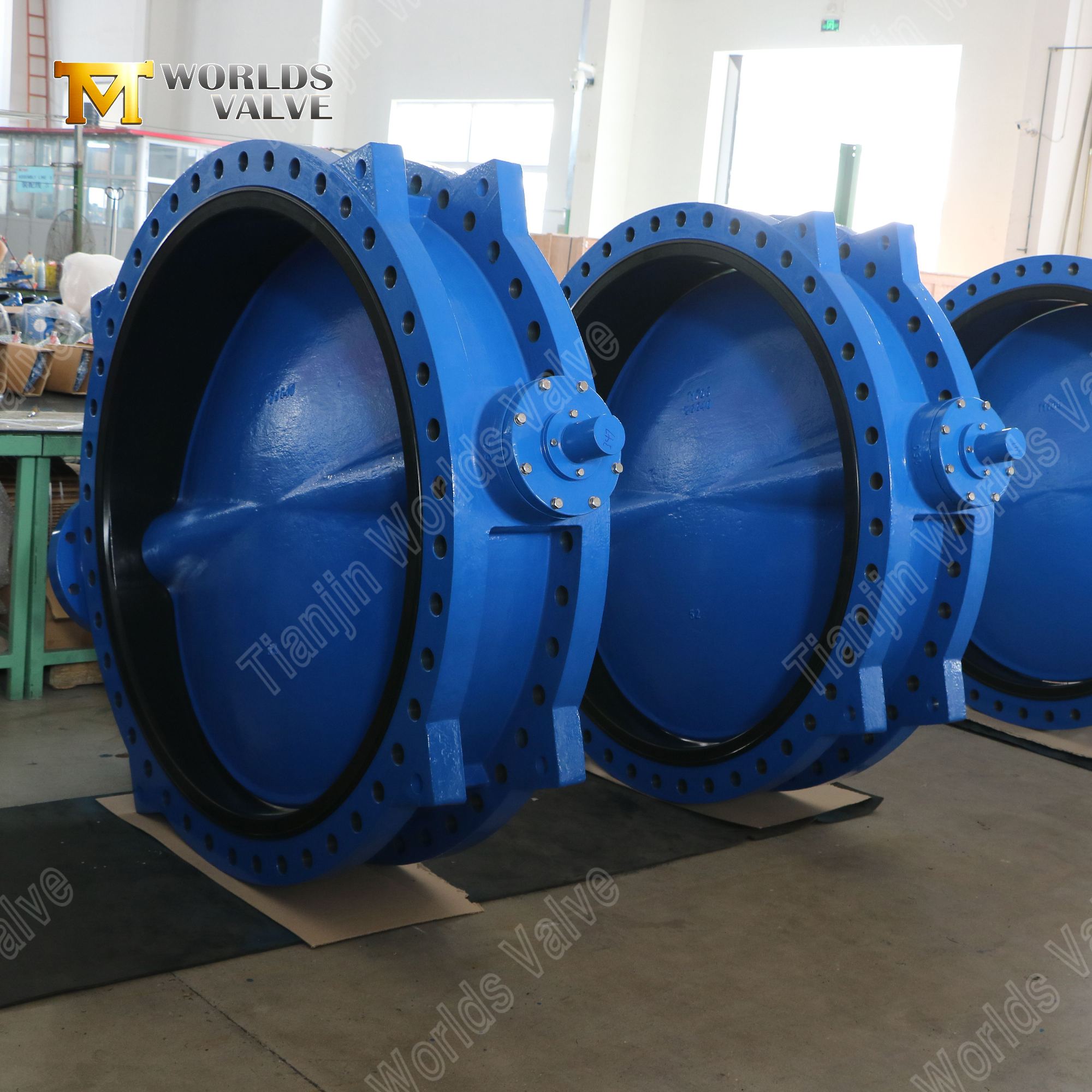

Промышленный дроссельный клапан DI U-типа | Энергоэффективное решение для управления потоком

Введение:

Промышленный дроссельный клапан DI U-типа | Энергоэффективное решение для управления потоком

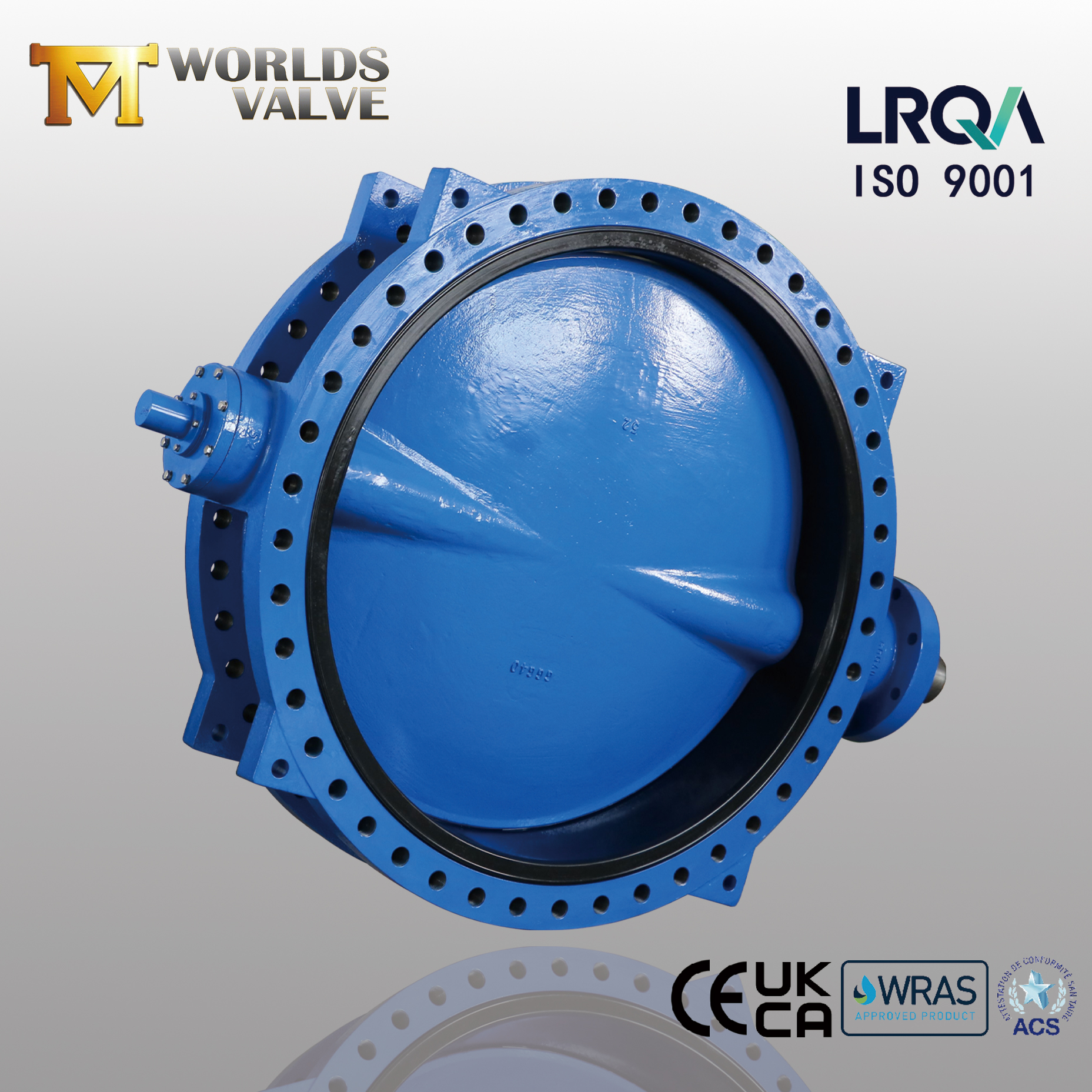

Tianjin Worlds Valve Co., Ltd. – сертифицированный производитель ISO 9001, CE, UKCA и WRAS

CBF02-TU03--Руководство по эксплуатации и техническому обслуживанию СКАЧАТЬ

Ключевые особенности:

1. Гидродинамика U-образного диска

• Оптимизированный путь потока: Усовершенствованная конструкция вычислительной гидродинамики (CFD) снижает падение давления на 25–30 % по сравнению с традиционными дисковыми конфигурациями.

• Энергоэффективность: Более низкое гидравлическое сопротивление приводит к существенной экономии энергии при перекачке в системах непрерывного действия.

• Контроль кавитации: Обтекаемый профиль диска сводит к минимуму турбулентные зоны, продлевая срок службы клапана и трубопровода.



2. Прочность ковкого чугуна

• Превосходство материалов: Ковкий чугун EN-GJS-500-7 обеспечивает превосходную механическую прочность и ударопрочность.

• Защита от коррозии: Стандартное эпоксидное покрытие толщиной 250 мкм и дополнительная толщина 300–400 мкм для агрессивных сред.

• Структурная целостность: Усиленная конструкция корпуса выдерживает гидроудар и скачки давления до PN16.



3.Премиальная герметичность

• Герметичное закрытие: Варианты седел из EPDM/NBR/PTFE обеспечивают соответствие нулевым утечкам стандартам EN 12266-1 класса A.

• Адаптивность к температуре: Надежная работа в рабочем диапазоне от -20°C до 120°C.

• Длительный срок службы: Эластичные материалы посадочных мест сохраняют целостность на протяжении более 50 000 рабочих циклов.

4. Операционное совершенство

• Работа с низким крутящим моментом: Конструкция с двойным смещением снижает рабочий крутящий момент на 35 %, обеспечивая плавное ручное или исполнительное управление.

• Необслуживаемая конструкция: Самосмазывающиеся подшипники и устойчивые к коррозии компоненты исключают необходимость регулярного технического обслуживания.

• Универсальное срабатывание: Монтажная площадка ISO 5211, совместимая с ручными рычагами, приводами или пневматическими/электрическими приводами.

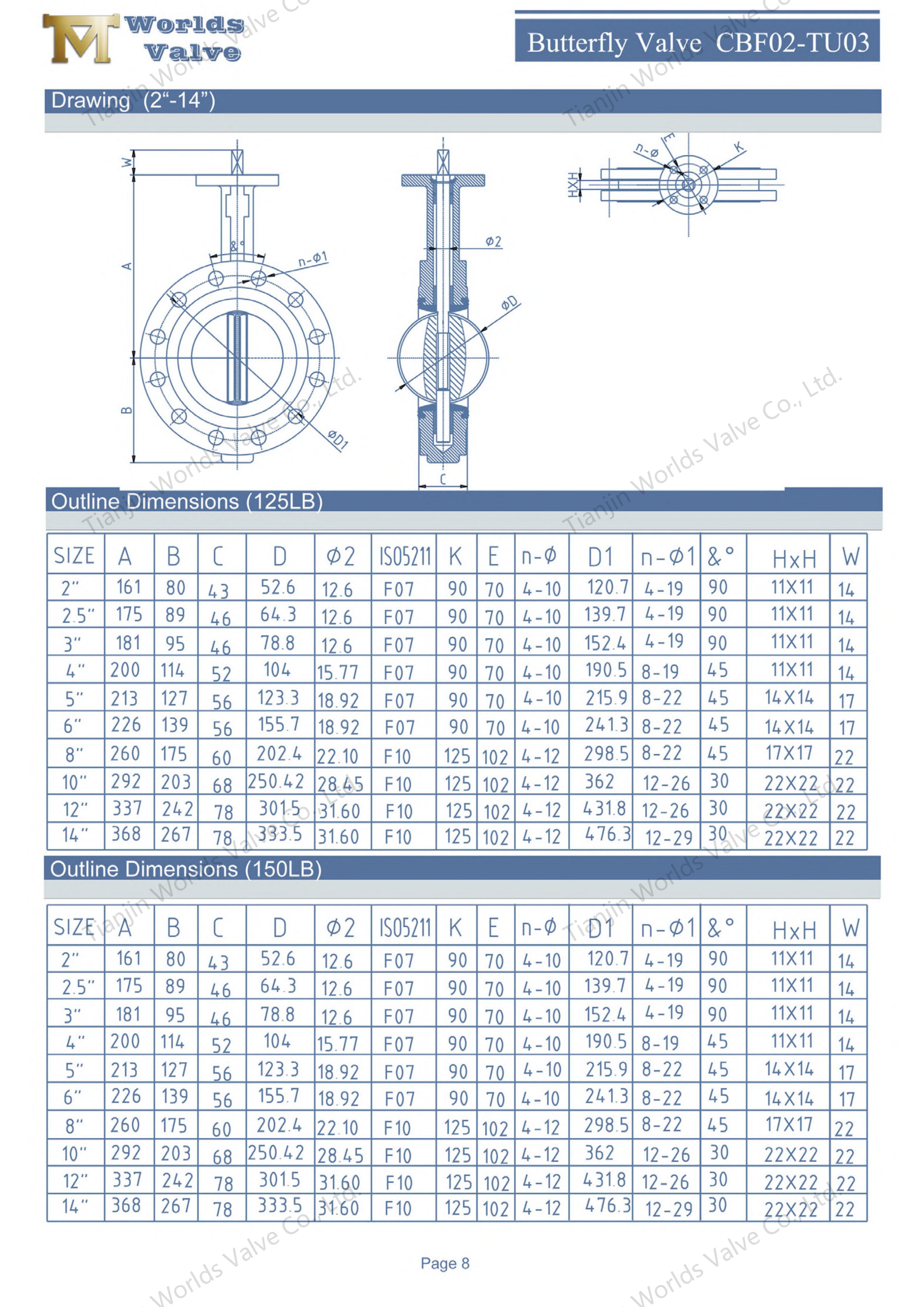

Технические параметры:

Основной материал:

Промышленные приложения

• Водоочистные сооружения: Контроль расхода насосов, системы фильтрации и дозирование химикатов

• Системы отопления, вентиляции и кондиционирования: Контуры охлажденной воды, градирни и станции передачи энергии

• Промышленная обработка: Сети охлаждающей воды, контроль технологической жидкости и инженерные системы

• Противопожарная защита: Спринклерные системы и линии противопожарного водоснабжения

• Ирригационные системы: Магистральный контроль и зональное управление в сельском хозяйстве

• Муниципальная вода: Распределительные сети, насосные станции и управление резервуарами

Конкурентные преимущества

• Энергосберегающий дизайн: Технология дисков U-образной формы значительно снижает затраты на перекачку за счет минимизации потерь давления.

• Гарантия долговечности: Конструкция из высококачественного ковкого чугуна обеспечивает долгосрочную надежность в сложных условиях эксплуатации.

• Проверка производительности: Гидродинамика, оптимизированная с помощью CFD, подтвержденная лабораторными испытаниями и полевым применением.

• Глобальное соответствие: Сертификаты CE, UKCA и WRAS обеспечивают признание на международном рынке.

• Готовая настройка: Модифицированные профили дисков, характеристики покрытия и типы соединений доступны для OEM-проектов.

• Техническая экспертиза: Инженерная поддержка анализа приложений и системной интеграции

Вывод:

Благодаря инновационной U-образной конструкции диска и прочной конструкции из ковкого чугуна этот промышленный дроссельный клапан обеспечивает непревзойденную эффективность потока и надежность в системах водоснабжения, отопления, вентиляции и кондиционирования воздуха и технологических процессах по всему миру.
