Руководство по клапану бабочек Lug: Структура, принцип работы и ключевые функции

Клапаны для бабочек для жира играют решающую роль в системах контроля жидкости в таких отраслях, как обработка воды, нефть и газ, химическая обработка и HVAC. В отличие от стандартной пластины или концентрических клапанов бабочек, клапан бабочки Lug уникально разработан, чтобы обеспечить превосходную гибкость установки, надежное уплотнение и способность обрабатывать двунаправленное давление. Его структура, сочетание надежного корпуса в стиле Lug, точного клапана и эффективного механизма герметизации, делает его идеальным решением для трубопроводов, где обслуживание, долговечность и производительность имеют первостепенное значение. Понимание его структуры, принципа работы и ключевых функций позволяет инженерам и операторам выбирать правильный клапан для своей системы, обеспечивая плавную работу и долгосрочную эффективность.

Структура клапана бабочки

А Lug Butterfly Valve имеет четко определенную структуру, которая отличает ее от других типов клапанов. Его компоненты предназначены для беспрепятственной совместной работы, обеспечивая эффективное управление потоком и безопасное уплотнение.

Корпус клапана

Корпус клапана бабочки в густоне обычно изготовлен из нержавеющей стали, пластичного железа или углеродистой стали, обеспечивая прочность и коррозионную стойкость. Конструкция в стиле Lug включает резьбовые вставки (выдульки) вокруг корпуса клапана, позволяя его прикреплять непосредственно к фланцам трубопровода. В отличие от клапанов в стиле пластины, которые зажаты между фланцами, клапан бабочки Lug может быть установлен в конце линии (тупиковая служба), не требуя нисходящей поддержки, что делает его весьма универсальным для сложных макетов трубопровода.

Тело может быть покрыто или выстеное эпоксидной, резиновой или PTFE для повышения химической устойчивости и предотвращения коррозии, особенно в агрессивных или высокотемпературных жидкостях. Компактная форма и относительно легкий вес клапана облегчают обработку во время установки и уменьшают нагрузку на системы трубопроводов.

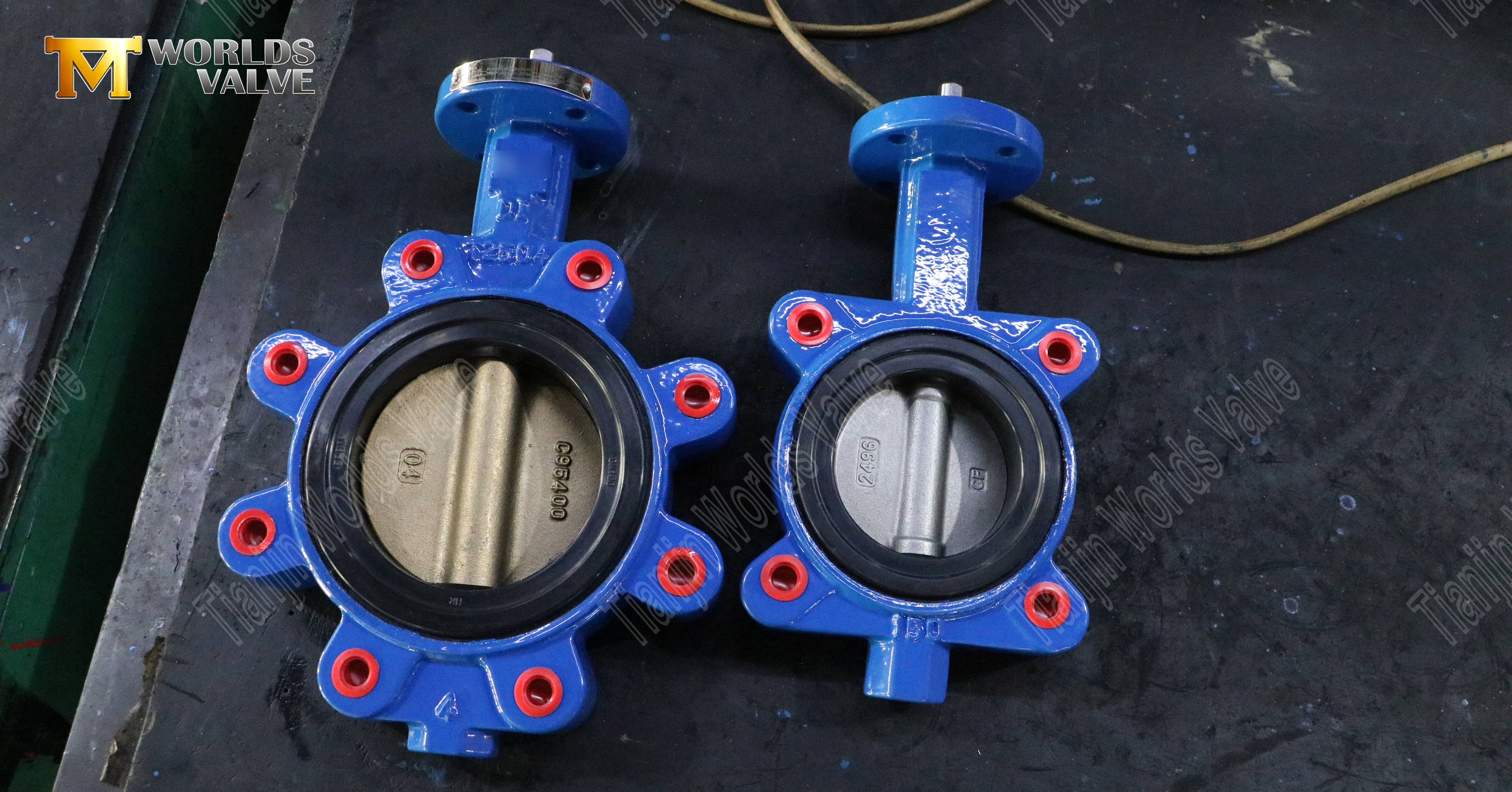

Клапан диск

Диск клапана является элементом управления потоком ключа. Обычно изготовленный из нержавеющей стали, алюминиевой бронзы или пластичного железа с покрытием, диск с прецизионным инженеристом для долговечности и плавной работы. Обработка поверхности, такая как электрополирование или твердое покрытие, улучшает устойчивость к износу и уменьшает трение во время открытия и закрытия.

Диск монтируется на стебле, который позволяет ему вращать 90 °, регулируя поток от полностью открытого до полностью закрытого. Диск может быть концентрическим (центрированным в корпусе клапана) или эксцентричным (смещением от центральной линии), что влияет на характеристики потока и производительность герметизации. Эксцентрические конструкции, такие как двойное или тройное смещение, уменьшают износ на уплотнении и обеспечивают более плотное отключение, даже в условиях высокого давления.

Сиденье клапана

Сиденье клапана обеспечивает герметичную поверхность, на которой закрывается диск. Материалы для сиденья варьируются в зависимости от применения и типа жидкости, включая EPDM, PTFE, NBR или металл для высокотемпературных или абразивных жидкостей.

Клапан бабочки Lug может предлагать двунаправленное уплотнение, что означает, что он может эффективно остановить поток в любом направлении. Эта функция особенно важна в трубопроводах, которые могут испытывать давление как вверх, так и вниз по течению источников. Правильный дизайн сиденья обеспечивает минимальную утечку, низкий рабочий моменты и длительный срок службы.

Методы действий

Клапан может работать вручную с помощью рычага или передачи или автоматизирована с использованием пневматических или электрических приводов. Ручные рычаги распространены в клапанах с небольшим диаметром, в то время как операторы передач используются для более крупных клапанов, требующих более высокого крутящего момента. Пневматические и электрические приводы позволяют дистанционное управление, интеграцию в автоматизированные системы и точное регулирование потока. Системы приведения в действие также могут включать индикаторы позиции или ограниченные переключатели, предоставляя операторам четкую обратную связь по состоянию клапана.

Рабочий принцип клапана бабочки

А Lug Butterfly Valve Работает путем вращения диска на 90 градусов вокруг оси стебля, обеспечивая простой, но высокоэффективный метод управления потоком жидкости. Когда диск выходит параллельно потоку, клапан полностью открыт, что позволяет жидкости проходить с минимальным сопротивлением и падением давления. И наоборот, когда диск перпендикулярно потоку, он твердо прижимает сиденье, полностью останавливая проход жидкости. Эта операция на четверть реферала делает клапаны бабочек быстрого использования, что особенно выгодно в ситуациях, требующих экстренного отключения или быстрого отклика в автоматизированных системах управления.

Однонаправленное и двунаправленное уплотнение

Определяющей особенностью клапана бабочки Lug является его способность обрабатывать двунаправленное давление. В отличие от клапанов в стиле пластины, которые полагаются на давление вверх по течению для поддержания герметизации, вытяжные клапаны могут выдержать давление как вверх, так и вниз по течению направлений. Эта возможность предотвращает обратное поток и позволяет устанавливать клапан на тупиковых участках трубопроводов или в ситуациях, требующих частичной изоляции системы. Диск равномерно прижимает сиденье клапана, создавая плотное уплотненное уплотнение даже в условиях высокого давления. Эта надежность делает клапаны бабочек, подходящими для критических применений при очистке воды, химической обработке и нефтяных трубопроводах.

Центральная линия против эксцентричных конструкций

Клапаны для бабочек люга бывают разных внутренних конфигураций, которые влияют на их работу и производительность:

• Центральная линия (концентрическая) клапаны: В этом дизайне диск сосредоточен в корпусе клапана. Центральные клапаны просты и надежны, что делает их подходящими для приложений низкого давления. Однако, поскольку диск постоянно связывается с сиденьем во время работы, сиденье может со временем испытывать более высокий износ.

• Эксцентричные клапаны (двойное или тройное смещение): В эксцентричных конструкциях диск смещен от центральной линии корпуса клапана. Это смещение уменьшает трение между диском и сиденьем во время открытия и закрытия, сводя к минимуму требования к крутящему моменту и износу. Конструкции двойного и тройного смещения улучшают производительность герметизации, повышают долговечность и идеально подходят для систем высокого давления или большого диаметром. Эти конструкции обеспечивают плотный отключение с минимальной утечкой при обеспечении более плавной работы.

Этот принцип работы позволяет протаскивать клапаны бабочек для достижения быстрой, эффективной и надежной работы, что делает их очень подходящими как для ручных, так и для автоматизированных промышленных систем.

Ключевые особенности клапана бабочки Lug

Несколько характеристик делают клапан бабочки Lug предпочтительным выбором в нескольких отраслях промышленности:

• Способность противостоять двунаправленному давлению: Клапан может обрабатывать давление как вверх, так и вниз по течению направлений, обеспечивая безопасную и надежную работу в трубопроводах, где происходят колебания давления. Эта функция необходима для тупиковых сценариев обслуживания и изоляции.

• Легкая установка и обслуживание: Резьбовые выступы разрешают установку без нарушения нисходящих трубопроводов, обеспечивая обслуживание или удаление клапана без выключения всей системы. Компактный и легкий дизайн дополнительно облегчает обработку, транспортировку и установку в ограниченных пространствах.

• Компактная и легкая конструкция: Тело в стиле Lug уменьшает размер и вес клапана по сравнению с другими типами клапанов эквивалентных рейтингов давления. Это сводит к минимуму нагрузку на трубопроводы, упрощает интеграцию и позволяет использовать в жестких пространствах, где другие клапаны могут быть непрактичными.

• Превосходная герметичная производительность: Правильно выбранные материалы, расширенные конструкции сидений и эксцентричные конфигурации обеспечивают отличную возможность отключения и долгосрочную надежность. Специализированные покрытия и материалы сидений повышают устойчивость к химической коррозии, изменениям температуры и истиранию, продление срока службы даже в суровых промышленных средах.

• Универсальные варианты активации: Lug Butterfly Claps можно управлять вручную с ручными рычагами или автоматизированы с использованием пневматических или электрических приводов. Эта универсальность обеспечивает интеграцию в различные системы управления, поддерживая применение в обработке воды, управлении сточными водами, нефтяными трубопроводами, химической обработке и производству электроэнергии.

В целом, комбинация эффективной эксплуатации квартала, двунаправленного герметизации, универсального вступления в действие и прочной конструкции делает клапаны бабочек, очень эффективное и надежное решение для современных систем промышленного трубопровода. Они обеспечивают гибкость, надежность и безопасность, необходимые для требования условий эксплуатации при минимизации проблем технического обслуживания и времени простоя.

Краткое содержание

А Lug Butterfly Valve является весьма надежным и универсальным выбором для систем управления промышленным потоком, сочетать долговечность, простоту установки и эффективную работу. Его корпус в стиле Lug, диск с точным инженером и высокопроизводительное сиденье обеспечивают превосходное герметичное и долгосрочное производительность, в то время как вращение диска в четверть режима позволяет быстро открываться и закрывать. Одиночное или двунаправленное уплотнение обеспечивает безопасность в различных условиях давления, а его компактный, легкий конструкция делает обслуживание простым. Ключевые преимущества, такие как гибкое применение и надежное строительство, делают клапан бабочки для жира идеальным для воды, нефти, газа и химического применения. Для инженеров и операторов, ищущих высококачественные клапаны, которые обеспечивают эффективность, надежность и сокращение простоя, Tianjin Worlds Valve Co., LtdПолем Предлагает подробную информацию о продукте, техническое руководство и прямую поддержку. Связывание с ними обеспечивает доступ к профессиональным консультациям и решающим решениям для продуманных бабочек для всех промышленных потребностей.
