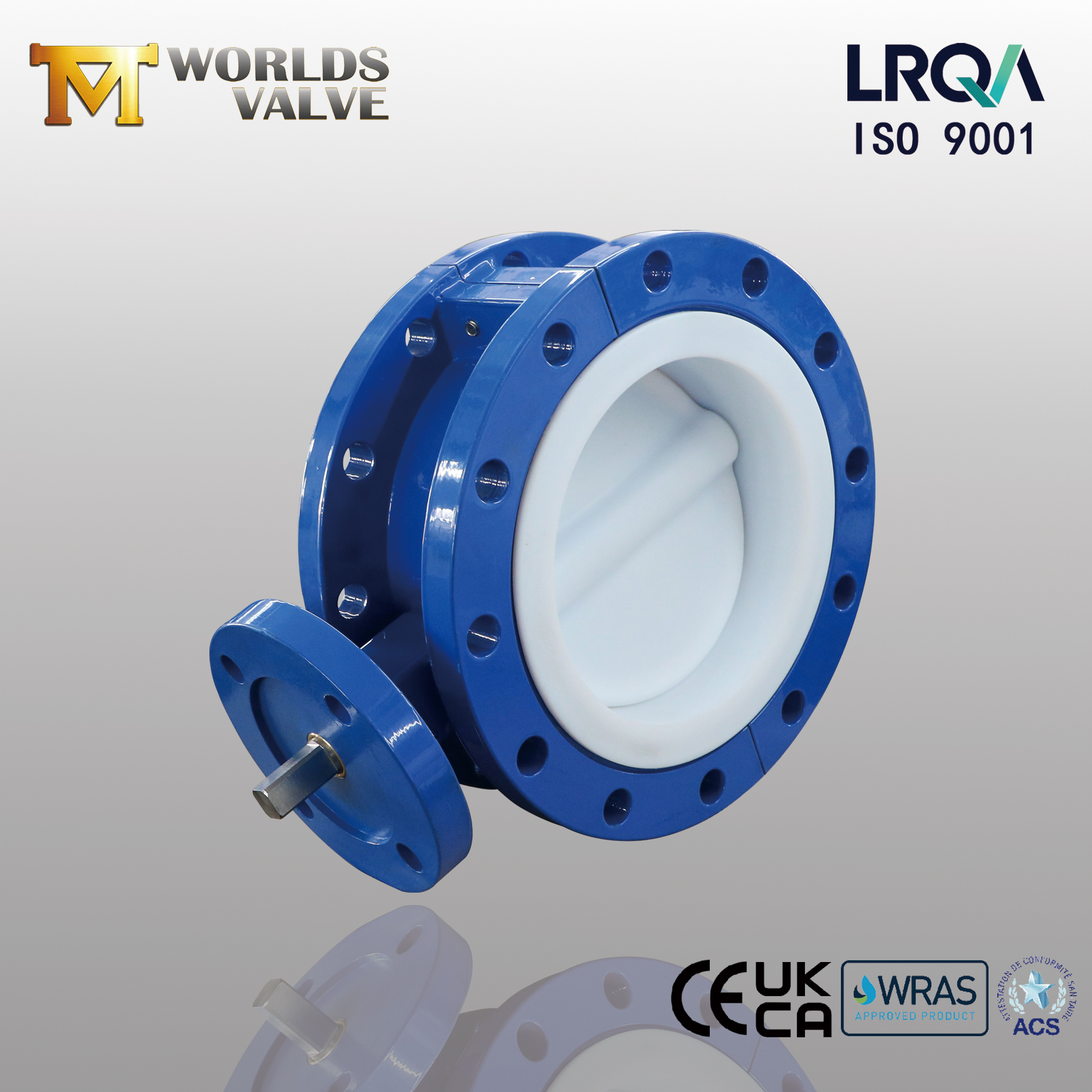

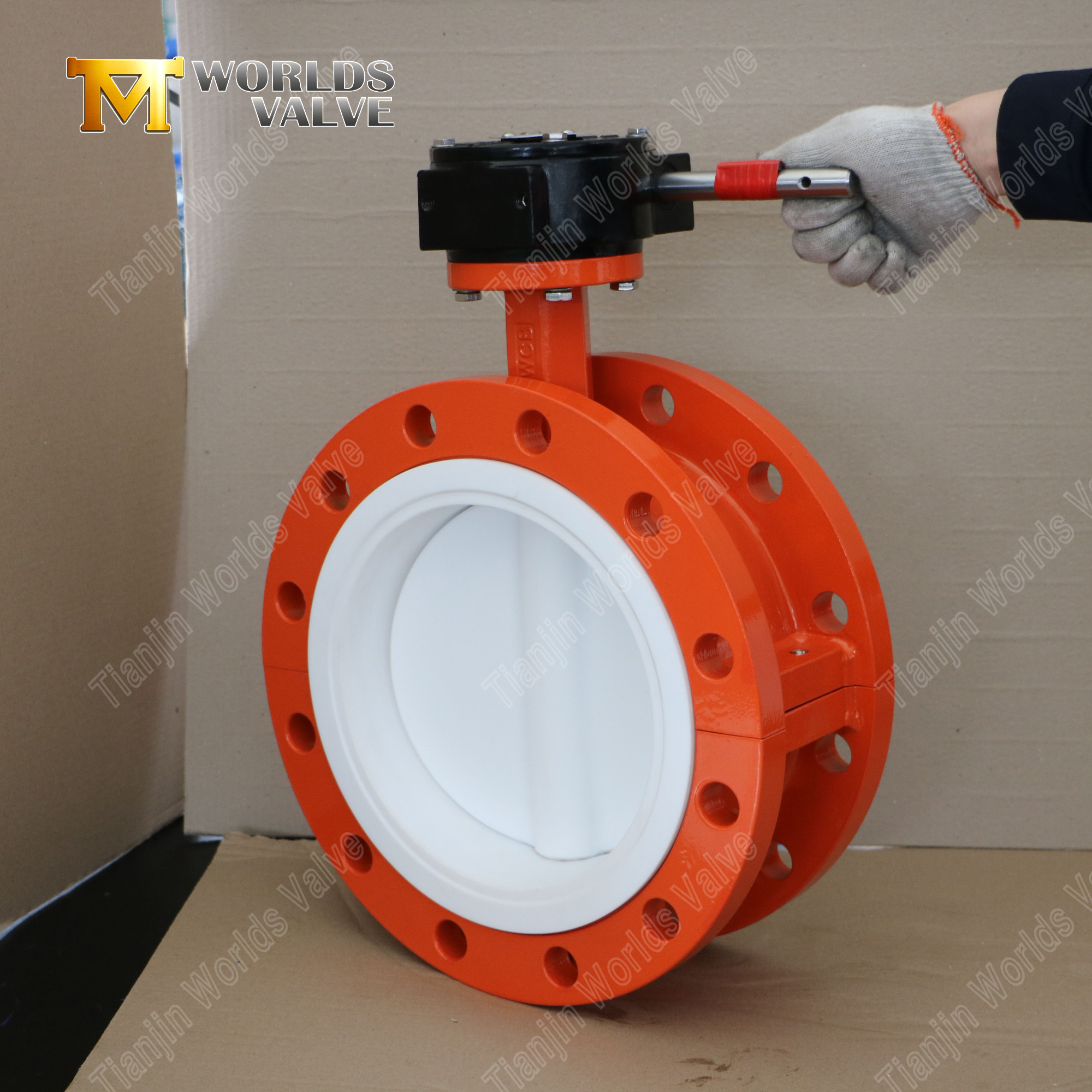

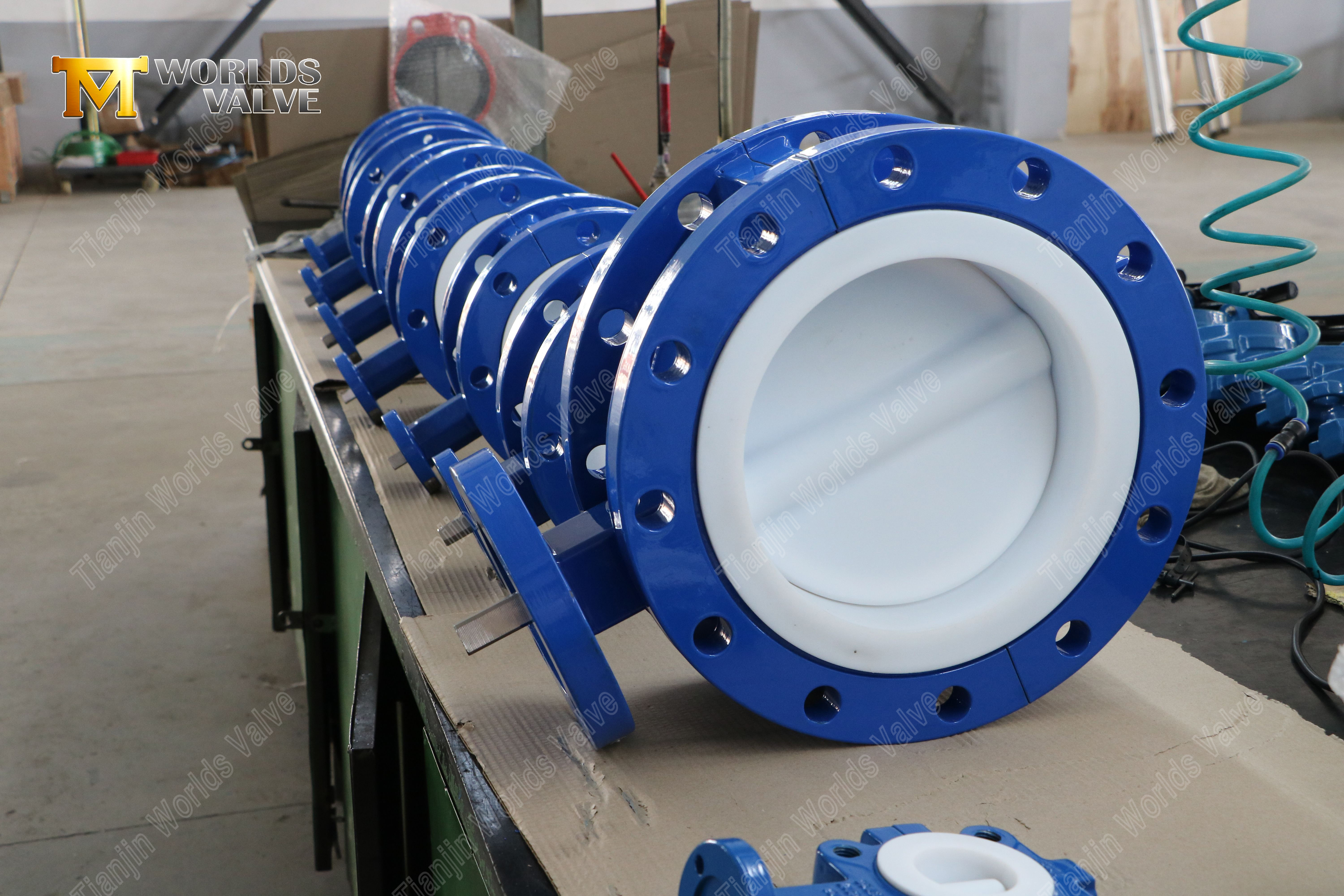

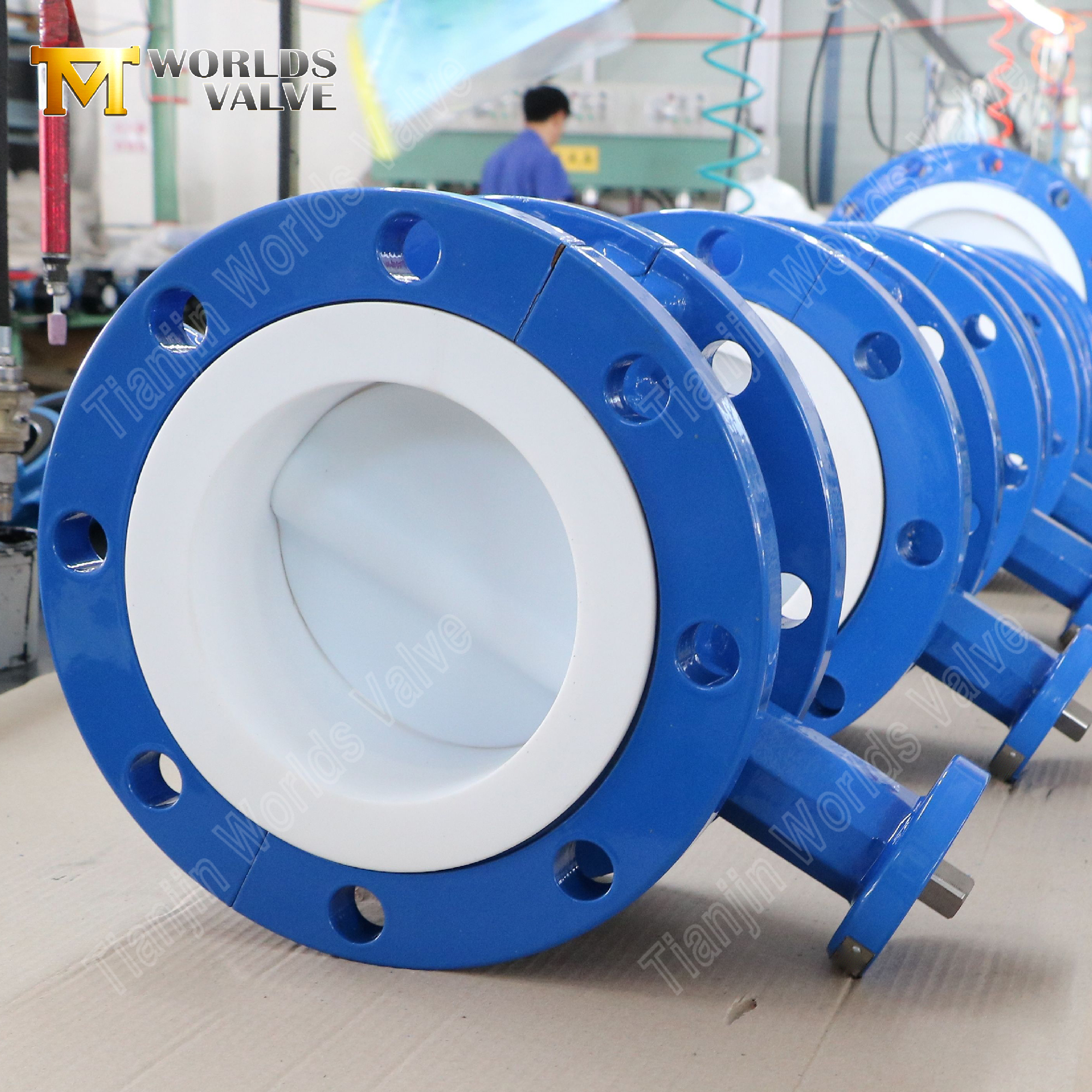

Фланцевые дисковые затворы с футеровкой из ПТФЭ | Превосходное решение для защиты от износа

Введение:

Фланцевые дисковые затворы с футеровкой из ПТФЭ, устойчивые к истиранию | Превосходное решение для защиты от износа

Tianjin Worlds Valve Co., Ltd. – сертифицированный производитель ISO 9001, CE, UKCA и WRAS

CBF04-TF01--Руководство по эксплуатации и техническому обслуживанию СКАЧАТЬ

Ключевые особенности:

1. Усиленная система футеровки из ПТФЭ

• Улучшенная конструкция толщины: Подкладка из ПТФЭ толщиной 3–4 мм в зонах повышенного износа обеспечивает превосходную стойкость к истиранию от твердых частиц с концентрацией до 40 %.

• Полная изоляция СМИ: Герметизация всего корпуса из ПТФЭ предотвращает контакт металла с абразивными и коррозийными средами.

• Температурная устойчивость: Сохраняет целостность футеровки при температуре от **-35℃ до 200℃** при непрерывной абразивной работе.



2. Надежность фланцевого соединения.

• Прочная конструкция фланца: Фланцы ANSI B16.5 класса 150# или DIN EN 1092-1 PN16 с усиленной конструкцией шейки.

• Безопасный монтаж: Зубчатые поверхности фланцев предотвращают выдавливание прокладки при колебаниях давления и вибрации.

• Доступ для обслуживания: Болтовое фланцевое соединение упрощает внутренний осмотр и замену компонентов.

3.Износостойкая конструкция

• Усиление зоны износа: Дополнительная толщина ПТФЭ по краям диска и в зонах контакта седла продлевает срок службы на 200 % по сравнению со стандартными клапанами с футеровкой.

• Конструкция отклонения частиц: Оптимизированная геометрия диска отводит абразивные частицы от важных уплотнительных поверхностей.

• Твердость поверхности: Футеровка из ПТФЭ с усиленным наполнителем обеспечивает твердость по Шору D 65 для повышенной износостойкости.

4. Передовая технология уплотнения

• Производительность с нулевой утечкой: Система седла ПТФЭ-ПТФЭ обеспечивает герметичное закрытие класса A по стандарту EN 12266-1.

• Конструкция с компенсацией истирания: Упругое седло из ПТФЭ сохраняет целостность уплотнения при износе.

• Пожаробезопасный вариант: Доступен с вторичными металлическими уплотнениями, соответствующими стандарту API 607, для аварийного отключения.

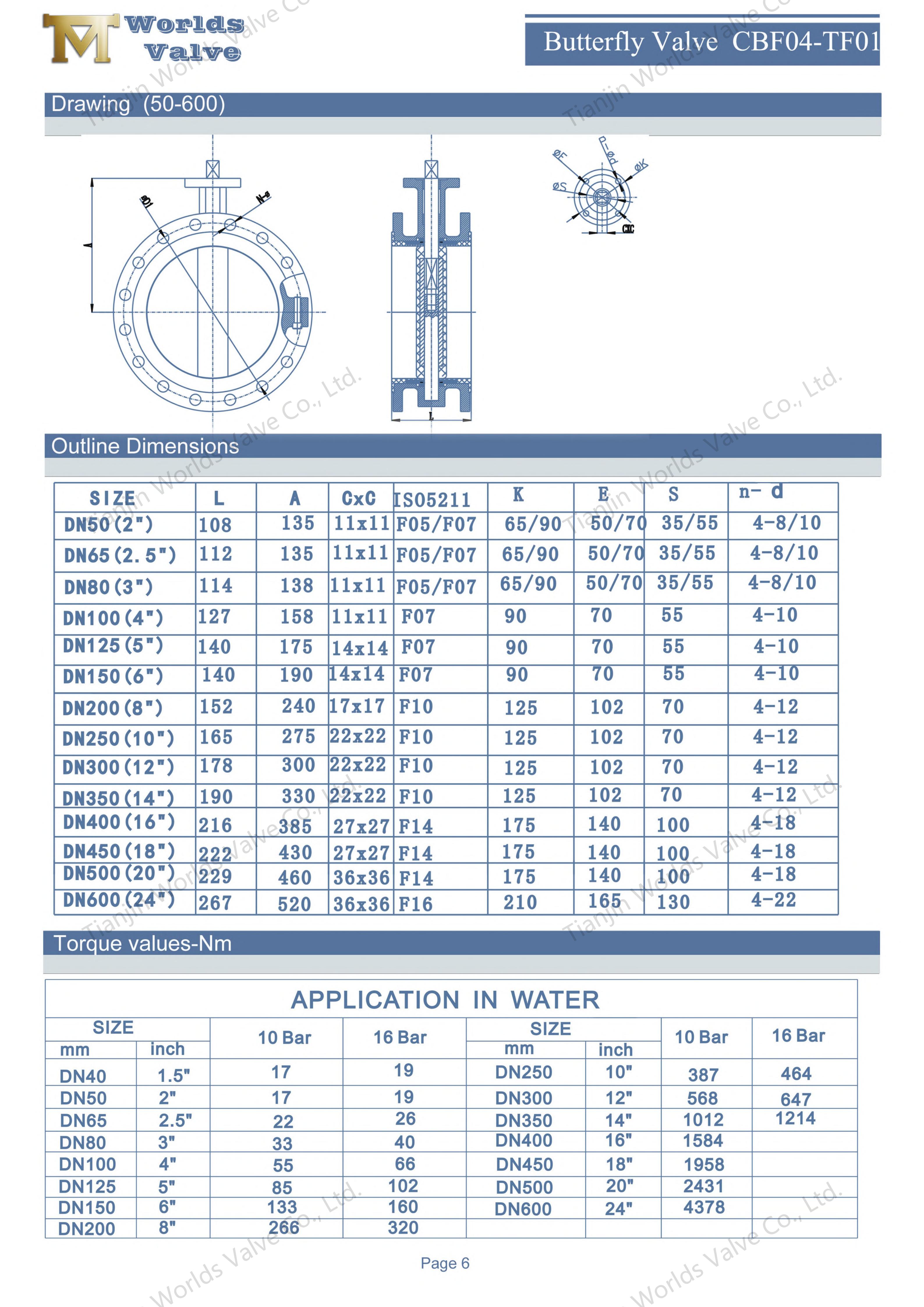

Технические параметры:

Основной материал:

Промышленные приложения

• Горное дело и переработка полезных ископаемых: Хвосты, переработка руды и транспортировка концентрата

• Химическая обработка: Абразивные химические суспензии, обработка катализаторов и производство пигментов

• Очистка сточных вод: Удаление песка, обработка шлама и контроль абразивных выбросов

• Производство электроэнергии: Шламовые системы ДДГ, обращение с золой и транспортировка золы

• Целлюлоза и бумага: Подготовка сырья, суспензий для нанесения покрытий и переработка вторичного волокна.

• Сталь и металлы: Шлам от накипи, линии удаления накипи и потоки абразивных отходов

Конкурентные преимущества

• Увеличенный срок службы: Усиленная футеровка из ПТФЭ в критических зонах износа обеспечивает в 2–3 раза больший срок службы при абразивной работе.

• Двойная защита: Комбинированная стойкость к истиранию и коррозии для самых сложных условий эксплуатации.

• Сокращенное обслуживание: Прочная и износостойкая конструкция сводят к минимуму время простоя и затраты на замену.

• Глобальное соответствие: Сертификаты CE, UKCA и WRAS обеспечивают признание на международных рынках.

• Пользовательское проектирование: Доступны специальные составы футеровок, профили толщины и повышенная износостойкость.

• Техническая экспертиза: Инженерная поддержка для анализа применения абразивов и решений по защите от износа

Вывод:

Эти фланцевые дроссельные затворы с футеровкой из ПТФЭ, специально разработанные для работы в условиях сильного абразивного и коррозионного воздействия, обеспечивают непревзойденную защиту от износа и надежность в горнодобывающей промышленности, химической обработке и промышленности, где стойкость к истиранию и коррозии имеют решающее значение.
