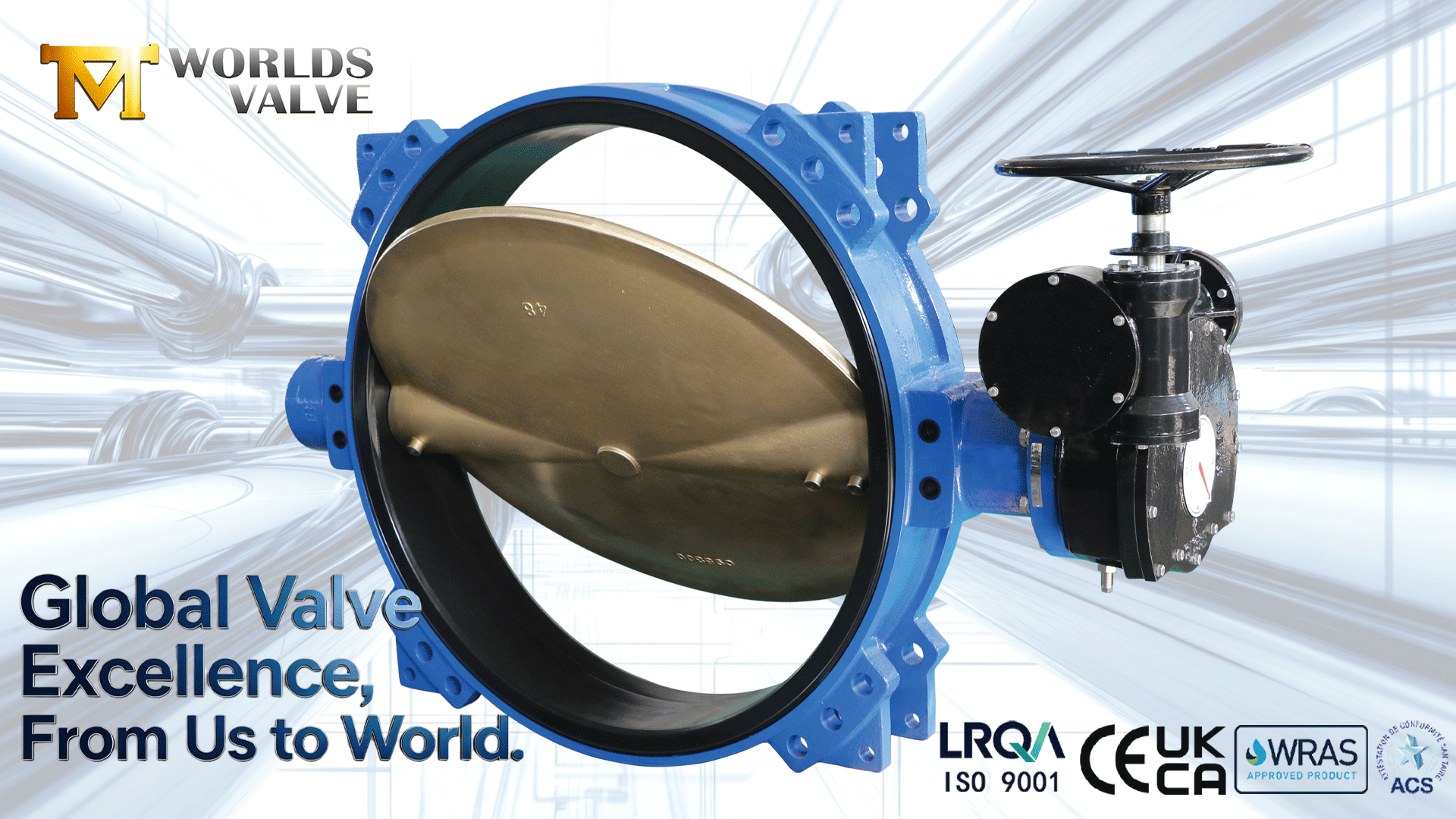

Что такое вафельный дроссельный клапан и как он работает?

Введение

Почему во многих промышленных системах используются межфланцевые дисковые затворы вместо клапанов более тяжелых типов? Компактная конструкция, быстрая работа и низкая стоимость установки делают его популярным выбором для современных трубопроводов. Пластинчатый дроссельный клапан управляет потоком посредством простого вращающегося на 90 градусов диска. Он работает в системах водоподготовки, отопления, вентиляции и кондиционирования, сточных вод и химической обработки.

В этой статье вы узнаете, как работает межфланцевый дроссельный клапан, его основные компоненты, преимущества, применение и как правильно выбрать клапан для различных условий эксплуатации.

Что такое межфланцевый дисковый затвор?

Определение межфланцевого дискового затвора

Межфланцевый дисковый затвор представляет собой компактный четвертьоборотный дисковый затвор, устанавливаемый между двумя фланцами трубы. Он контролирует, регулирует или перекрывает поток через вращающийся диск внутри корпуса клапана. Этот клапан используется во многих промышленных системах, поскольку он обеспечивает быструю работу и компактную установку.

В отличие от более крупных конструкций клапанов, дисковый затвор межфланцевого типа крепится болтами или резьбовыми шпильками, проходящими через фланцы трубопровода. Такая конструкция снижает общий вес и упрощает установку в компактных трубопроводных системах. Это также помогает снизить затраты на транспортировку и техническое обслуживание.

Tianjin Worlds Valve производит дисковые затворы пластинчатого типа для систем водоочистки, отопления, вентиляции и кондиционирования, сточных вод и промышленных систем управления расходом. Различные материалы корпуса, седла и варианты привода позволяют клиентам выбирать подходящие решения для различных условий работы.

Ключевые характеристики конструкции межфланцевого дискового затвора

Конструкция межфланцевого дискового затвора ориентирована на компактную установку и эффективное управление потоком. По сравнению с более тяжелыми типами клапанов, в нем используется более легкая конструкция корпуса и меньше внутренних компонентов. Это упрощает монтаж и снижает общую нагрузку на трубопроводы в промышленных системах.

Компактная структура

Межфланцевый дроссельный клапан устанавливается непосредственно между двумя фланцами трубы. Его тонкий дизайн корпуса помогает сэкономить место при установке в тесных трубопроводах. Многие предприятия выбирают эту конструкцию, поскольку она снижает общий вес системы и упрощает прокладку трубопроводов.

Быстрый четвертьоборотный режим

Клапан работает посредством простого поворота на 90 градусов. Операторы могут быстро открывать или закрывать клапан во время повседневной работы или в ситуациях аварийного отключения. Эта конструкция повышает эффективность систем водоочистки, систем отопления, вентиляции и кондиционирования и промышленных трубопроводов.

Гибкие варианты материалов

Tianjin Worlds Valve предлагает различные комбинации материалов корпуса, диска, вала и седла. Распространенные варианты включают ковкий чугун, нержавеющую сталь, EPDM, NBR и PTFE. Эти материалы помогают улучшить коррозионную стойкость, характеристики уплотнения и срок службы в различных условиях работы.

Надежное управление потоком

Межфланцевые дисковые затворы подходят как для запирания, так и для регулирования расхода. Конструкция вращающегося диска позволяет плавно контролировать движение жидкости внутри трубопровода. Низкая потеря давления также помогает поддерживать эффективную работу системы.

Как работает межфланцевый дисковый затвор?

Объяснение работы четвертьоборота

Межфланцевый дроссельный клапан работает с помощью простого четвертьоборотного механизма. Диск внутри клапана вращается всего на 90 градусов, чтобы контролировать поток жидкости. Такое быстрое движение позволяет легко эксплуатировать дисковый затвор в промышленных трубопроводных системах. Многие предприятия используют его, поскольку операторы могут быстро открывать или закрывать клапан во время нормальной работы или в ситуациях аварийного отключения.

Когда диск остается параллельным направлению потока, среда свободно проходит через трубопровод. Как только диск поворачивается перпендикулярно потоку, клапан закрывается и перекрывает трубопровод. Операторы также могут останавливать диск под промежуточными углами для дросселирования и регулирования потока.

• Полностью открытая позиция

В открытом положении диск выравнивается по потоку трубопровода. Это позволяет жидкости или газу эффективно перемещаться по системе. Потеря давления остается относительно низкой по сравнению со многими традиционными типами клапанов.

• Частично открытая позиция

Во время работы диск может останавливаться под разными углами. Это помогает регулировать скорость потока внутри трубопровода. Многие системы отопления, вентиляции и кондиционирования воздуха и очистки воды используют эту функцию для балансировки потока.

• Полностью закрытая позиция

Диск плотно прижимается к седлу клапана. Это создает герметизирующий барьер внутри корпуса клапана. Правильная герметизация помогает уменьшить утечки и повышает надежность системы.

Основные компоненты и их функции

Несколько внутренних компонентов обеспечивают плавную работу дискового затвора. Каждая деталь обеспечивает контроль потока, герметизацию и долговременную надежность внутри трубопроводной системы. Tianjin Worlds Valve производит дисковые затворы с использованием различных комбинаций материалов для различных промышленных применений.

Корпус клапана

Корпус клапана удерживает все внутренние компоненты вместе. Он устанавливается непосредственно между двумя фланцами трубы и обеспечивает компактную установку. Легкая конструкция кузова также снижает общую нагрузку на трубопровод.

Диск

Диск является основным элементом регулирования потока внутри поворотного затвора. Во время работы он вращается, открывая, закрывая или регулируя поток жидкости. Различные материалы дисков повышают устойчивость к коррозии и долговечность.

Стебель или вал

Вал соединяет привод с диском. Когда привод движется, вал передает вращательное усилие на диск. Прочные материалы вала помогают поддерживать стабильную работу под давлением.

Сиденье

Седло образует уплотнительную поверхность между диском и корпусом клапана. Мягкие материалы седла улучшают характеристики уплотнения и снижают риск утечек. EPDM, NBR, VITON и PTFE остаются распространенными вариантами для различных типов материалов.

Привод или ручка

Операторы управляют клапаном с помощью ручных рукояток, червячных передач, пневматических или электрических приводов. Tianjin Worlds Valve предлагает варианты ручного, электрического и пневматического управления для различных требований автоматизации.

Процесс уплотнения внутри межфланцевого дискового затвора

Герметизирующие характеристики остаются одной из наиболее важных частей работы межфланцевых дисковых затворов. Когда клапан закрывается, вращающийся диск плотно прижимается к поверхности седла. Этот контакт помогает блокировать движение жидкости по трубопроводу.

Различные материалы седла улучшают характеристики уплотнения в различных условиях работы:

• Сиденья из EPDM

Подходит для систем водоснабжения, трубопроводов HVAC и общепромышленного обслуживания. Они обеспечивают хорошую гибкость и стабильность уплотнения.

• Сиденья из NBR

Часто выбирается для применений, связанных с маслом и системами сжатого воздуха. Они обладают хорошей устойчивостью к некоторым средам на основе нефти.

• Седла из ПТФЭ

ПТФЭ хорошо работает в агрессивных химических средах. Во многих системах химической обработки используются конструкции дисковых затворов с футеровкой из ПТФЭ для повышения коррозионной стойкости.

• Сиденья ВИТОН

Эти седла более эффективно справляются с более высокими температурами и агрессивными средами. Они обычно используются в сложных промышленных условиях.

Правильный зажим фланца также влияет на стабильность уплотнения. Неравномерная затяжка болтов может снизить эффективность уплотнения или создать точки утечки. При выборе клапана многие клиенты уделяют особое внимание предотвращению утечек, совместимости сред и долгосрочной надежности.

Контроль потока и потеря давления

Даже в полностью открытом состоянии диск остается внутри пути потока. Тем не менее, межфланцевые дисковые затворы по-прежнему сохраняют эффективную производительность потока благодаря своей обтекаемой внутренней конструкции. Многие промышленные системы предпочитают их, поскольку они сочетают в себе компактную структуру и хорошую пропускную способность.

Несколько эксплуатационных преимуществ повышают эффективность системы:

• Низкая потеря давления

Конструкция клапана обеспечивает плавное прохождение среды. Уменьшенный перепад давления помогает повысить эффективность откачки и снизить потребление энергии.

• Эффективное регулирование потока

Операторы могут контролировать поток, регулируя угол диска. Это делает дисковый затвор подходящим для дросселирования в системах водоподготовки и отопления, вентиляции и кондиционирования воздуха.

• Высокая пропускная способность

Межфланцевые дисковые затворы поддерживают большие объемы потока по сравнению с их компактными размерами. Это помогает уменьшить пространство для установки, сохраняя при этом эффективность трубопровода.

• Улучшена производительность системы

Стабильный контроль потока обеспечивает более безопасную и надежную промышленную эксплуатацию. Эффективная работа клапана также может снизить затраты на долгосрочное обслуживание.

Бесфланцевые дисковые затворы Tianjin Worlds Valve рассчитаны на низкие потери давления и высокие значения Kv/Cv. Эти функции помогают повысить эффективность потока в системах водоснабжения, очистных сооружениях, трубопроводах систем отопления, вентиляции и кондиционирования, а также в системах химической обработки.

Преимущества, применение и сравнение межфланцевых дисковых затворов

Основные преимущества вафельного дроссельного клапана

Межфланцевый дисковый затвор остается популярным, поскольку он сочетает в себе компактную конструкцию и эффективную работу. Многие промышленные предприятия выбирают этот тип дроссельной заслонки для систем водоснабжения, трубопроводов систем отопления, вентиляции и кондиционирования, а также для общего управления технологическими процессами. Его легкий корпус также упрощает установку в местах с большим количеством трубопроводов.

• Компактный и компактный дизайн

Клапан устанавливается непосредственно между двумя фланцами трубы без больших удлинений корпуса. Это помогает сэкономить место для установки в механических помещениях и на промышленных предприятиях. Многие инженеры предпочитают его для компактных трубопроводных систем.

• Легкая и экономичная конструкция

По сравнению с более тяжелыми конструкциями клапанов дисковые затворы пластинчатого типа уменьшают вес при транспортировке и расход материала. Меньший вес установки также может снизить требования к опорам трубопровода. Это помогает снизить общие затраты на проект.

• Быстрый четвертьоборотный режим

Для открытия или закрытия клапану требуется поворот всего на 90 градусов. Операторы могут быстро реагировать во время регулировки расхода или аварийного отключения. Это повышает эффективность работы многих промышленных систем.

• Простое обслуживание и надежная герметизация

Внутренняя структура остается относительно простой по сравнению со многими традиционными клапанами. Правильный выбор седла и установка фланца помогают поддерживать стабильные характеристики двунаправленного уплотнения. Tianjin Worlds Valve предлагает варианты седел из EPDM, NBR, PTFE и VITON для различных условий среды.

Распространенное применение межфланцевых дисковых затворов

Межфланцевые дисковые затворы работают во многих промышленных средах, поскольку обеспечивают эффективное управление потоком и компактную установку. Простота эксплуатации делает их пригодными как для ручных, так и для автоматизированных систем. Многие отрасли также предпочитают их, поскольку обслуживание остается относительно простым.

Несколько распространенных приложений включают в себя:

• Системы водоснабжения и водоотведения

На муниципальных и промышленных водопроводах часто используются пластинчатые дисковые затворы для перекрытия и регулирования расхода. Их компактная конструкция хорошо работает в подземных условиях или на ограниченных площадках.

• Очистные сооружения

Системы очистки сточных вод требуют надежного и простого в обслуживании оборудования для регулирования расхода. Коррозионностойкие материалы седла и диска повышают долгосрочную надежность в таких условиях.

• Системы ОВиК и противопожарной защиты

В системах отопления, вентиляции и кондиционирования воздуха поворотные заслонки используются для балансировки и изоляции потока внутри трубопроводов охлаждения и отопления. Системы противопожарной защиты также выигрывают от быстрого срабатывания клапанов и компактной установки.

• Применение в химической промышленности и морской воде

Дисковые затворы с футеровкой из ПТФЭ хорошо работают в агрессивных средах. Tianjin Worlds Valve производит дроссельные заслонки для химической обработки, систем морской воды, опреснительных установок и систем очистки сточных вод.

Многие промышленные предприятия также используют пластинчатые дисковые затворы в пищевой промышленности, горнодобывающей промышленности, бумажных фабриках и общих технологических трубопроводах. Различные комбинации материалов помогают клиентам подобрать клапан в соответствии с требованиями к давлению, температуре и среде.

Межфланцевый дисковый клапан и дисковый клапан с проушинами

Межфланцевые дисковые затворы и дисковые затворы с проушинами имеют схожие принципы работы, но конструкции их установки различаются. Межфланцевый дроссельный клапан удерживается между двумя фланцами с помощью длинных болтов или шпилек с резьбой. В дроссельной заслонке с проушинами используются резьбовые вставки или выступы вокруг корпуса клапана.

• Преимущества пластинчатого типа

Межфланцевые дисковые затворы обычно стоят дешевле и требуют меньше места для установки. Их легкая конструкция упрощает транспортировку и монтаж трубопроводов. Многие предприятия выбирают их для общепромышленного обслуживания и экономически чувствительных проектов.

• Преимущества типов наконечников

Поворотные затворы с проушинами могут облегчить разборку трубопровода в некоторых системах. Некоторые установки также используют их для тупиковых условий эксплуатации. Их часто выбирают для приложений, требующих большей гибкости обслуживания.

Межфланцевый поворотный клапан и фланцевый поворотный клапан

Фланцевый дроссельный клапан включает в себя встроенные фланцы, являющиеся частью корпуса клапана. Такая конструкция создает более прочное и тяжелое монтажное соединение. Межфланцевый дисковый затвор, напротив, устанавливается между отдельными фланцами трубы и имеет более компактную конструкцию корпуса.

• Компактность и вес

Вафельные дисковые затворы обычно меньше и легче. Это помогает снизить сложность установки и сэкономить место на трубопроводе. По этой причине многие компактные системы предпочитают установку пластинчатого типа.

• Разница в стоимости установки и стоимости

Фланцевые дисковые затворы могут потребовать больше места для установки и более высоких материальных затрат. Межфланцевые дисковые затворы часто снижают затраты на установку в системах среднего давления и стандартных промышленных трубопроводах.

• Рекомендации по применению

Фланцевые дисковые затворы могут лучше работать на крупных трубопроводах или в сложных условиях установки. Межфланцевые дисковые затворы остаются популярными для очистки воды, систем отопления, вентиляции и кондиционирования, очистки сточных вод и общего регулирования промышленных потоков.

Клиенты обычно выбирают правильный тип дискового затвора в зависимости от давления в трубопроводе, размера трубы, совместимости сред, схемы установки и требований к долгосрочному техническому обслуживанию.

Как правильно выбрать межфланцевый дисковый затвор

Сопоставьте клапан со средой

Выбор правильного дискового затвора начинается с понимания рабочей среды внутри трубопровода. Различные жидкости по-разному влияют на уплотнительные материалы и внутренние компоненты. Правильное сочетание материалов помогает улучшить характеристики уплотнения и продлевает срок службы клапана.

• Вода, воздух и общее обслуживание

Седла из EPDM и NBR обычно используются в системах водоснабжения, трубопроводах систем отопления, вентиляции и кондиционирования, а также в общепромышленных объектах. Они обеспечивают стабильные характеристики уплотнения и хорошую гибкость во время работы. Во многих стандартных применениях поворотных дисковых затворов используются эти материалы седла, поскольку они остаются экономичными и надежными.

• СМИ, связанные с нефтью

Седла из NBR могут работать лучше в средах, связанных с маслом, в зависимости от совместимости сред. Они обладают хорошей устойчивостью к некоторым жидкостям на нефтяной основе и системам сжатого воздуха. Надлежащие проверки совместимости остаются важными перед окончательным выбором клапана.

• Коррозионные химикаты и среды высокой чистоты

Седла из ПТФЭ и дисковые затворы с полной футеровкой из ПТФЭ обеспечивают более высокую коррозионную стойкость в системах химической обработки. Данные конструкции помогают защитить внутренние металлические поверхности от агрессивных сред. Tianjin Worlds Valve производит дисковые затворы с полной футеровкой из ПТФЭ для сложных промышленных условий, таких как химические заводы, системы морской воды и очистные сооружения.

Проверьте требования к давлению, температуре и размеру

Рабочее давление, рабочая температура и размер трубы напрямую влияют на производительность и безопасность клапана. Прежде чем выбирать дисковый затвор, инженеры должны тщательно проверить состояние трубопровода. Неправильный размер или номинальное давление могут снизить эффективность уплотнения и сократить срок службы клапана.

Всегда следует учитывать несколько важных факторов выбора:

• Давление в трубопроводе

Номинальное давление клапана должно соответствовать рабочему давлению трубопроводной системы. Для применений с более высоким давлением могут потребоваться более прочные материалы корпуса и усиленные уплотнительные конструкции.

• Температура среды

Материалы сидений по-разному реагируют на изменение температуры. EPDM, NBR, PTFE и VITON поддерживают разные рабочие диапазоны. Высокие температуры могут со временем повредить неподходящие материалы сидений.

• Расход и размер трубы

Размер клапана влияет на пропускную способность и потерю давления внутри системы. Поворотные затворы слишком большого или меньшего размера могут снизить эффективность работы.

• Стандарт фланца и условия установки

Размеры фланцев должны соответствовать стандарту присоединения трубопровода. При выборе также следует учитывать пространство для установки, вибрацию, влажность и условия окружающей среды.

Tianjin Worlds Valve производит межфланцевые дисковые затворы с различными номинальными значениями давления и диапазонами размеров в зависимости от модели продукта. Это помогает клиентам выбрать подходящую арматуру для систем водоочистки, сетей отопления, вентиляции и кондиционирования, трубопроводов сточных вод и промышленных процессов.

Выберите нужные материалы корпуса, диска, вала и седла

Выбор материала играет важную роль в работе межфланцевого дроссельного клапана. Различные материалы влияют на коррозионную стойкость, надежность уплотнения, устойчивость к давлению и требования к техническому обслуживанию. Правильное сочетание материалов помогает улучшить долгосрочную стабильность работы.

• Материалы корпуса клапана

Ковкий чугун и чугун остаются распространенным выбором для общепромышленного использования. Нержавеющая сталь повышает коррозионную стойкость в агрессивных средах. Углеродистая сталь и алюминиевая бронза также могут быть выбраны для применения в условиях особого давления или морской воды.

• Материалы диска

Материалы дисков должны противостоять износу, давлению и коррозии во время эксплуатации. Диски из нержавеющей стали хорошо работают в агрессивных системах, а диски из ковкого чугуна остаются экономически эффективными для общих условий эксплуатации.

• Материалы вала

Вал передает рабочее усилие на диск во время вращения клапана. Валы из нержавеющей стали обеспечивают хорошую коррозионную стойкость и механическую прочность. Прочные материалы вала повышают стабильность работы при многократном использовании.

• Материалы сиденья

Материалы седла напрямую влияют на эффективность уплотнения. EPDM, NBR, PTFE и VITON поддерживают разные среды и температурные диапазоны. Правильный выбор седла помогает снизить риск утечек и повысить долговечность клапана.

Заключение

Межфланцевый дроссельный клапан обеспечивает компактную установку, быструю работу и надежный контроль расхода для многих промышленных систем. Правильный выбор материала и седла улучшает характеристики уплотнения и увеличивает срок службы. Tianjin Worlds Valve предлагает решения в виде пластинчатых дисковых затворов для очистки воды, систем отопления, вентиляции и кондиционирования, сточных вод, химической обработки и агрессивных сред благодаря гибким вариантам материалов и надежной производственной поддержке.
