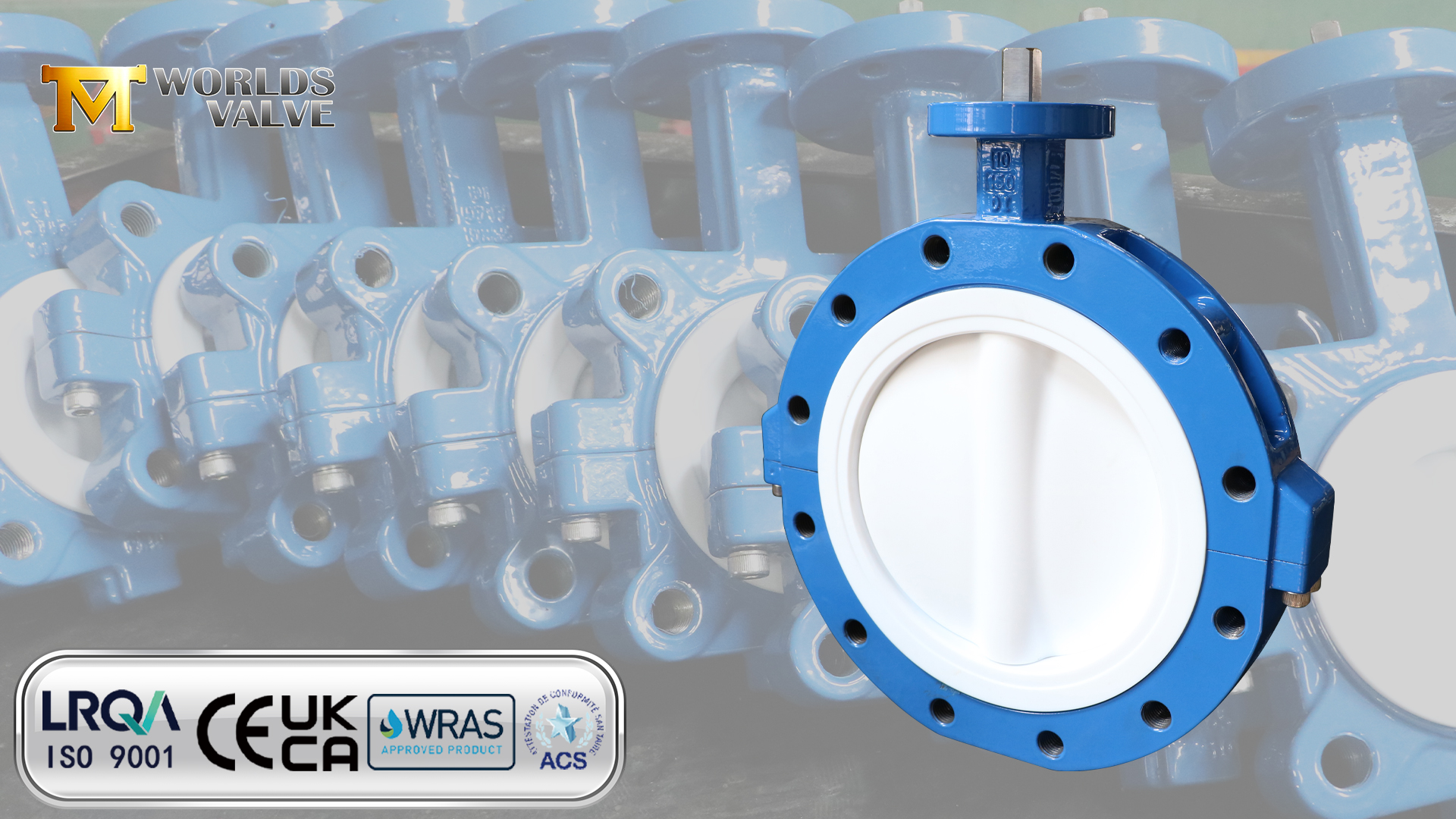

10-дюймовый дроссельный клапан с проушинами из ПТФЭ — нулевой металлический контакт, максимальная коррозионная стойкость

Введение:

Персонализация: Все материалы, размеры и номинальное давление могут быть изменены в соответствии с требованиями заказчика

Тип: CBF04-TL01--Каталог продукции

Ключевые особенности и преимущества:

1. Полная инкапсуляция из ПТФЭ – нулевой контакт с металлом

• Полная металлическая изоляция. И седло, и диск полностью герметизированы первичным ПТФЭ, что гарантирует отсутствие контакта металлических поверхностей с технологической средой. Это полностью исключает риски коррозии, точечной коррозии и загрязнения.

• Непревзойденная химическая стойкость — ПТФЭ выдерживает диапазон pH от 0 до 14, устойчив к 98% серной кислоте, соляной кислоте (концентрация ≤30%), хлору, каустической соде и практически всем органическим растворителям.

• Герметичное закрытие — седло и диск из ПТФЭ создают упругий уплотняющий интерфейс, который обеспечивает герметичное закрытие, сертифицированное по стандарту API 598, с нулевой утечкой даже в сложных условиях эксплуатации.

2. Конструкция с наконечниками – структурная целостность и бессрочное обслуживание

• Независимый монтаж на трубопроводе. Резьбовые проушины на корпусе клапана позволяют независимо привинчивать каждую сторону к фланцам трубы. Это обеспечивает возможность тупиковой эксплуатации — клапан можно установить в конце трубопровода или использовать для изоляции участка для технического обслуживания.

• Упрощенное обслуживание. Клапан можно снять с одной стороны без сброса давления или остановки всего трубопровода. Это важное преимущество на химических заводах, где простои обходятся дорого.

• Превосходная жесткость. Конструкция наконечников обеспечивает большую структурную прочность, чем пластинчатые типы, выдерживая напряжение в трубе, вибрацию и тепловое расширение.

3. Материал корпуса – ковкий чугун (GGG40)

• Высокая прочность — ковкий чугун обладает примерно в два раза большей прочностью на разрыв, чем серый чугун, обеспечивая надежную работу при скачках давления.

• Ударопрочность – структура шаровидного графита выдерживает механические удары и вибрацию трубопровода.

• Защита от коррозии–В сочетании со стандартным эпоксидным покрытием (минимум 250 мкм) корпус устойчив к атмосферной коррозии в химических средах.

4. Седло из ПТФЭ – инертное и долговечное

• Химически инертен – ПТФЭ не вступает в реакцию практически со всеми промышленными химикатами, что делает его предпочтительным материалом для агрессивных и высокочистых условий эксплуатации.

• Широкий температурный диапазон–Сохраняет герметизирующие свойства от -50 ℃ до +200 ℃.

• Низкое трение – низкий коэффициент трения ПТФЭ обеспечивает плавную работу диска и снижение крутящего момента привода.

5. Диск с инкапсулированной ПТФЭ — полная защита

• Полная герметизация. Сердечник из ковкого чугуна полностью герметизирован PTFE, что обеспечивает нулевое воздействие металла на технологическую жидкость.

• Устойчивость к коррозии–слой ПТФЭ защищает диск от химического воздействия, значительно продлевая срок службы.

• Стерильная целостность — непористая поверхность из ПТФЭ предотвращает загрязнение, что делает его пригодным для применения в фармацевтической и пищевой промышленности.

Типичные приложения

Поворотные затворы с выступами из ПТФЭ разработаны для критически важных применений, требующих отсутствия контакта с металлом, устойчивости к коррозии и стерильной целостности:

Гарантия качества и сертификаты

Каждый дроссельный клапан с проушинами из ПТФЭ проходит строгий контроль качества на нашем сертифицированном по стандарту ISO 9001:2015 предприятии, сертифицированном LRQA:

• 100% испытание под давлением (корпус и седло) в соответствии с API 598 – с сертифицированным герметичным затвором.

• Испытание электрической искрой напряжением 30 кВ — проверка целостности футеровки из ПТФЭ с нулевым проникновением.

• Проверка размеров по утвержденным чертежам.

• Проверка материала с помощью отслеживаемых сертификатов заводских испытаний (MTC).

Ключевые сертификаты:

ISO 9001:2015–Система менеджмента качества (сертифицирована LRQA)

CE–Соответствие требованиям безопасности ЕС

UKCA– оценка соответствия Великобритании

WRAS– одобрение питьевой воды в Великобритании

ACS–французский сертификат здоровья

DNV / ABS–Морской сертификат

Проектирование и производство соответствуют ASME B16.34, API 609 и API 598.

Почему стоит выбрать Tianjin Worlds Valve?

Преимущества и что это значит для вас:

• Качество, сертифицированное LRQA－Наш сертификат ISO 9001:2015 выдан LRQA, всемирно признанным органом по сертификации, что демонстрирует нашу приверженность постоянному совершенствованию и управлению рисками.

• Первичный ПТФЭ, никогда не перерабатываемый－Мы используем 100% первичный ПТФЭ для всех облицовок и герметиков — никогда не перерабатываемые материалы — обеспечивая максимальную чистоту, химическую стойкость и механическую целостность.

• Специалисты по футеровке из ПТФЭ－Мы имеем большой опыт производства дроссельных заслонок с футеровкой из ПТФЭ для химической, фармацевтической и полупроводниковой промышленности по всему миру.

• Более 19 лет опыта экспорта－Отлаженная логистика и послепродажная поддержка в более чем 50 стран, включая Европу, Америку, Ближний Восток и Юго-Восточную Азию.

• Полная индивидуализация－От DN50 до DN900, любой стандарт фланца (ANSI, DIN, JIS, BS), любой цвет покрытия (RAL), любой привод – мы изготовим по вашим спецификациям.

• 100% отслеживаемость－Каждый клапан поставляется с сертификатами на материалы и протоколами испытаний под давлением – без исключений.

• Быстрый поворот－Выделенный менеджер проекта; типичное время выполнения 15–40 дней. Посещение фабрик в Тяньцзине приветствуется.

Свяжитесь с нами — настройте свой клапан с тефлоновой футеровкой сегодня

Нужна ли вам эта 10-дюймовая конфигурация класса 150, другой размер, автоматическое срабатывание или полный комплект клапанов для крупномасштабного химического проекта — мы готовы изготовить клапан по вашим спецификациям.

Просто отправьте нам:

• Требуемый размер и номинальное давление

• Тип среды, температура и концентрация

• Предпочтительный материал корпуса (ковкий чугун, углеродистая сталь, нержавеющая сталь и т. д.)

• Тип привода (ручной, червячный, электрический, пневматический, гидравлический)

• Фланец стандартный и сверлильный (ANSI, DIN, JIS, BS)

• Целевое количество и порт назначения

Наша команда ответит в течение 24 часов и предоставит ценовое и техническое предложение.

Мы также приветствуем посещение завода — приезжайте и посмотрите, как мы производим ваши клапаны в Тяньцзине, Китай.
