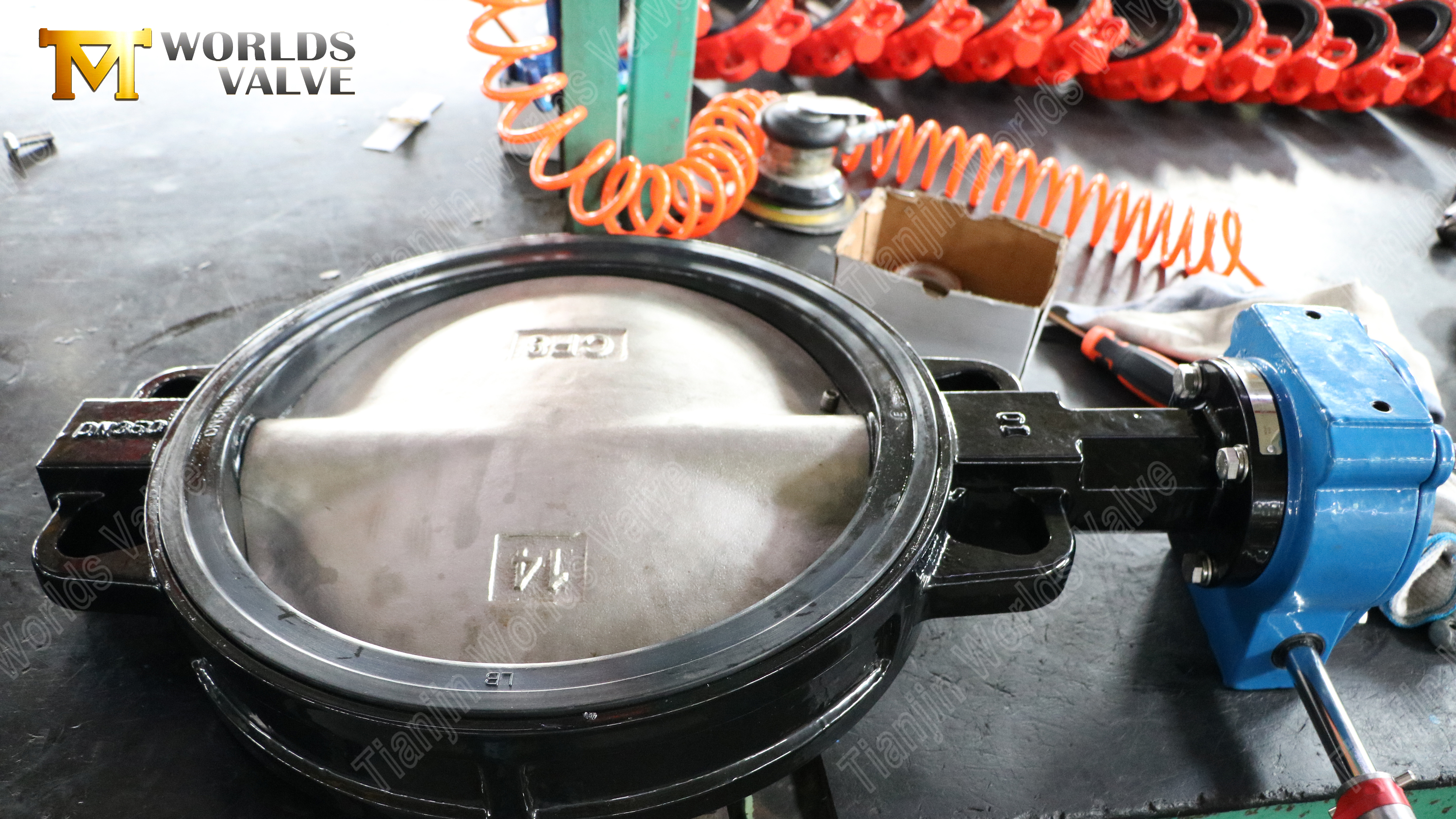

14-дюймовый межфланцевый дроссельный клапан — компактная конструкция, простота обслуживания

Введение:

Персонализация: Все материалы, размеры и номинальное давление могут быть изменены в соответствии с требованиями заказчика

Тип: CBF02-TA03-- Каталог продукции

Ключевые особенности и преимущества:

1. Бесфланцевая конструкция — компактная и экономичная

• Легкий вес и экономия места. В бесфланцевой конструкции отсутствуют встроенные фланцы, что снижает общий вес и позволяет осуществлять установку в тесных трубопроводах, где пространство ограничено.

• Быстрая установка. Просто отцентрируйте клапан между двумя стандартными фланцами трубы и затяните фланцевые болты. Никаких специальных инструментов или сложных процедур не требуется.

• Более низкая стоимость. Благодаря меньшему количеству материала и более простой обработке, чем конструкции с проушинами или фланцами, межфланцевые клапаны отлично подходят для применений общего назначения.

2. Материал корпуса – ковкий чугун (GGG40)

• Высокая прочность – ковкий чугун обладает примерно в два раза большей прочностью на разрыв, чем серый чугун, обеспечивая надежную работу при скачках давления PN16.

• Ударопрочность – структура шаровидного графита выдерживает механические удары и вибрацию трубопровода.

• Защита от коррозии–В сочетании со стандартным эпоксидным покрытием (минимум 250 мкм) корпус устойчив к коррозии в воде и сточных водах.

3. Сменное седло из EPDM — простота обслуживания в полевых условиях

• Конструкция со сменным седлом. Седло не прикреплено к корпусу, а удерживается механически, что позволяет производить замену в полевых условиях, не снимая клапан с трубопровода. Просто ослабьте диск, поменяйте седло и соберите заново.

• Превосходная водостойкость — EPDM обеспечивает исключительную устойчивость к воде, пару и атмосферным воздействиям, что делает его идеальным для систем водоснабжения, сточных вод и систем отопления, вентиляции и кондиционирования воздуха.

• Широкий температурный диапазон–сохраняет герметизирующие свойства от -20 ℃ до +120 ℃, охватывая весь диапазон типичных рабочих температур водяной системы.

4. Материал диска – нержавеющая сталь CF8 (AISI 304)

• Хорошая коррозионная стойкость–CF8 обеспечивает надежную стойкость к окислению и коррозии в воде, мягких химикатах и атмосферном воздействии.

• Нетоксично и безопасно – подходит для питьевой воды и общего обслуживания.

• Прочный и легкий – обеспечивает хорошую механическую прочность, сохраняя при этом вес диска управляемым для плавной работы.

5. Оператор турборедуктора — плавное самоблокирующееся управление

• Самоблокирующаяся конструкция – Привод редуктора является самоблокирующимся, поэтому диск остается на месте даже под давлением потока – нет необходимости в дополнительных блокирующих устройствах.

• Индикатор положения открытия-закрытия – встроенный индикатор сразу показывает положение клапана, что позволяет операторам легко подтвердить состояние открытия/закрытия.

• Пониженный рабочий крутящий момент — передаточное число увеличивает крутящий момент, вводимый вручную, что делает работу плавной и легкой — особенно важно для 14-дюймовых клапанов, где крутящий момент ручного рычага слишком высок для комфортной работы.

Типичные приложения

Гарантия качества и сертификаты

Каждый межфланцевый дисковый затвор проходит строгий контроль качества на нашем сертифицированном по стандарту ISO 9001:2015 предприятии, сертифицированном LRQA:

• 100% гидростатические испытания (корпус и седло) согласно EN 12266-1 / API 598 – с сертифицированным герметичным затвором.

• Проверка размеров по чертежам, утвержденным заказчиком: сверление фланцев, вертикальная стыковка и выравнивание диска проверены.

• Проверка материала с помощью прослеживаемых сертификатов заводских испытаний (MTC) – диск CF8 и корпус DI полностью документированы.

Основные сертификаты для этого типа клапана:

ISO 9001:2015–Система менеджмента качества (сертифицирована LRQA)

CE–Соответствие требованиям безопасности ЕС

WRAS – одобрение для питьевой воды в Великобритании (доступно для конструкций с седлом из EPDM)

DNV / ABS–Морское одобрение (доступно по запросу для морских проектов)

LRQA — первый в мире орган по сертификации, получивший аккредитацию UKAS для проведения сертификации ISO 9001, и наша сертификация демонстрирует, что наша система управления качеством соответствует надежному, всемирно признанному подходу, ориентированному на постоянное совершенствование и управление рисками.

Почему Tianjin Worlds Valve подходит для ваших вафельных дисковых затворов?

Преимущества и что это значит для вас:

• Качество, сертифицированное LRQA－Наш сертификат ISO 9001:2015 выдан LRQA, всемирно признанным органом по сертификации, клиентами которого являются половина компаний из списка FTSE Global 2000.

• Специалисты по межфланцевым клапанам－Мы изготовили тысячи межфланцевых дисковых затворов для систем водоснабжения, отопления, вентиляции и кондиционирования воздуха и промышленных проектов по всему миру — мы знаем их конструкцию изнутри.

• Опыт сменных седел－Наша конструкция седла, допускающая обслуживание на месте, означает, что вы можете заменять седла из EPDM, не снимая клапан с линии. Мы поставляем сменные сиденья в качестве запасных частей.

• Более 19 лет опыта экспорта－Отлаженная логистика и послепродажная поддержка в более чем 50 стран, включая Европу, Америку, Ближний Восток и Юго-Восточную Азию.

• Полная индивидуализация－От DN50 до DN3000, любой стандарт фланца (ANSI, DIN, JIS, BS), любой цвет покрытия (RAL), любой привод – мы изготовим по вашей спецификации.

• 100% отслеживаемость－Каждый клапан поставляется с сертификатами на материалы и протоколами испытаний под давлением – без исключений.

• Быстрый поворот－Выделенный менеджер проекта; типичное время выполнения 20–30 дней. Посещение фабрик в Тяньцзине приветствуется.

Свяжитесь с нами — настройте свой вафельный клапан сегодня

Нужна ли вам эта 14-дюймовая конфигурация PN16 с турборедуктором, другой размер, автоматическое срабатывание или полный пакет клапанов для крупномасштабного проекта — мы готовы изготовить клапан по вашим спецификациям.

Просто отправьте нам:

• Требуемый размер и номинальное давление

• Тип носителя и рабочая температура

• Предпочтительная комбинация материалов (корпус/диск/седло)

• Тип привода и требования к управлению

• Целевое количество и порт назначения

Наш отдел продаж ответит в течение 24 часов и предоставит конкурентоспособное ценовое и техническое предложение.

Мы также приветствуем посещение завода — приезжайте и посмотрите, как мы производим ваши клапаны в Тяньцзине, Китай.
