CBF02-TF01
OEM| ODM | WDS
| Количество: | |
|---|---|

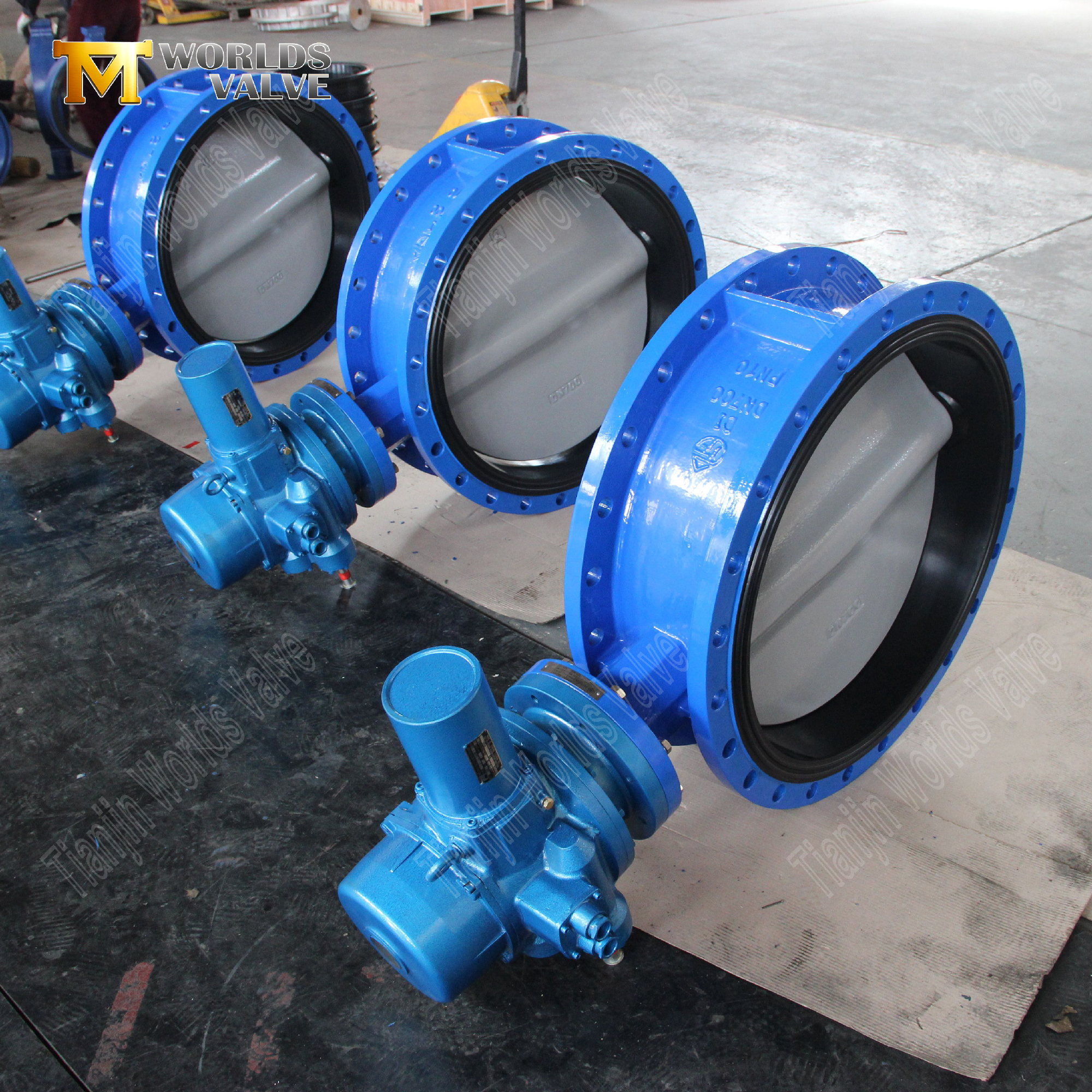

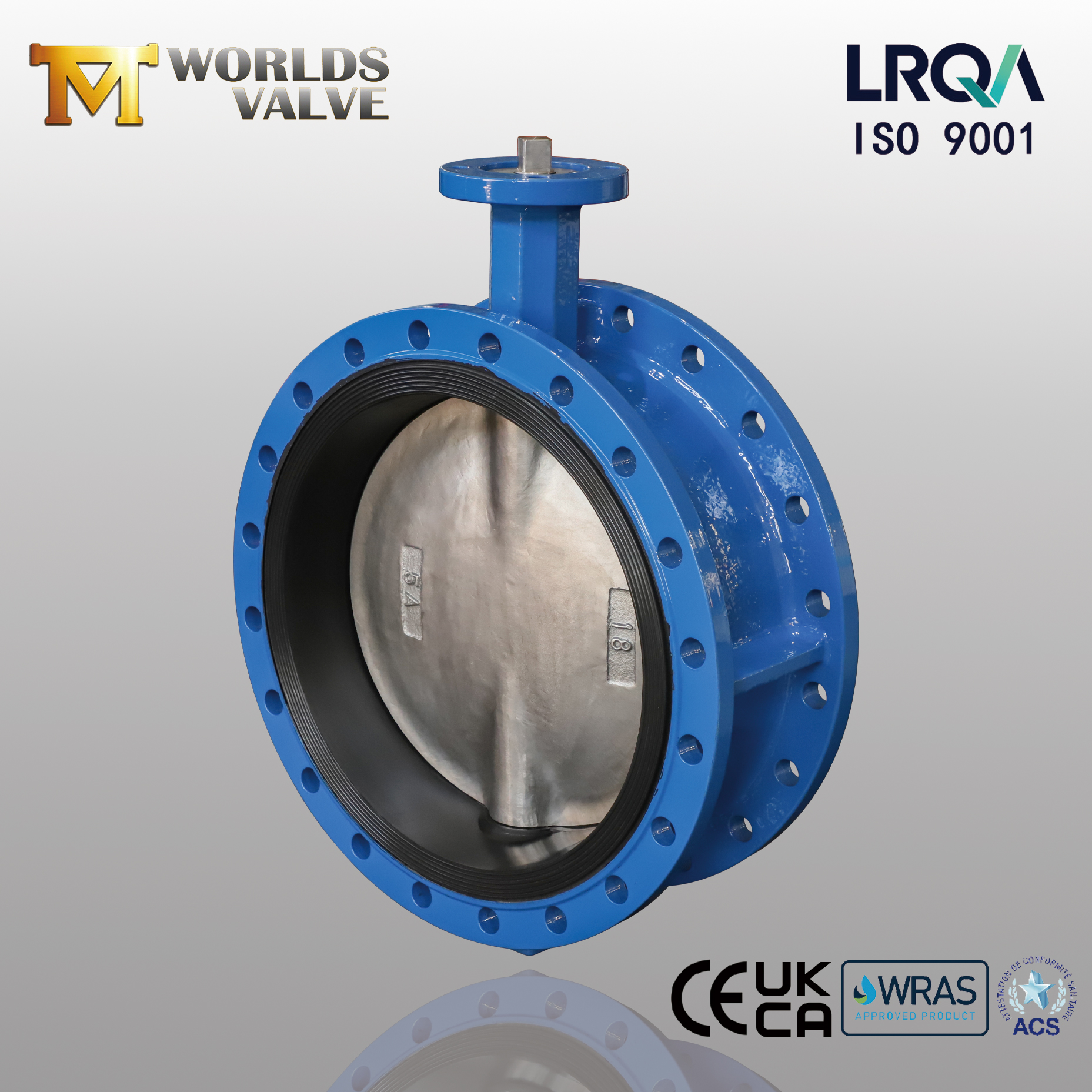

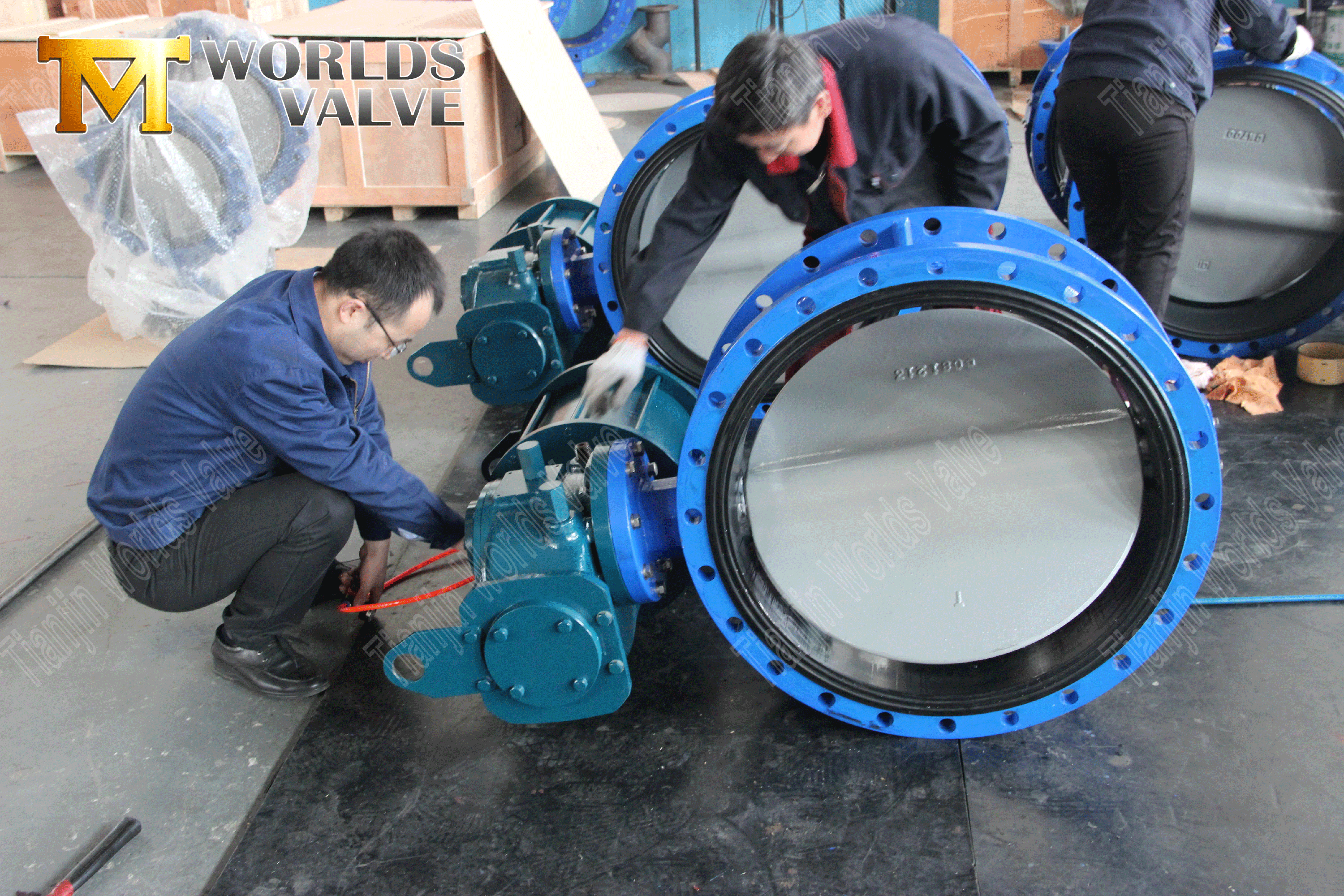

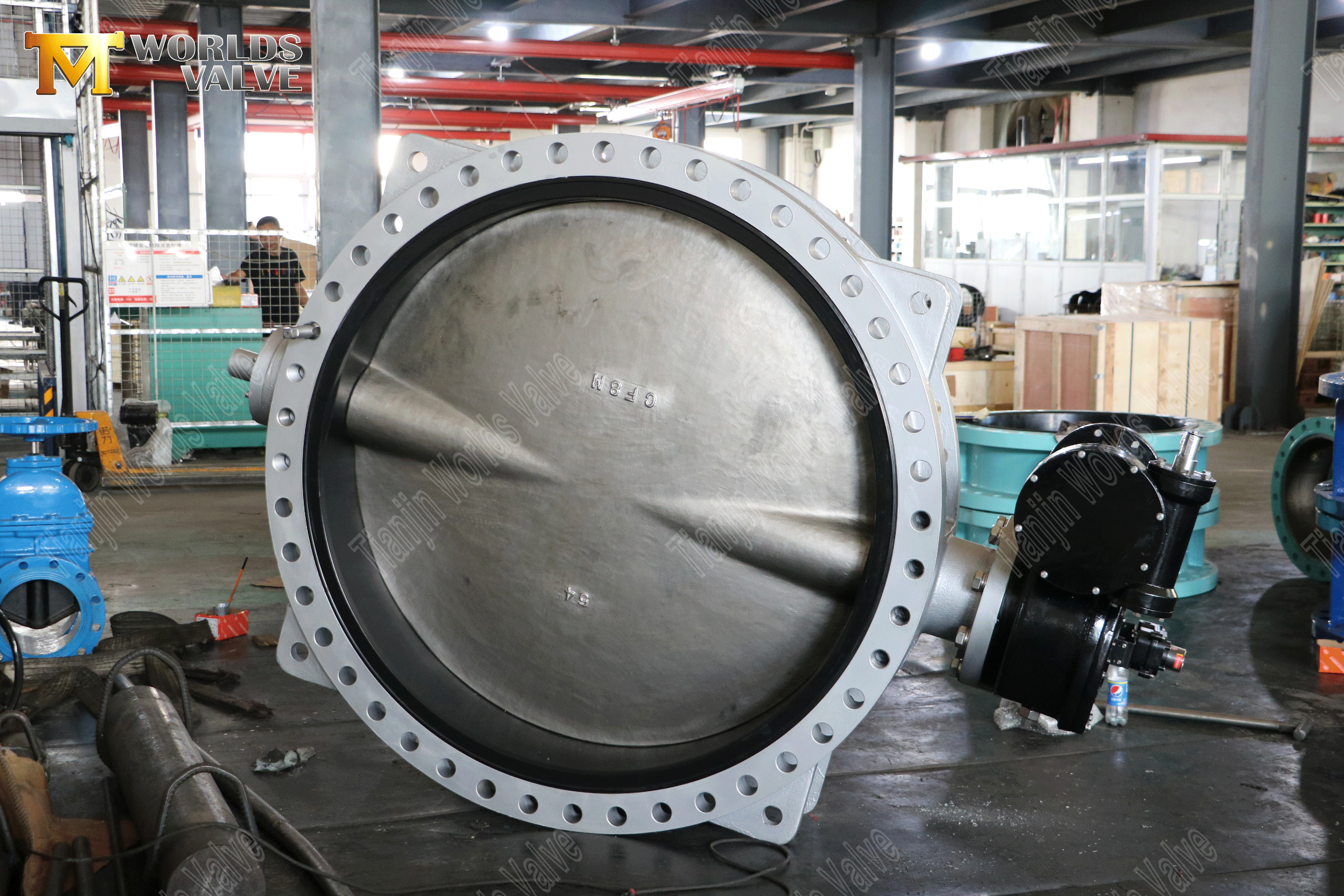

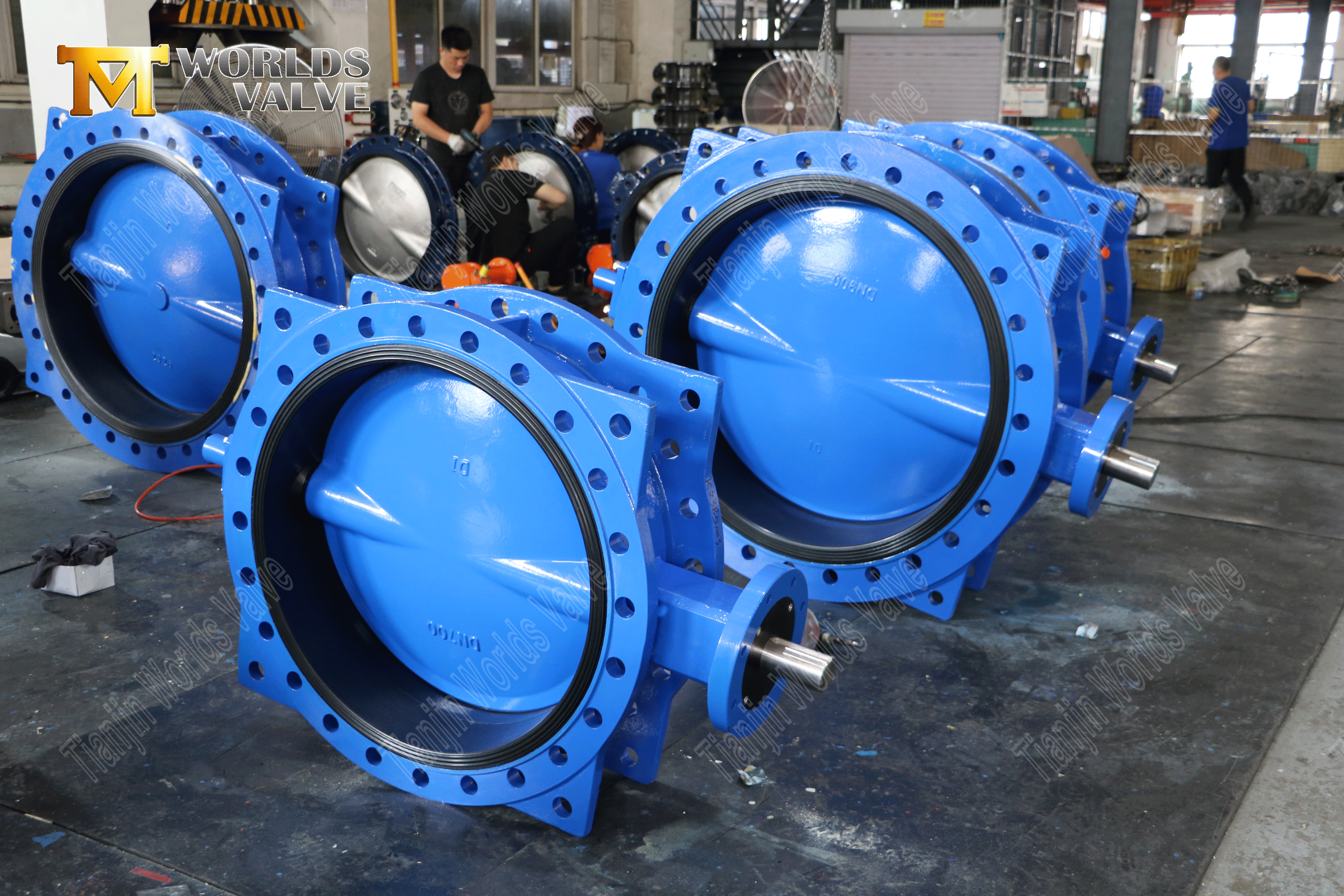

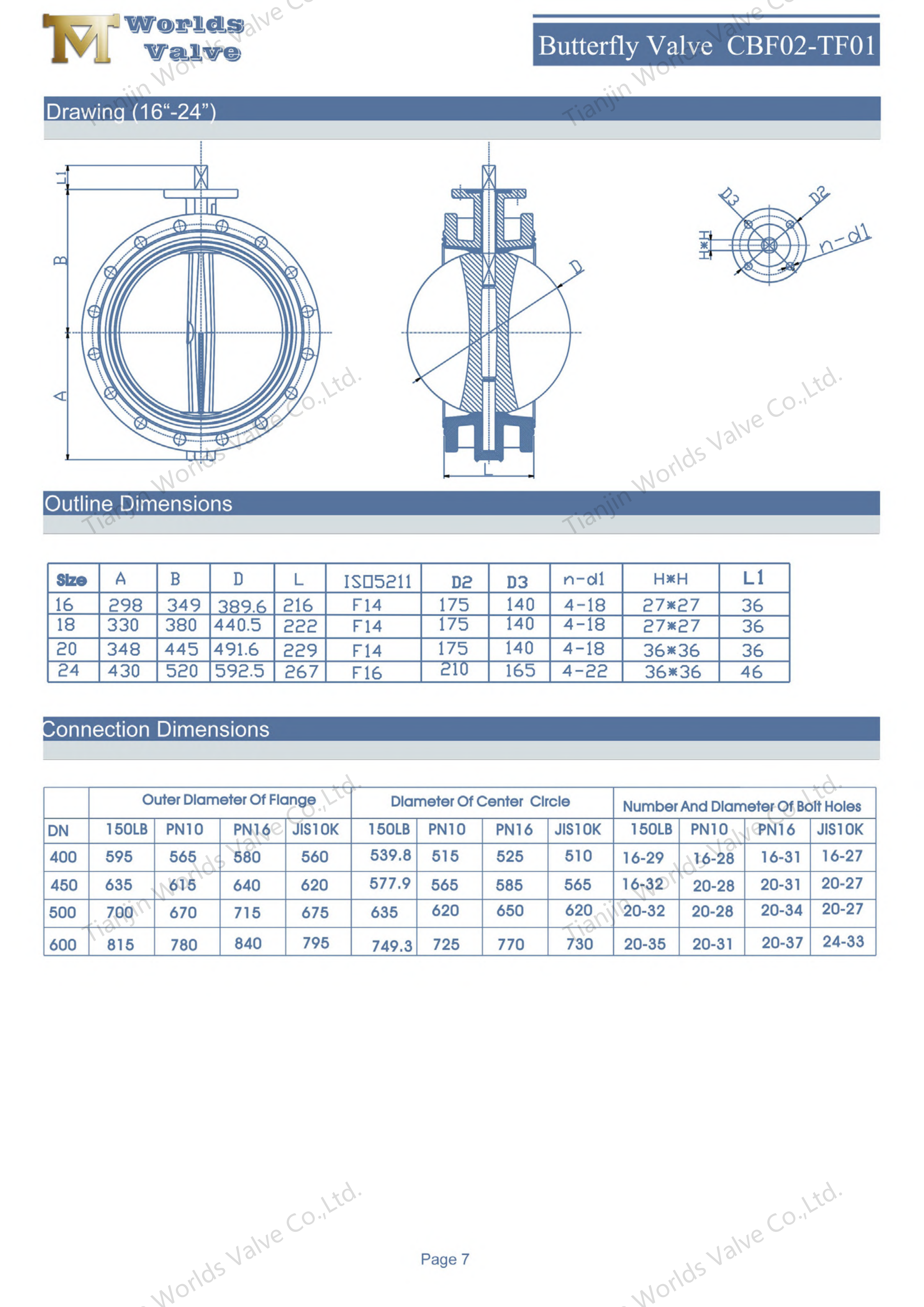

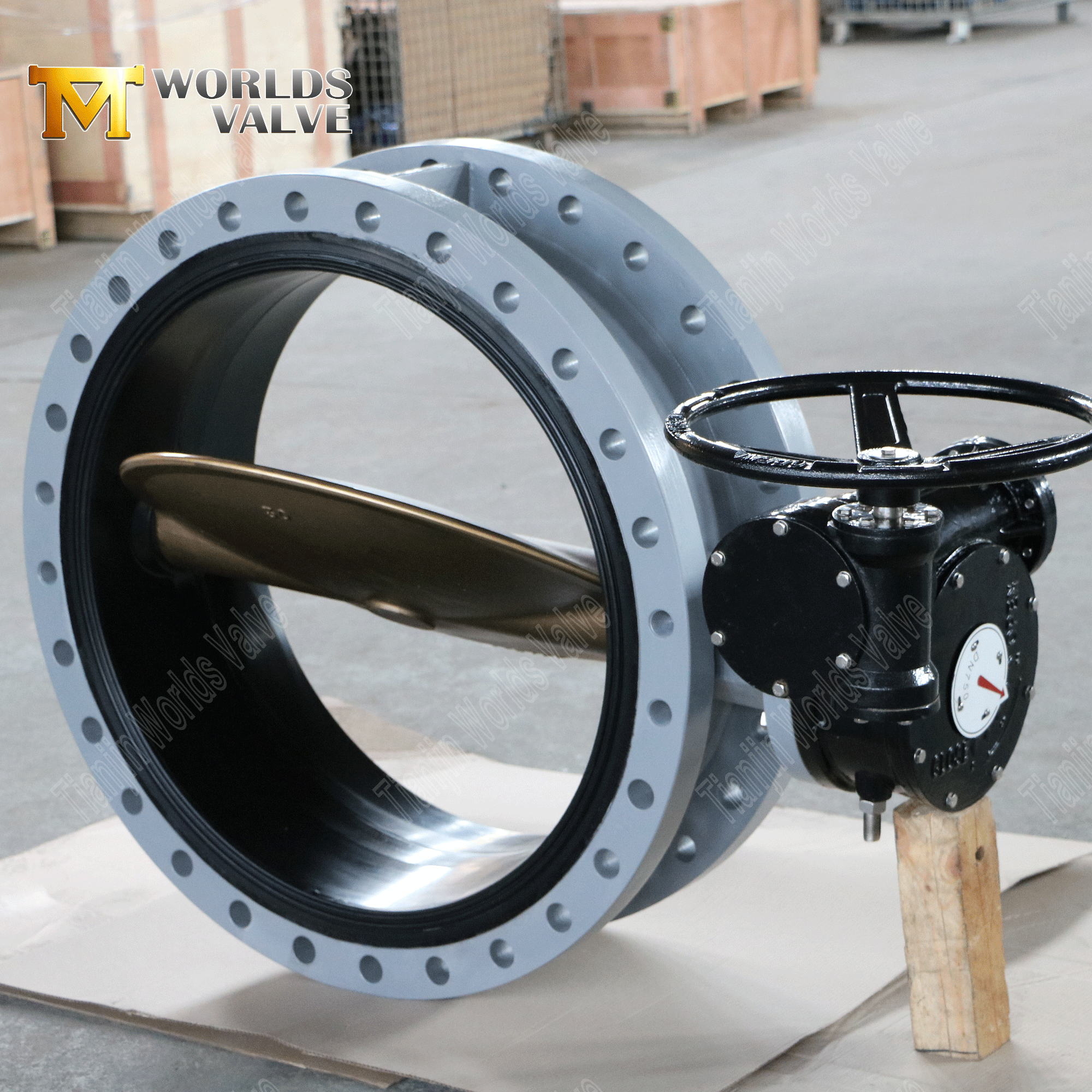

18-дюймовый двухфланцевый дисковый затвор с супердуплексным диском и седлом из вулканизированной резины | Верхний фланец по ISO 5211
Tianjin Worlds Valve Co., Ltd. – ваш надежный источник надежного и экономичного регулирования расхода
CBF02-TF01- Руководство по эксплуатации и техническому обслуживанию СКАЧАТЬ
Все основные параметры этого клапана настраиваются в соответствии с конкретными требованиями проекта:
Материал корпуса: Ковкий чугун (GGG40) предлагается в качестве стандартной опции с эпоксидным покрытием, нанесенным для внешней защиты от коррозии. Цвет покрытия выбирается клиентом – можно указать любой цвет по шкале RAL или индивидуальный цвет. По запросу также доступны альтернативные материалы корпуса, такие как углеродистая сталь (WCB), нержавеющая сталь (CF8, CF8M) или другие сплавы.

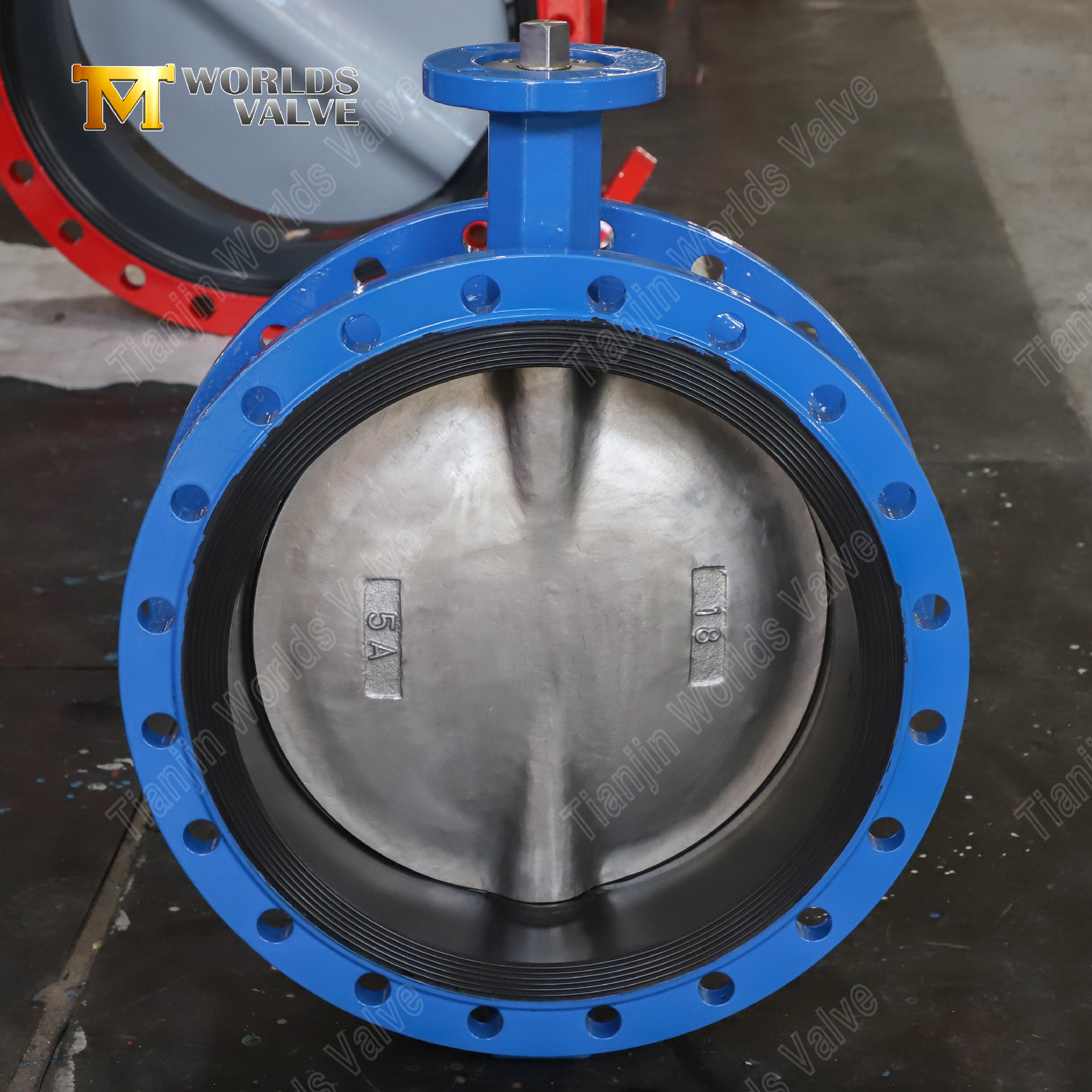

Материал диска: Супердуплекс (5А), как описано; другие материалы диска могут быть поставлены, если указано.
Эластомер седла: EPDM, NBR или Viton – выбор клиента.
Номинальное давление: нет фиксированного значения по умолчанию — каждый заказ изготавливается с требуемым номиналом, например PN10, PN16, PN25, класс 150, класс 300 или другие.
Стандарт фланца: Соответствует спецификациям заказчика (например, EN 1092, ANSI B16.5, AS2129 и т. д.).
Диапазон размеров: 18 дюймов (DN450), как описано; также доступны другие размеры от DN50 до DN2000.
Корпус с двойным фланцем: обеспечивает жесткое болтовое соединение с обеих сторон трубопровода, обеспечивая превосходную механическую стабильность для стационарной установки, линий с высокой вибрацией и тупиковой эксплуатации.
Седло из вулканизированной резины: эластомер прочно прикрепляется к корпусу во время вулканизации, создавая герметичное уплотнение без съемных компонентов.

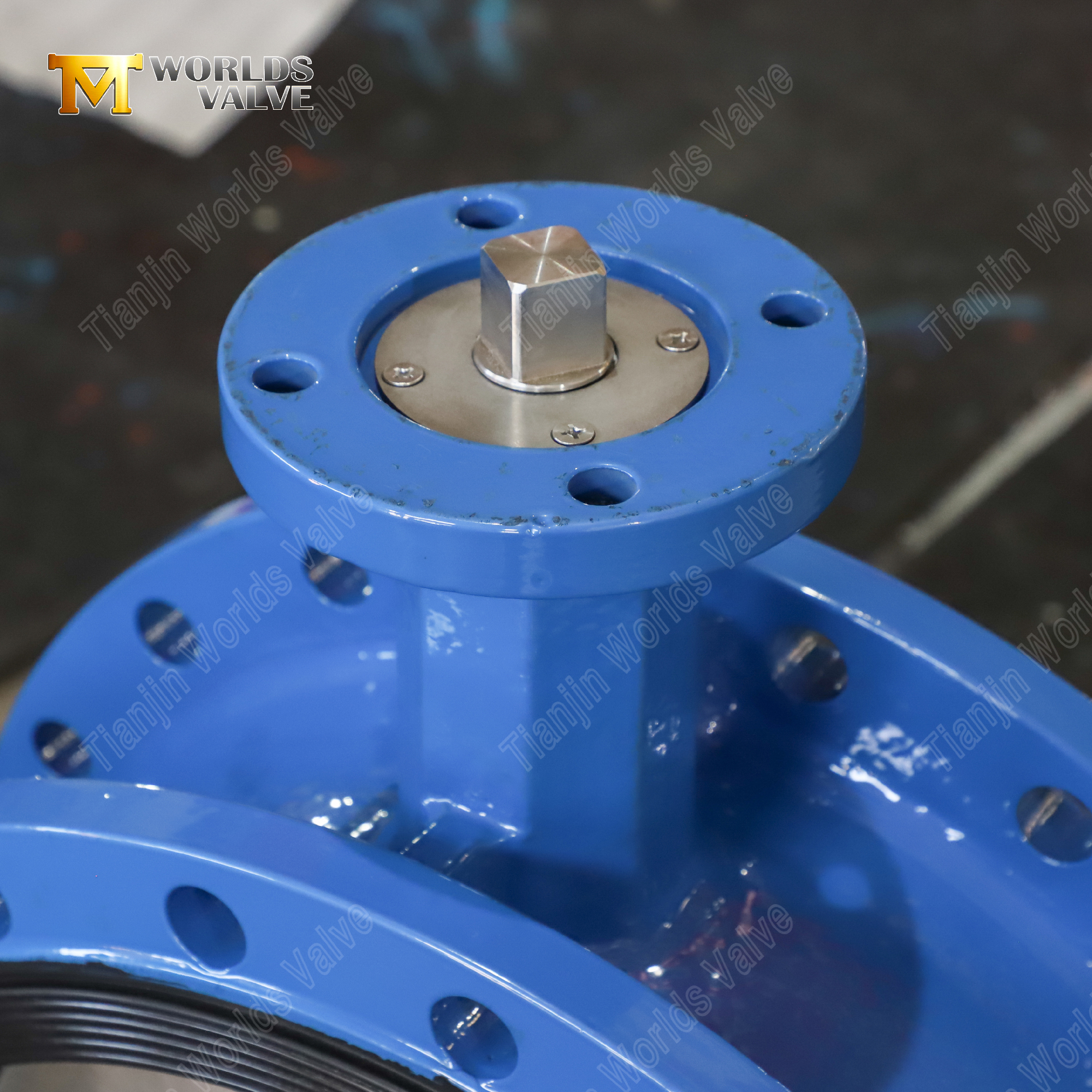

Верхний фланец ISO 5211. Верхний фланец клапана обработан в соответствии со стандартами ISO 5211, что позволяет напрямую устанавливать электрические, пневматические или гидравлические приводы без специальных адаптеров, что упрощает интеграцию автоматизации.
Параметр | Доступные опции |
Тип клапана | Двухфланцевый дроссельный клапан (CBF02-TF01) |
Номинальный размер | 18 дюймов (DN450) – доступны другие размеры |
Материал диска | Супердуплексная нержавеющая сталь (5А) |
Тип сиденья | Седло из вулканизированной резины (незаменяемое) |
Материал сиденья | EPDM, NBR или Viton (по выбору клиента) |
Материал корпуса | Ковкий чугун (с эпоксидным покрытием); Также доступны WCB, CF8, CF8M. |

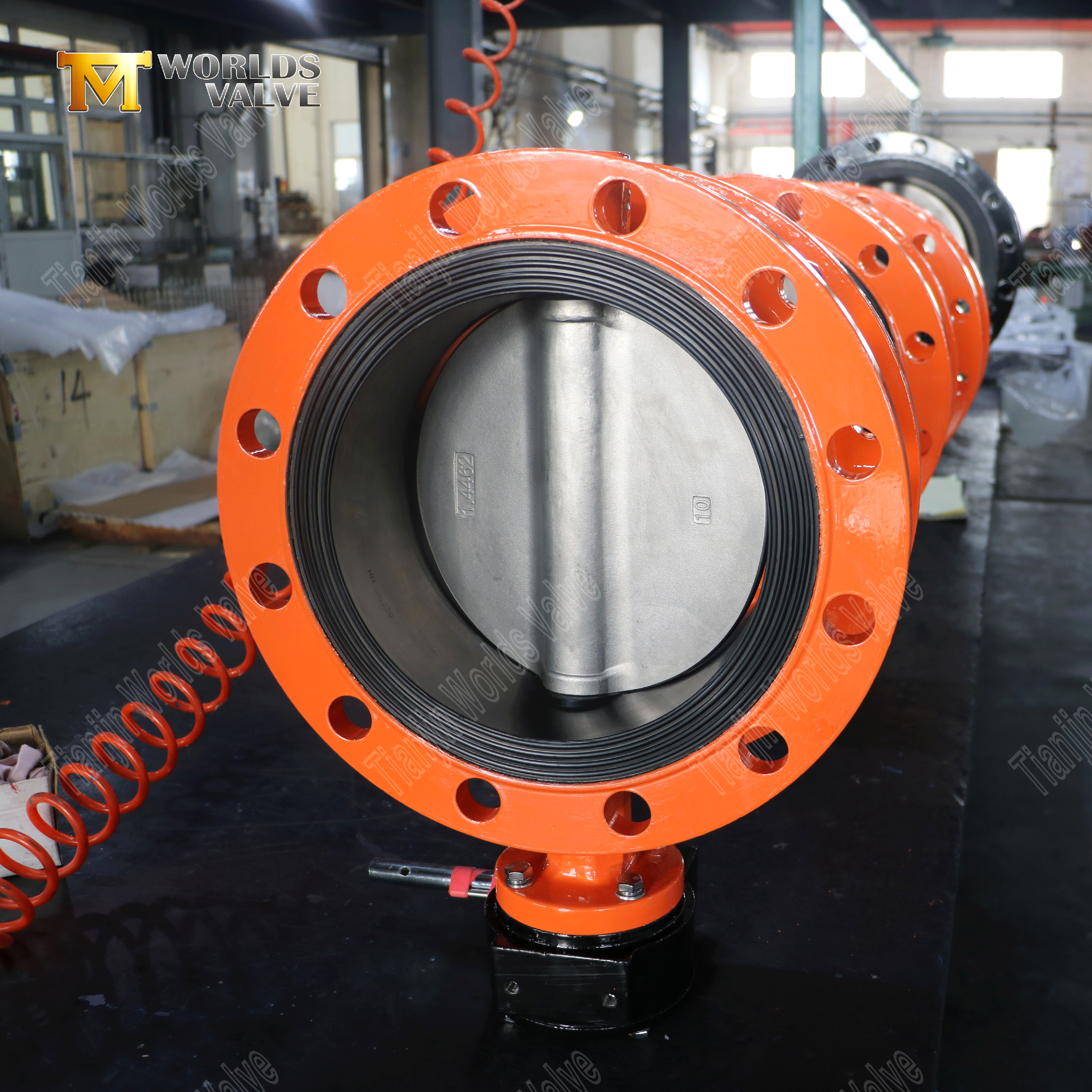

Цвет эпоксидного покрытия | По выбору клиента (любой цвет RAL или индивидуальный цвет) |
Номинальное давление | Нестандартные (PN10, PN16, класс 150 и т. д.) |
Фланец стандартный | Пользовательский (EN 1092, ANSI B16.5 и т. д.) |
Верхний фланец | ISO 5211 (выбирает клиент) |
Диапазон температур | Зависит от выбранного материала сиденья |
Типичные СМИ | Морская вода, рассол, химикаты, нефть, вода и т. д. |
Поскольку клапан оснащен седлом из вулканизированной резины, эластомер прочно прикреплен к корпусу и не может быть заменен на месте. Если требуется конструкция сменного седла, свяжитесь с нашей технической командой, чтобы обсудить альтернативные конфигурации клапана.
1. Мы производим клапаны строго в соответствии с техническими требованиями заказчика, а также предоставляем профессиональные рекомендации по выбору материалов и установке для обеспечения оптимальной производительности.
2. Наш опыт работы с супердуплексом (5А) и другими высококачественными сплавами обеспечивает правильное применение материалов в суровых условиях.
3. К каждому заказу предоставляется полная документация, включая сертификаты на материалы и протоколы испытаний.
4. Наше предприятие, сертифицированное по стандарту ISO 9001, поддерживает глобальный экспорт. Такие сертификаты, как CE, UKCA, WRAS и ACS, доступны по запросу.
Мы приглашаем вас связаться с нами для получения конкурентоспособного предложения или организации посещения нашего завода. Наша команда готова обсудить требования вашего проекта, предложить техническую поддержку и продемонстрировать наши производственные возможности из первых рук. dekai@worldsvalve.com
