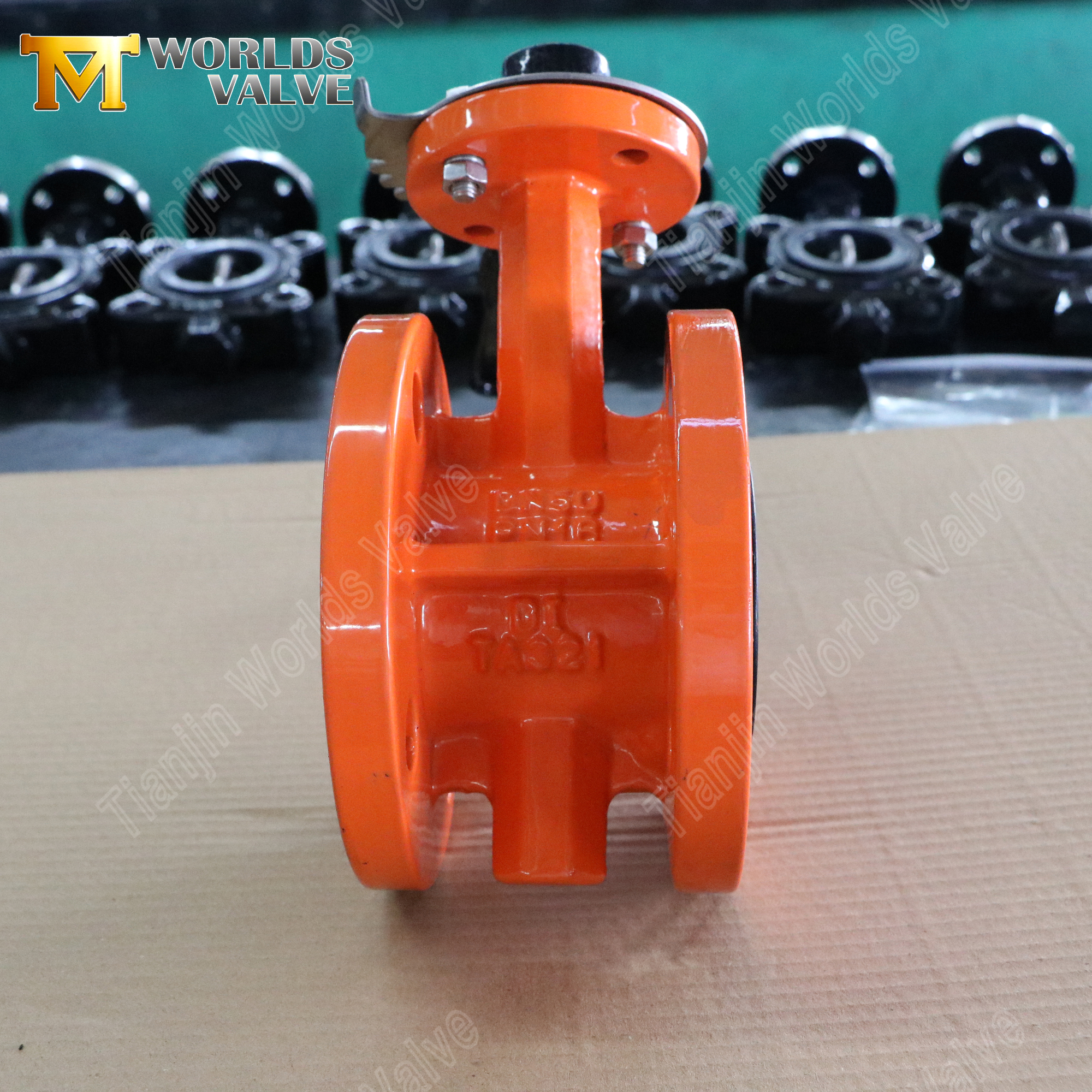

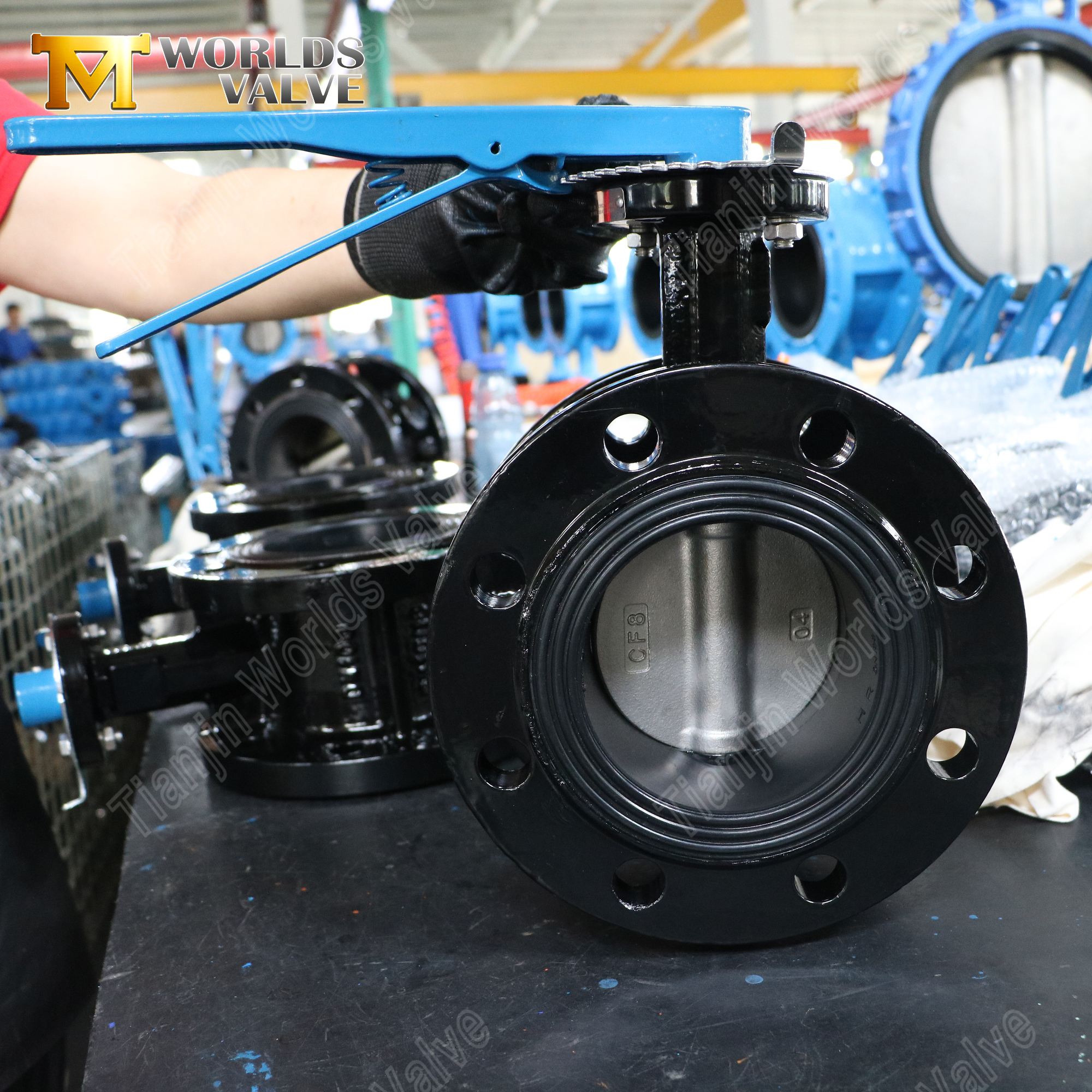

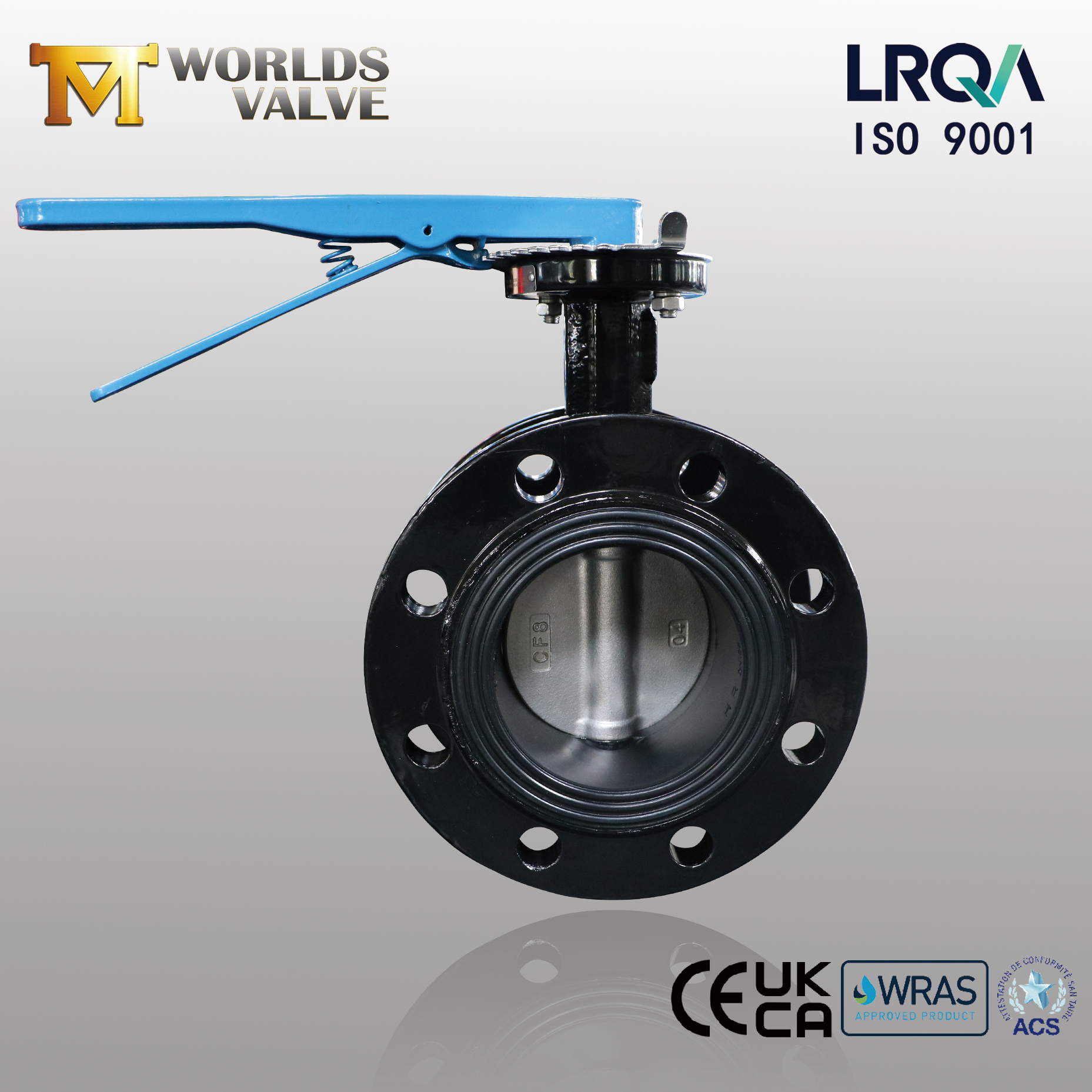

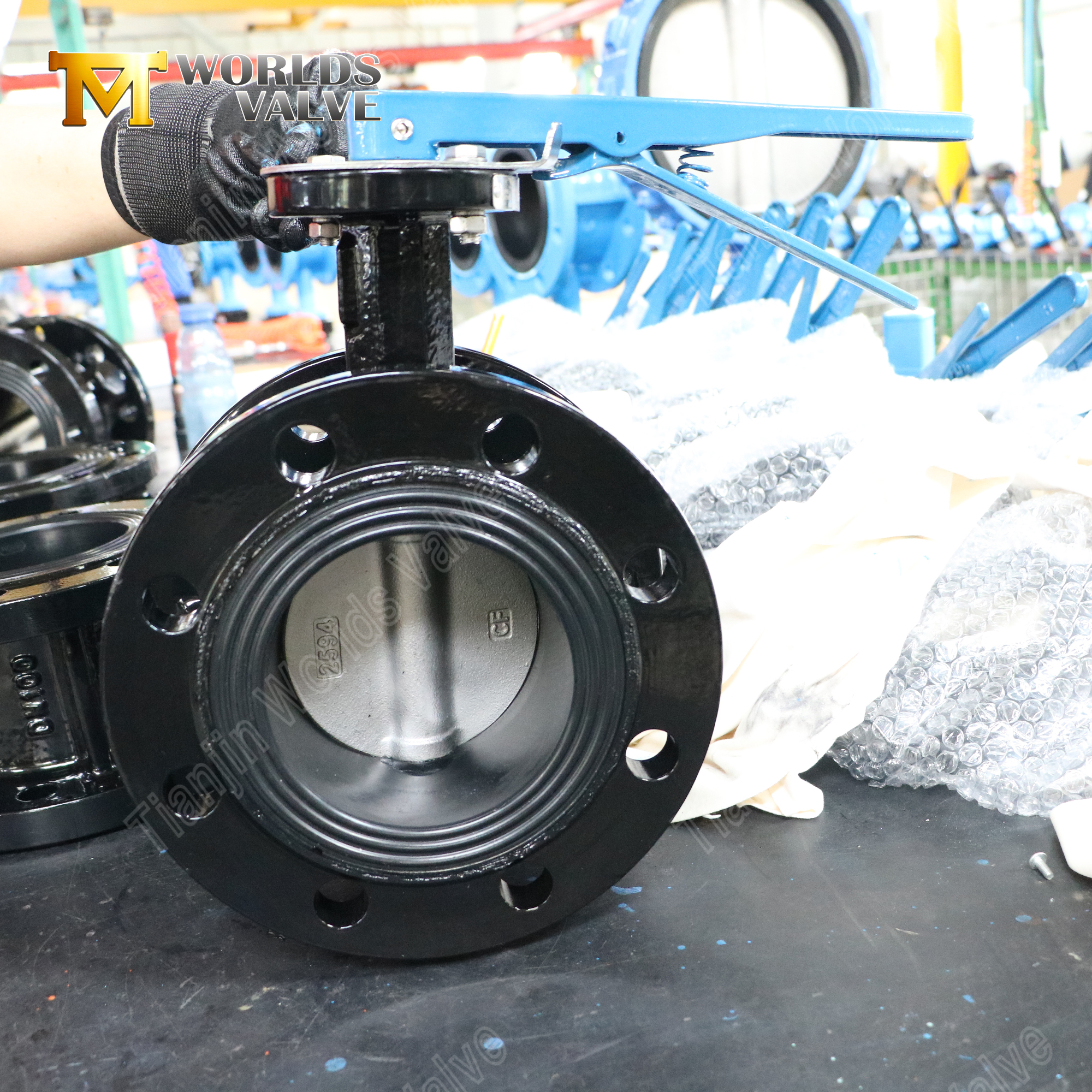

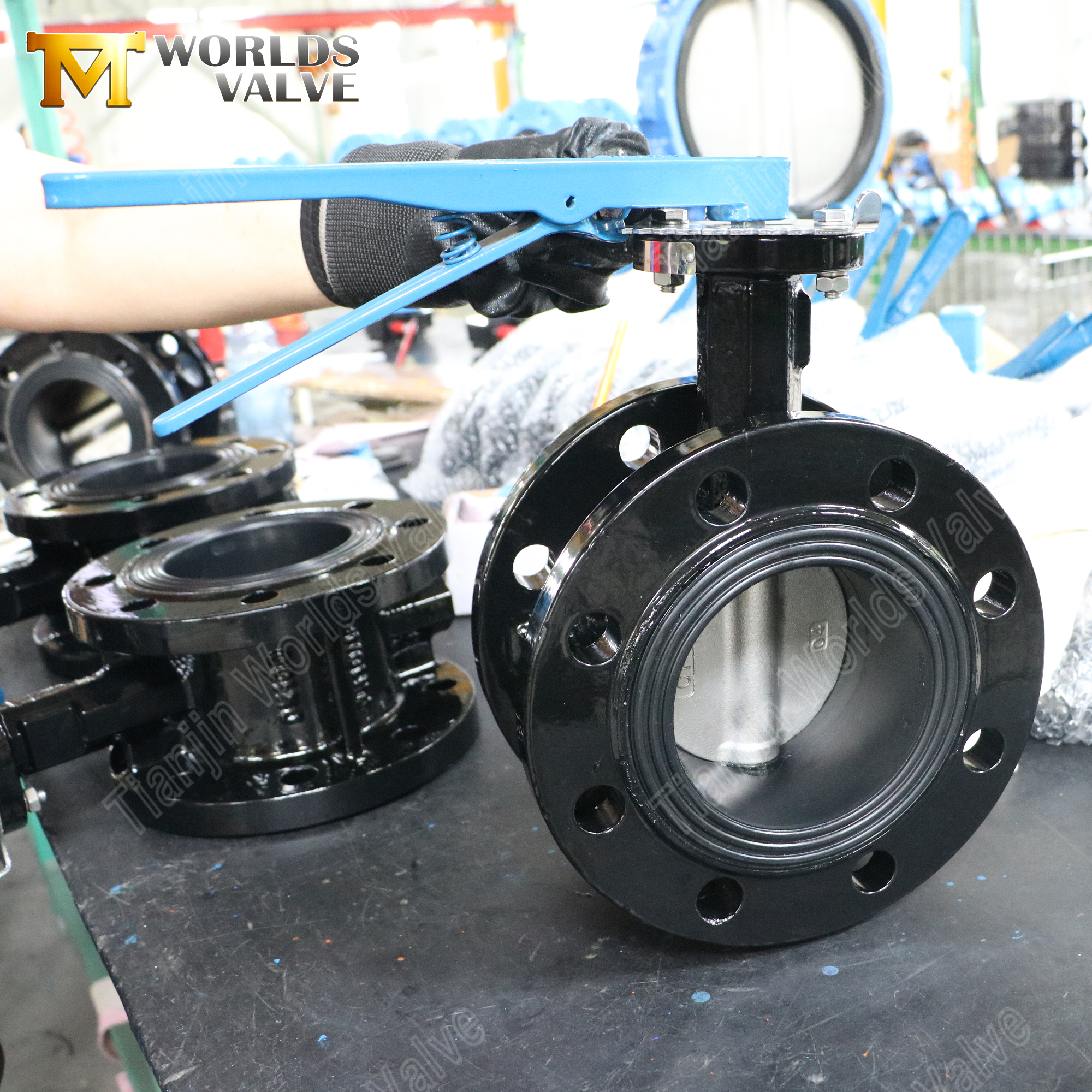

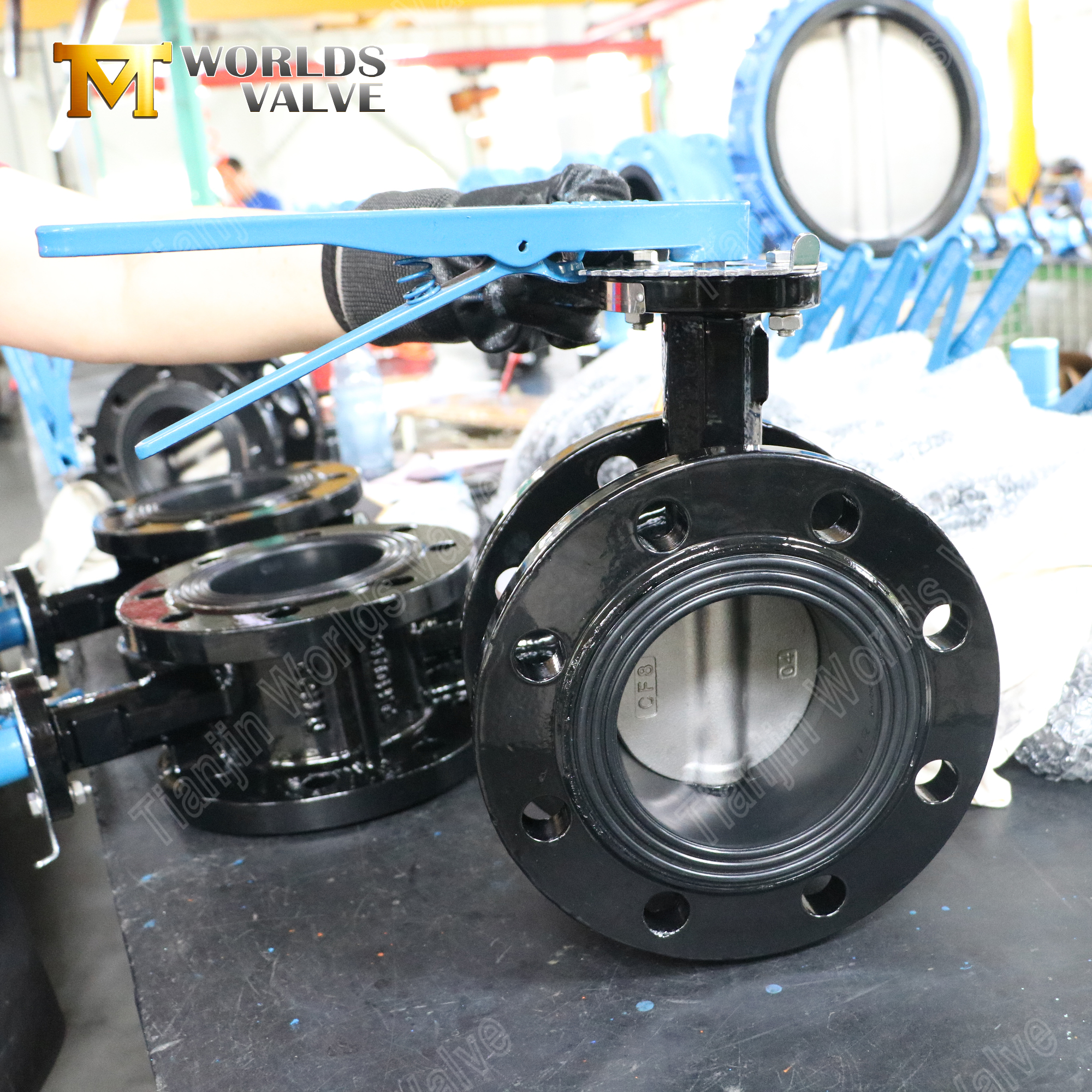

4-дюймовый двухфланцевый дисковый затвор – диск CF8, вулканизированное седло, ISO 5211

Представлять:

Двойной дроссельный клапан | Корпус из ковкого чугуна | Диск CF8 | Сиденье из вулканизированной резины | ИСО 5211

Tianjin Worlds Valve Co., Ltd. — ваш надежный источник надежного и экономичного регулирования расхода

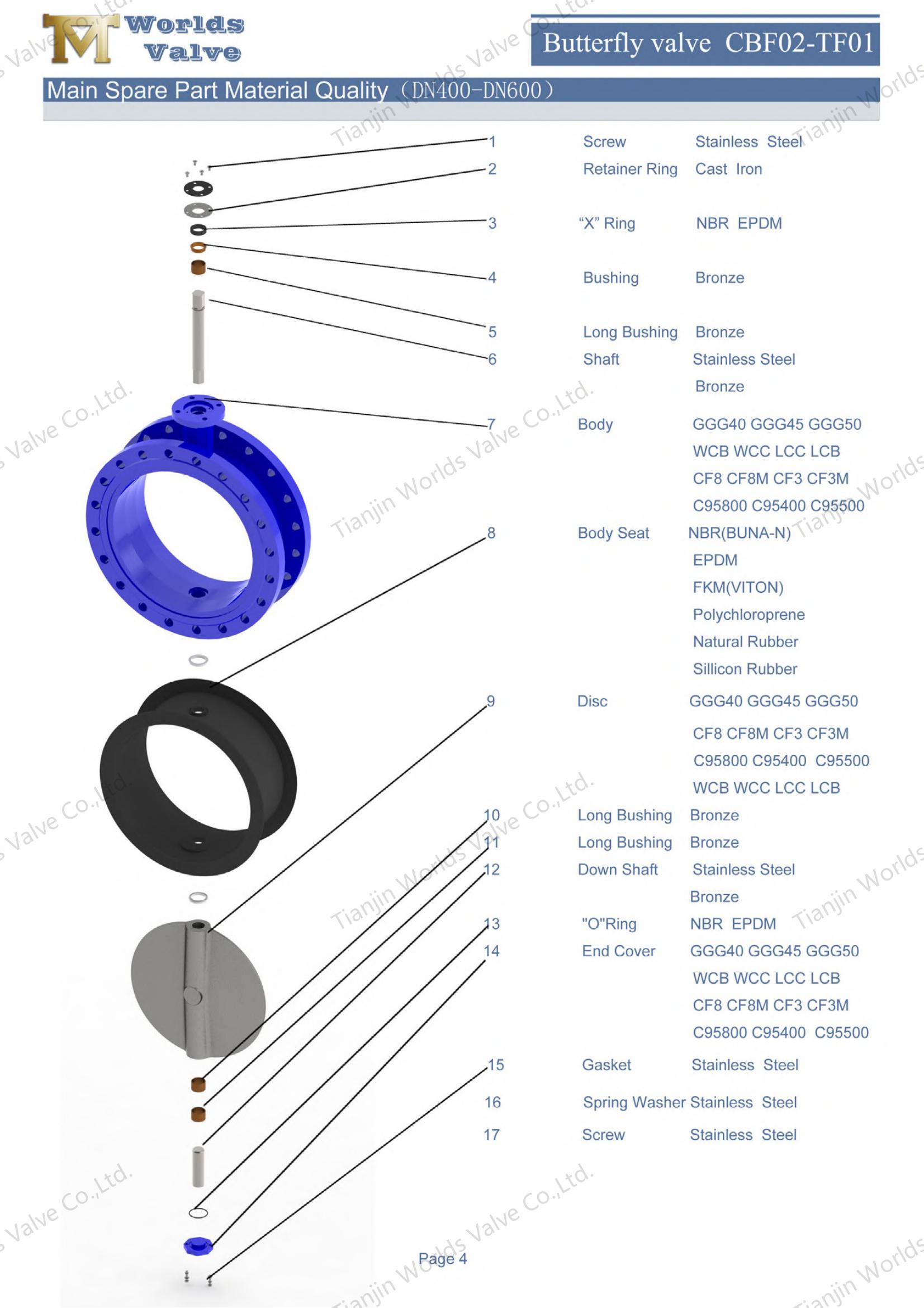

CBF02-TF01 — Подробная информация о продукте

Технические характеристики

Эта модель настроена со следующими параметрами. Обратите внимание, что каждый элемент, указанный ниже, можно настроить в соответствии с вашими конкретными потребностями.

Ключевые особенности и преимущества

1. Бесштифтовая конструкция диска – превосходная гигиеничность и устойчивость к коррозии.

• Отсутствие щелей для мусора. В отличие от традиционных конструкций дисков, в которых для крепления диска к штоку используются штифты, конструкция без штифтов исключает открытые щели и полости, в которых может накапливаться мусор, бактерии или коррозионные среды.

• Предотвращает захват коррозии. Отверстия и щели являются частыми местами точечной и щелевой коррозии. Бесштифтовая конструкция устраняет эти уязвимые места, значительно продлевая срок службы диска и штока в агрессивных средах.

• Простота обслуживания . Отсутствие штифтов, которые могут подвергнуться коррозии или ослаблению, упрощает техническое обслуживание и снижает риск отказа во время эксплуатации.

2. Двойное фланцевое соединение – максимальная жесткость

• Встроенные фланцы на обоих концах . Клапан крепится болтами непосредственно к ответным фланцам трубы с обеих сторон, обеспечивая наиболее надежное и жесткое соединение.

• Двунаправленное тупиковое обслуживание – поддерживает изоляцию и удаление секций трубы с обеих сторон, в то время как клапан остается закрытым и герметичным.

• Более простое выравнивание – встроенные фланцы упрощают монтаж и центрирование между фланцами трубопровода – никаких сложных процедур выравнивания.

3. Материал корпуса – ковкий чугун (GGG40).

• Высокая прочность . Ковкий чугун обладает примерно в два раза большей прочностью на разрыв, чем серый чугун, обеспечивая надежную работу при скачках давления.

• Ударопрочность . Структура шаровидного графита обеспечивает исключительную прочность, выдерживая механические удары и вибрацию.

• Защита от коррозии. В сочетании со стандартным эпоксидным покрытием (минимум 250 мкм) корпус устойчив к коррозии в воде и сточных водах.

4. Материал диска – нержавеющая сталь CF8 (AISI 304).

• Хорошая коррозионная стойкость – CF8 обеспечивает надежную стойкость к окислению и коррозии в воде, мягких химикатах и ​​атмосферном воздействии.

• Нетоксичный и безопасный – подходит для питьевой воды и общего обслуживания.

• Прочный и легкий – обеспечивает хорошую механическую прочность, сохраняя при этом вес диска управляемым для плавной работы.

5. Материал седла – вулканизированная резина EPDM.

• Нулевой путь утечки – химически соединен с корпусом без зазоров и щелей между седлом и корпусом клапана, что исключает потенциальные пути утечки.

• Полная изоляция металла . Вулканизированный вкладыш полностью герметизирует все смачиваемые металлические поверхности, полностью изолируя корпус из ковкого чугуна от технологической жидкости.

• Устраняет необходимость использования фланцевых прокладок . Вулканизированное седло доходит до внешнего края корпуса клапана и служит встроенным фланцевым уплотнением — на один вышедший из строя компонент меньше.

6. Верхний фланец ISO 5211, готовый к автоматизации.

• Стандартизированный интерфейс . Монтажная площадка ISO 5211 позволяет легко устанавливать электрические, пневматические или гидравлические приводы в будущем — никаких специальных кронштейнов или модификаций не требуется.

• Управление ручным рычагом – включает в себя стопорную пластину для фиксации положения, обеспечивающую простое и надежное ручное управление 4-дюймовыми клапанами.

• Простой путь обновления . Если ваша система нуждается в автоматизации, просто снимите ручной рычаг и закрепите привод — клапан уже готов.

Типичные применения

Благодаря прочной конструкции и полностью адаптируемым материалам этот двухфланцевый дроссельный клапан широко используется в различных отраслях промышленности:

• Водоснабжение и распределение – Муниципальные водопроводы, насосные станции, распределительные сети.

• Очистка сточных вод – канализационные линии, очистные сооружения, системы сточных вод.

• Системы HVAC – системы охлажденной воды, горячей воды, градирни.

• Химическая обработка – Коррозионные жидкости, кислоты, щелочи (с диском CF8 и вулканизированным седлом).

• Пищевая промышленность и напитки – Санитарные применения, где конструкция без щелей имеет решающее значение.

• Промышленные процессы – общепромышленные водопроводы, охлаждающая вода, технологические жидкости.

Почему стоит выбрать Tianjin Worlds Valve?

1. Качество, сертифицированное LRQA. Наш сертификат ISO 9001:2015 выдан LRQA, органом по сертификации, которому доверяют во всем мире, что демонстрирует нашу приверженность постоянному совершенствованию и управлению рисками.

2. Опыт проектирования бесштифтовых дисков . Мы специализируемся на бесштифтовых конструкциях дисков, которые исключают щели и коррозионные ловушки, обеспечивая превосходную гигиену и долговечность для требовательных применений.

3. Опыт замены седла . Наша конструкция седла, допускающая обслуживание на месте, означает, что вы можете заменять седла из EPDM, не снимая клапан с линии, что сокращает время простоя и затраты на техническое обслуживание.

4. Специалисты по вулканизированным седлам. Наша конструкция вулканизированного седла, приклеенная к корпусу, обеспечивает герметичность и устраняет необходимость в отдельных фланцевых прокладках, что сокращает время установки и количество потенциальных точек отказа.

5. Полная индивидуализация — материалы, стандарты фланцев (ANSI, DIN, JIS, BS), покрытия (любой цвет RAL), приводы — мы изготавливаем по вашим спецификациям.

6. Более 19 лет опыта экспорта – бесперебойная логистика и послепродажная поддержка в более чем 50 стран, включая Европу, Америку, Ближний Восток и Юго-Восточную Азию.

7. 100% отслеживаемость – каждый клапан поставляется с сертификатами на материалы и отчетами об испытаниях под давлением – без исключений.

8. Быстрый поворот – выделенный менеджер проекта; типичное время выполнения заказа 15–40 дней. Посещение фабрик в Тяньцзине приветствуется.

Свяжитесь с нами — настройте свой двухфланцевый клапан по индивидуальному заказу сегодня:

Нужна ли вам эта 4-дюймовая конфигурация, другой размер, автоматическое приведение в действие или полный комплект клапанов для крупномасштабного проекта — мы готовы изготовить клапан по вашим спецификациям.

Просто отправьте нам:

• Требуемый размер и номинальное давление

• Тип носителя и рабочая температура

• Предпочтительная комбинация материалов (корпус/диск/седло)

• Тип привода (ручной, шестеренчатый, электрический, пневматический, гидравлический)

• Стандарт фланца и сверление (ANSI, DIN, JIS, BS)

• Целевое количество и порт назначения

Наша команда ответит в течение 24 часов и предоставит ценовое и инженерное предложение.

Мы также приветствуем посещение заводов — приезжайте и посмотрите, как мы производим вашу арматуру в Тяньцзине, Китай.

Свяжитесь с нами сейчас, и давайте вместе создадим ваш клапан.
