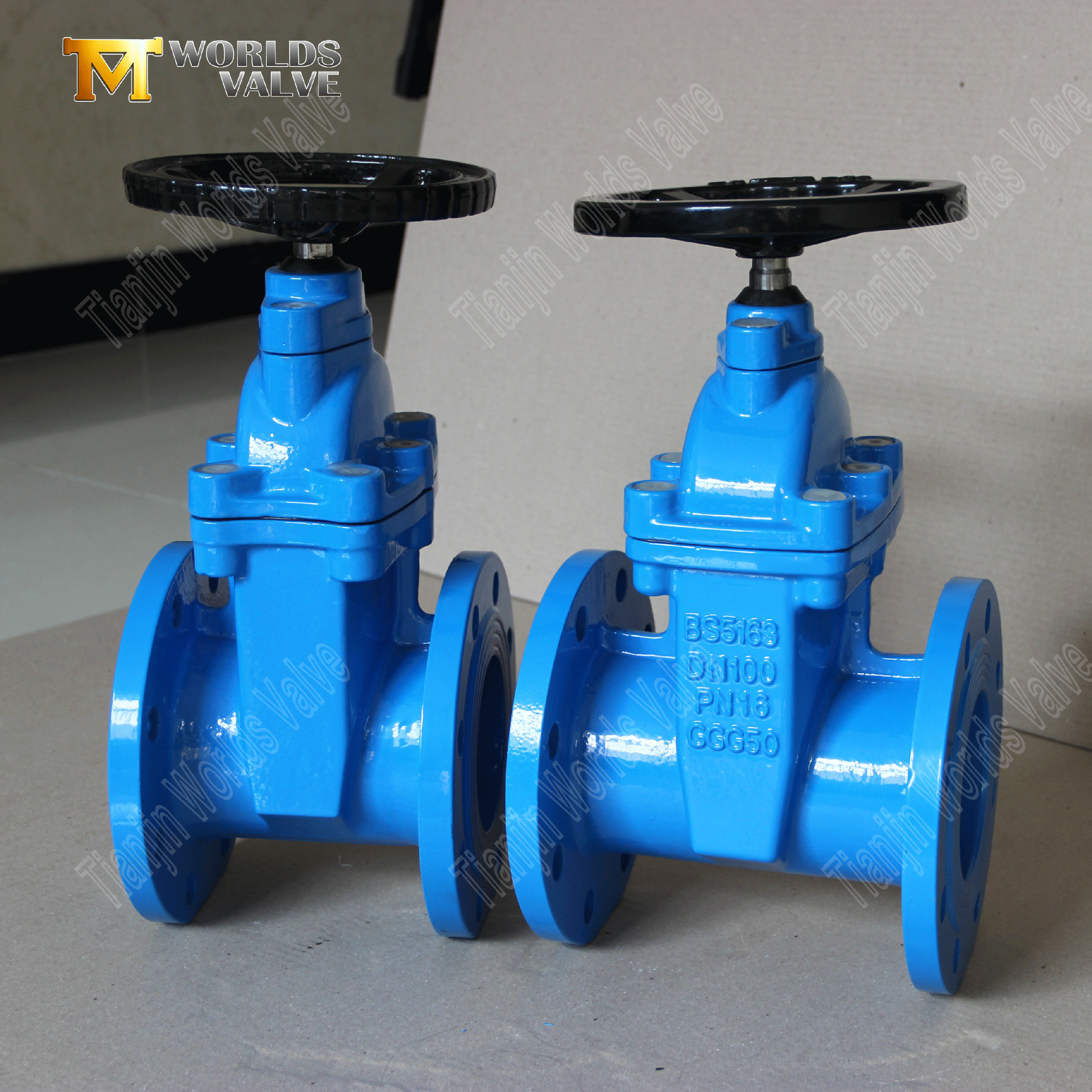

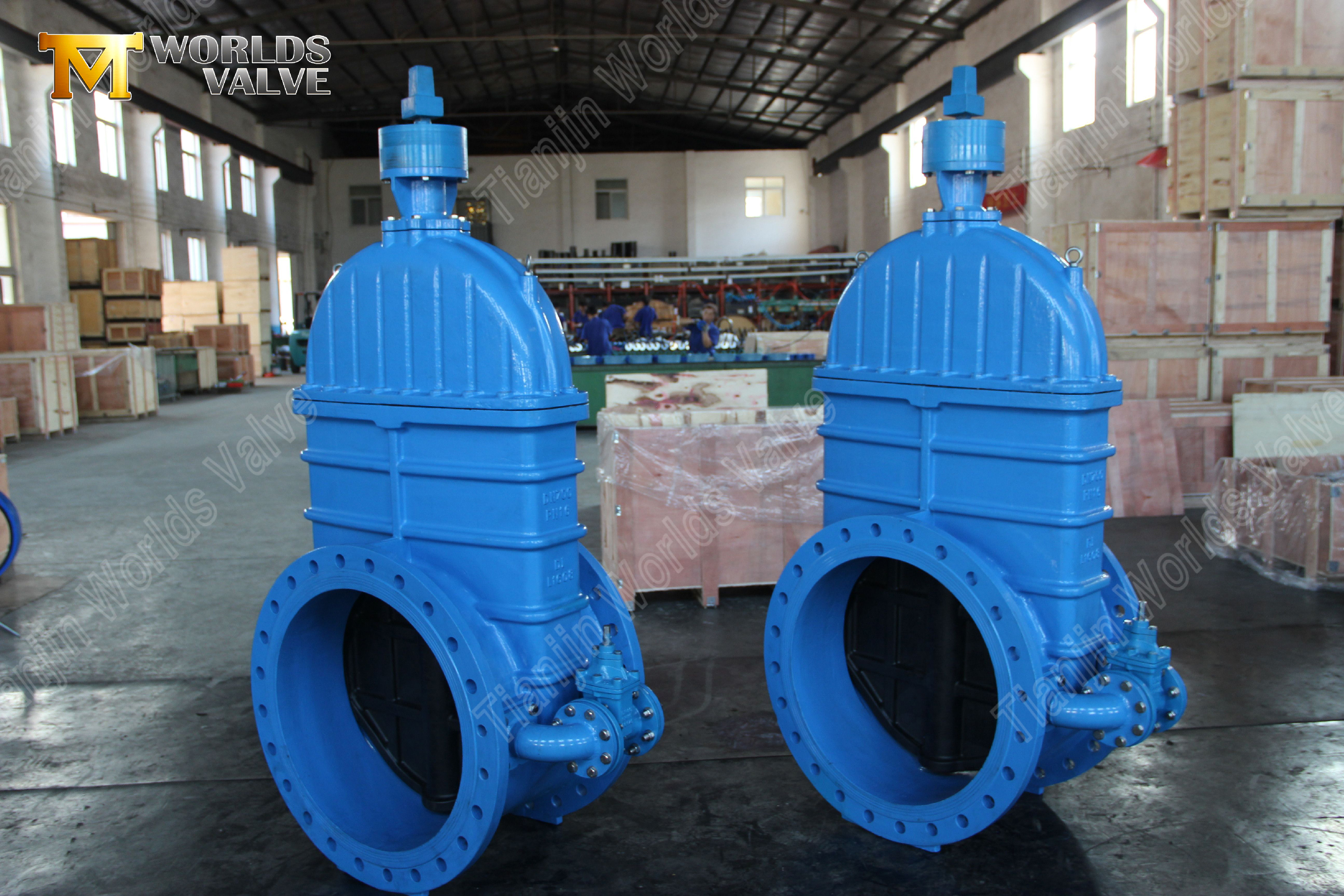

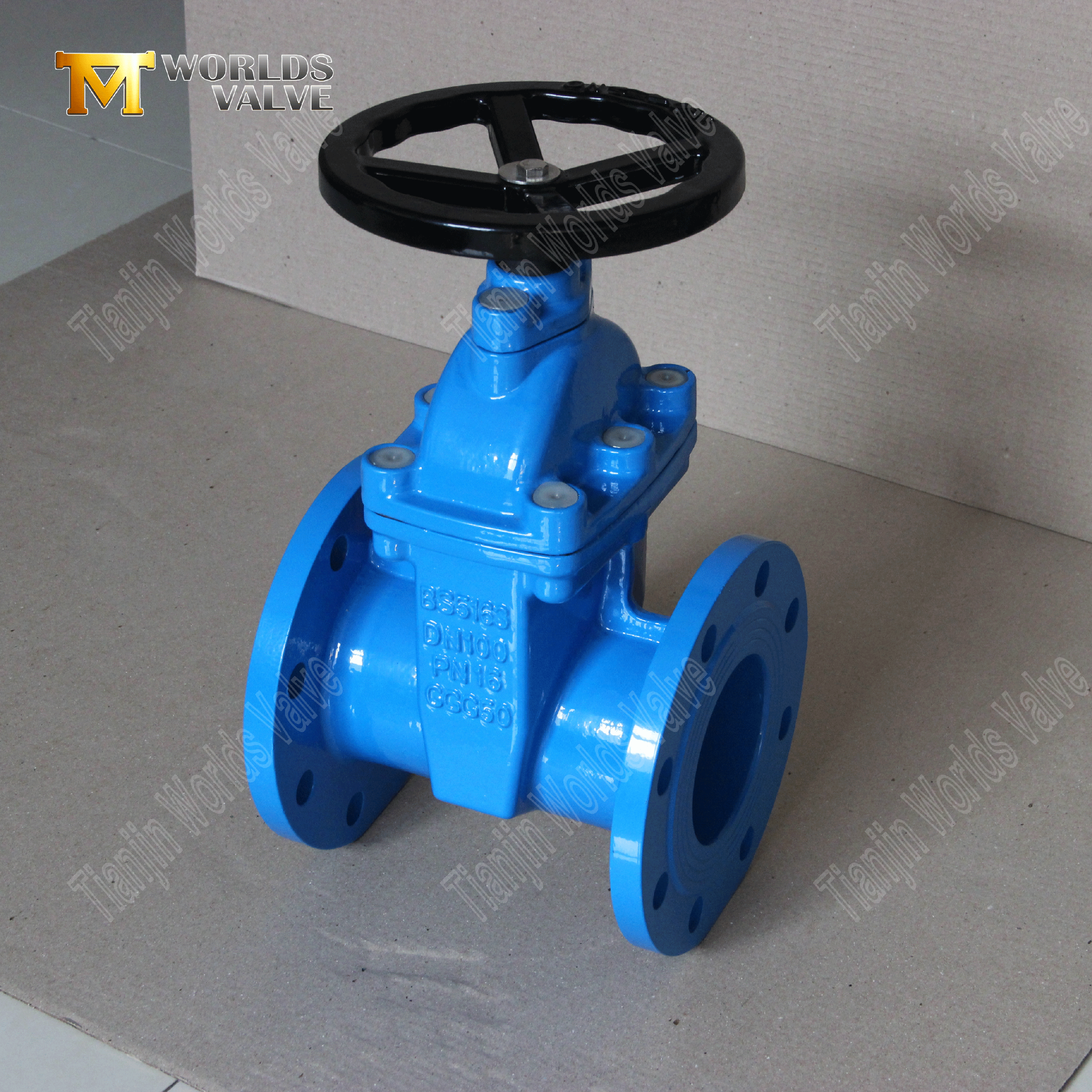

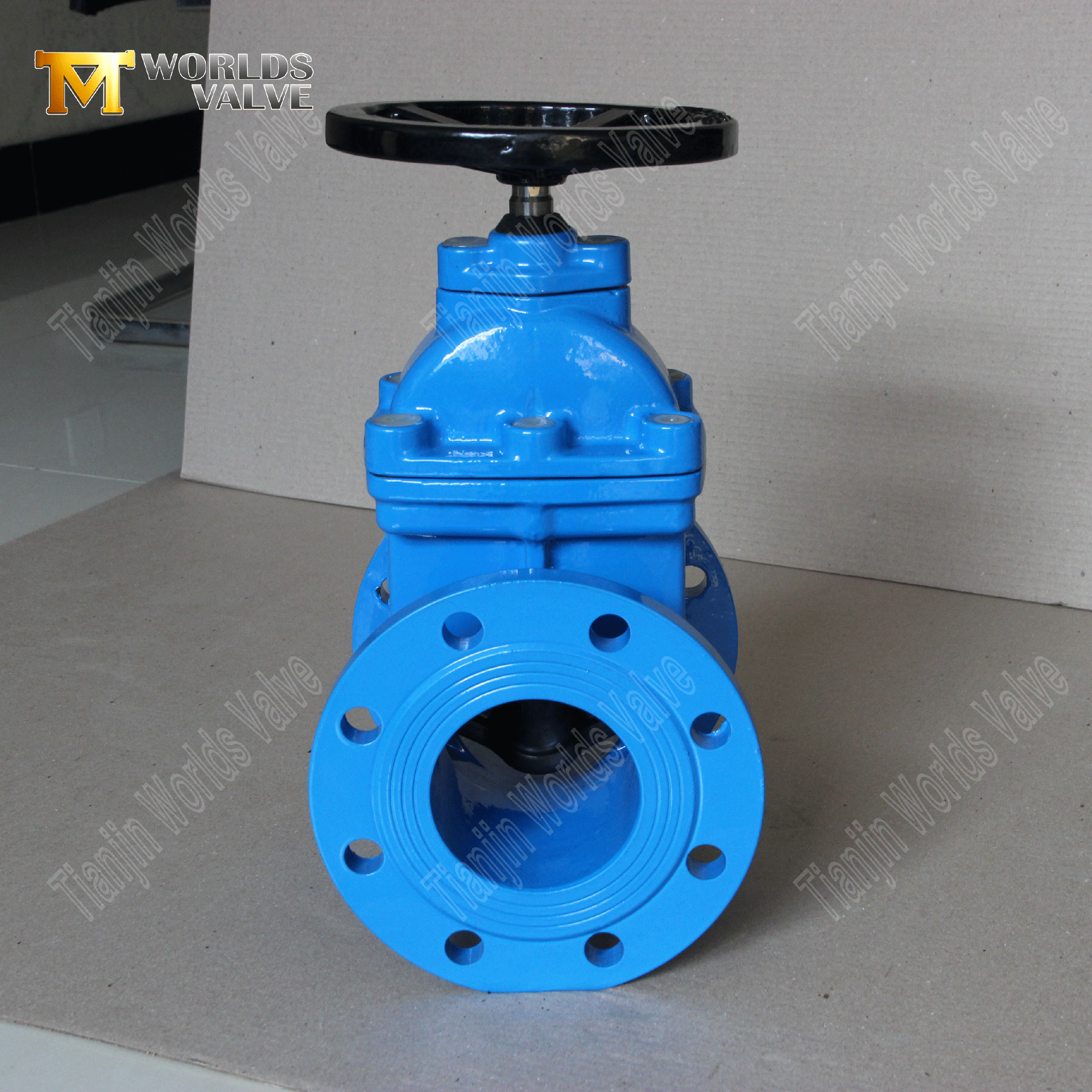

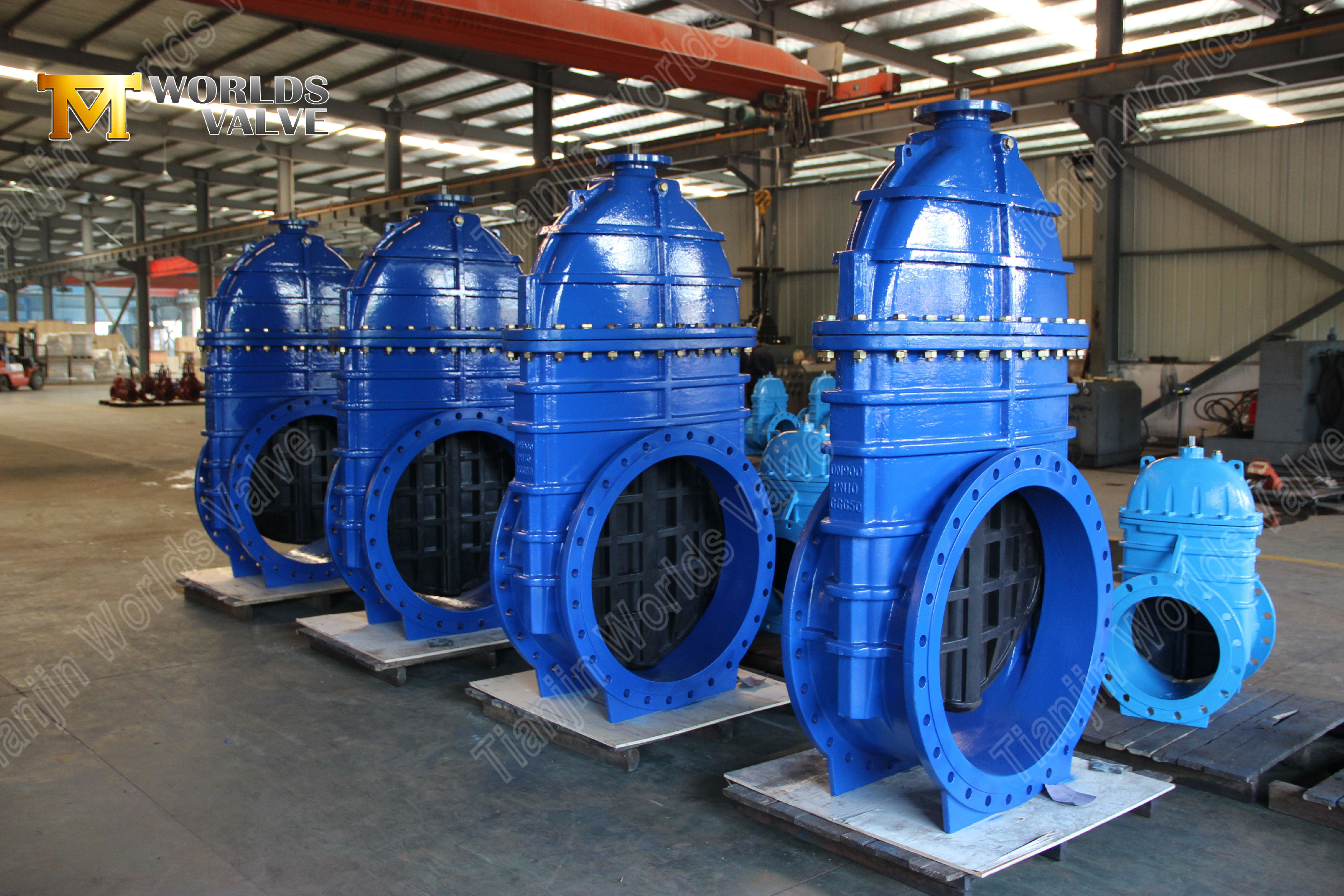

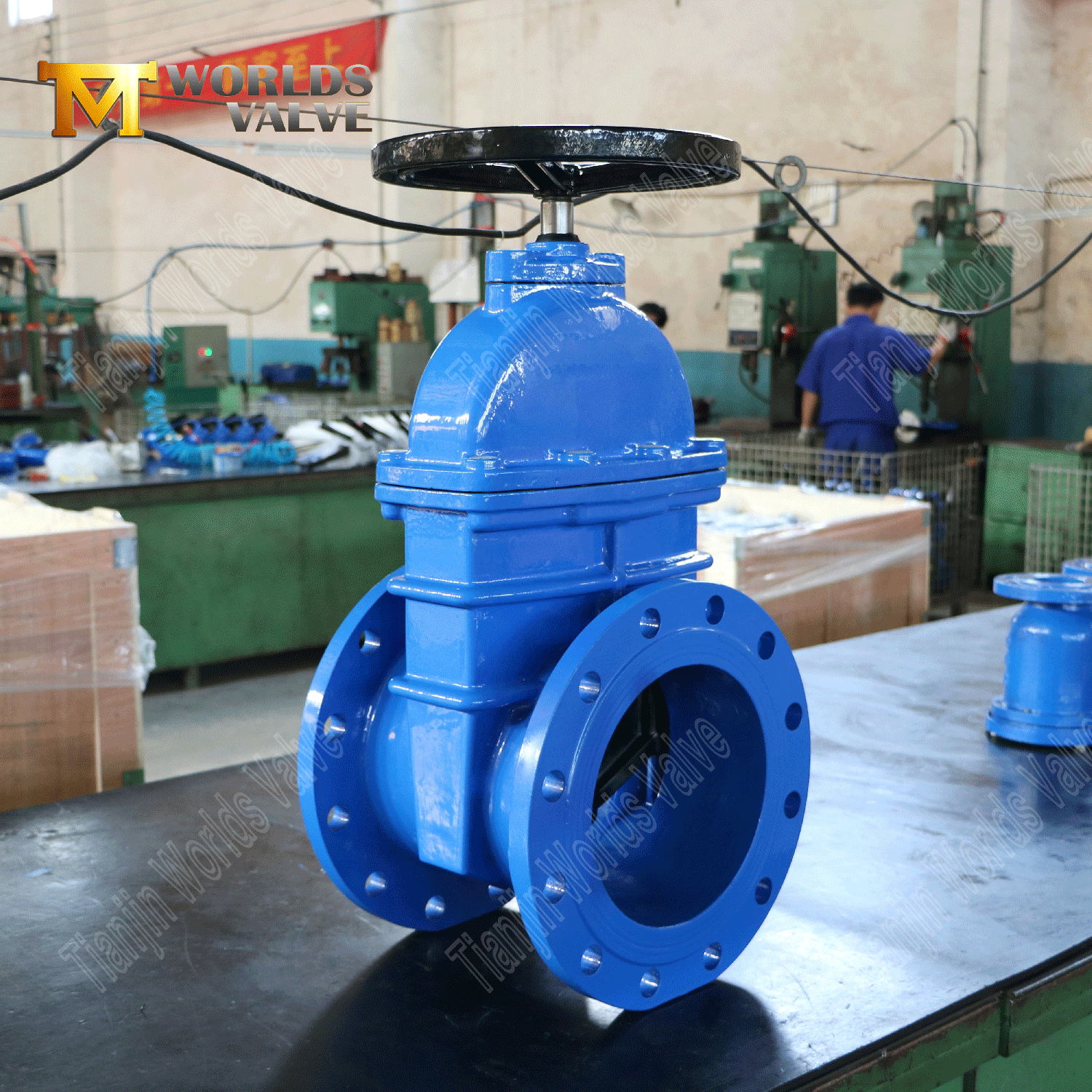

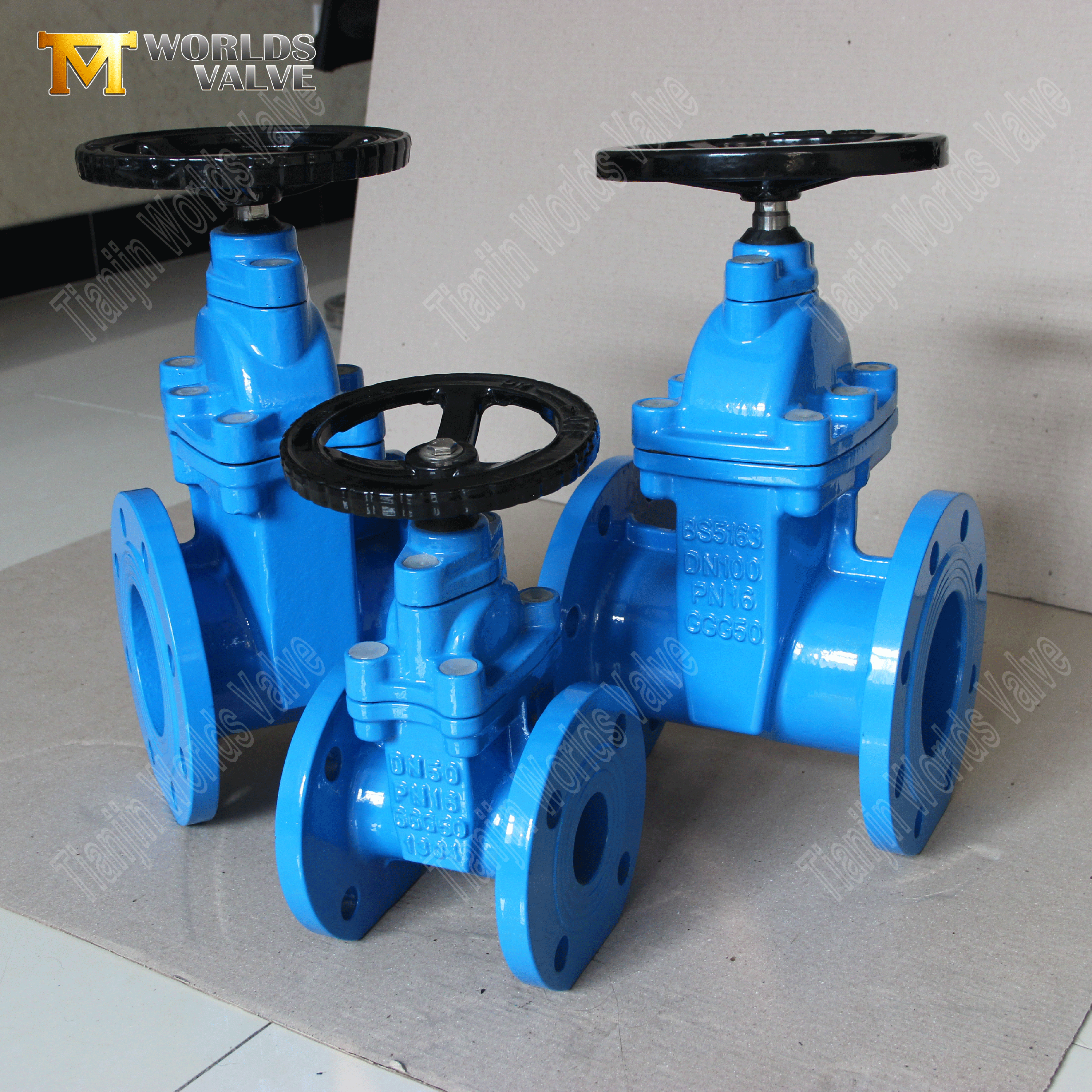

BS5163 Задвижка из ковкого чугуна с упругим седлом и невыдвижным штоком | Надежное решение для контроля воды
Tianjin Worlds Valve Co., Ltd. – Сертифицированный ISO 9001 производитель и поставщик
РГВ01-TF010203--Руководство по эксплуатации и техническому обслуживанию СКАЧАТЬ
1. BS5163-совместимое проектирование
Стандартизированные размеры: Изготовлено в соответствии со спецификациями BS5163 по строительным размерам, отверстиям фланцев и номинальным давлениям.
Производительность давления: Рассчитан на применение в системах PN10/PN16 с гидростатическими испытаниями до 22 бар в соответствии со стандартными требованиями.
Соответствие материалов: Использует ковкий чугун по стандарту BS и антикоррозийные покрытия.
2. Оптимизация пространства для невыдвижного штока
Компактная установка: Шток вращается внутрь без вертикального перемещения, что снижает высоту установки на 40 % по сравнению с конструкциями с выдвижным штоком.
Пригодность в ограниченном пространстве: Идеально подходит для клапанных камер, подземных ям и зон с ограниченным зазором над головой.
Защита штока: Внутреннее расположение штока предотвращает повреждение от внешнего воздействия или воздействия окружающей среды.

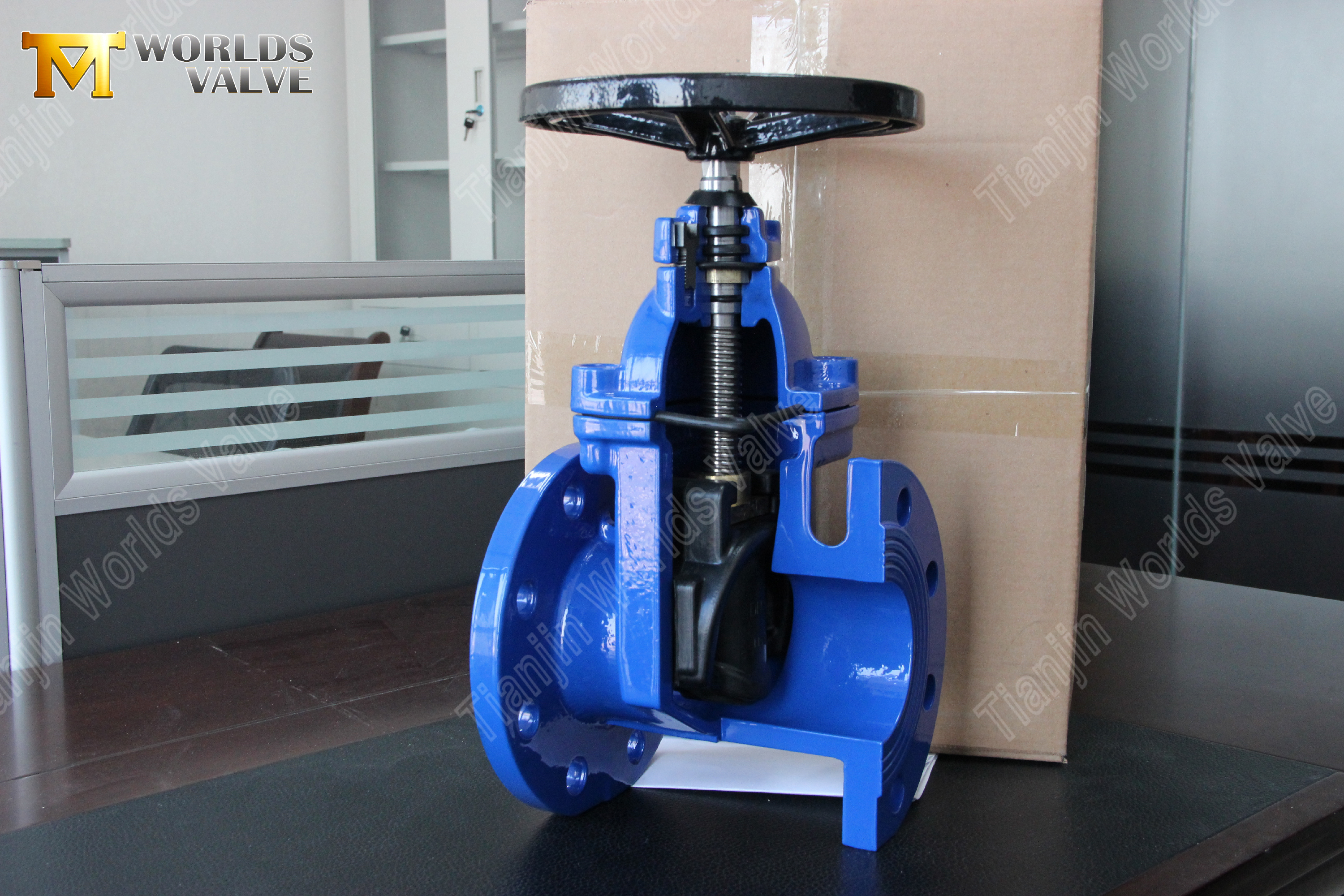

3. Упругое седло и герметичное затворное устройство.
Клин с капсулой из EPDM: Обеспечивает полный контакт резины с корпусом для **нулевой утечки** (класс A по EN 12266-1).
Предотвращение коррозии: Устраняет контакт металла с металлом между клином и седлами корпуса.
Увеличенный срок службы: Сохраняет целостность уплотнения в течение **50 000+ рабочих циклов**
4. Операционная эффективность
Работа с низким крутящим моментом: Прецизионная трапециевидная резьба снижает рабочее усилие на **35%**
Необслуживаемая конструкция: Самосмазывающиеся втулки штока исключают необходимость регулярного технического обслуживания.
Визуальный индикатор положения: Фиксированный маховик с маркерами положения для четкого определения статуса открытия/закрытия.

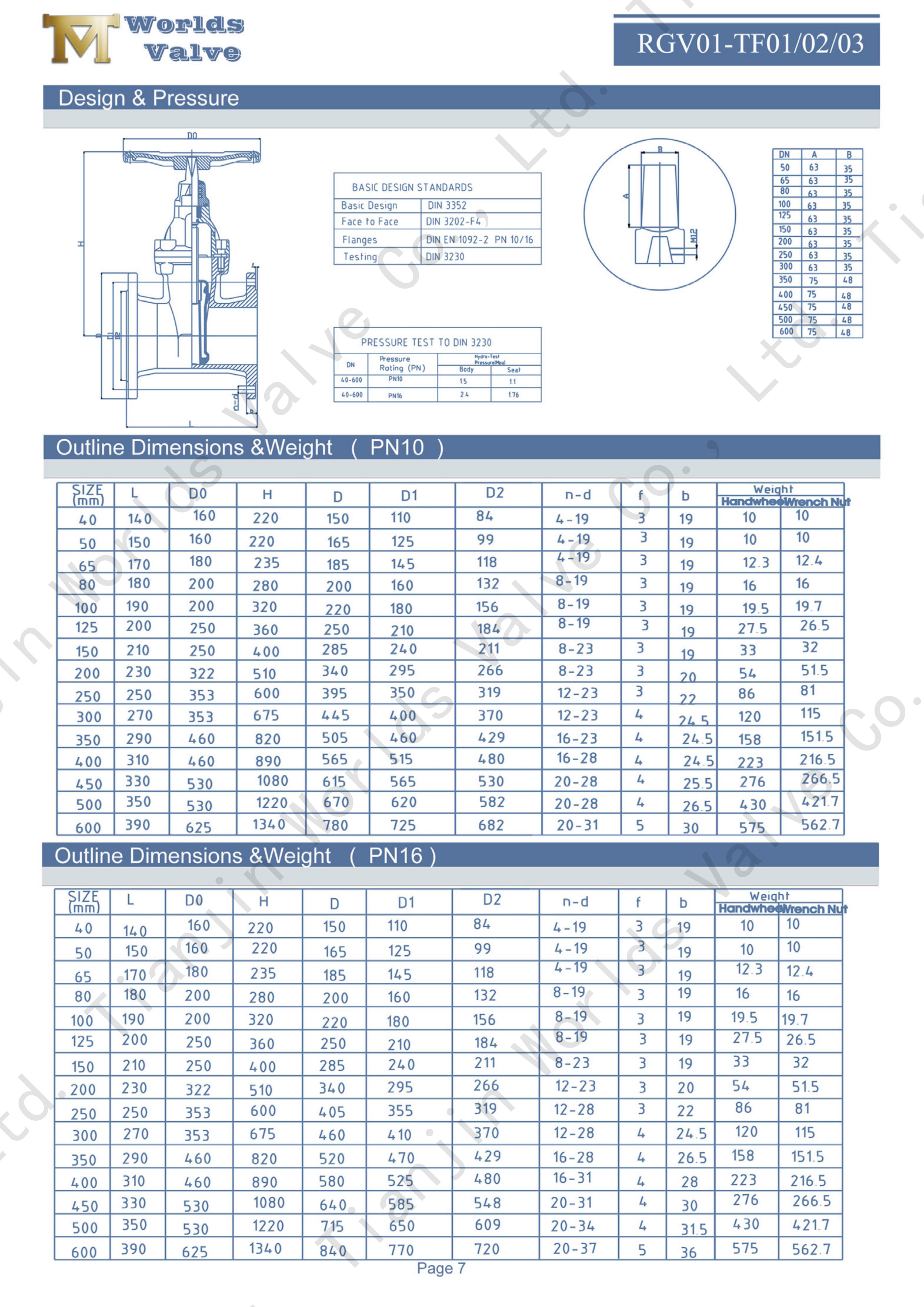

Подробное описание: | |
Ряд | Задвижка из ковкого чугуна с упругим седлом и невыдвижным штоком BS5163 |
Размер | Ду40-Ду600 |
Стандарт дизайна: | BS5163 DIN3352 БС ЕН 1171 API600 API6D АВВА C509 МСС СП-70 |
Лицом к лицу: | DIN3202 Ф4/Ф5 BS5163 АСМЭ/АНСИ Б16.10 АВВА C509 |
Пожаробезопасная конструкция: | API 6FA |
Номинальное давление: | АСМЭ/АНСИ Б16.34 |
Проверка и испытание | API598 API6D ISO5208 |
Конец фланца: | ASME/ANSI B16.5 и B16.47 АСМЭ Б16.42 АВВА C207 ИСО7005 DIN28533 ДИН ЕН 1092 DIN2501 ДЖИС Б 2220 |
1. Компактный дизайн: Невыдвижной шток позволяет устанавливать в ограниченном пространстве, где обычные клапаны не подходят.
2. Операция без технического обслуживания: Самосмазывающиеся компоненты и коррозионностойкие материалы исключают необходимость регулярного технического обслуживания.
3. Соответствие BS5163: Полное соответствие британскому стандарту обеспечивает надежность и взаимозаменяемость.

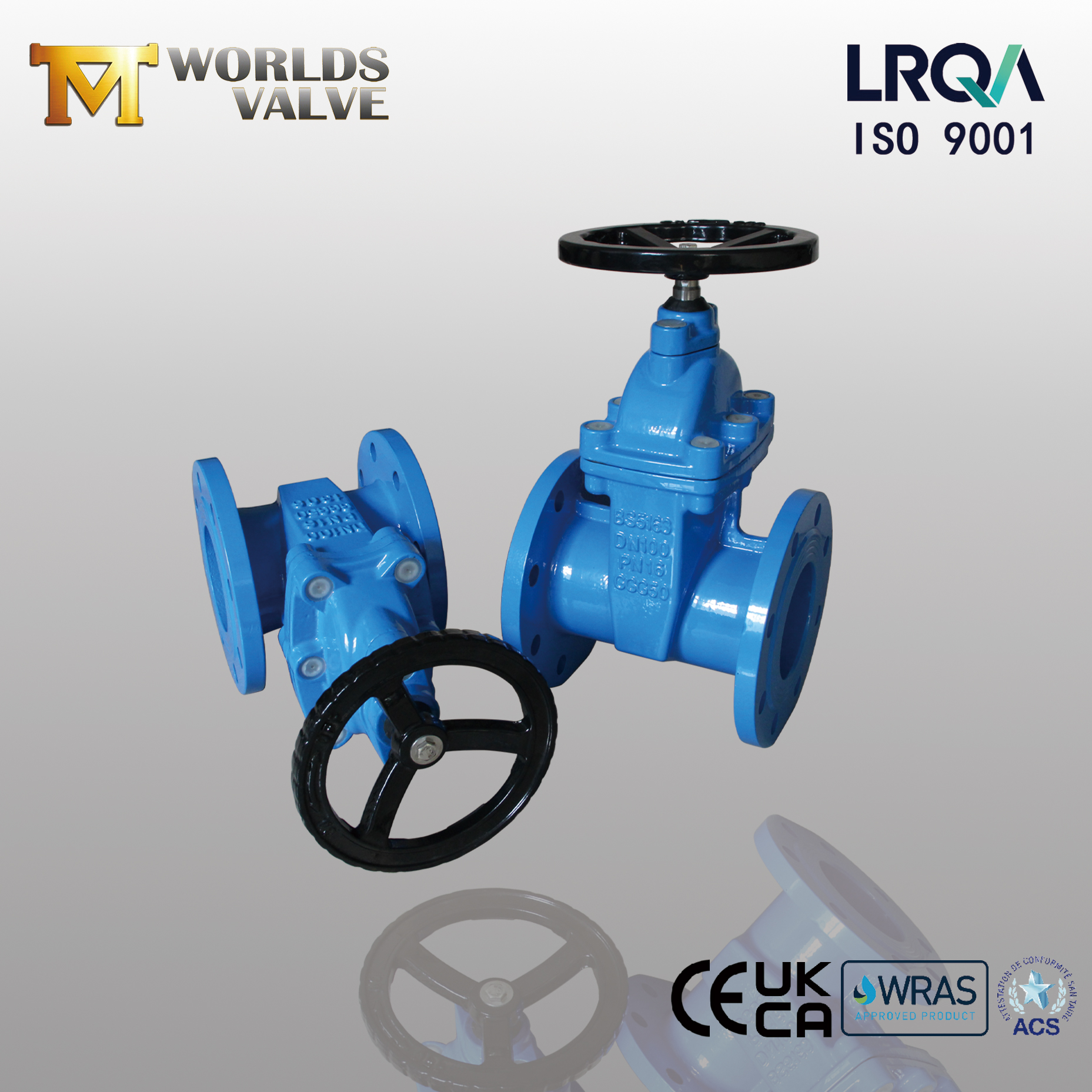

4. Международные сертификаты: Сертификаты CE, UKCA и WRAS облегчают глобальные спецификации проектов.
5. Увеличенный срок службы: Прочная конструкция и упругие сиденья обеспечивают **более 20 лет** надежной службы.
6. Доступная настройка: Модифицированные покрытия, удлинители штока и специальные конфигурации в соответствии с требованиями OEM.
Муниципальные системы водоснабжения: Магистральные запорные клапаны, распределительные сети и контроль резервуаров
Противопожарная защита: Спринклерные системы, линии подачи гидрантов и резервуары для пожарной воды
Водоочистка: Насосные станции, фильтрационные установки и системы дозирования химических реагентов
Промышленная вода: Контуры охлаждающей воды, линии технологической воды и контроль сточных вод
Строительные услуги: Подвальные клапанные камеры, стояки и технические помещения
Задвижка BS5163, специально разработанная для ограниченного пространства и вертикальной установки, сочетает в себе компактную конструкцию с надежными запорными характеристиками для защиты от воды и пожара.
