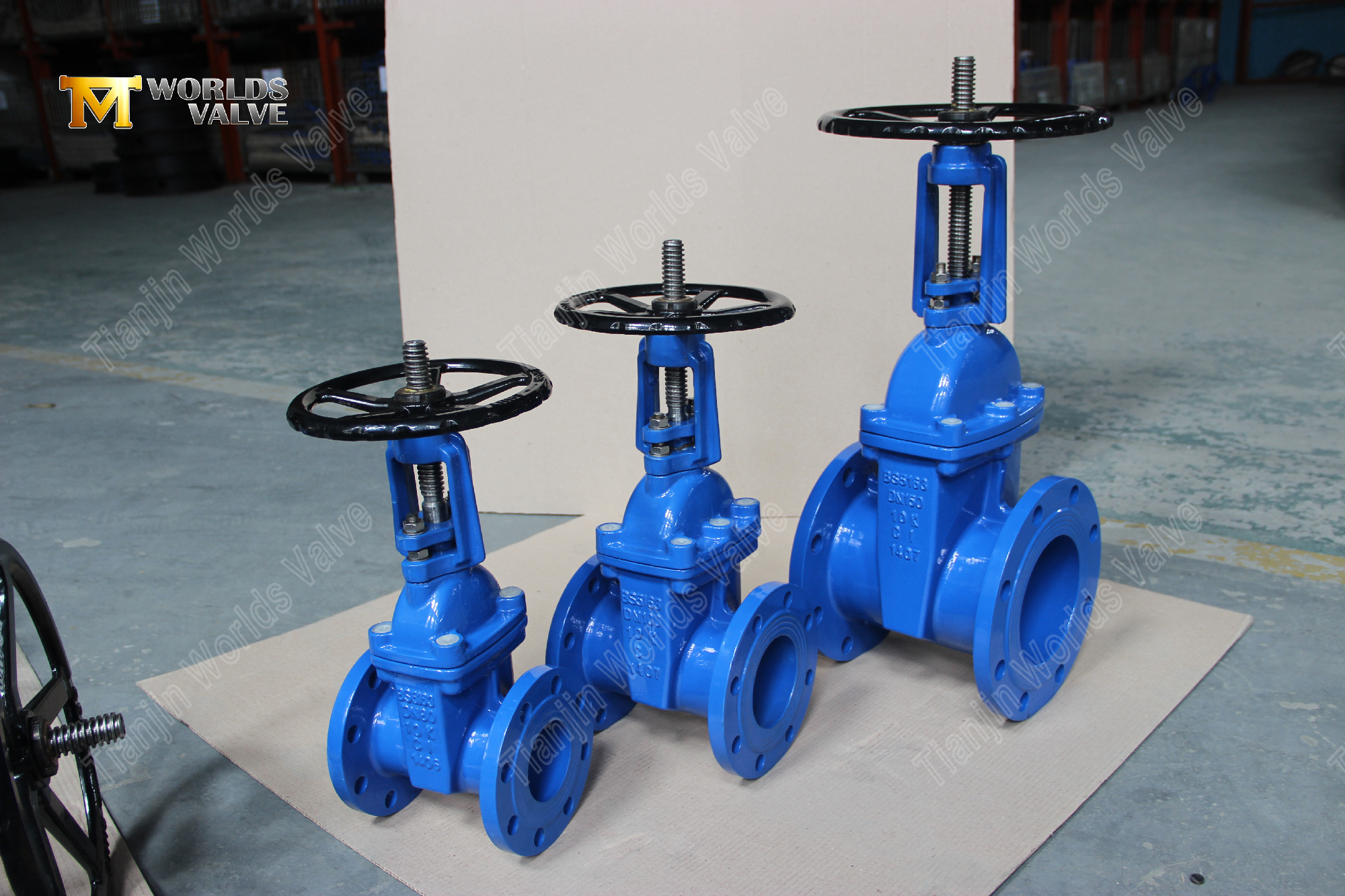

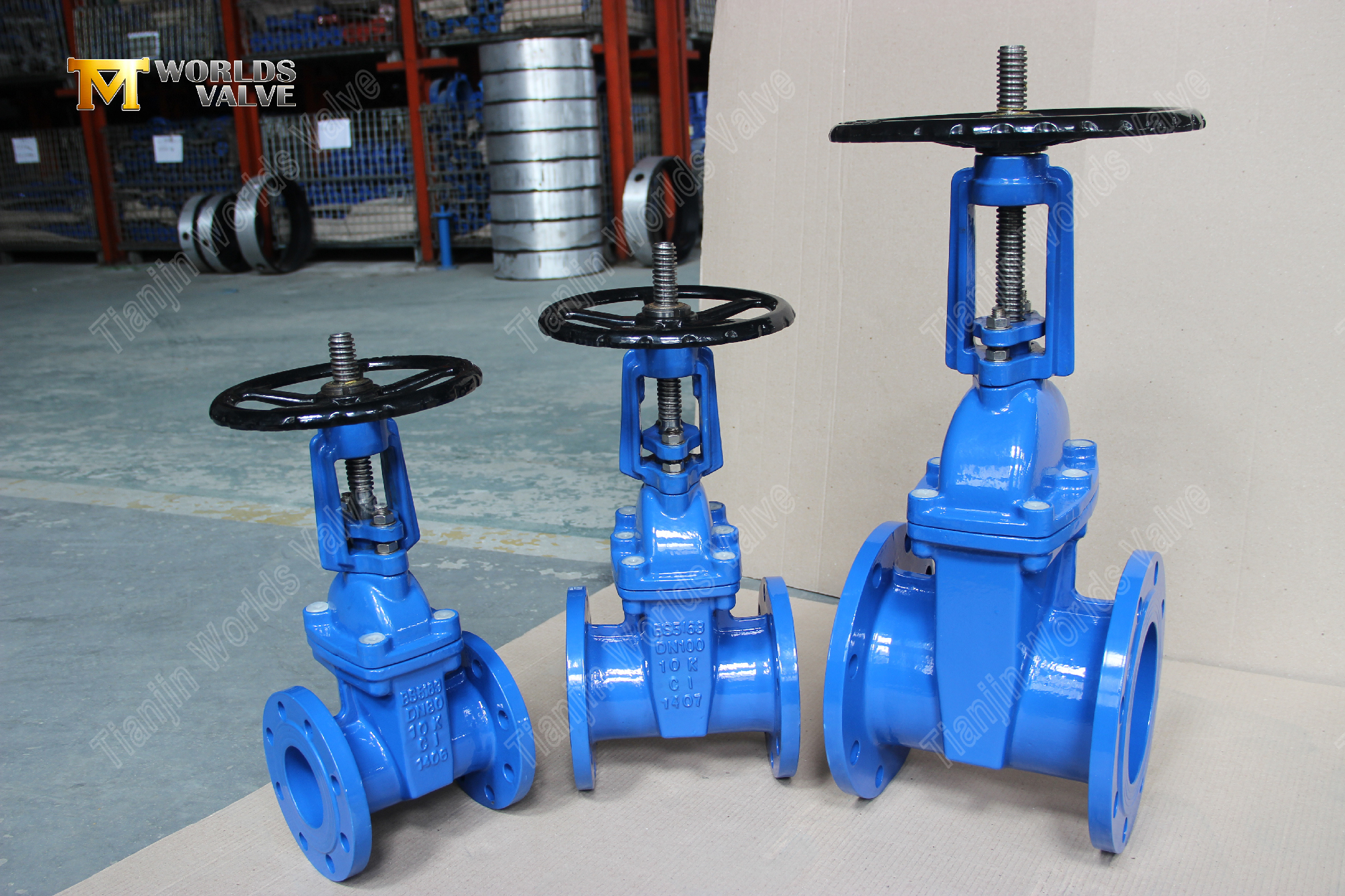

JIS 10K / BS5163 Задвижка с упругим седлом – маховик

Обзор продукта

Задвижка с упругим седлом представляет собой клапан линейного перемещения, в котором используется клин с резиновой футеровкой для создания герметичного уплотнения относительно корпуса клапана. В отличие от задвижек с металлическим седлом, в которых используется контакт металл-металл, упругая конструкция седла компенсирует незначительные загрязнения и дефекты в потоке, обеспечивая надежное перекрытие даже в сложных условиях водоснабжения и водоотведения.

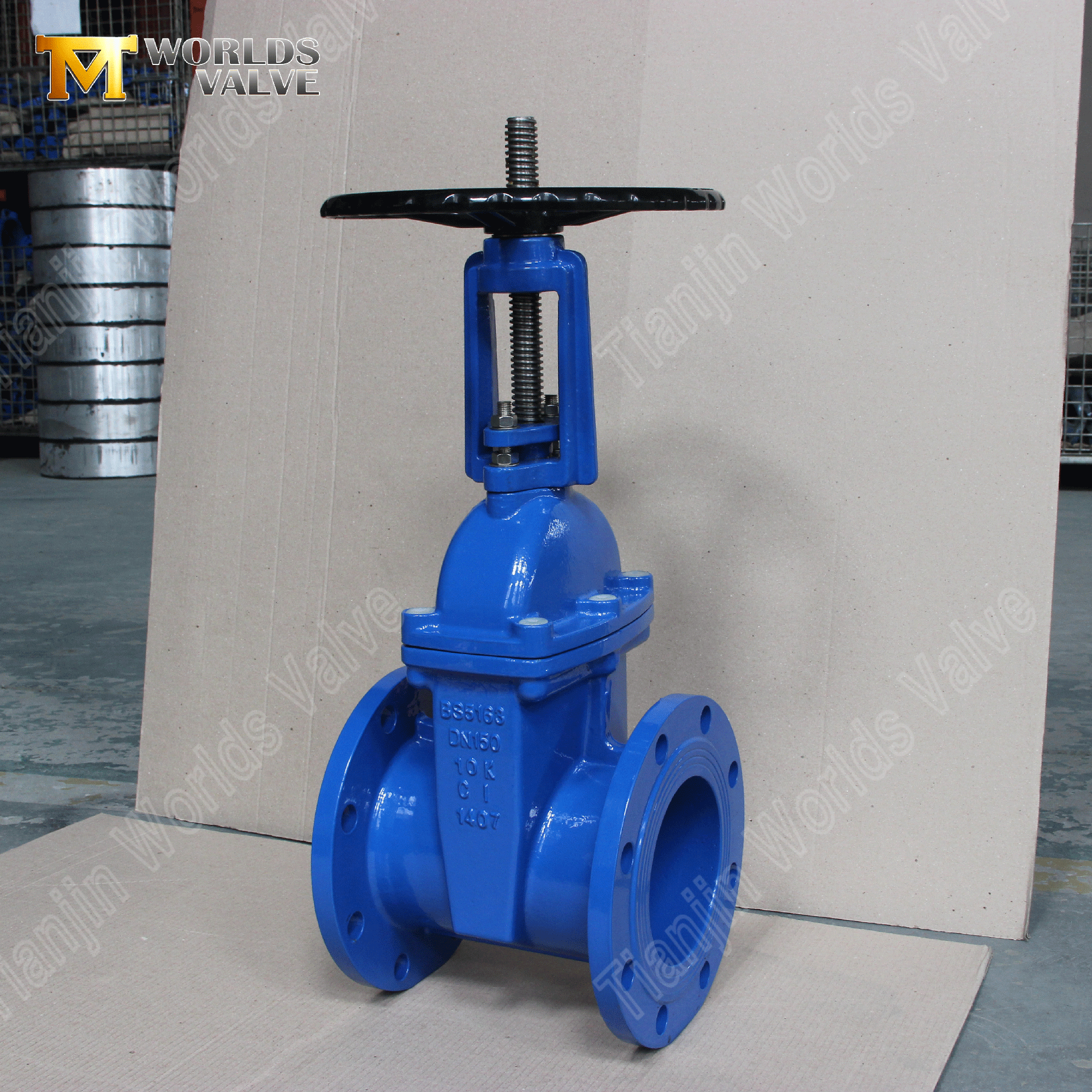

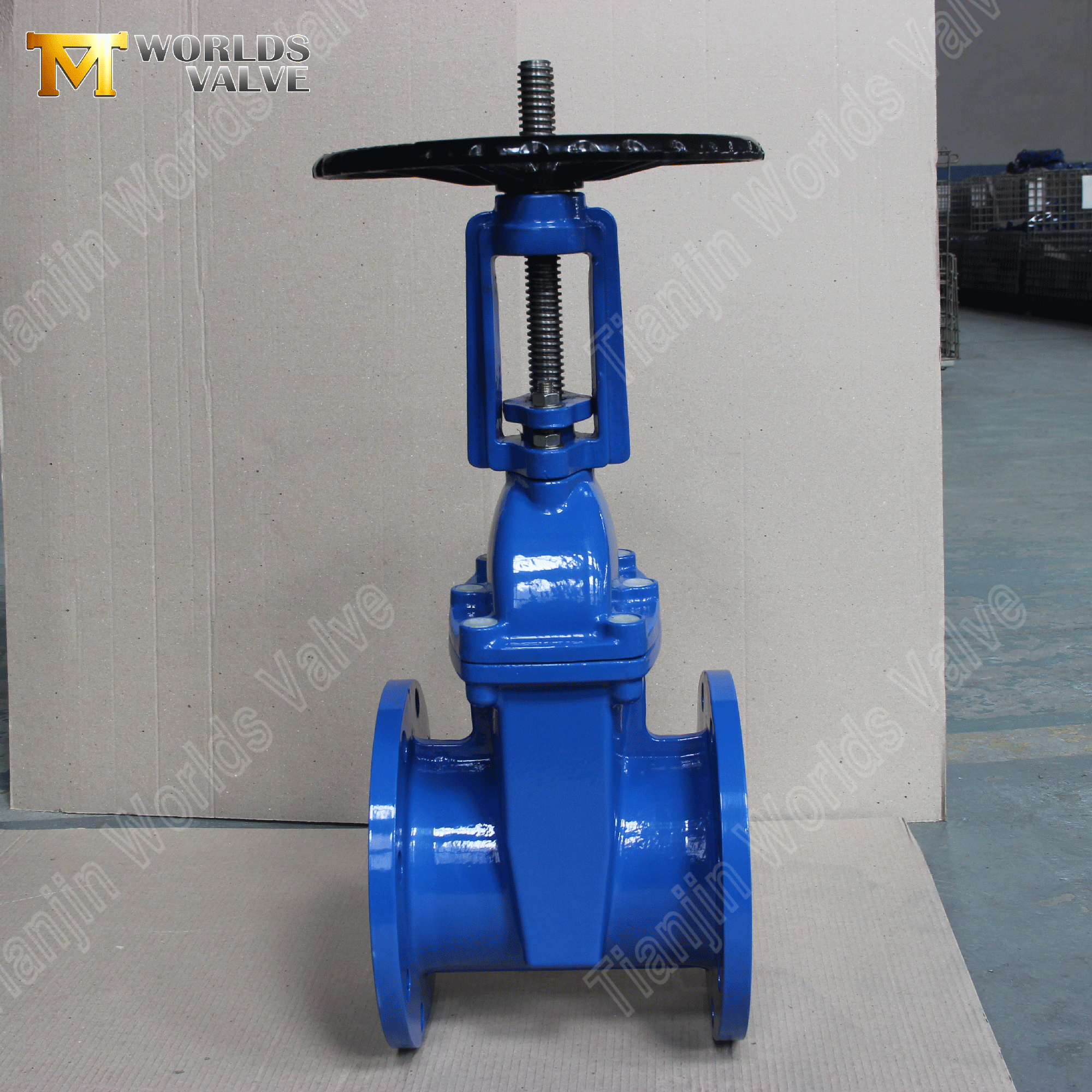

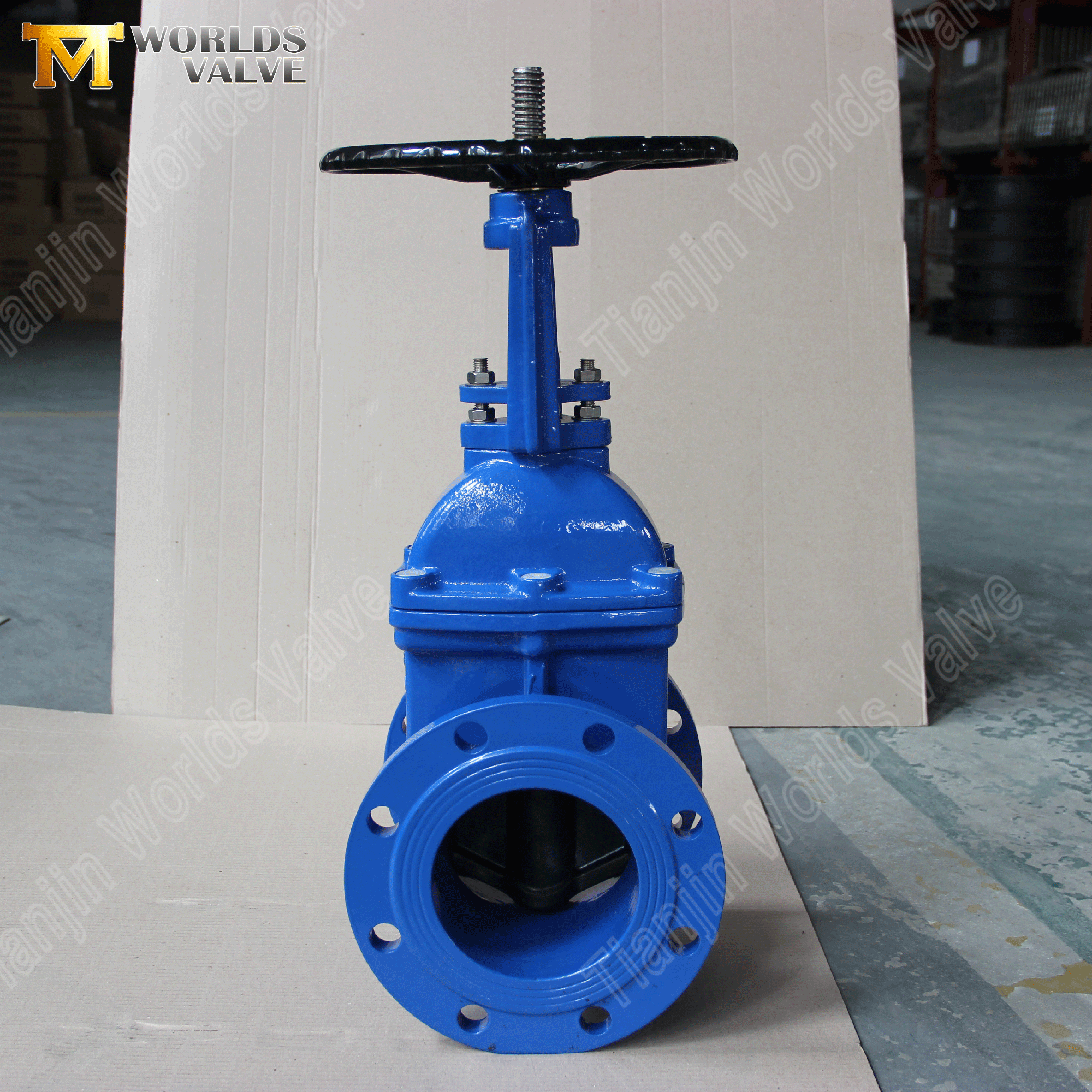

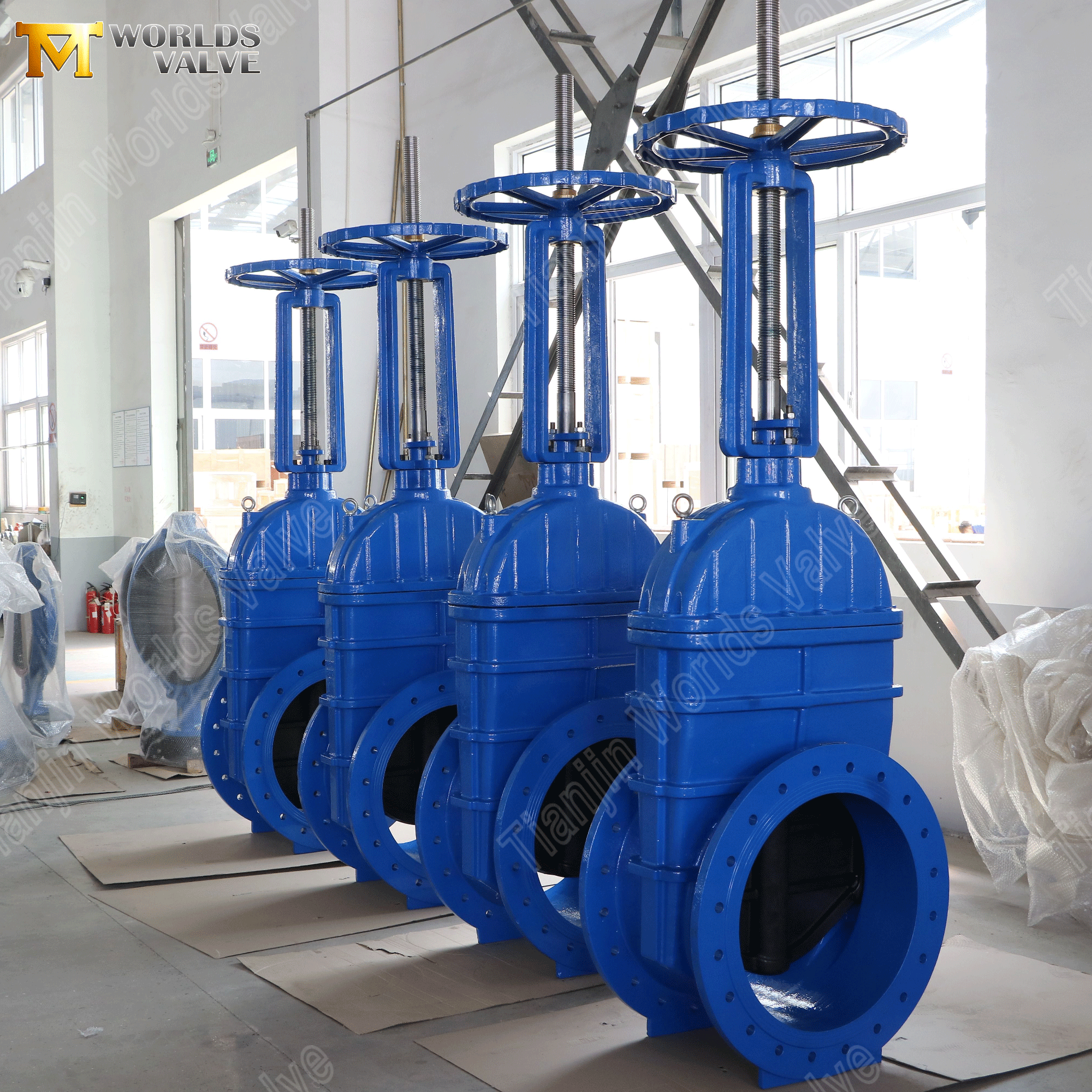

Эта модель представляет собой задвижку с выдвижным штоком (OS&Y): шток поднимается и опускается вместе с клином, обеспечивая четкую визуальную индикацию положения клапана. Когда шток полностью поднят, клапан открыт; при полном опускании клапан закрыт. Это делает его идеальным для применений, где операторам необходимо с первого взгляда подтвердить состояние клапана, например, на водоочистных станциях, насосных станциях и системах противопожарной защиты.

Клапан изготовлен в соответствии со стандартами JIS 10K и BS5163, что обеспечивает совместимость с японскими и британскими трубопроводными системами. Он имеет корпус CI (серый чугун) и маховик для надежного ручного управления. Упругое седло из этилен-пропиленового каучука полностью вулканизировано (отверждено) на клине, обеспечивая постоянное, герметичное соединение, устойчивое к смещению при высоких скоростях потока.

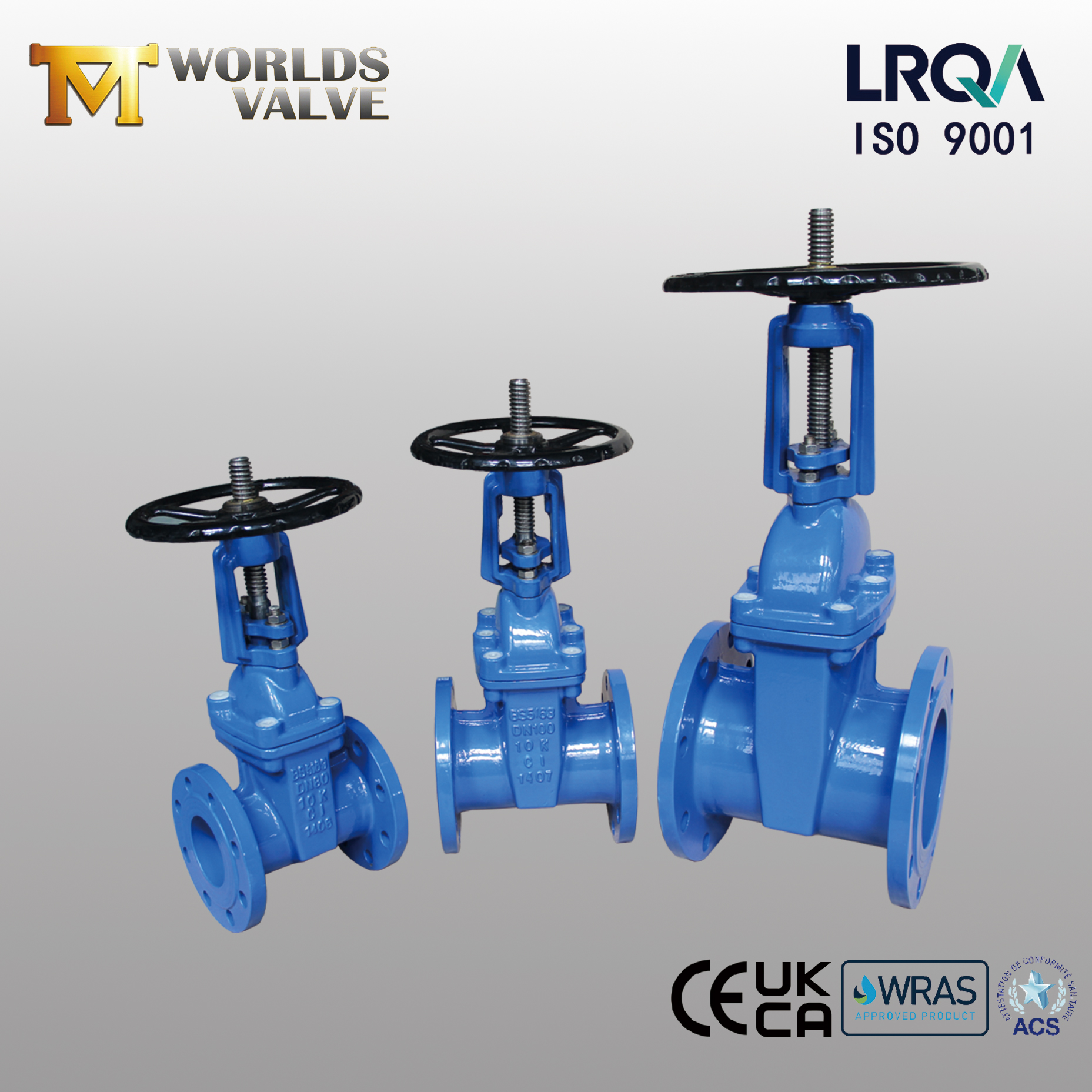

Являясь прямым производителем OEM/ODM с более чем 19-летним опытом экспорта, компания Tianjin Worlds Valve Co., Ltd. поставляет полностью настраиваемые задвижки с упругим седлом — материалы, размеры, номинальное давление, стандарты фланцев, покрытия и методы работы — все с учетом ваших точных спецификаций. Наша продукция экспортируется в более чем 50 стран и имеет сертификаты ISO 9001 (сертифицирована LRQA), CE, UKCA, WRAS и ACS.

Представлять:

OS&Y Задвижка с эластичным седлом | Тело CI | ДЖИС 10К/BS5163 | Маховик

Tianjin Worlds Valve Co., Ltd. — ваш надежный источник надежного и экономичного регулирования расхода

RGV02-TF01 — Подробная информация о продукте

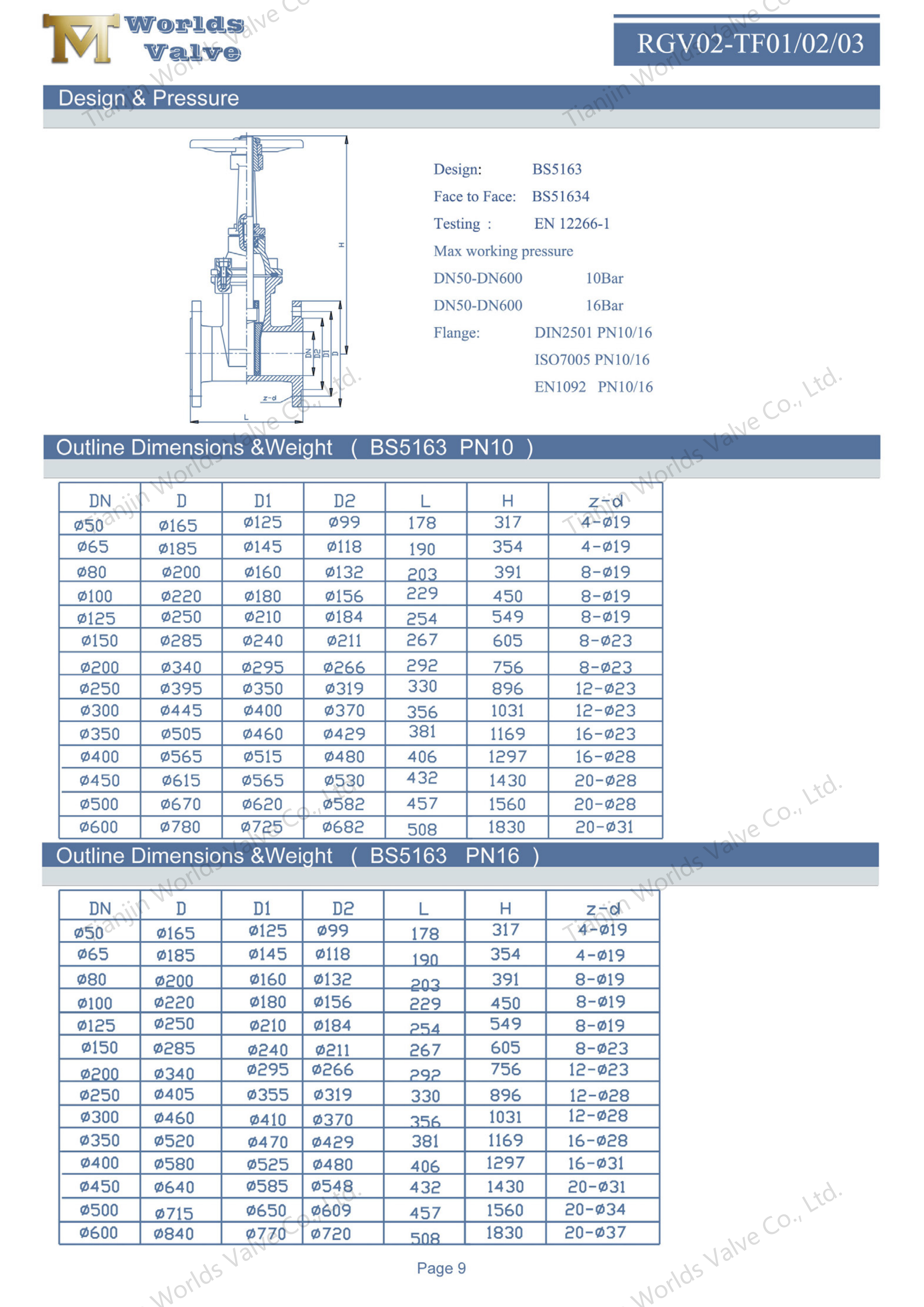

Технические характеристики

Эта модель настроена со следующими параметрами. Обратите внимание, что каждый элемент, указанный ниже, можно настроить в соответствии с вашими конкретными потребностями.

Ключевые особенности и преимущества

1. Конструкция с выдвижным штоком (OS&Y) – визуальная индикация положения.

• Индикатор четкого положения . Поднимающийся шток обеспечивает немедленное визуальное подтверждение состояния клапана: шток вверх означает открытие, шток вниз означает закрытие. Никаких догадок, никаких случайных действий.

• Подходит для подземной установки. Благодаря удлинителю штока конструкция поднимающегося штока позволяет работать над землей, что делает его идеальным для подземных трубопроводов и клапанных коробок.

• Простота обслуживания . Набивку штока можно отрегулировать или заменить, не снимая клапан с трубопровода, что сокращает время простоя.

2. Материал корпуса – CI (серый чугун)

• Надежная прочность . Серый чугун обеспечивает достаточную механическую прочность для эксплуатации в соответствии со стандартами JIS 10K и BS5163 в системах водоснабжения и водоотведения.

• Отличная обрабатываемость . Материал обеспечивает точную отливку и строгие допуски на размеры, обеспечивая надежное уплотнение фланца и плавную работу клина.

• Экономически эффективное решение – CI предлагает экономичный выбор для промышленного и муниципального обслуживания общего назначения.

3. Упругий посаженный клин – герметичное закрытие

• Вулканизированное седло из EPDM. Резиновое седло из EPDM прочно прикрепляется к клину посредством высокотемпературной вулканизации, исключая любые зазоры или пути утечки между седлом и клином.

• Компенсирует мусор . Упругая резиновая поверхность сжимает мелкие частицы мусора и частицы, обеспечивая герметичность даже в неидеальных условиях воды.

• Герметичность - упругое седло, проверенное на соответствие стандарту EN12266-1, обеспечивает отключение без утечек, что делает его идеальным для питьевой воды и критически важных изоляционных систем.

4. Управление с помощью маховика – надежное ручное управление.

• Простое и надежное управление . Маховик обеспечивает прямое механическое управление с четкой тактильной обратной связью. Электропитание или система управления не требуются.

• Низкий рабочий крутящий момент . Клиновидная конструкция и механизм с поднимающейся резьбой штока снижают рабочий крутящий момент, делая ручное управление плавным и легким.

• Доступно блокирующее устройство. Дополнительная стопорная гайка или навесной замок предотвращают несанкционированное использование.

5. Соответствие JIS 10K/BS5163 – совместимость с международными стандартами.

• JIS 10K – соответствует японским промышленным стандартам для работы при давлении 10 бар, размеры фланцев соответствуют JIS B2212 – подходят для проектов в Японии и других регионах, где действуют стандарты JIS.

• BS5163 – соответствует британскому стандарту для задвижек с упругим седлом, размеры фланцев соответствуют BS4504 – подходят для проектов Великобритании и Содружества.

• Гибкость двойного стандарта — один клапан, два основных международных стандарта — упрощают управление закупками и запасами для многонациональных проектов.

Типичные применения

Задвижки с упругим седлом и поднимающимся штоком пользуются доверием во многих отраслях промышленности:

• Водоснабжение и распределение – Муниципальные водопроводы, распределительные сети, насосные станции.

• Очистка сточных вод – канализационные линии, очистные сооружения, системы сточных вод.

• Противопожарная защита – пожарные водопроводы, спринклерные системы, изоляция гидрантов.

• Системы отопления, вентиляции и кондиционирования – контуры охлажденной воды, горячей воды, градирни.

• Промышленная переработка – охлаждающая вода, технологические жидкости, общая изоляция.

• Ирригационные и сельскохозяйственные насосные станции, изоляция магистралей.

Почему стоит выбрать Tianjin Worlds Valve?

• Качество, которому можно доверять . Наш сертификат ISO 9001:2015 выдан LRQA, одним из самых уважаемых органов сертификации в мире. Каждый клапан поставляется с сертификатами на материалы и протоколами испытаний под давлением – без исключений.

• Специалисты по задвижкам . Мы обладаем обширным опытом производства задвижек с упругим седлом для систем водоснабжения, водоотведения и муниципальных проектов по всему миру. Наша конструкция с поднимающимся штоком разработана для надежной и долгосрочной работы.

• Соответствие стандартам JIS и BS . Мы производим продукцию в соответствии со стандартами JIS 10K и BS5163, что дает вам гибкость при реализации проектов в разных регионах и системах трубопроводов.

• Полная кастомизация . Материалы, размеры, номинальное давление, стандарты фланцев (JIS, BS, ANSI, DIN), покрытия (любой цвет RAL), методы работы — все это соответствует вашим требованиям.

• 19+ лет опыта экспорта . Отлаженная логистика и послепродажная поддержка в более чем 50 странах Европы, Америки, Ближнего Востока и Юго-Восточной Азии.

• 100% отслеживаемость . Сертификаты на материалы и протоколы испытаний под давлением прилагаются к каждому заказу – без исключений.

• Быстрый поворот . Выделенный менеджер проекта; типичное время выполнения 15–40 дней. Посещение фабрик в Тяньцзине приветствуется.

Свяжитесь с нами – настройте свою задвижку сегодня:

Нужна ли вам конфигурация JIS 10K / BS5163, другой размер или номинальное давление или полный комплект клапанов для крупномасштабного проекта — мы готовы изготовить клапан по вашим спецификациям.

Отправьте нам свои требования:

• Требуемый размер и номинальное давление

• Тип носителя и рабочая температура

• Предпочтительная комбинация материалов (корпус/клин/шток)

• Способ работы (маховик, шестерня, электрический, пневматический)

• Стандарт фланца (JIS, BS, ANSI, DIN)

• Цвет покрытия (любой RAL)

• Целевое количество и порт назначения

Наша команда ответит в течение 24 часов и предоставит ценовое и инженерное предложение.

Посещение завода приветствуется – приходите посмотреть, как мы производим вашу арматуру в Тяньцзине, Китай.

Свяжитесь с нами сейчас, и давайте вместе создадим ваш клапан.
