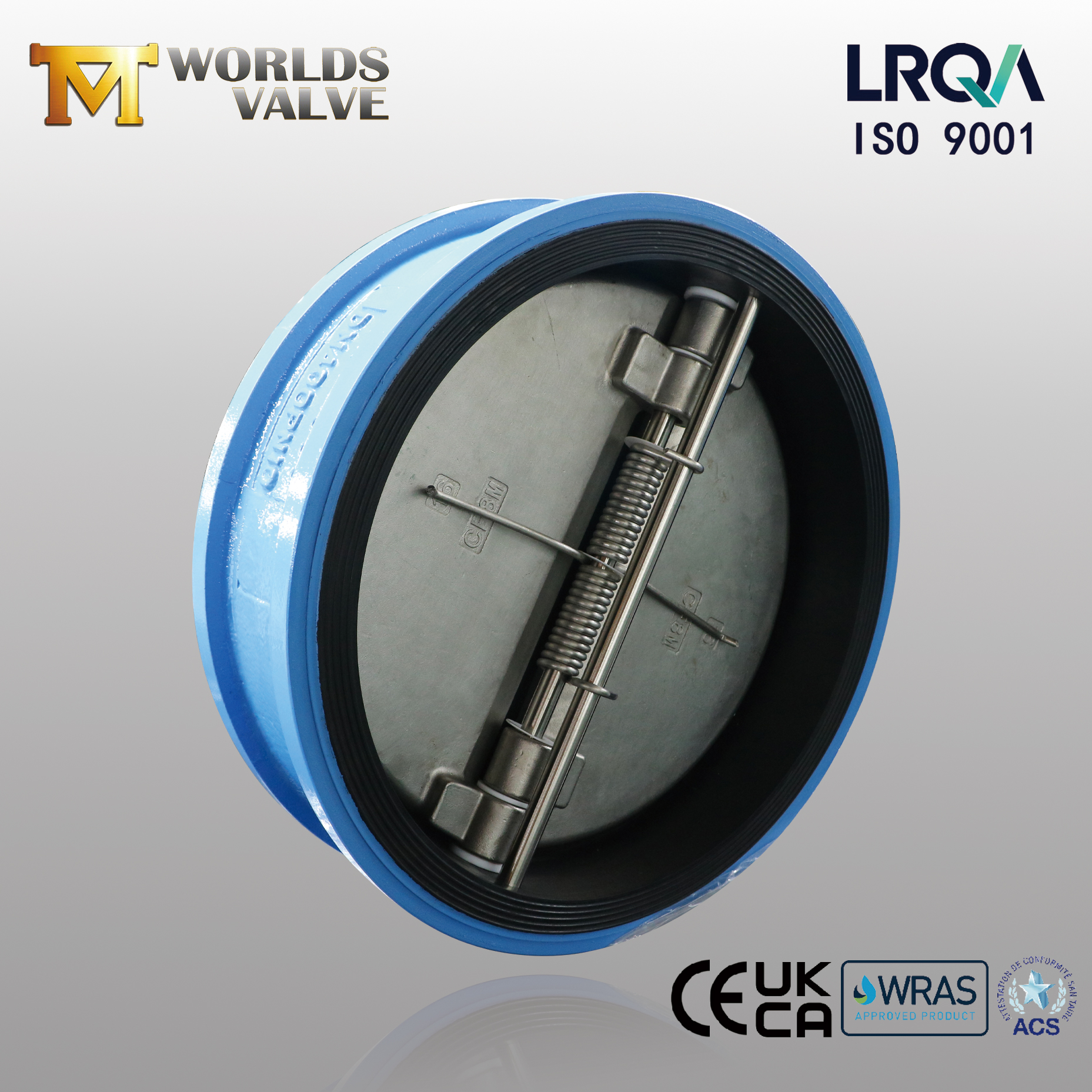

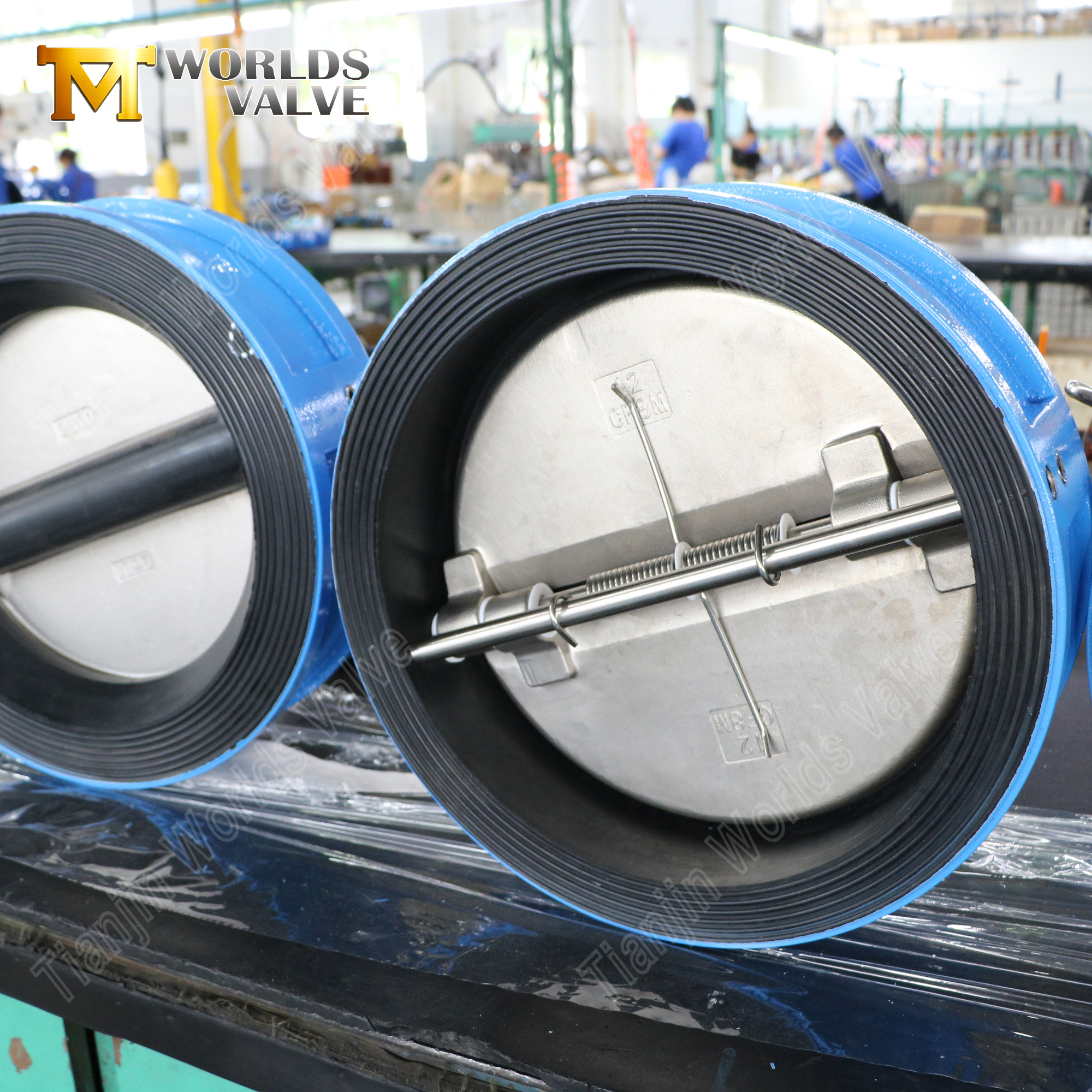

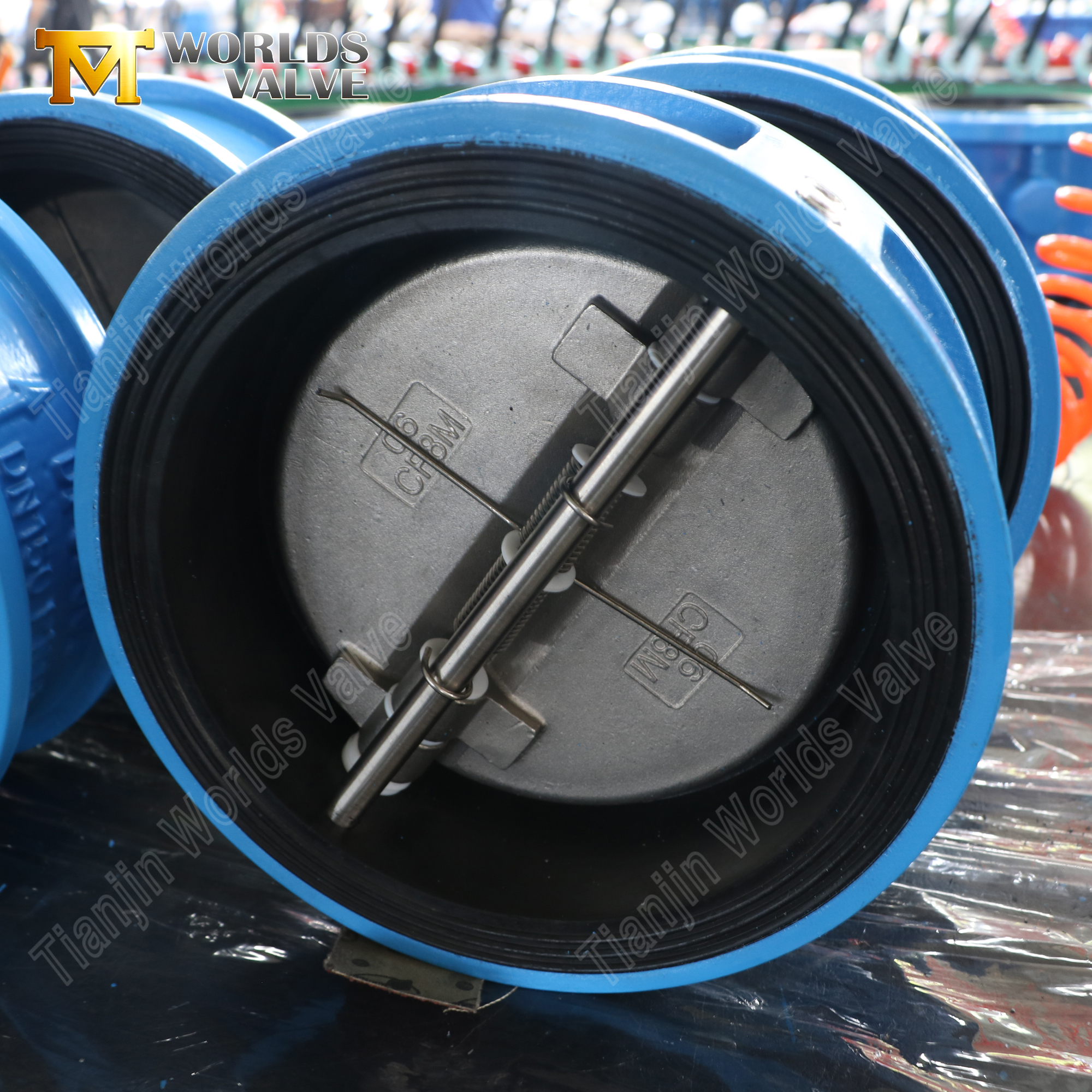

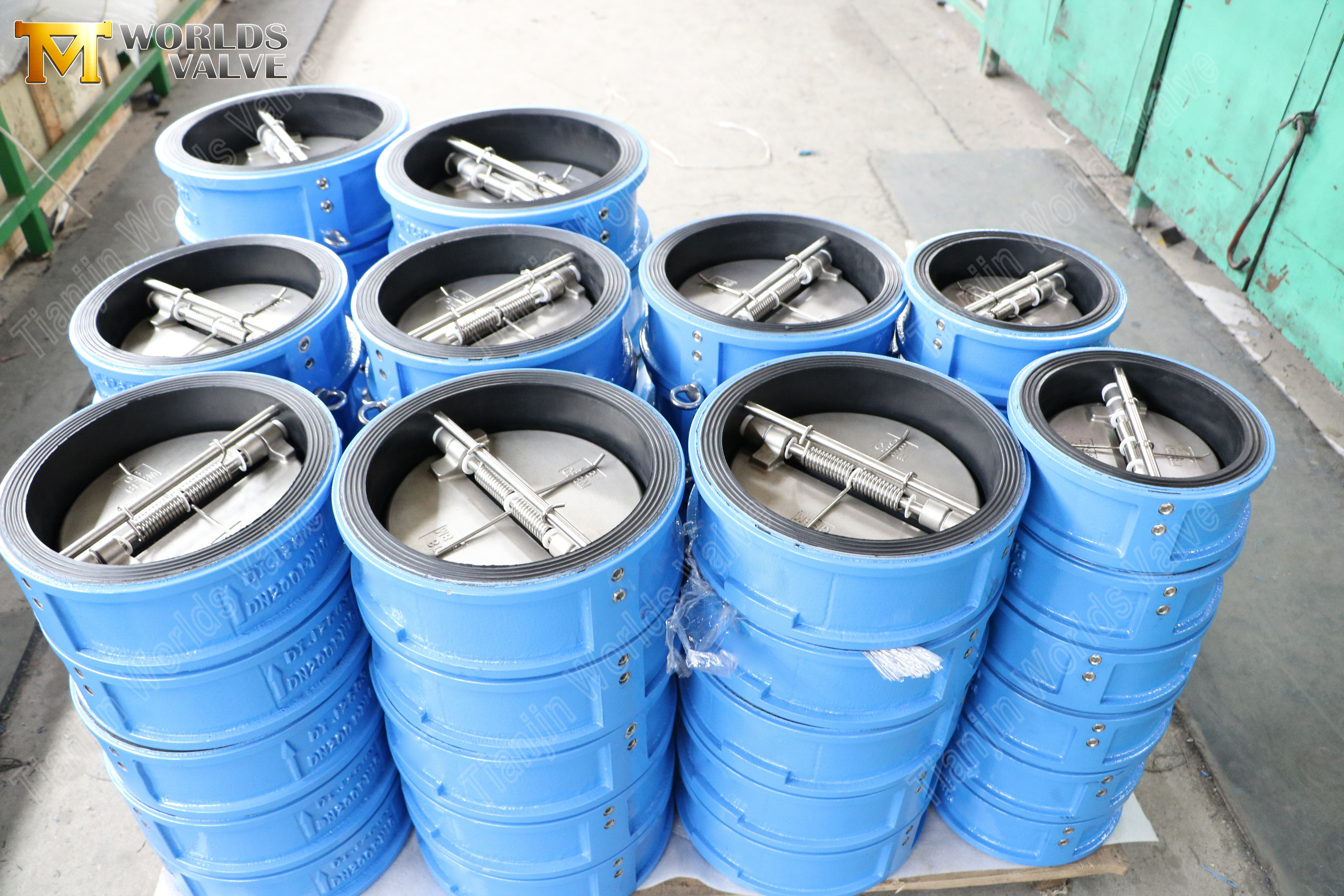

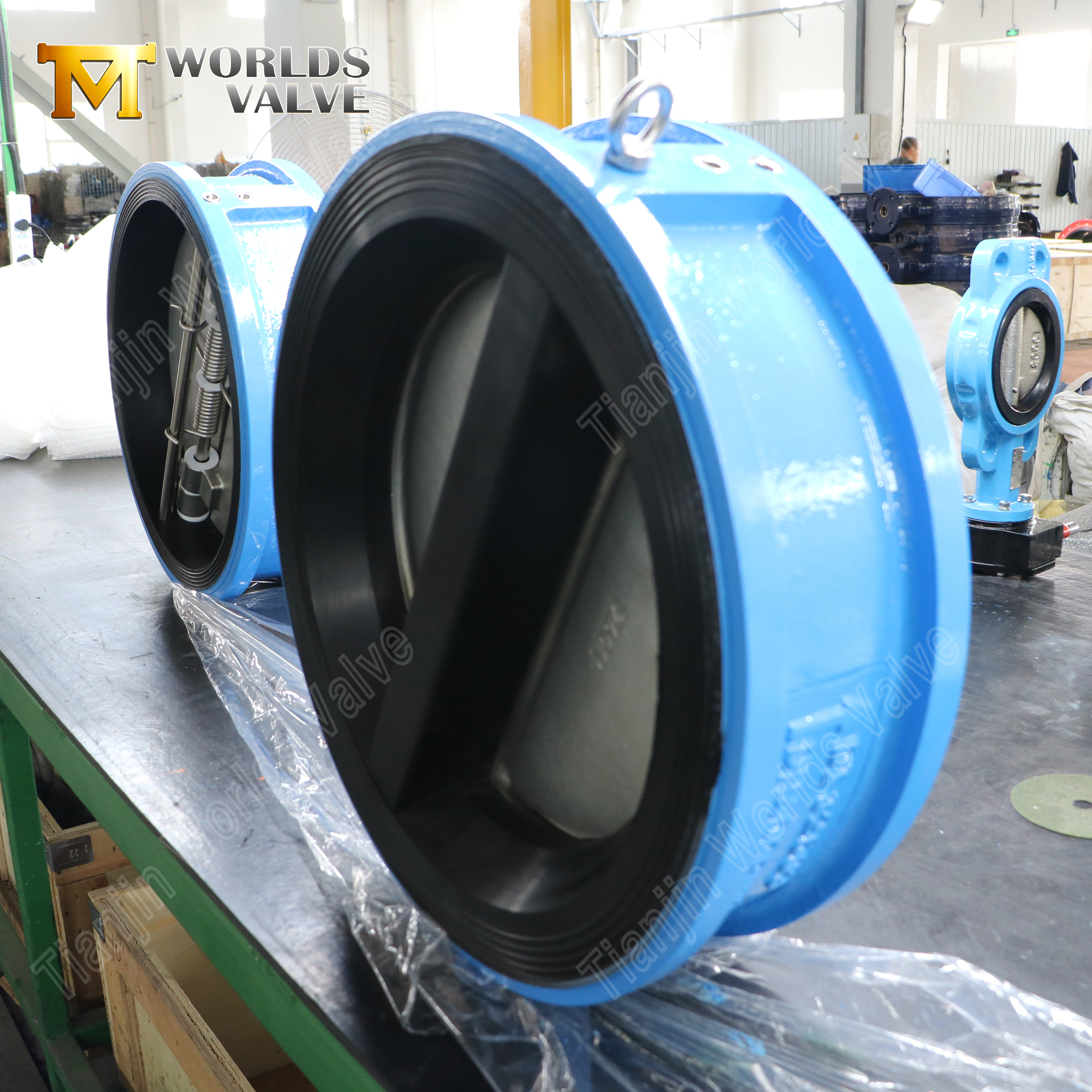

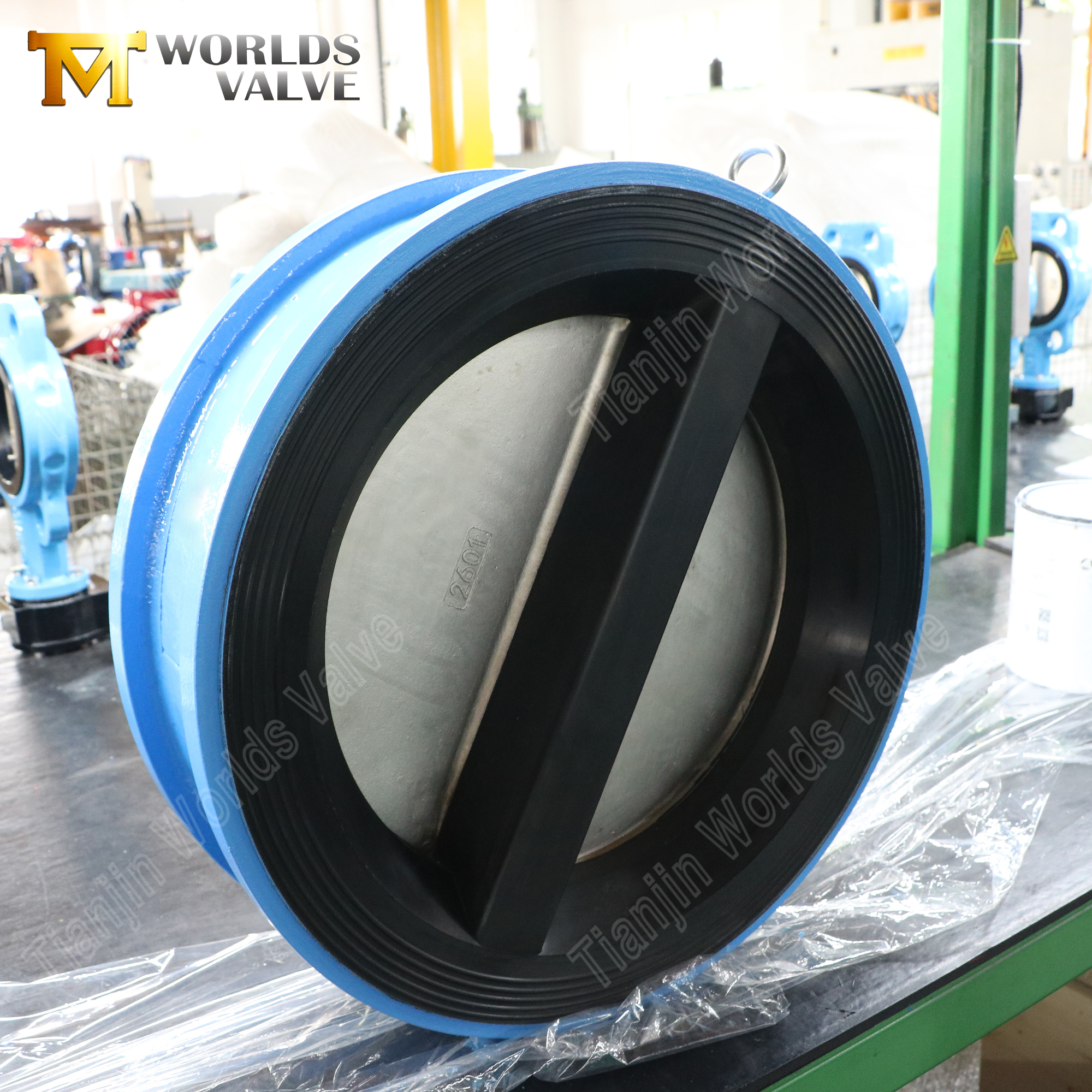

Двухпластинчатый обратный клапан с межфланцевыми пластинами – корпус с футеровкой из EPDM, диск CF8M, PN10, производитель OEM

Обзор продукта

Межпластинчатый обратный клапан с двумя пластинами представляет собой подпружиненный обратный клапан, предназначенный для предотвращения обратного потока в системах трубопроводов для жидкости и газа. По сравнению с обычными поворотными обратными клапанами, в которых используется один тяжелый диск, качающийся на шарнире, в конструкции с двумя пластинами используются два легких полукруглых диска, которые открываются и закрываются вместе с потоком. Результат: более быстрый динамический отклик, значительно меньший вес и гораздо меньший перепад давления на клапане.

Межфланцевый корпус закрепляется непосредственно между двумя фланцами трубопровода с помощью сквозных болтов. На самом клапане нет фланцев, что позволяет сократить монтажную длину и снизить общий вес. При типичной компоновке трубопроводов это может означать экономию веса до 85 % по сравнению с фланцевым обратным клапаном того же размера — разница, которая имеет значение, когда вы проектируете опоры для труб или работаете на перегруженной насосной станции.

Эта модель имеет корпус из ковкого чугуна (GGG40/500-7) с внутренним отверстием, полностью покрытым EPDM, диск из нержавеющей стали CF8M (AISI 316) для защиты от коррозии на открытых металлических поверхностях и рассчитан на PN10 (10 бар / 145 фунтов на квадратный дюйм). Седло из EPDM вулканизируется (отверждается) непосредственно на корпусе клапана, образуя прочную химическую связь, исключающую пути утечек между седлом и корпусом, что является решающим преимуществом в тех случаях, когда надежность и отсутствие утечек не подлежат обсуждению. Двойные пластины с пружинным механизмом закрываются автоматически при изменении направления потока, обычно в течение 0,2–0,5 секунды в зависимости от давления в линии, эффективно защищая насосы, компрессоры и контрольно-измерительные приборы, расположенные выше по потоку, от повреждения обратного потока и скачков давления.

Являясь прямым производителем OEM/ODM с более чем 19-летним опытом экспорта, компания Tianjin Worlds Valve Co., Ltd. поставляет полностью настраиваемые двухпластинчатые обратные клапаны с материалами, размерами, номинальными давлениями, стандартами фланцев и вариантами уплотнений – все с учетом ваших точных спецификаций. Наша продукция экспортируется в более чем 50 стран и имеет сертификаты ISO 9001 (сертифицирована LRQA), CE, UKCA, WRAS и ACS.

Представлять:

Двухпластинчатый обратный клапан | Корпус из ковкого чугуна | Диск CF8M | Сиденье из EPDM | PN10

Tianjin Worlds Valve Co., Ltd. — ваш надежный источник надежного и экономичного регулирования расхода

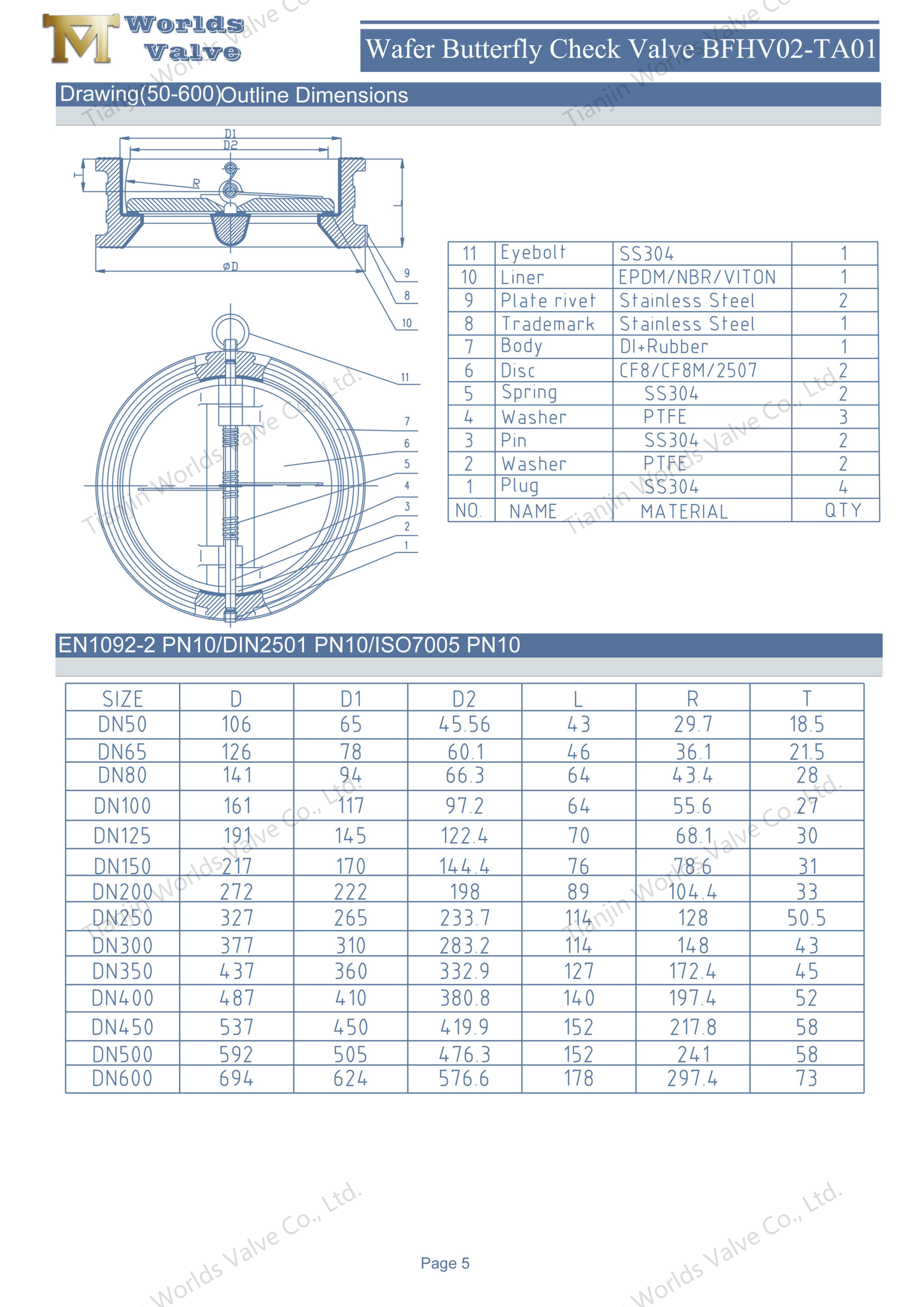

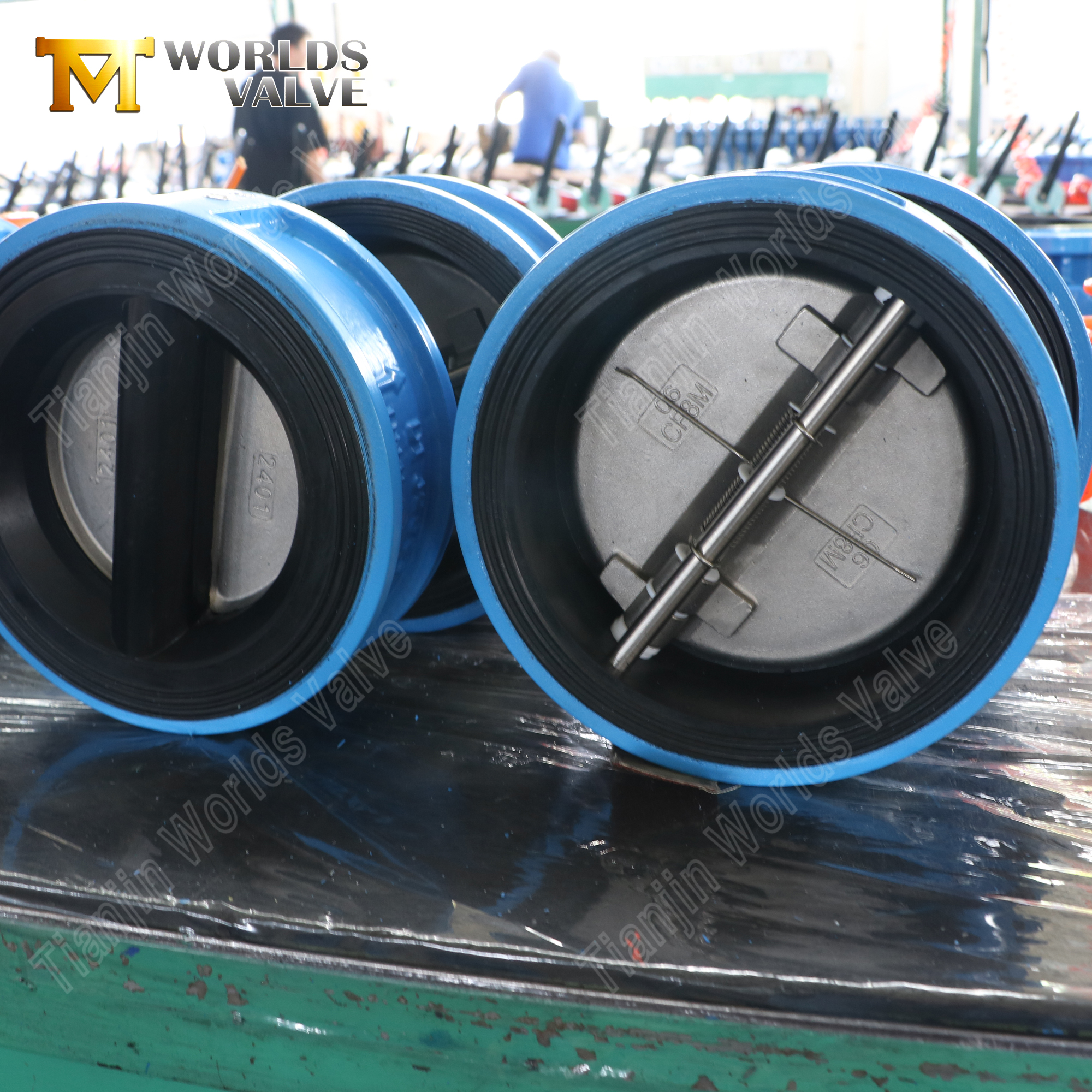

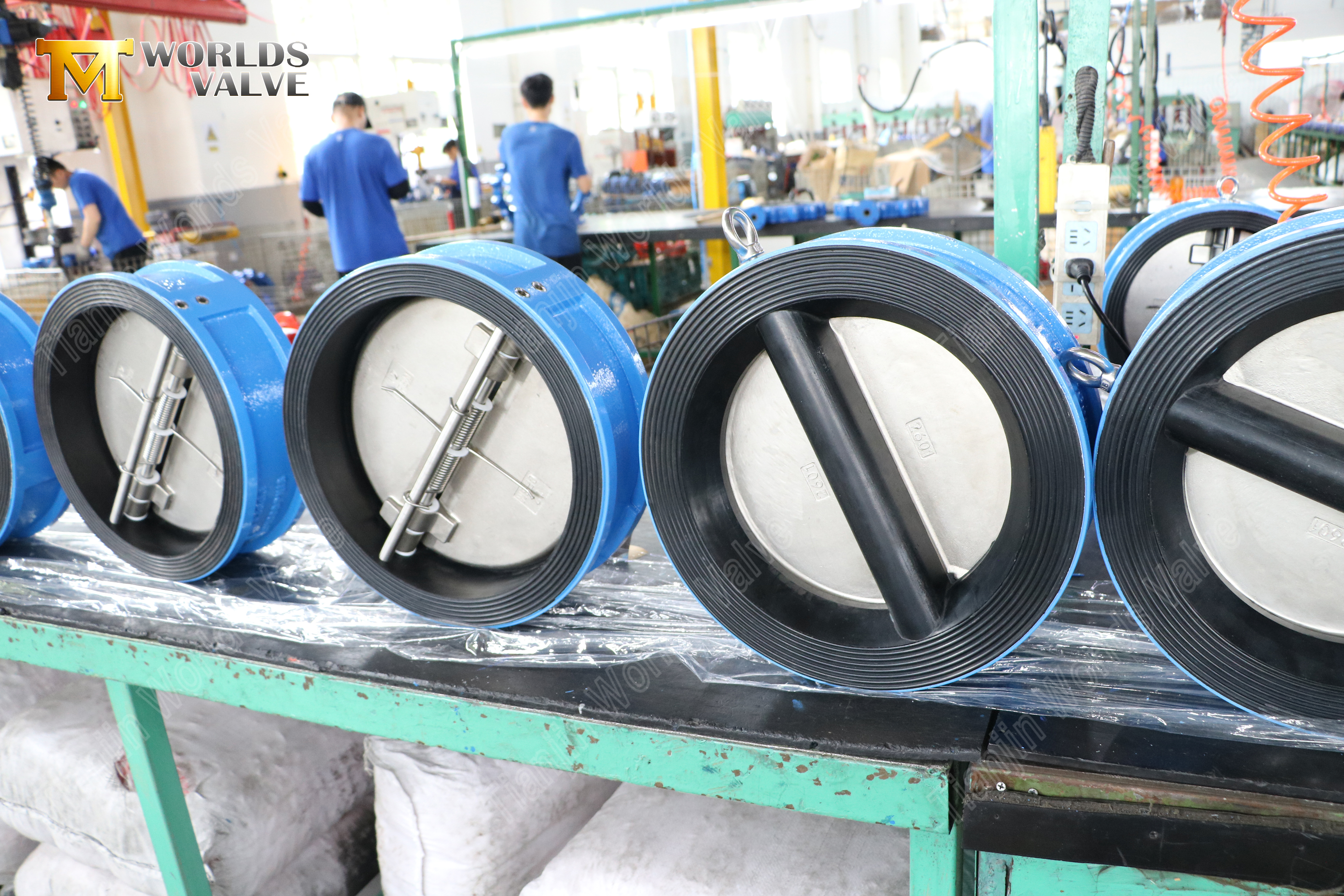

BFHV02-TA01 — Подробная информация о продукте

Технические характеристики

Эта модель настроена со следующими параметрами. Обратите внимание, что каждый элемент, указанный ниже, можно настроить в соответствии с вашими конкретными потребностями.

Ключевые особенности и преимущества

1. Подпружиненная конструкция с двумя пластинами – быстрое закрытие, минимальный гидроудар.

• Быстрый отклик – две торсионные пружины действуют независимо на каждый диск, быстро закрывая пластины при изменении направления потока. Время срабатывания обычно составляет менее 0,5 секунды, что значительно снижает риск гидроудара по сравнению с поворотными обратными клапанами, полное закрытие которых может занять 1–2 секунды.

• Уменьшенный вес – две полукруглые пластины весят меньше, чем один полнопроходной диск. Эта меньшая масса означает меньшее инерционное сопротивление во время закрытия, что еще больше снижает силу захлопывания.

• Низкое падение давления – когда пластины полностью открыты, они ровно прилегают к пути потока. Обтекаемый профиль создает минимальное ограничение потока – обычно ΔP < 0,3 бар при номинальной скорости потока.

• Короткая длина установки . Бесфланцевая конструкция означает, что вам не требуется дополнительное фланцевое пространство на корпусе клапана. Это позволяет сократить общую длину трубопровода и снизить изгибающие моменты на соседних фланцах.

2. Корпус с футеровкой из EPDM и вулканизированное седло – защита от коррозии там, где это наиболее важно

• Полная внутренняя футеровка внутреннего отверстия . Вся внутренняя поверхность корпуса клапана покрыта EPDM, что полностью изолирует корпус из ковкого чугуна от технологической жидкости. Однако диск остается открытым металлом (CF8M) – это сделано намеренно. EPDM защищает неподвижный корпус от коррозии, а диск CF8M обеспечивает коррозионную стойкость движущихся компонентов, где резина подвергается механическому износу.

• Вулканизированное седло (отвержденное на корпусе) – седло из EPDM химически связывается с корпусом клапана посредством процесса высокотемпературной вулканизации. Это постоянное соединение исключает любые пути утечки между седлом и корпусом, обеспечивая герметичное перекрытие и предотвращая смещение, смещение или высасывание седла в условиях вакуума.

• Превосходная химическая стойкость – EPDM обладает высокой устойчивостью к воде, сточным водам, разбавленным кислотам (концентрация до 10%), щелочам и обычным химикатам для очистки воды, включая хлор (до 2 частей на миллион) и озон.

3. Прочный материал корпуса – ковкий чугун (GGG40/500-7) с футеровкой из EPDM.

• Высокопрочный сердечник – ковкий чугун обеспечивает прочность на разрыв ≥400 МПа и предел текучести ≥250 МПа, обеспечивая надежную работу при скачках давления и переходных условиях.

• Ударопрочность . Структура шаровидного графита обеспечивает исключительную прочность: ковкий чугун может поглощать значительно большую энергию удара, чем серый чугун, без разрушения.

• Защита от коррозии . Внутренняя обшивка из EPDM и вулканизированное седло обеспечивают защиту корпуса даже в агрессивных средах, сочетая механическую прочность ковкого чугуна с химической стойкостью EPDM.

4. Превосходный материал диска — нержавеющая сталь CF8M (AISI 316).

• Превосходная коррозионная стойкость – CF8M обеспечивает превосходную стойкость к точечной и щелевой коррозии, особенно в хлоридных средах и морской воде, значительно превосходя нержавеющую сталь 304 (CF8) в агрессивных условиях.

• Широкая химическая совместимость – подходит для воды, сточных вод, мягких химикатов, кислот и щелочей. Не рекомендуется для сильных минеральных кислот или высокотемпературных применений выше 200°C.

• Увеличенный срок службы. Коррозионностойкие свойства обеспечивают долгосрочную надежность даже в сложных условиях. В типичном водоснабжении диск CF8M прослужит дольше диска из ковкого чугуна с покрытием в 2–3 раза.

5. Компактная конструкция пластины – экономия места и простота установки.

• Короткое межфланцевое расстояние – межфланцевая конструкция занимает минимальное пространство между фланцами – обычно на 60–70% короче, чем эквивалентный фланцевый обратный клапан. Это делает его идеальным для установки в тесных насосных помещениях, агрегатах, смонтированных на раме, а также в проектах модернизации, где длина труб ограничена.

• Простая установка – Клапан центрируется между двумя фланцами и крепится сквозными болтами. На корпусе клапана не требуются дополнительные фланцевые гайки, что сокращает время установки и затраты на оборудование.

• Легкая конструкция – до 85 % легче аналогичных поворотных обратных клапанов, что снижает структурную нагрузку на трубопроводные системы и упрощает работу во время установки – практическое преимущество при работе на высоте или в ограниченном пространстве.

Руководство по выбору – Как правильно выбрать обратный клапан

Советы по установке и обслуживанию

• Ориентация при монтаже – Подпружиненные двойные пластинчатые обратные клапаны можно устанавливать горизонтально или вертикально. При вертикальной установке направление потока должно быть вверх, чтобы обеспечить закрытие пружины.

• Выравнивание фланцев. Прежде чем затягивать болты, убедитесь, что фланцы труб параллельны и правильно выровнены. Несоосность может привести к деформации корпуса клапана, что повлияет на движение диска и качество уплотнения.

• Выбор прокладки – используйте плоские прокладки на обоих фланцах. В этой модели футеровка из EPDM не доходит до фланцевых поверхностей – требуются отдельные прокладки.

• Проверка пружин . Ежегодно проверяйте пружины в критически важных службах. Пружинная усталость встречается редко, но может возникнуть при многоцикловом применении. Мы рекомендуем заменять пружины каждые 100 000 циклов или в рамках графика профилактического обслуживания.

• Проверка диска. Визуально осмотрите диск CF8M на наличие признаков точечной коррозии или износа во время планового обслуживания насоса. Поверхность диска должна быть гладкой и без глубоких задиров.

Типичные применения

Двухпластинчатые обратные клапаны с корпусом из EPDM и вулканизированным седлом пользуются доверием во многих отраслях промышленности:

Почему стоит выбрать Tianjin Worlds Valve?

• Качество, которому можно доверять. Наш сертификат ISO 9001:2015 выдан LRQA, одним из самых уважаемых органов сертификации в мире. Каждый клапан поставляется с сертификатами на материалы и протоколами испытаний под давлением – без исключений.

• Специалисты по вулканизации сидений. Наши седла из EPDM вулканизируются (отверждаются) непосредственно на корпусе клапана, создавая прочное герметичное соединение, исключающее риск смещения седла, что является решающим преимуществом в условиях вакуумной эксплуатации и в приложениях с высокой надежностью.

• Экспертиза кузова с футеровкой из EPDM. Мы имеем большой опыт производства клапанов с корпусом с футеровкой из EPDM для водоснабжения, водоотведения и промышленного применения. Футеровка с внутренним отверстием обеспечивает полную защиту кузова от коррозии, а открытый диск CF8M обеспечивает долговечность движущегося компонента.

• Гибкость, соответствующая вашему проекту. Любой размер (Ду40–Ду1200). Любое давление (PN6–PN40). Любой стандарт фланца (ANSI, DIN, JIS, BS). Любой материал седла (EPDM, NBR, FKM, CR, NR, CSM). Мы создаем по вашим спецификациям, а не по нашему каталогу.

• Опыт, который дает результаты. Более 19 лет в сфере арматуры. Тысячи двухпластинчатых обратных клапанов были отправлены в более чем 50 стран Европы, Америки, Ближнего Востока и Юго-Восточной Азии.

• Сервис, на который можно положиться. Персональный менеджер проекта от заказа до доставки. Стандартный срок выполнения 15–40 дней. Посещение фабрик в Тяньцзине приветствуется – мы будем рады показать вам, как мы работаем.

Свяжитесь с нами — настройте свой клапан с проушиной сегодня:

Нужна ли вам конфигурация PN10 с корпусом с футеровкой из EPDM и вулканизированным седлом из EPDM, другой размер или номинальное давление, альтернативный материал седла (NBR, FKM, CR, NR, CSM) или полный пакет клапанов для крупномасштабного проекта — мы готовы изготовить клапан по вашим спецификациям.

Отправьте нам свои требования:

• Требуемый размер и номинальное давление

• Тип носителя и рабочая температура

• Предпочтительный материал седла (EPDM/NBR/FKM/CR/NR/CSM)

• Стандарт фланца (ANSI, DIN, JIS, BS)

• Целевое количество и порт назначения

Наша команда ответит в течение 24 часов и предоставит ценовое и инженерное предложение.

Посещение завода приветствуется – приходите посмотреть, как мы производим вашу арматуру в Тяньцзине, Китай.

Свяжитесь с нами сейчас, и давайте вместе создадим ваш клапан.
